Torpedowce
Rosyjski torpedowiec Kotlin (później nr 101) - tym razem z Floty Bałtyckiej (jeden z pierwszych nowoczesnych torpedowców tej floty wyposażonych w wyrzutnie torped). Wyporność 67 ton, prędkość 17 węzłów. Uzbrojenie 2x37 i 2 wt.
- Załączniki
-
- TB 101.jpg (462.39 KiB) Przejrzano 1193 razy
Torpedowce

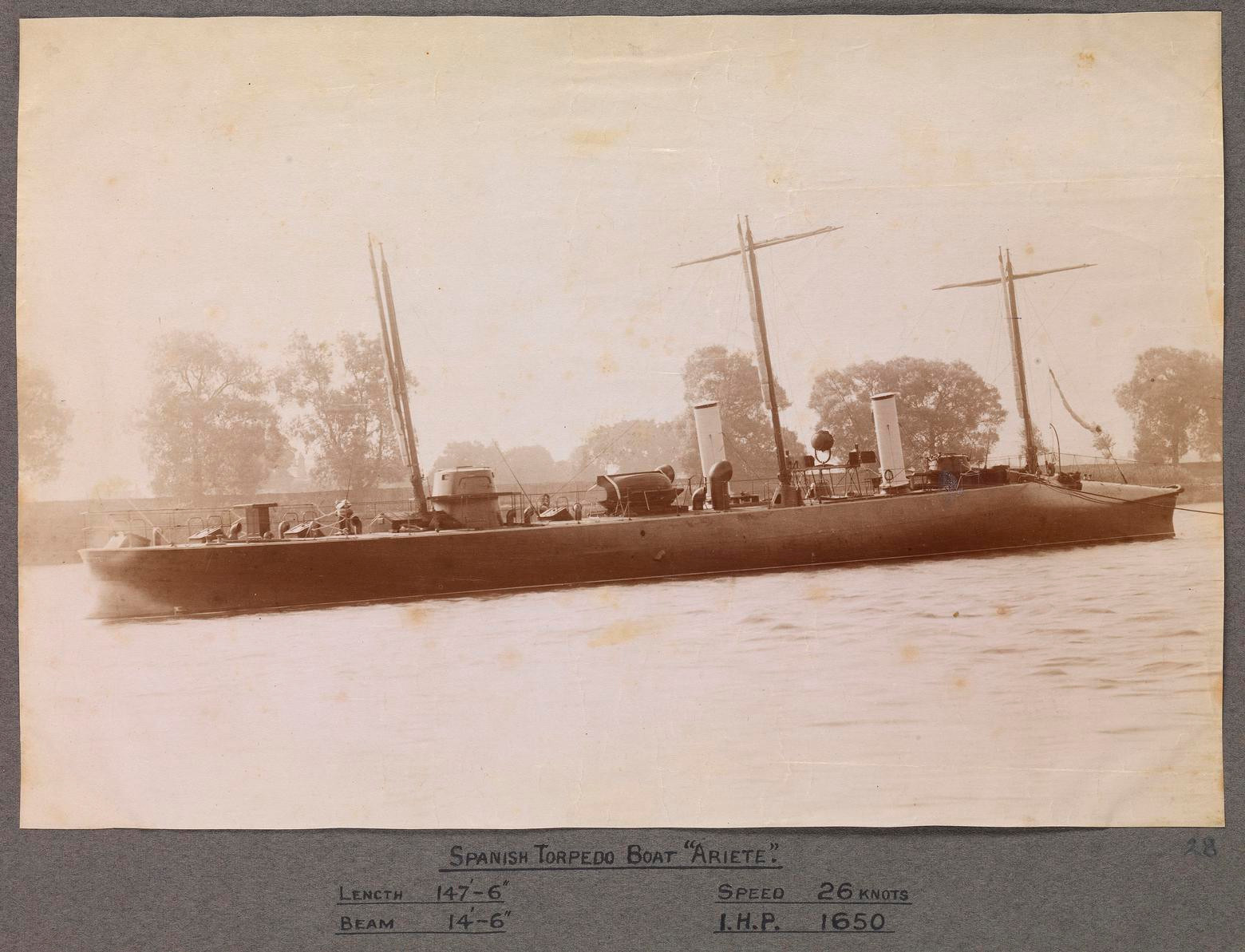

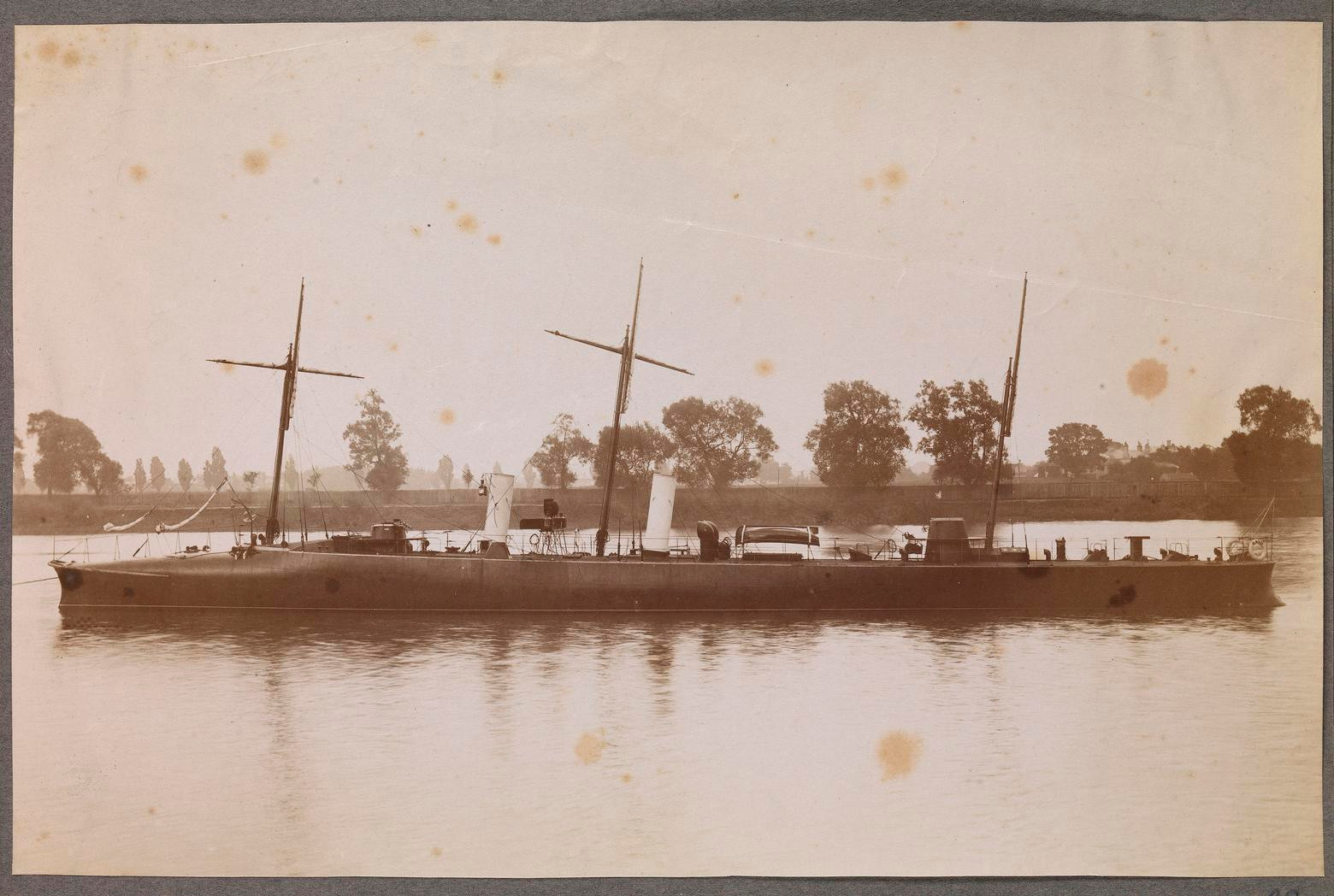

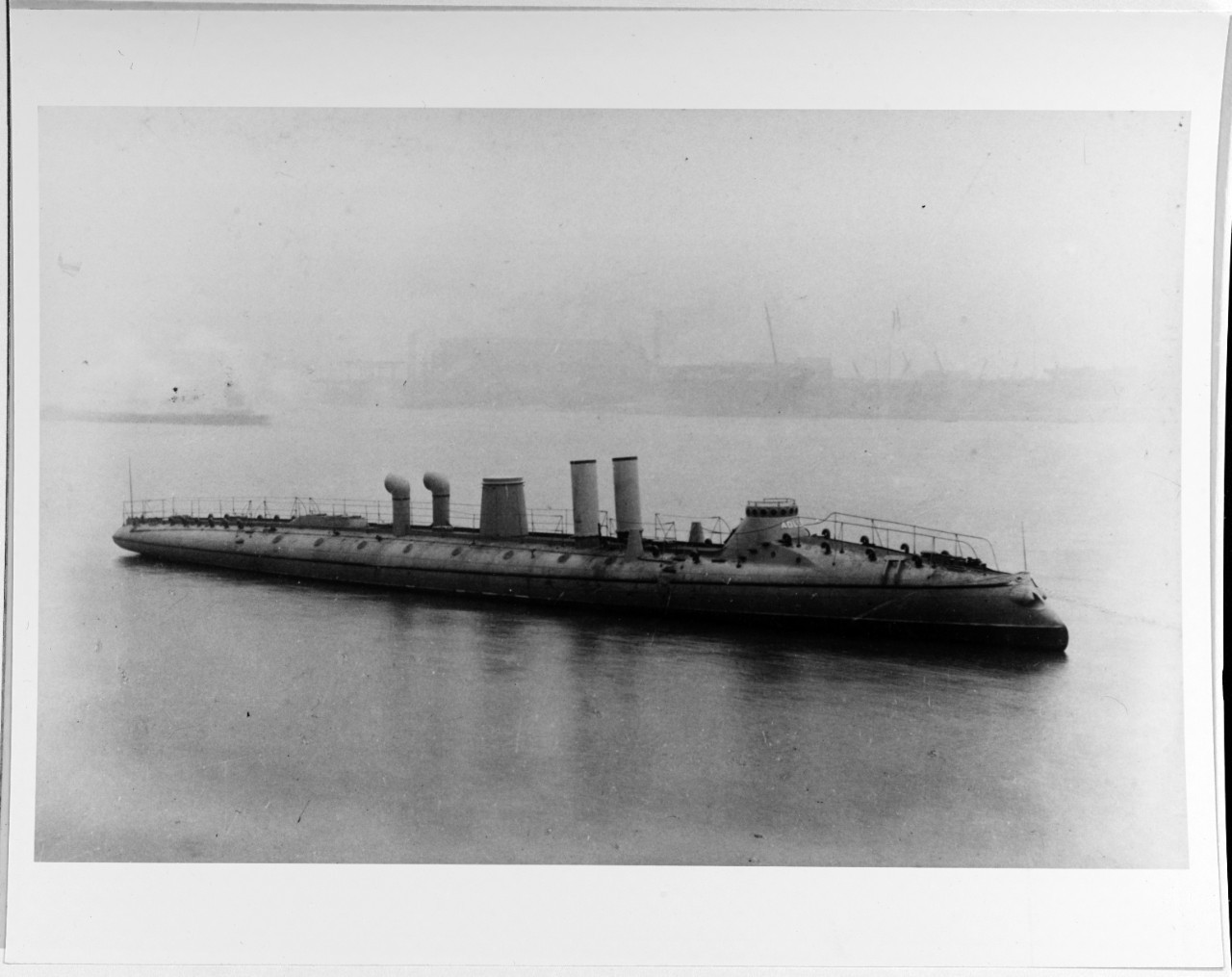

Hiszpańskie torpedowce Ariete i Rayo (zdjęcia mam tylko tego pierwszego), zwodowane w roku 1887. Wyporność ok. 100 ton, prędkość 25-26 węzłów. Uzbrojenie: 3x42 QF, 2 wt.
- Załączniki
-
- Ariete2.jpg (298.47 KiB) Przejrzano 1185 razy
-
- Ariete.jpg (341.98 KiB) Przejrzano 1185 razy
-
- Ariete TB.png (3.55 MiB) Przejrzano 1185 razy
Torpedowce

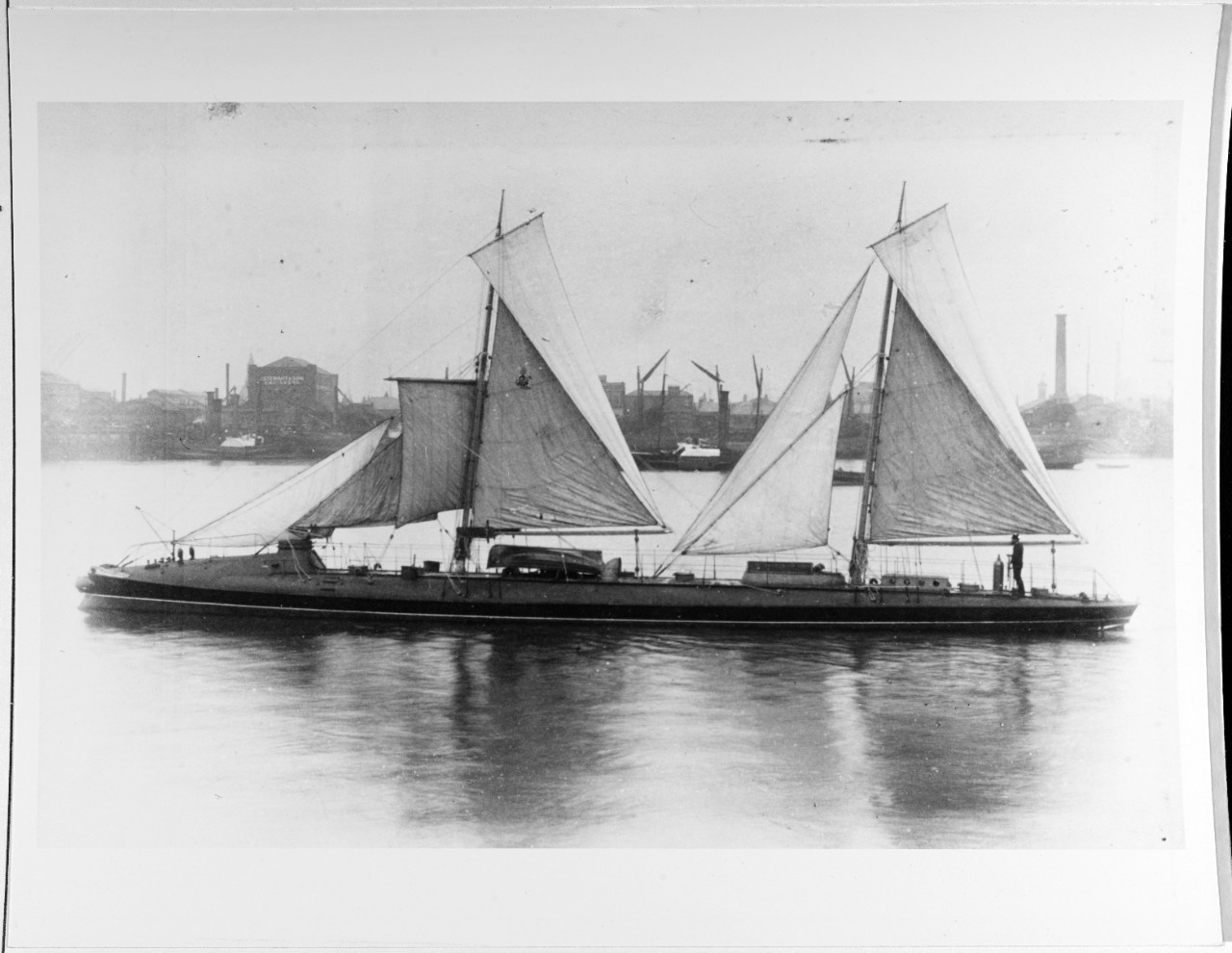

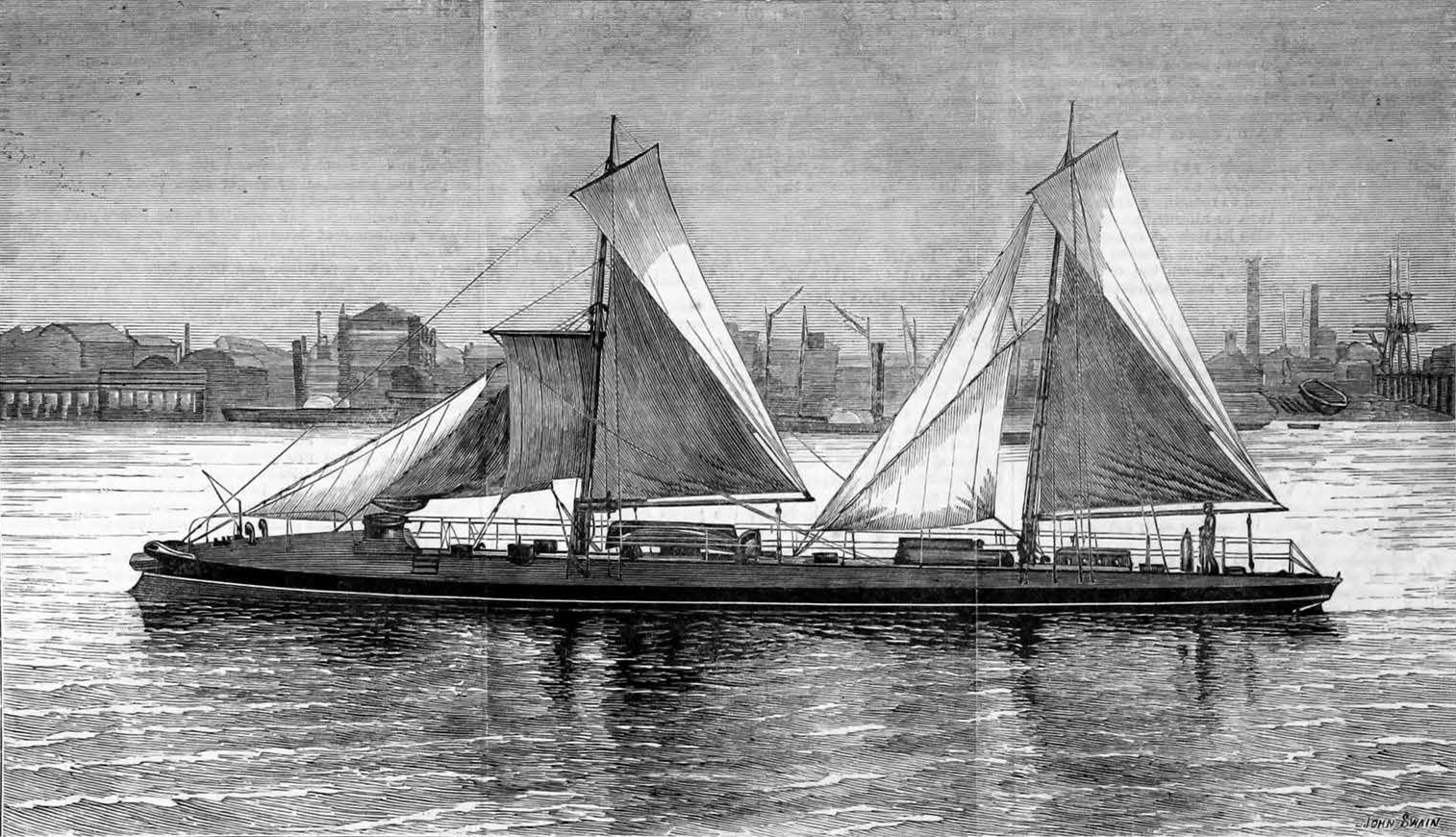

Brazylijskie torpedowce nr 1 do 5, zwodowane w stoczni Yarrow w 1882 roku. Wyporność 52 tony (nr 1 był nieco mniejszy), prędkość ok. 20węzłów. Uzbrojenie: 1x37, 2 wt.
Rycina jest wykonana na podstawie zamieszczonego zdjęcia, ale uznałem, że warto dać jedno i drugie.
Rycina jest wykonana na podstawie zamieszczonego zdjęcia, ale uznałem, że warto dać jedno i drugie.
- Załączniki
-
- TB Yarrow 1882 (Brazylia) NH 70409.jpeg (202.35 KiB) Przejrzano 1181 razy
-
- Torpedo_Boats_for_Brazil_-_The_Engineer_1882-08-04.png (1.39 MiB) Przejrzano 1181 razy
Torpedowce
Napoleon pisze: ↑2022-09-11, 13:41 Brazylijskie torpedowce nr 1 do 5, zwodowane w stoczni Yarrow w 1882 roku. Wyporność 52 tony (nr 1 był nieco mniejszy), prędkość ok. 20węzłów. Uzbrojenie: 1x37, 2 wt.
Rycina jest wykonana na podstawie zamieszczonego zdjęcia, ale uznałem, że warto dać jedno i drugie.
ja nic nie wiem by Nr.1 byl mniejszy
wg spisu Yarrowa
#552 Nr.1 (1882) 100x12ft6in (zostal wyslany w czesciach)
#568-569 Nr.2-5 (1882) 100x12ft6in

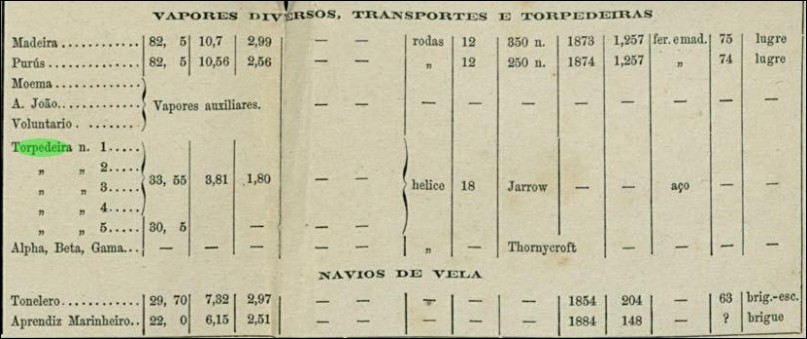

chociaz spis floty brazylijskiej z 1884 pokazuje ze Nr.5 byl mniejszy
(PS.Ten maly trorpedowiec z tarpeda wytykowa to Nr.8 ex Gamma)
- Załączniki
-
- TBS_1884.jpg (67.05 KiB) Przejrzano 1177 razy
-

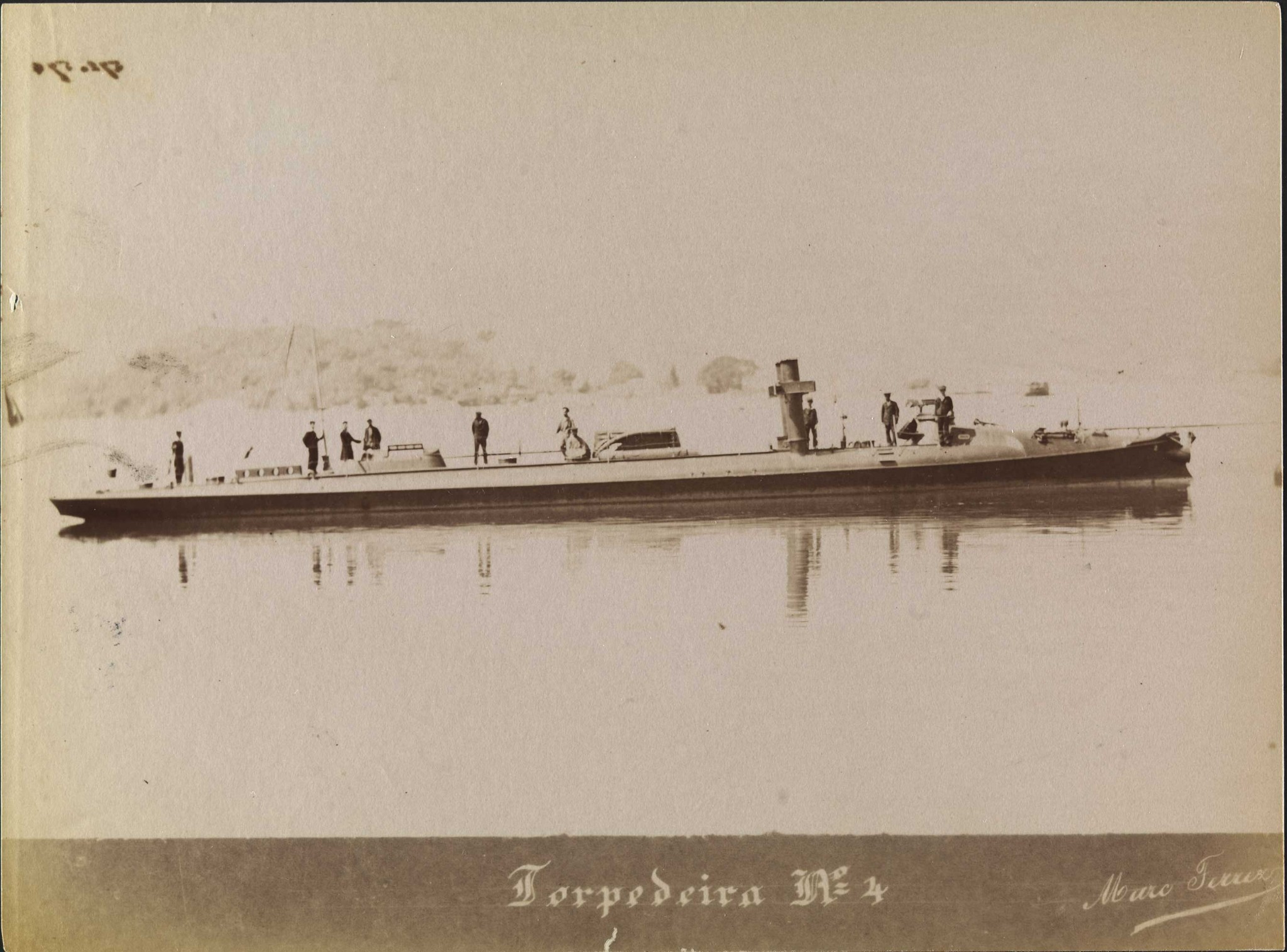

- TB No.4 icon958583.jpg (520.89 KiB) Przejrzano 1176 razy
-
- TB No.5 icon958609.jpg (598.43 KiB) Przejrzano 1176 razy
Ostatnio zmieniony 2022-09-11, 18:51 przez AvM, łącznie zmieniany 1 raz.
Torpedowce

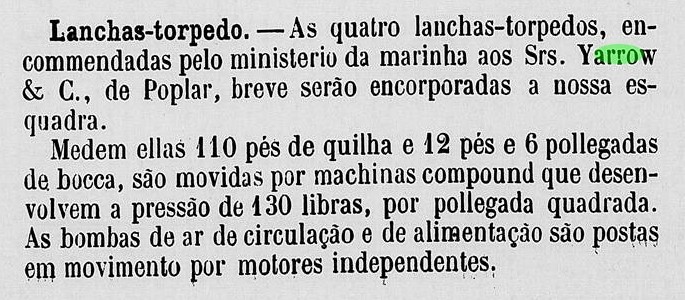

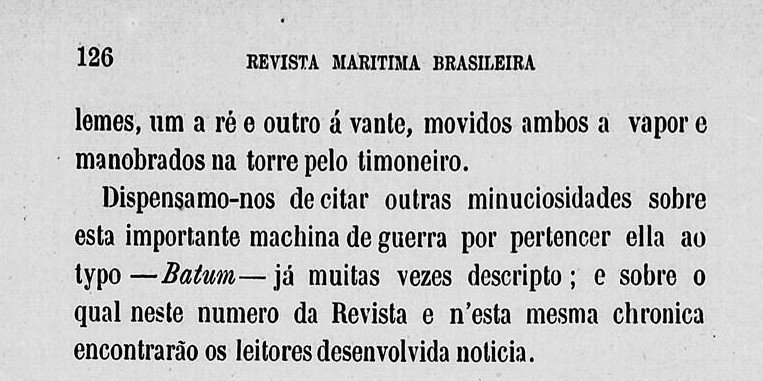

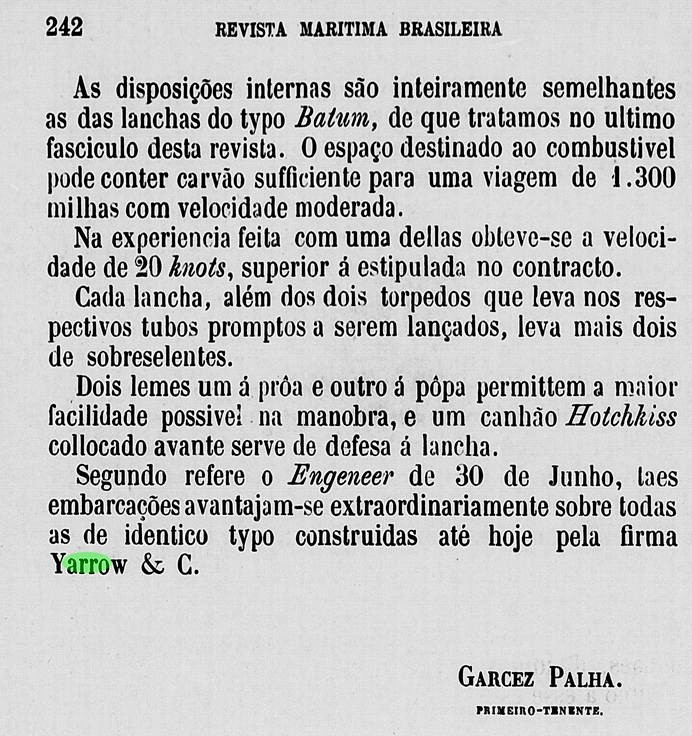

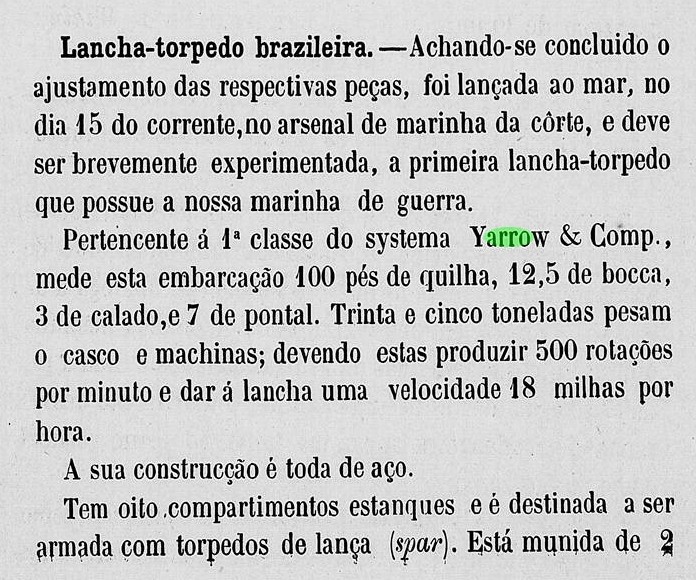

Rzeczywiscie Revista Maritima Brazileira z 1882 potwierdza ze byly 2 poodtypy
- Załączniki
-
- TB Yarrow -01 RMB.jpg (165.4 KiB) Przejrzano 1173 razy
-
- TB Yarrow -02 RMB.jpg (96.32 KiB) Przejrzano 1173 razy
-
- TB Yarrow -11 RMB.jpg (90.84 KiB) Przejrzano 1173 razy
-
- TB Yarrow -12 RMB.jpg (140.08 KiB) Przejrzano 1173 razy
Torpedowce

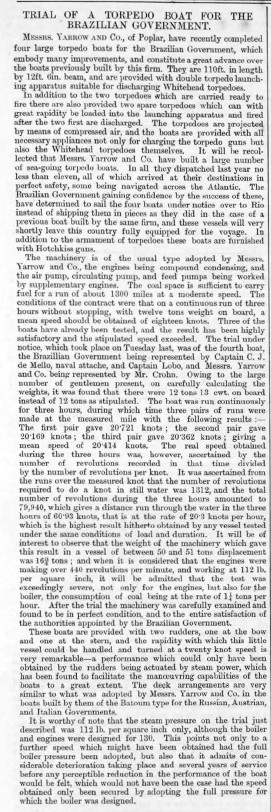

The Engineer 30 Jun 1882
- Załączniki
-
- TB Yarrow -21 The Engineer 30 Jun 1882.jpg (116.93 KiB) Przejrzano 1169 razy
Torpedowce
Bardzo dobre zdjęcia (ilustracji tych torpedowców łatwo nie jest znaleźć).

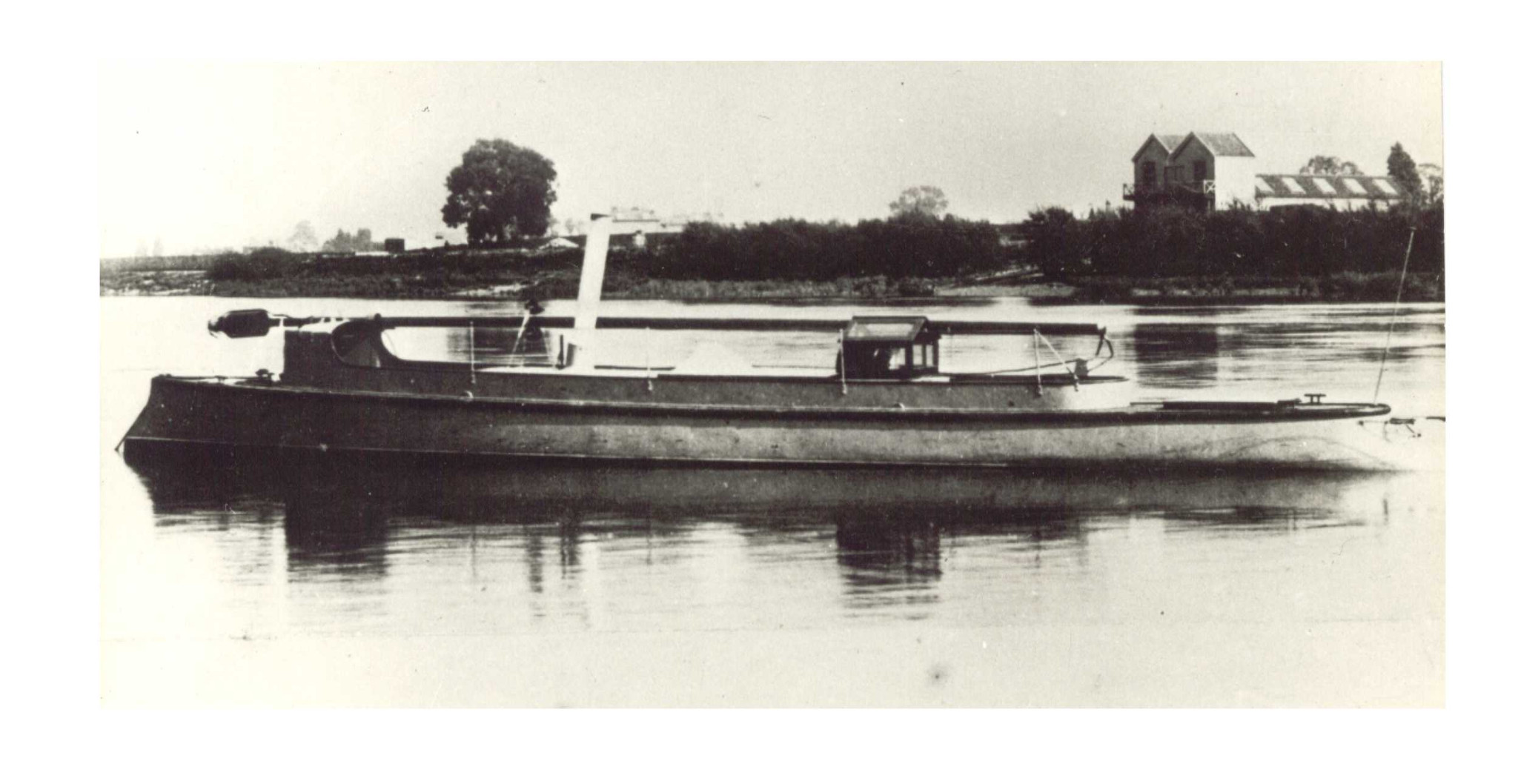

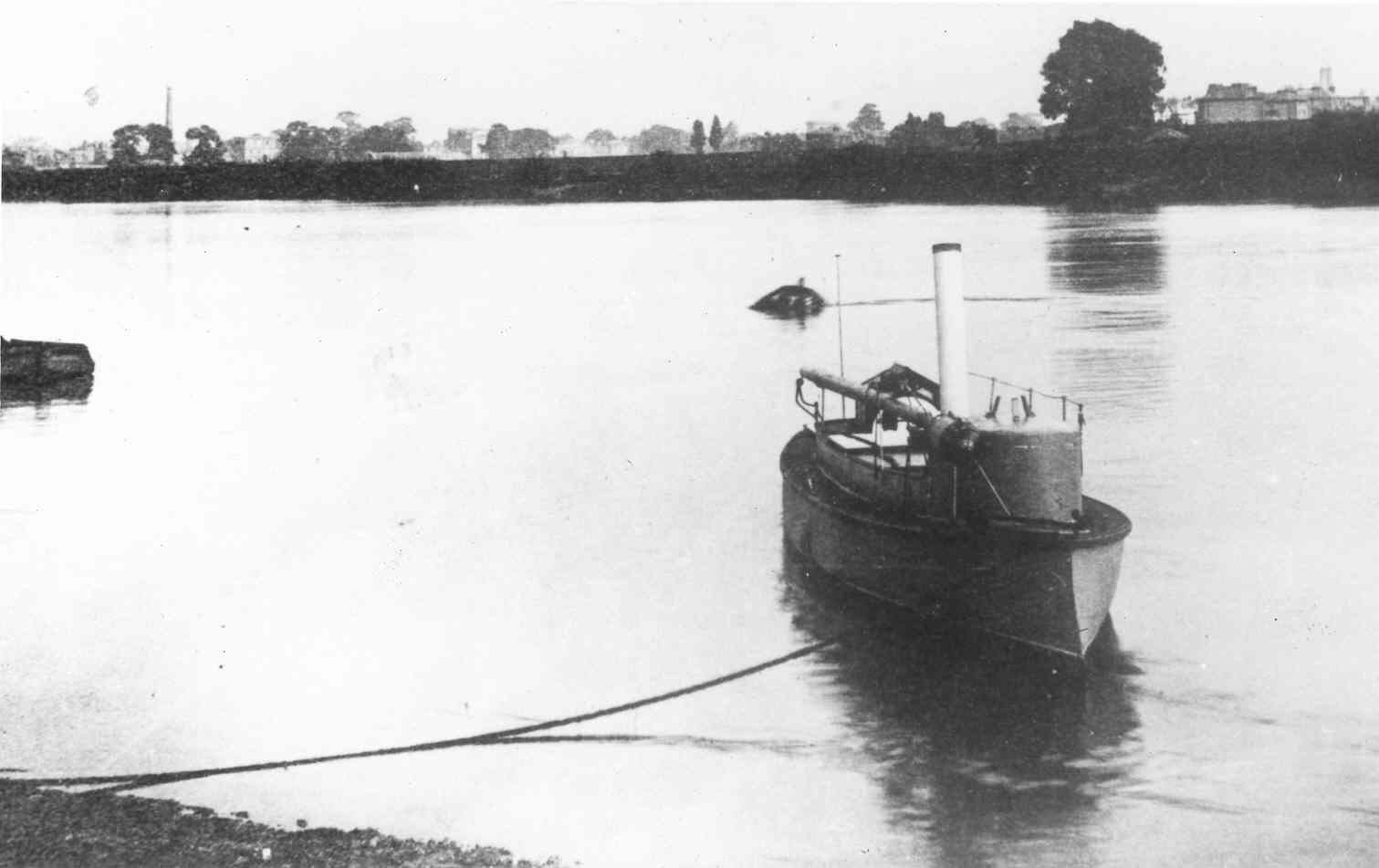

A aby nie pisać bez zamieszczenia zdjęć, małe brazylijskie kutry minowe ze stoczni Thornycrofta: Alpha, Beta, Gamma. Zbudowane w latach 1885-1886. Wyporność ok. 4 ton, prędkość 12-13 węzłów. Uzbrojone w miny wytykowe i mitraliezę.

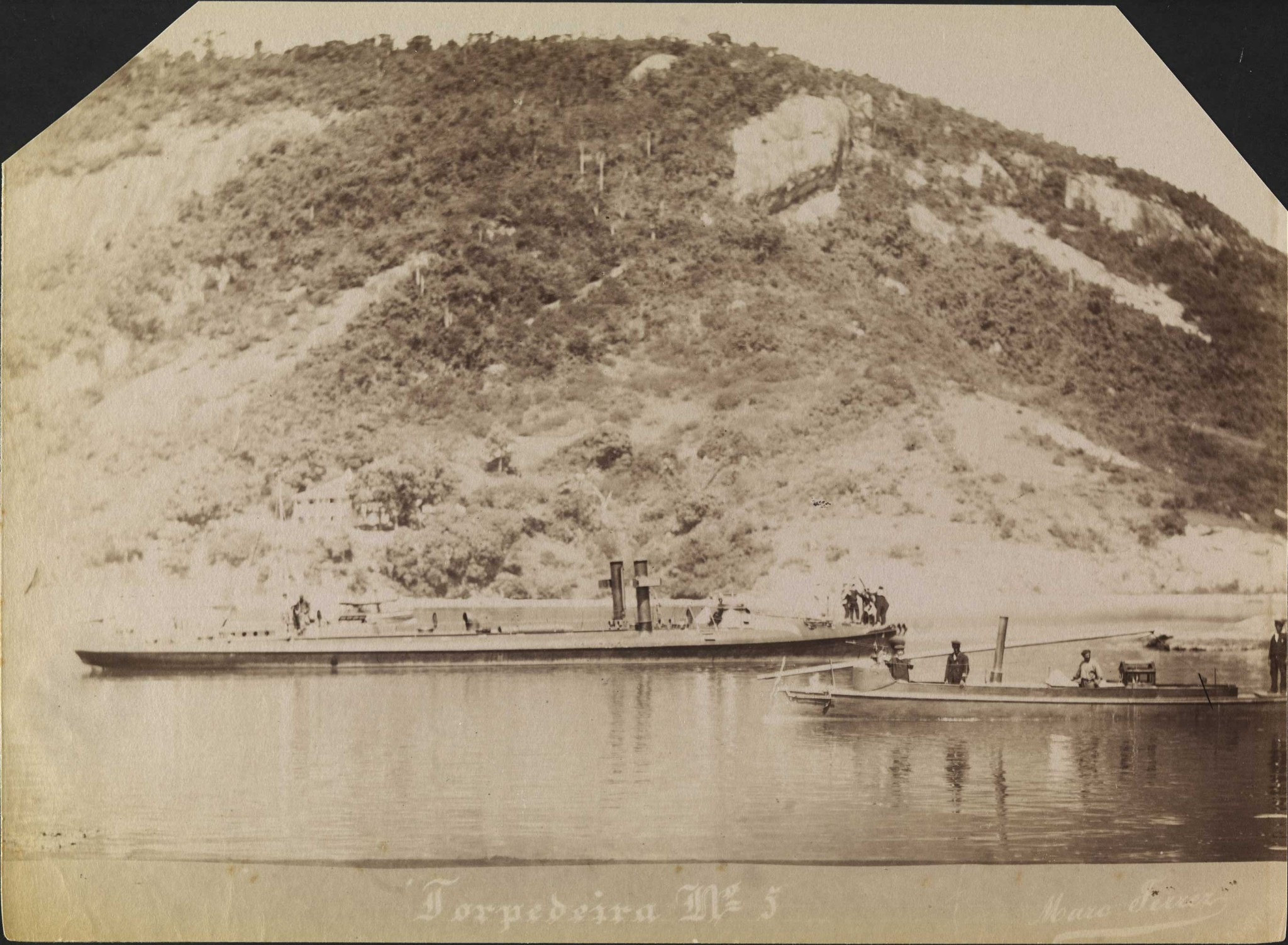

Jeden z nich jest chyba widoczny na drugim zdjęciu z torpedowcem Nr 5.
A aby nie pisać bez zamieszczenia zdjęć, małe brazylijskie kutry minowe ze stoczni Thornycrofta: Alpha, Beta, Gamma. Zbudowane w latach 1885-1886. Wyporność ok. 4 ton, prędkość 12-13 węzłów. Uzbrojone w miny wytykowe i mitraliezę.
Jeden z nich jest chyba widoczny na drugim zdjęciu z torpedowcem Nr 5.
- Załączniki
-
- Alfa.jpg (289.57 KiB) Przejrzano 1160 razy
-
- Beta.jpg (116.86 KiB) Przejrzano 1160 razy
Torpedowce

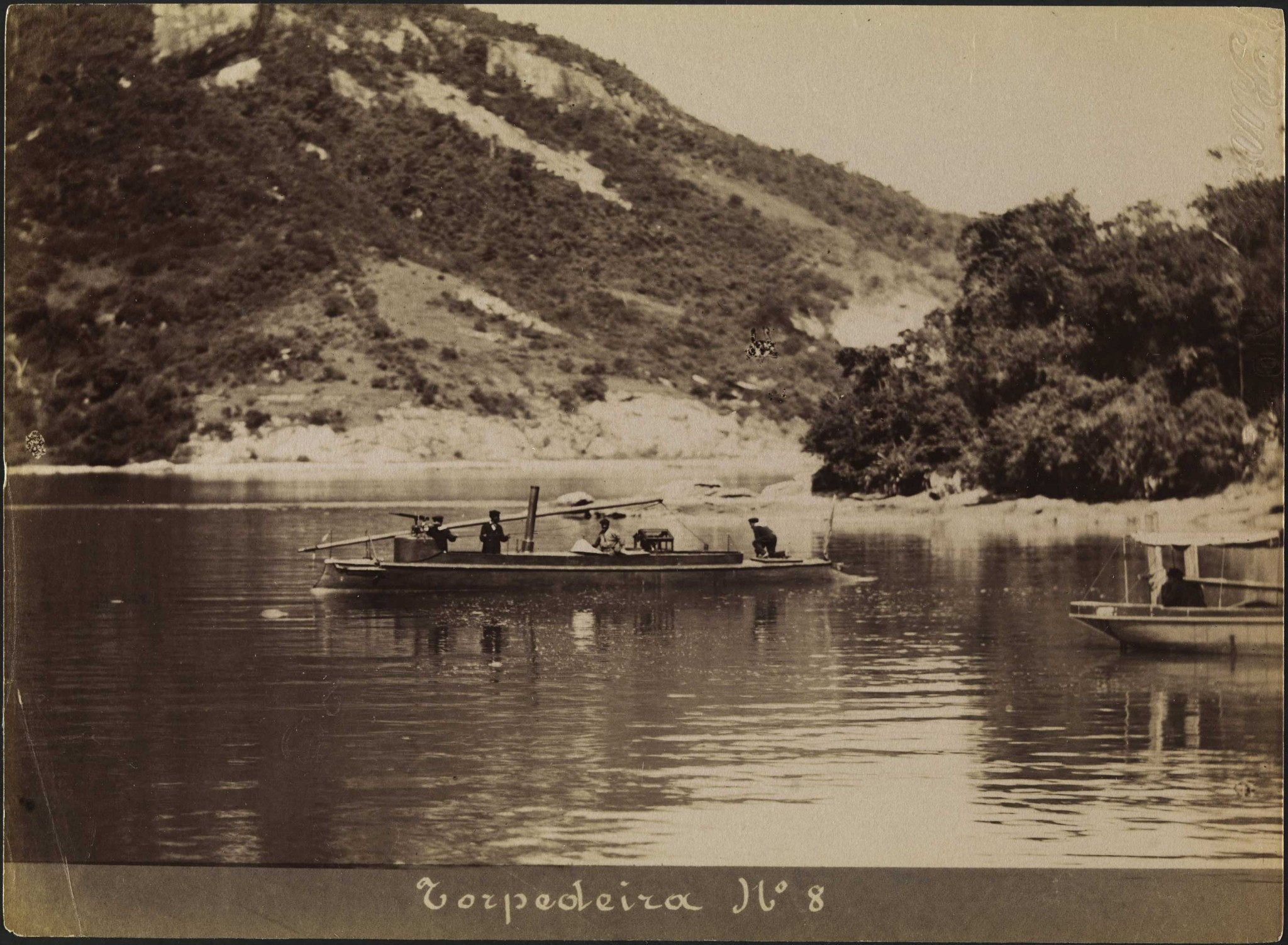

Jasnoe napisalem wyzej.Napoleon pisze: ↑2022-09-11, 22:45 Bardzo dobre zdjęcia (ilustracji tych torpedowców łatwo nie jest znaleźć).
A aby nie pisać bez zamieszczenia zdjęć, małe brazylijskie kutry minowe ze stoczni Thornycrofta: Alpha, Beta, Gamma. Zbudowane w latach 1885-1886. Wyporność ok. 4 ton, prędkość 12-13 węzłów. Uzbrojone w miny wytykowe i mitraliezę. Jeden z nich jest chyba widoczny na drugim zdjęciu z torpedowcem Nr 5.
- Załączniki
-
- TB No.8 icon958582.jpg (628.79 KiB) Przejrzano 1156 razy
Torpedowce
Dlaczego jest podpisany jako torpedowiec Nr 8? Kiedy dano im numery?
Torpedowce

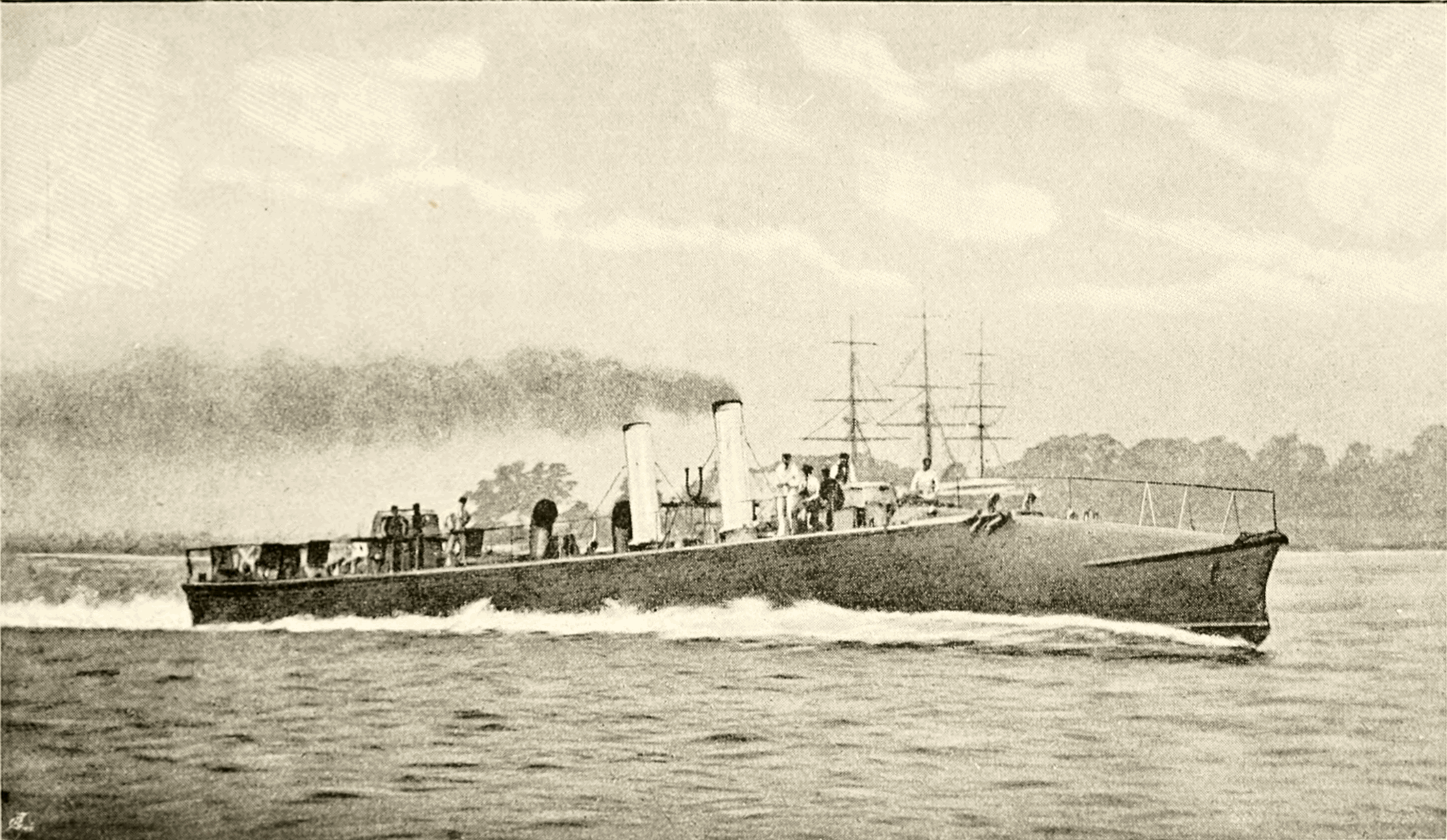

Austro-węgierkie torpedowce Adler i Falke zwodowane pod koniec 1884 roku (mam zdjęcie tylko Adlera). Konstrukcja z Yarrow. Wyporność 100 ton, prędkość 22 węzły. Uzbrojenie: 2x37, 2 wt.
- Załączniki
-
- Adler (A-W) NH 70422.jpeg (188.05 KiB) Przejrzano 1119 razy
Torpedowce

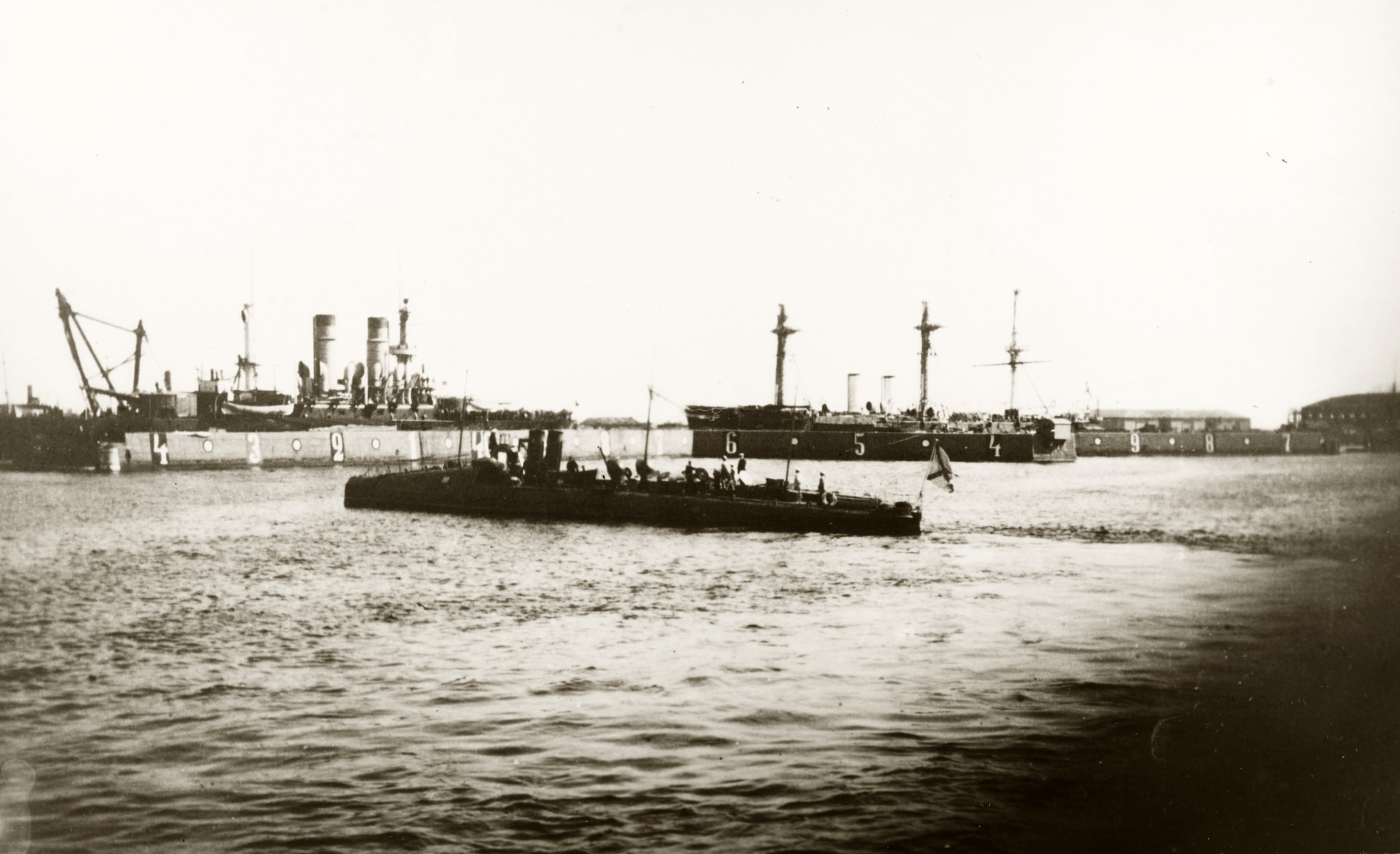

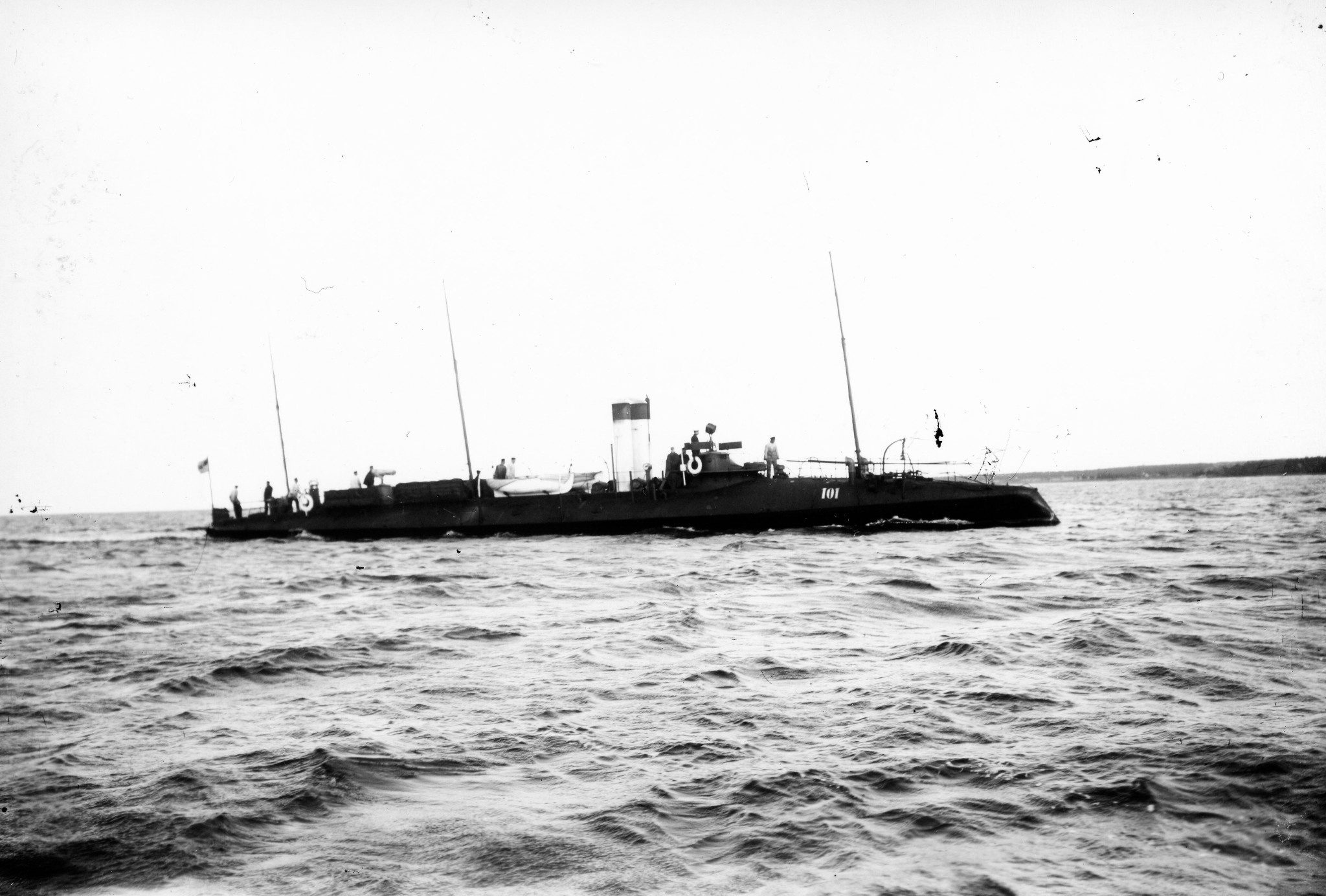

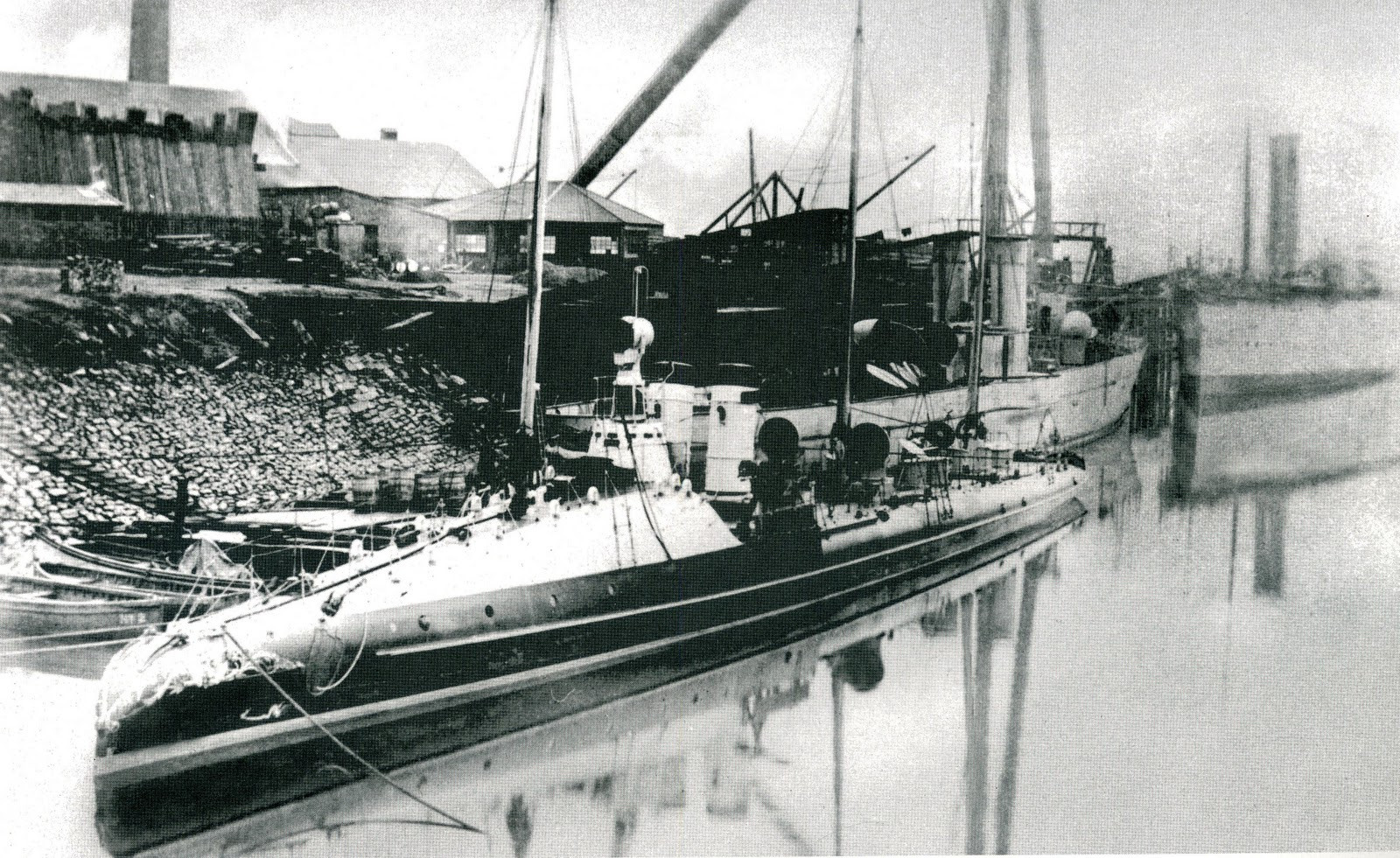

Rosyjski torpedowiec Wyborg (nr 102). Zwodowany w Anglii w 1886 roku. Wyporność 166 ton, prędkość 20 węzłów. Uzbrojenie: 2x37, 3 wt. W latach 90 jego kotły przerobiono na opalanie ropa.
- Załączniki
-
- TB 102 (Wyborg) - Kronsztadt.jpg (392.59 KiB) Przejrzano 1111 razy
-
- TB 102 (Wyborg).jpg (642.63 KiB) Przejrzano 1111 razy
Torpedowce

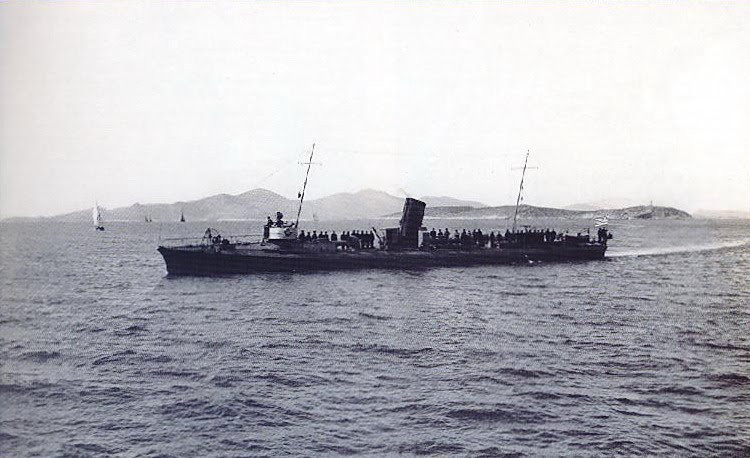

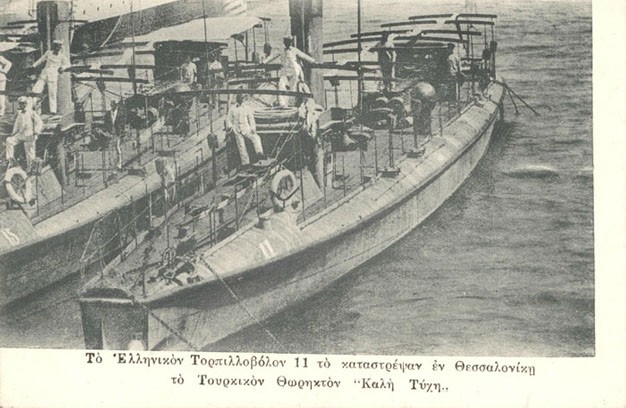

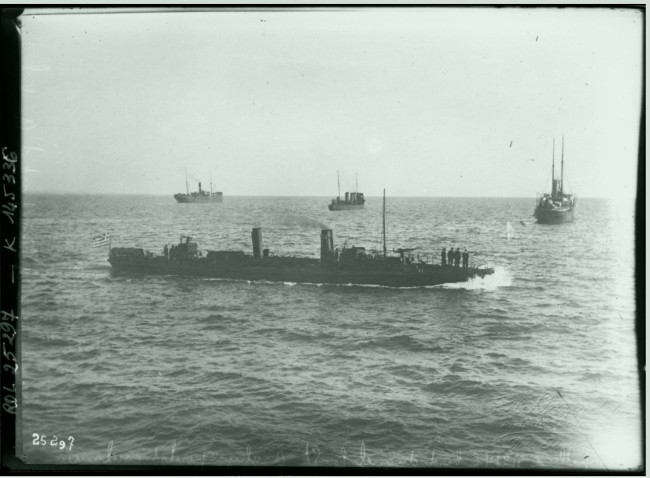

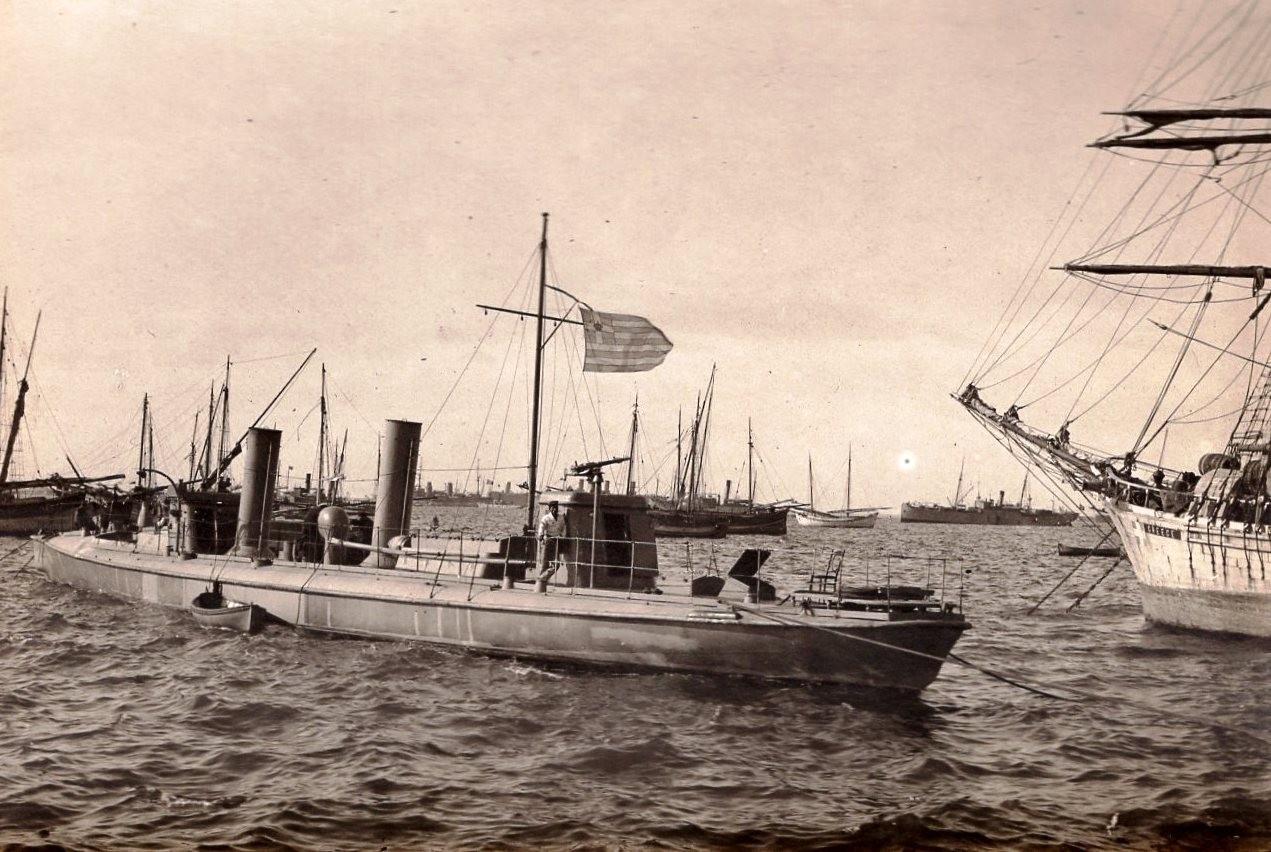

Grecki TB-11
- Załączniki
-
- TB11-02.jpg (409.73 KiB) Przejrzano 1100 razy
-
- TB11-01.jpg (447.26 KiB) Przejrzano 1100 razy
Torpedowce

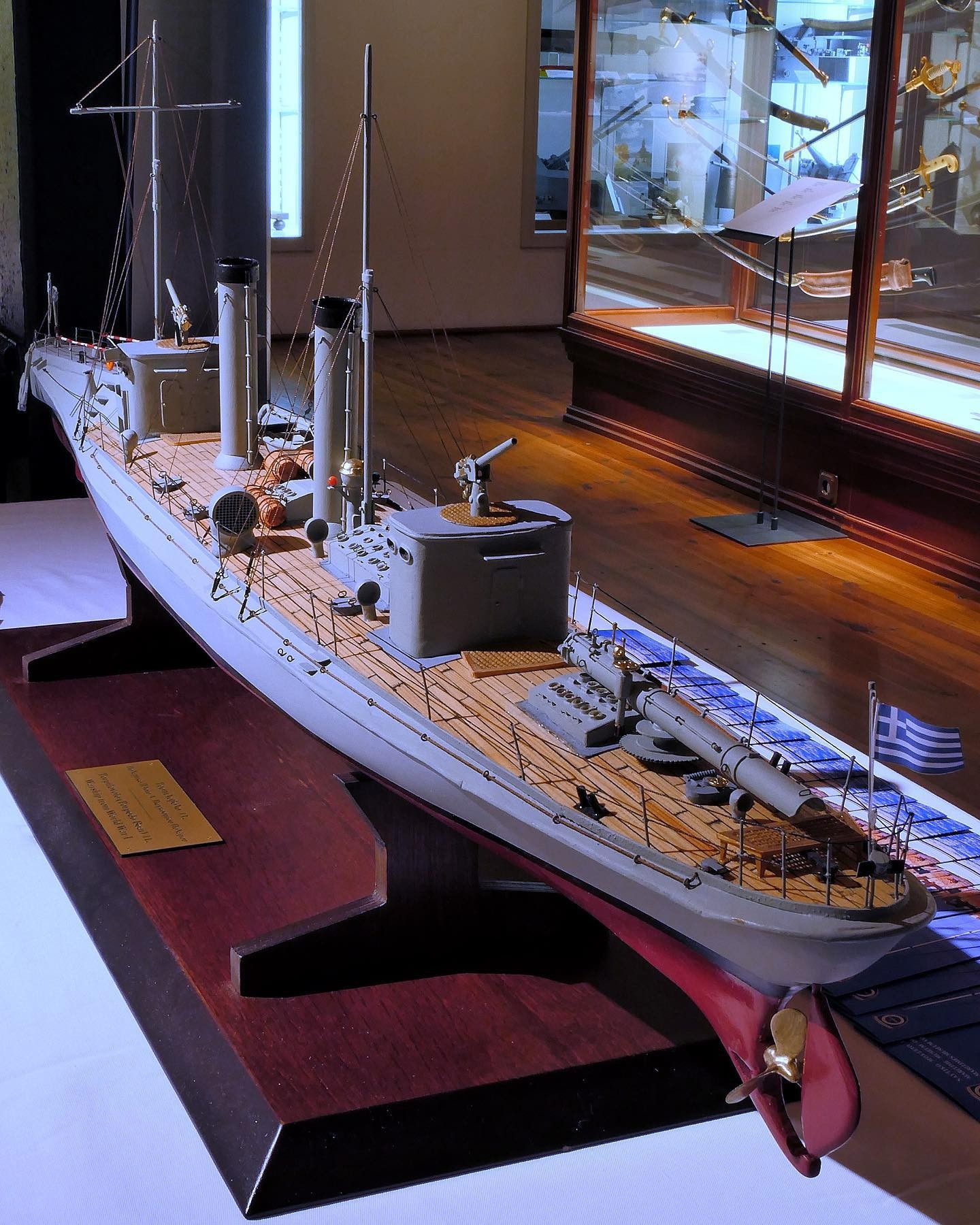

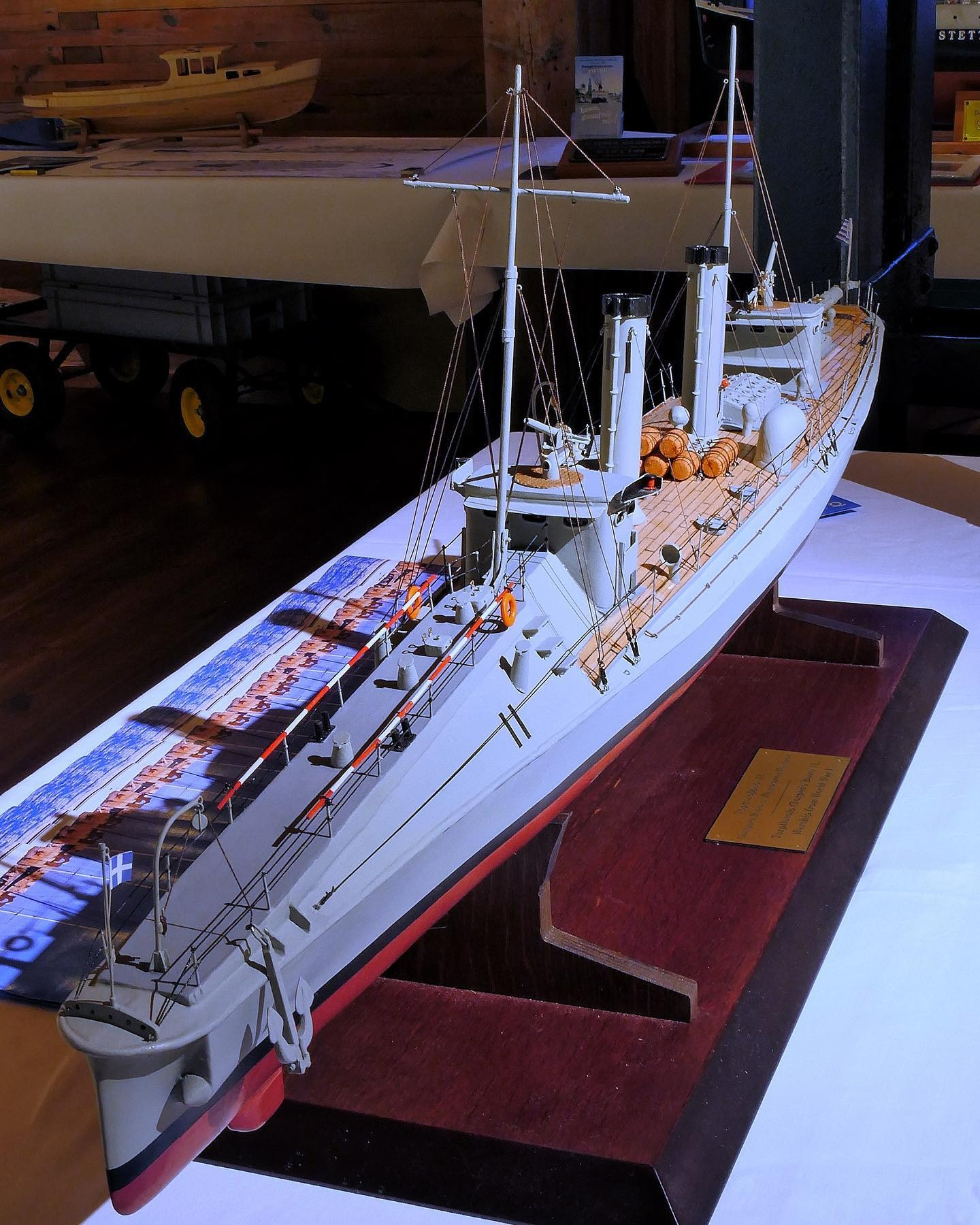

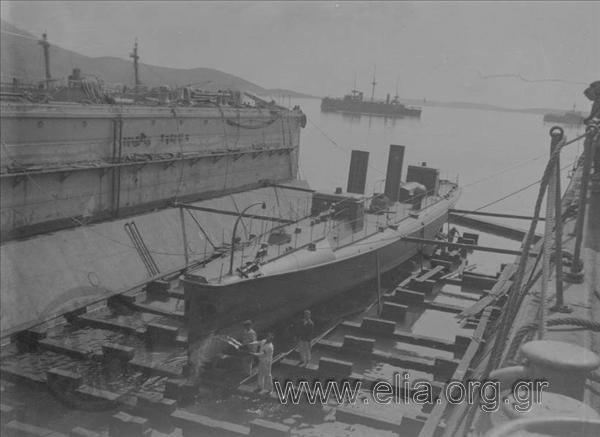

TB 11 & TB 12 & TB14
- Załączniki
-
- TB11.jpg (85.09 KiB) Przejrzano 1095 razy
-
- ΤΟΡΠΙΛΟΒΟΛΟ 12 4.jpg (83.47 KiB) Przejrzano 1095 razy
-
- GRE_TB_No.14.jpg (63.03 KiB) Przejrzano 1095 razy
-
- 04.16.2.043.JPG (38.79 KiB) Przejrzano 1095 razy
-
- GR_salamis_190x.jpg (411.67 KiB) Przejrzano 1094 razy
Ostatnio zmieniony 2022-09-16, 18:57 przez AvM, łącznie zmieniany 1 raz.
Torpedowce

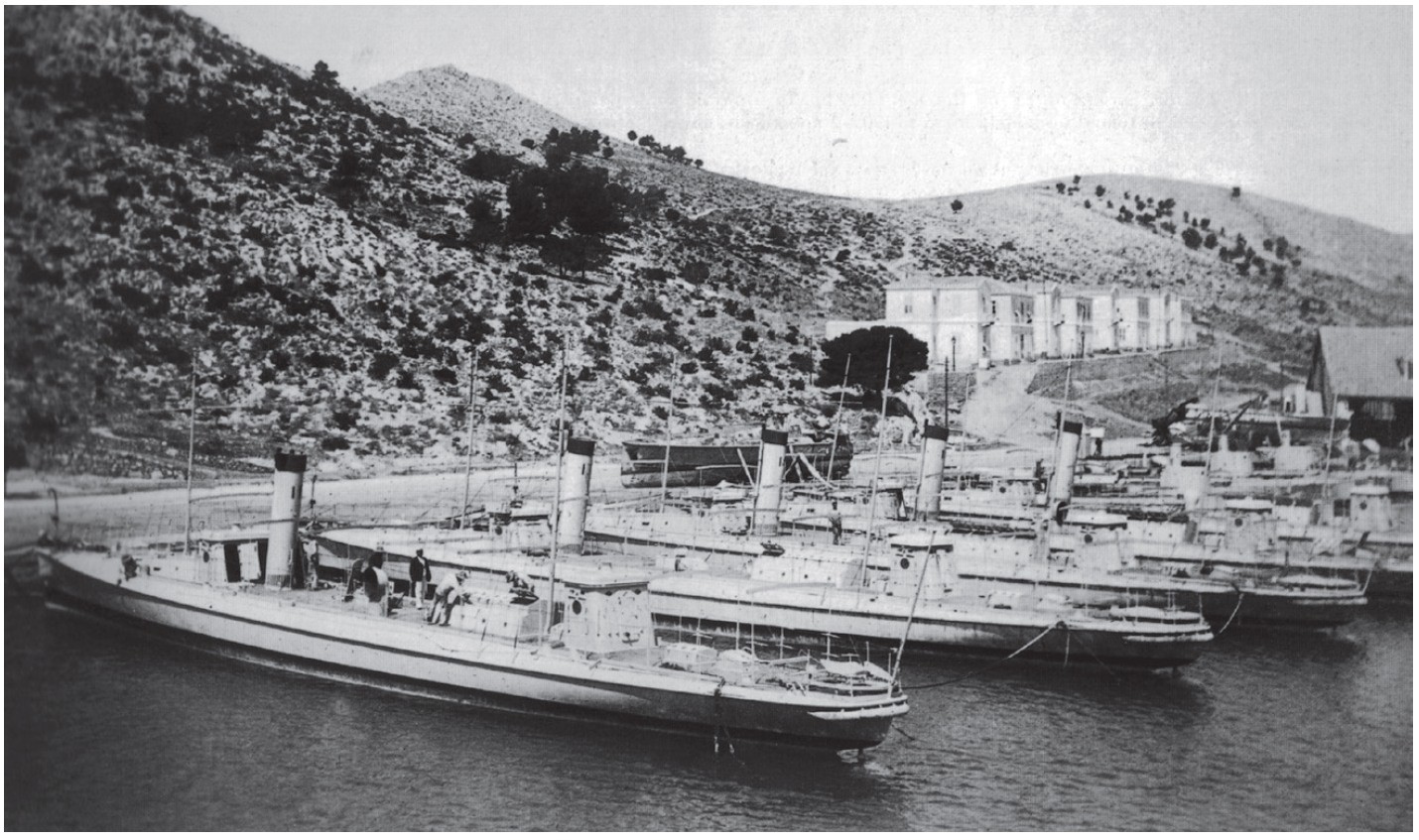

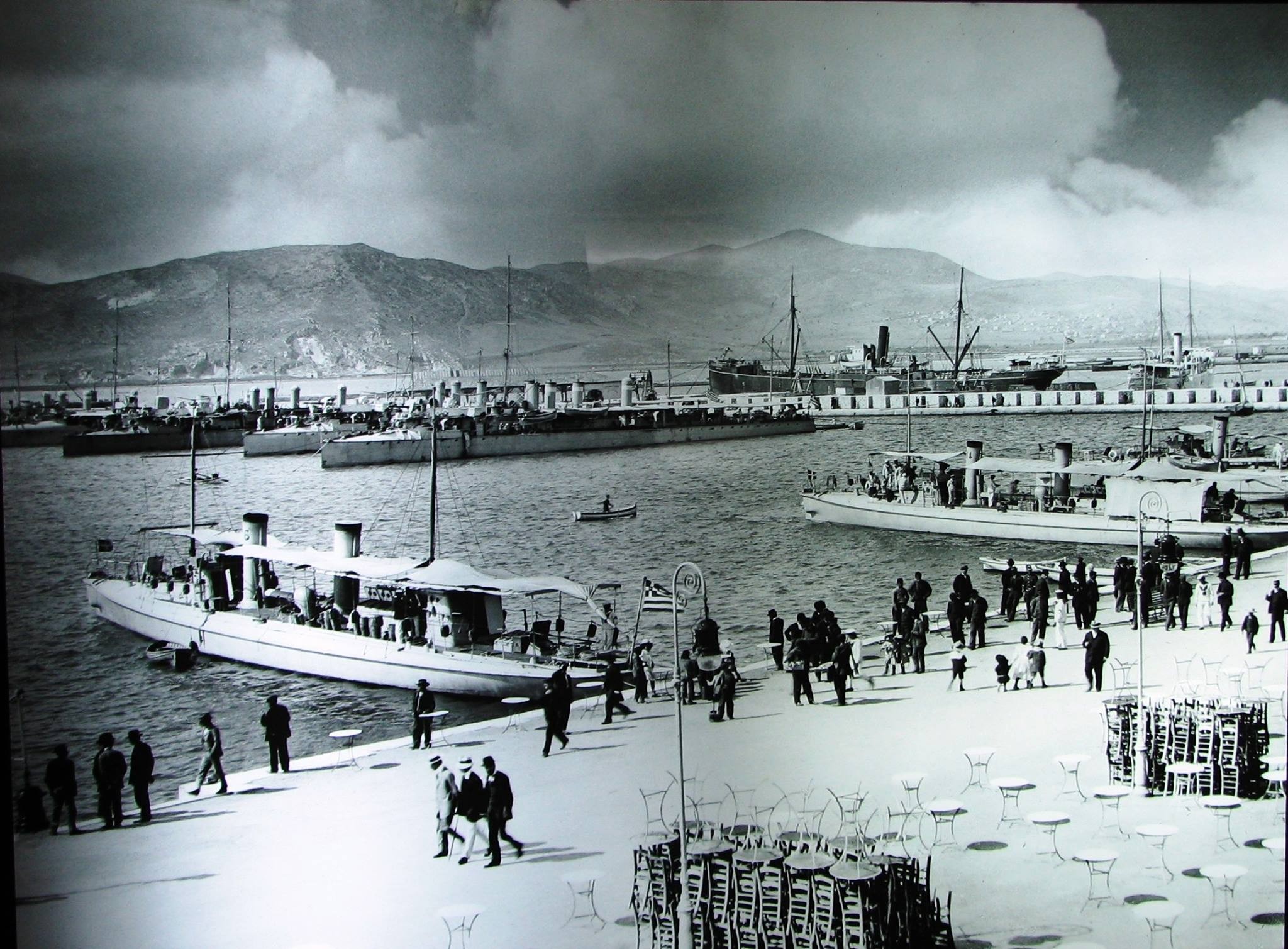

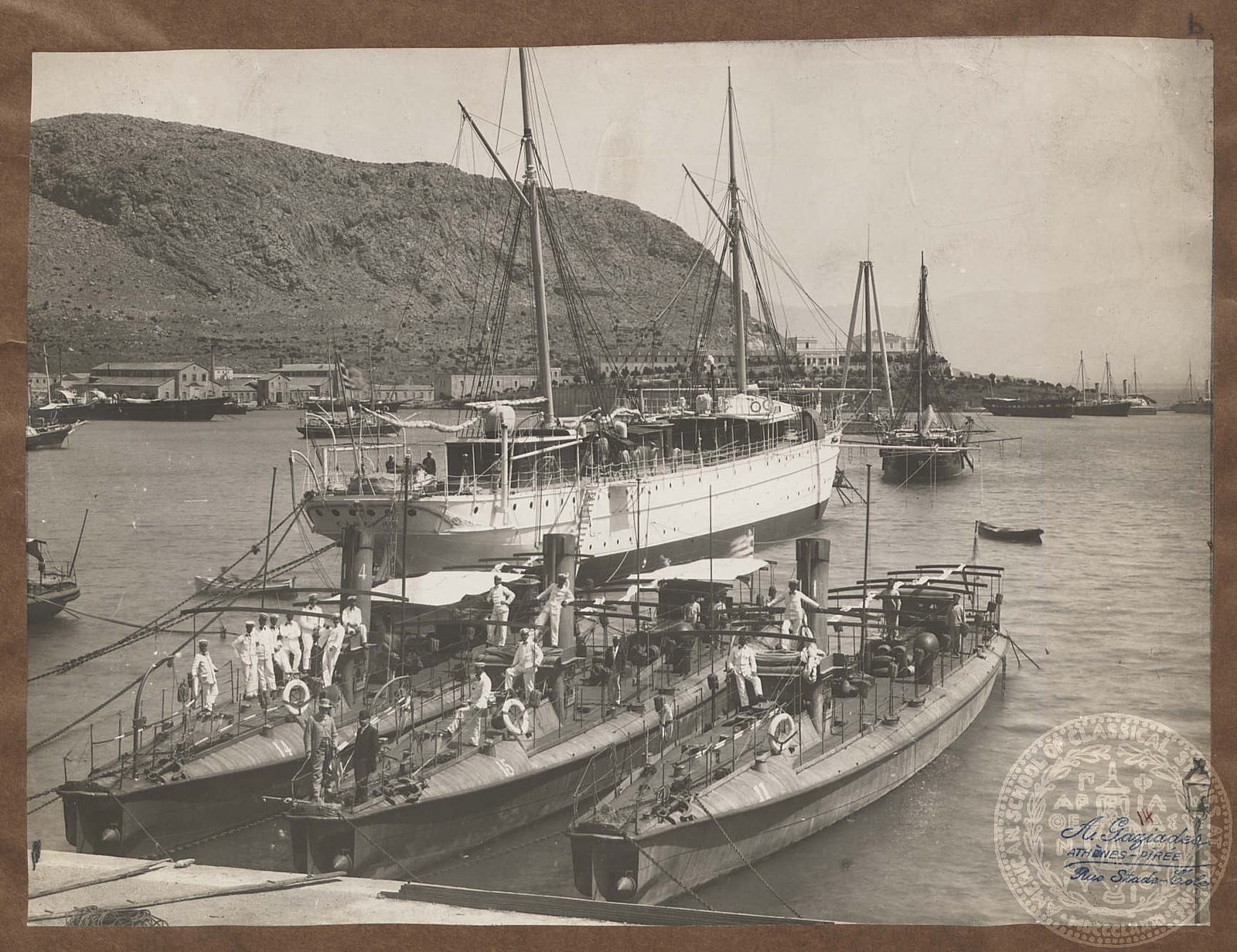

I jeszcze zdjecia za zbiorow George Kapadoukakis
- Załączniki
-
- TBs George K-3.jpg (242.31 KiB) Przejrzano 1087 razy
-
- TBs George K-2.jpg (506.23 KiB) Przejrzano 1087 razy
-
- TBs George K-1.jpg (314.82 KiB) Przejrzano 1087 razy
Torpedowce

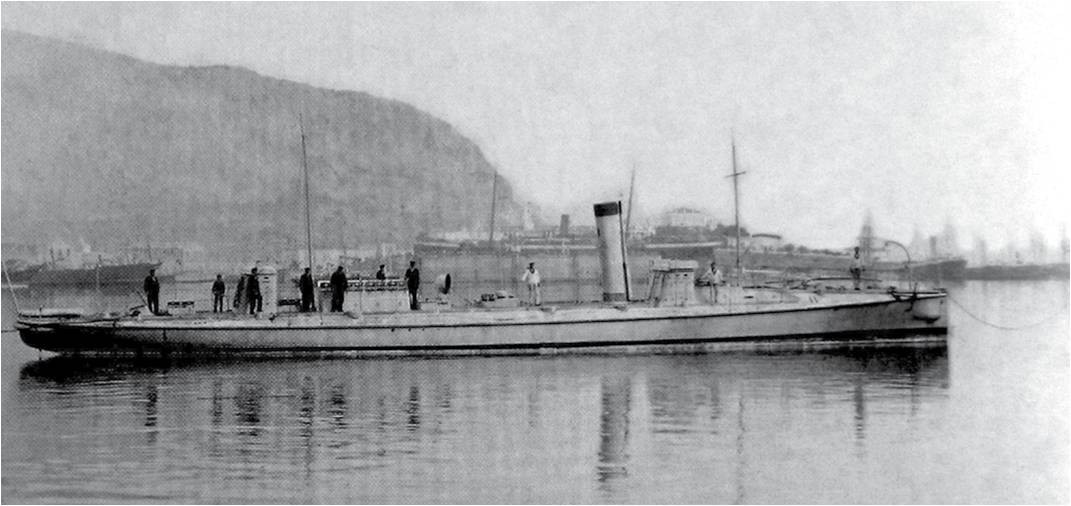

Piękne zdjęcia. Jak się domyślam, są to głównie dwa typy: pierwszy to Torpilovolo 11- 6 jednostek zbudowanych w Szczecinie (Vulcan) w 1885 roku (V 11 - V 16, jeden utracono w wyniku wypadku, 5 przetrwało do wojen bałkańskich). To te jedno-kominowe. Wyporność 85 ton, prędkość 18 węzłów. Uzbrojenie: 1x37, 3 wt. Te drugie (dwu-kominowe), jak mi się wydaje, to jednostki Typu Aigili (też 6 okrętów z Vulcana) o wyporności 120 ton, prędkości 24 węzły i uzbrojeniu 2x57 i 3 wt (wszystkie wodowane w 1012 roku). Czy coś pominąłem albo się pomyliłem?
Dodam, że w czasie pierwszej wojny bałkańskiej Grecy zdobyli jeszcze dwa tureckie torpedowce Tokad i Antalya, które nazwano Nikopolis i Tatoi. Wyporność 165 ton, prędkość 27 węzłów, uzbrojone w 2x37 i 1-2 wt.
Zauważyłem tam jeszcze zdjęcie torpedowców z dwoma kominami obok siebie - wiesz co to za jednostki? Bo z greckich torpedowców zostają jeszcze okręty typu Kalithea (5 okrętów zbudowanych w 1881 w La Seyne) o wyporności 42 ton, uzbrojone w 2 wt.
Dodam, że w czasie pierwszej wojny bałkańskiej Grecy zdobyli jeszcze dwa tureckie torpedowce Tokad i Antalya, które nazwano Nikopolis i Tatoi. Wyporność 165 ton, prędkość 27 węzłów, uzbrojone w 2x37 i 1-2 wt.
Zauważyłem tam jeszcze zdjęcie torpedowców z dwoma kominami obok siebie - wiesz co to za jednostki? Bo z greckich torpedowców zostają jeszcze okręty typu Kalithea (5 okrętów zbudowanych w 1881 w La Seyne) o wyporności 42 ton, uzbrojone w 2 wt.
- Załączniki
-

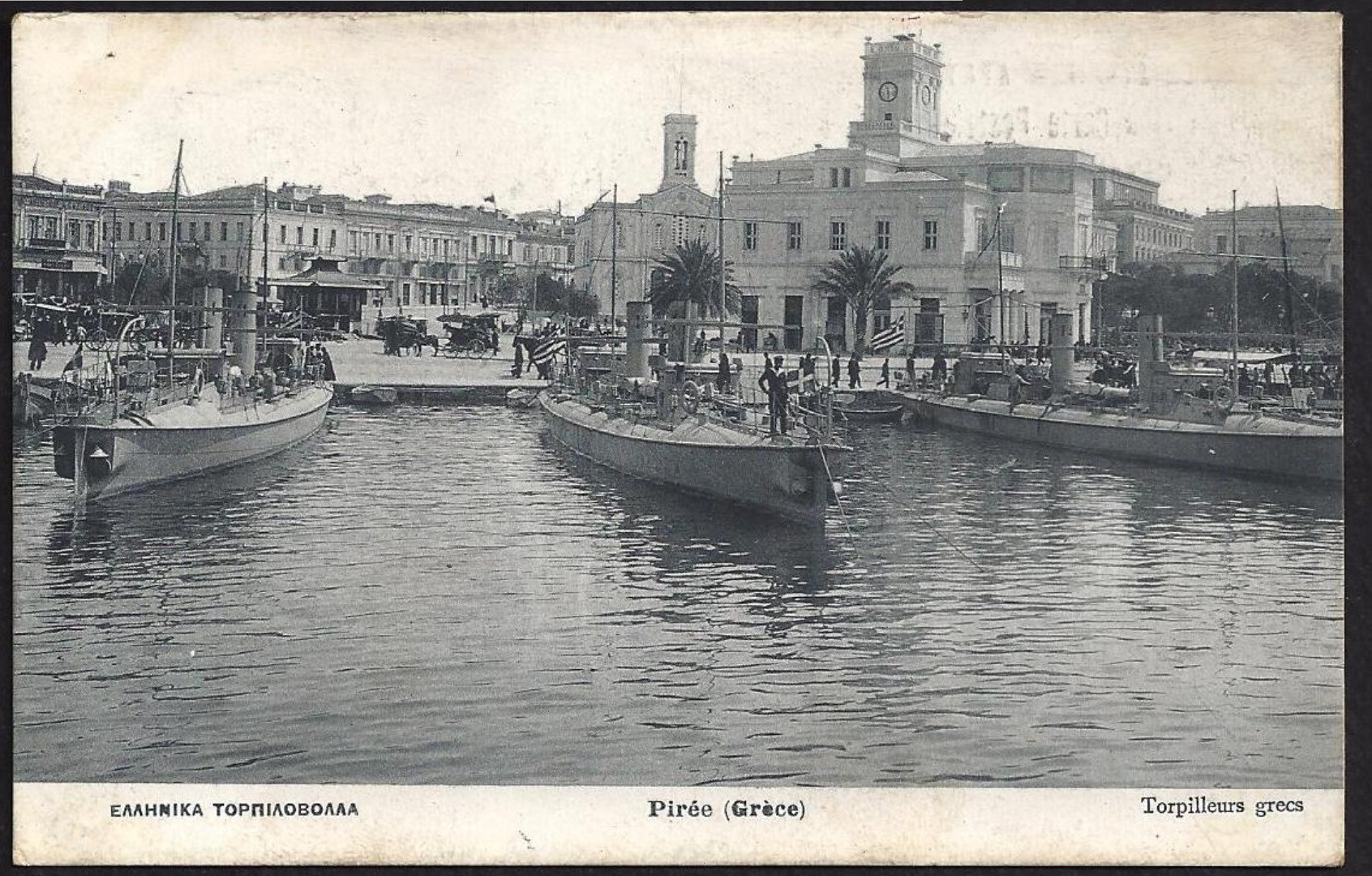

- Greckie T w Pireusue.jpg (604.4 KiB) Przejrzano 1086 razy
-
- Nikopolis.jpg (95.98 KiB) Przejrzano 1086 razy
