Re: Pancerniczki

Post autor: de Villars »

Monitor Puritan w trakcie wyposażania. Na nabrzeżu widać m.in. działa czekające na montaż.

obrazek
Kliknij obrazek, aby powiększyć
Si vis pacem, para bellum
http://springsharp.blogspot.com/
Awatar użytkownika
Marek-1969
Posty: 376
Rejestracja: 2009-07-18, 21:12
Lokalizacja: Bytom

Re: Pancerniczki

Post autor: Marek-1969 »

Chyba największy amerykański monitor 6000 ts IV 4x305
Awatar użytkownika
de Villars
Posty: 2221
Rejestracja: 2005-10-19, 16:04
Lokalizacja: Kraków
Kontakt:

Re: Pancerniczki

Post autor: de Villars »

Zdecydowanie tak. Jego poprzednik o tym samym imieniu (ostatecznie nieukończony) miał mieć wprawdzie tylko 4900 ton, ale za to uzbrojenie składające się z dwóch 20-calowych (kal. 508 mm!) dział Dahlgrena.
Si vis pacem, para bellum
http://springsharp.blogspot.com/
Awatar użytkownika
de Villars
Posty: 2221
Rejestracja: 2005-10-19, 16:04
Lokalizacja: Kraków
Kontakt:

Re: Pancerniczki

Post autor: de Villars »

Oscar II:
obrazek
Kliknij obrazek, aby powiększyć

Drottning Victoria:
obrazek
Kliknij obrazek, aby powiększyć

Sverige:
obrazek
Kliknij obrazek, aby powiększyć
Si vis pacem, para bellum
http://springsharp.blogspot.com/
titanic1912
Posty: 19
Rejestracja: 2019-07-03, 12:46

Re: Pancerniczki

Post autor: titanic1912 »

Ostatnie zdjęcie jest świetne!
Awatar użytkownika
MacGreg
Posty: 455
Rejestracja: 2013-04-24, 19:58
Lokalizacja: Scotland

Re: Pancerniczki

Post autor: MacGreg »

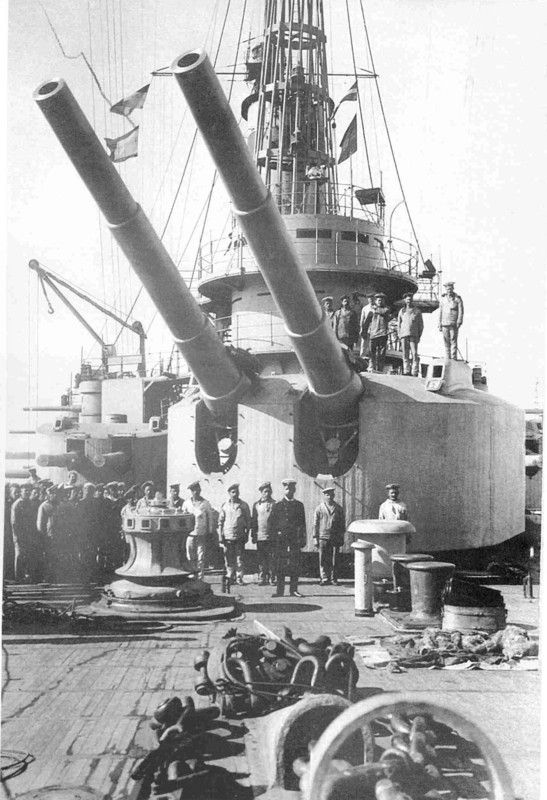

Działa 305mm artylerii głównego kalibru na rosyjskim pancerniku Andrei Pervozvanny .
Zwraca uwagę wysoki kąt podniesienia dział 35°.
Załączniki
'There seems to be something wrong with our bloody ships today!' - Vice Admiral Sir David Beatty
Morskie Opowiesci YouTube
Awatar użytkownika
wpk
Posty: 398
Rejestracja: 2004-02-23, 20:58
Lokalizacja: Nad Wigołąbką
Kontakt:

Re: Pancerniczki

Post autor: wpk »

To też niesamowite - bo kompletnie nieuzasadnione... Ale ja się nie znam.
Awatar użytkownika
Peperon
Posty: 5111
Rejestracja: 2010-11-05, 14:52
Lokalizacja: z Krakowa

Re: Pancerniczki

Post autor: Peperon »

MacGreg pisze:Działa 305mm artylerii głównego kalibru na rosyjskim pancerniku Andrei Pervozvanny .
Zwraca uwagę wysoki kąt podniesienia dział 35°.
Trzeba przyznać, że taki kąt podniesienia był rzadkością w tamtych latach. Nawet na drednotach.
Ludzkość dzieli się na trzy części.
Żywych, zmarłych i tych co na morzu.
Awatar użytkownika
de Villars
Posty: 2221
Rejestracja: 2005-10-19, 16:04
Lokalizacja: Kraków
Kontakt:

Re: Pancerniczki

Post autor: de Villars »

No, to faktycznie zaskakujące, nie miałem o tym pojęcia. Zerknąłem na navweaps i wychodzi, że przy maksymalnym kącie (35 stopni) te działa niosły na 20/24 km (w zależności od modelu pocisku). Ale np. niemieckie 12-calówki osiągały 20 km już przy 16 stopniach. Więc może Rosjanie kątem podniesienia kompensowali niezbyt dobre własności działa?
Si vis pacem, para bellum
http://springsharp.blogspot.com/
Awatar użytkownika
Peperon
Posty: 5111
Rejestracja: 2010-11-05, 14:52
Lokalizacja: z Krakowa

Re: Pancerniczki

Post autor: Peperon »

A zwróciłeś uwagę, że niemieckie armaty były ze dwa metry dłuższe ?
Długość lufy ma w tym przypadku zasadnicze znaczenie.
Ludzkość dzieli się na trzy części.
Żywych, zmarłych i tych co na morzu.
Napoleon
Posty: 886
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Re: Pancerniczki

Post autor: Napoleon »

Z tego co się orientuję, to takie możliwości dawała cylindryczna wieża typu francuskiego. Wieże wielokątne zazwyczaj nie pozwalały na tak duży kąt podniesienia (były niższe).
Awatar użytkownika
Peperon
Posty: 5111
Rejestracja: 2010-11-05, 14:52
Lokalizacja: z Krakowa

Re: Pancerniczki

Post autor: Peperon »

Napoleon pisze:Z tego co się orientuję, to takie możliwości dawała cylindryczna wieża typu francuskiego. Wieże wielokątne zazwyczaj nie pozwalały na tak duży kąt podniesienia (były niższe).
Ale Japończycy jakoś zwiększyli do 43 stopni kąt podniesienia na swoich pancernikach 14-sto calowych. Co prawda dopiero w latach 30-stych, ale jednak się dało. To samo zrobili Anglicy ze swoimi 15 calówkami dla Vanguarda.
To takie przykłady na szybko.
Ludzkość dzieli się na trzy części.
Żywych, zmarłych i tych co na morzu.
Napoleon
Posty: 886
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Re: Pancerniczki

Post autor: Napoleon »

Ale Japończycy jakoś zwiększyli do 43 stopni kąt podniesienia na swoich pancernikach 14-sto calowych
Wszystko się da zrobić, nie kwestionuje tego. Nie orientuję się co do lat 20-30, ale przy wieżach cylindrycznych na rosyjskich pancernikach to chyba głównie rzecz się miała w wycięciu stosownych ambrazur. I to wystarczyło. Po prostu wieża była wyższa i było więcej miejsca.
Awatar użytkownika
Peperon
Posty: 5111
Rejestracja: 2010-11-05, 14:52
Lokalizacja: z Krakowa

Re: Pancerniczki

Post autor: Peperon »

Napoleon pisze:...przy wieżach cylindrycznych na rosyjskich pancernikach to chyba głównie rzecz się miała w wycięciu stosownych ambrazur. I to wystarczyło. Po prostu wieża była wyższa i było więcej miejsca.
Myślę, że nie do końca to takie proste. Oprócz wycięć w wieży trzeba było już na etapie jej projektu przewidzieć odpowiedni mechanizm podnoszenia armaty oraz przestrzeń wewnątrz barbety, żeby zmieściły się zamki na wysokim kącie podniesienia. Zapewne, pomimo dużej wysokości wieży, wchodziły "w podłogę".
Myślę jednak, że niezależnie od "technikaliów" kąt podniesienia dział 305 mm Pierwozwannego był ewenementem w tamtym czasie i w sumie nie ma o co kruszyć kopii. :)
Ludzkość dzieli się na trzy części.
Żywych, zmarłych i tych co na morzu.
jogi balboa
Posty: 2230
Rejestracja: 2007-01-18, 16:39

Re: Pancerniczki

Post autor: jogi balboa »

Fascynatów kąta podniesienia odsyłam do przeciwlotniczych pradrednotów typu Brandenburg.
Tam to dopiero były kąta podniesienia :)
Awatar użytkownika
dessire_62
Posty: 1948
Rejestracja: 2007-12-31, 16:30
Lokalizacja: Głogów Małopolski

Re: Pancerniczki

Post autor: dessire_62 »

obrazek
Kliknij obrazek, aby powiększyć

The Ugly Duckling, 1873. Britannia and Neptune watch one of the new iron-clad ships 'Devastation' leave port. Such ships were armed with giant guns . The First Lord of the Admiralty, George Goschen, had overspent on the 12 ships by some £235,000 over his initial budget of £2 million. Mr Punch was not concerned for, as he said, the ships were so strong that the rest of the world, together, could not produce a force to fight Britain.
obrazek
Kliknij obrazek, aby powiększyć
