ramm pisze: Co myślicie o takim schemacie: Zamiast zielonego - niebieski? niebieskoszary? Pokład Groma i Błyskawica w tym okresie był taką farbą chyba pomalowany?
Myślę, ze niebiesko -ciemno-szary to chyba dobre rozwiązanie. Gdzieś, kiedyś w jakiejś książce marynistycznej czytam, ze Bałtyk, ma zielonkawy odcień wody widziany z góry, natomiast Morze Północne zimno- ciemno szary- zwłaszcza w dni pochmurne.
Pozdrawiam

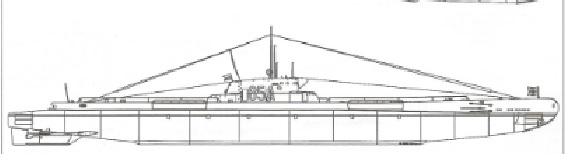

Maniek555 pisze:Panowie kto mi wyjaśni co to za prostokątne, czarne otwory znajdują się na linii wodnicy kadłuba Orła???? jakoś nie mogę nic sensownego ustalić
Zgodnie z planem są to "otwory ściekowe przez balast"
Podczas gdy Kłapouchy wszystkim się zadręcza,
Prosiaczek nie może się zdecydować, Królik wszystko kalkuluje,
a Sowa wygłasza wyrocznie - Puchatek po prostu jest...
crolick pisze:Zgodnie z planem są to "otwory ściekowe przez balast"
Kurde jakoś nie widzę tego, z tego co mi wiadomo, balasty miały 2 otwory zamykane zaworami, denny, przy stępce i odpowietrznik ( odwietrznik, jak widnieje w niektórych źródłach), pod pokładem, myślę, że dodatkowe otwory, umiejscowione na LWK, zresztą nie zamontowane na każdym balaście , raczej nie miałyby racji bytu
crolick pisze:Zgodnie z planem są to "otwory ściekowe przez balast"
A co nimi ściekało/ miało ściekać?

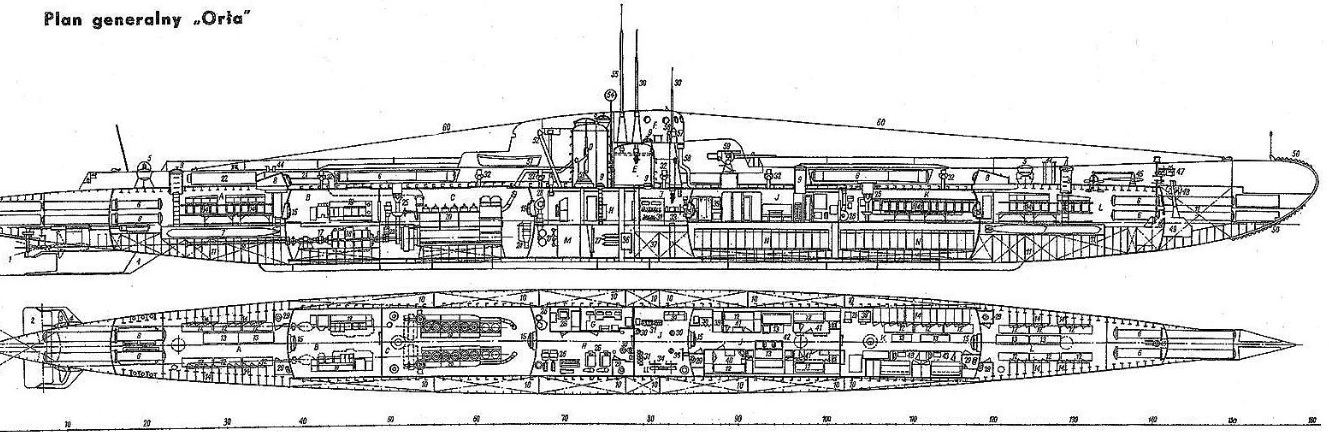

Wystarczy porównać plan z przekrojem, mozna zauważyc, że ww otwory ściekowe znajdują sie bezpośrednio pod "sekcyjnym zaworem zatapiania balastów". Nr 32 na przekroju, 6 szt.
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
Koledzy "mogą tego nie widzieć", ani "nie wiedzieć co tamtędy ścieka" co nie zmienia faktu, że na planach stoczniowych tak to zostało opisane.
Koniec kropka.
Podczas gdy Kłapouchy wszystkim się zadręcza,
Prosiaczek nie może się zdecydować, Królik wszystko kalkuluje,
a Sowa wygłasza wyrocznie - Puchatek po prostu jest...
[quote="crolick"][quote="Maniek555"]Panowie kto mi wyjaśni co to za prostokątne, czarne otwory znajdują się na linii wodnicy kadłuba Orła???? jakoś nie mogę nic sensownego ustalić[/quote]Zgodnie z planem są to "otwory ściekowe przez balast"[/quote]
Witam Panów wyjaśniłem problem owych kwadratowych otworów na LWK Orła.
Kol. crolick, masz rację, - czapka z głowy!!!, tymi otworami ściekała, odpływała woda z przestrzeni pomiędzy pokładem a kadłubem, znajdująca się tam podczas falowania i zanurzania się jednostki oczywiście cześć wody spływała szczeliną pomiędzy pionową burta i obłem górnej części balastów, ale większość właśnie przez te otwory i faktycznie połączenie w/w otworów z przestrzenią pod pokładową prowadziło rurą przez balasty, nie mając z balastami połączenia.
Powyższe dane pochodzą od oficera, który pływał na ORP Sęp.
Pozdrawiam
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
