Pancerniki (1860-1880)

Moderatorzy: crolick, Marmik, MiKo

Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

Ze względu na dyskusję jaka się pojawiła w dziale dot. portów i zdjęć zbiorowych, pozwolę sobie tu przypomnieć zdjęcia austriackich pancerników Drache i Salamander oraz typu Kaiser Max (bardzo podobnych ale większych). Chodziło o poprawienie dzielności morskiej, która początkowo wyglądała źle (potem też nie była jakaś nadzwyczajna, ale było lepiej).

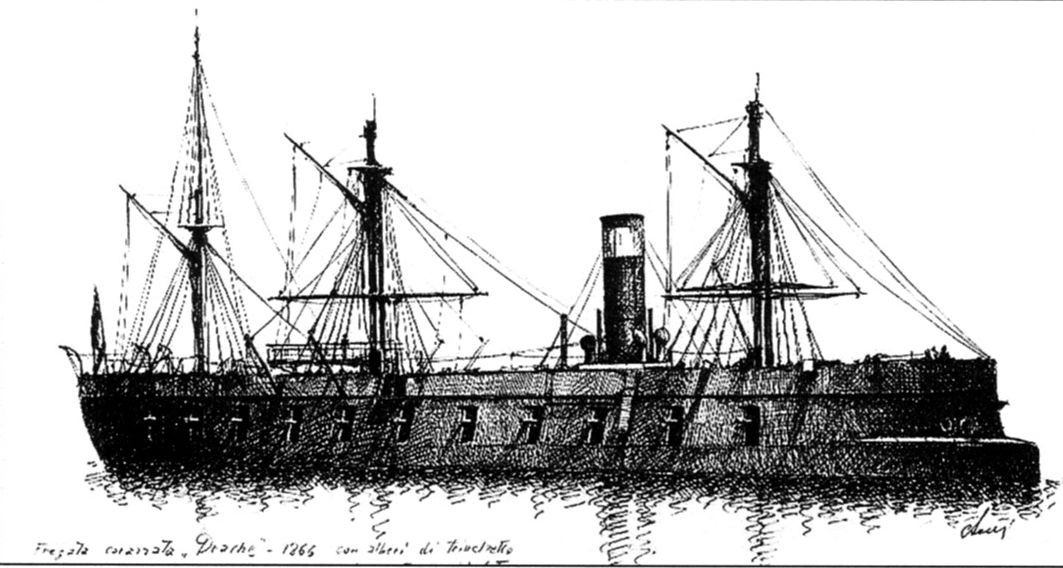

Przy okazji, podaję dane okrętów Drache i Salamander. Zwodowane w 1861 roku, w służbie 1862 (pierwsze pancerniki austriackie). Wyporność 2750 ton (w rzeczywistości 2824 i 3027 ton), prędkość 10,5-11 węzłów. Wymiary: 62,8 x 13,8 x 6,4 m. Uzbrojenie początkowe: 16x150/21 BL, 10x48f SB. Pancerz burtowy 115-87 mm. Konstrukcja drewniana. W ramach przebudowy (efektem której był m.in. inny kształt dziobu) okręty zostały też przezbrojone w 10x178 ML Armstronga. Pełniły służbę do pierwszej połowy lat 80.
Załączniki

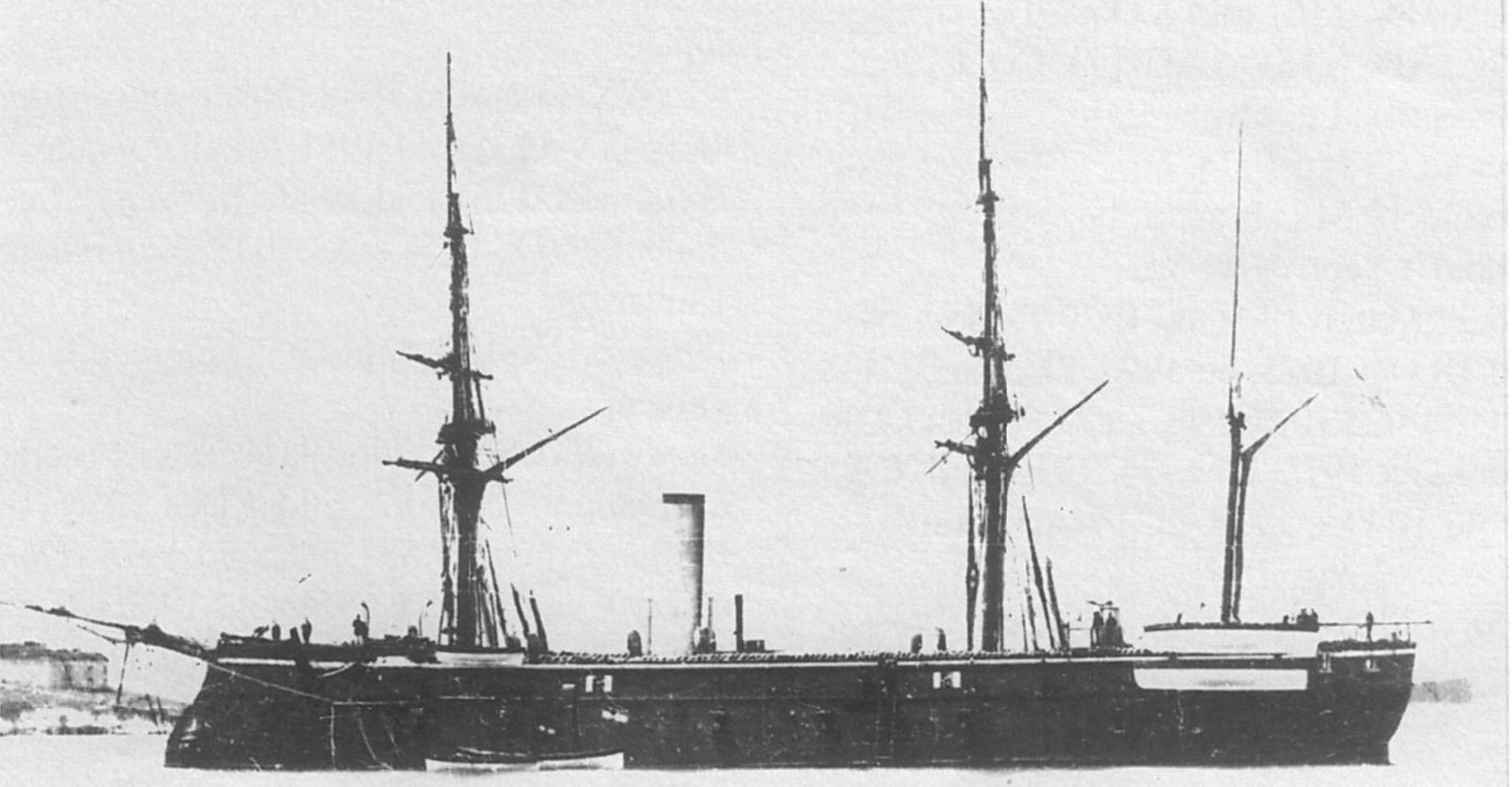

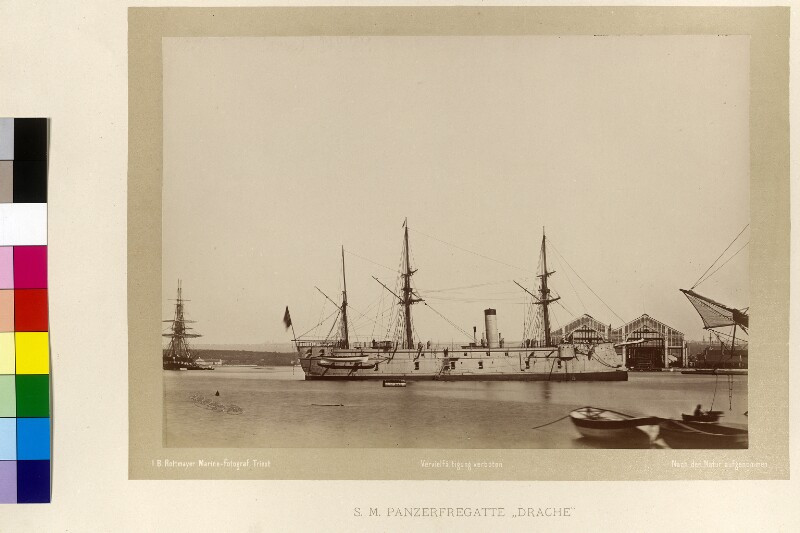

Przed przebudową
Przed przebudową

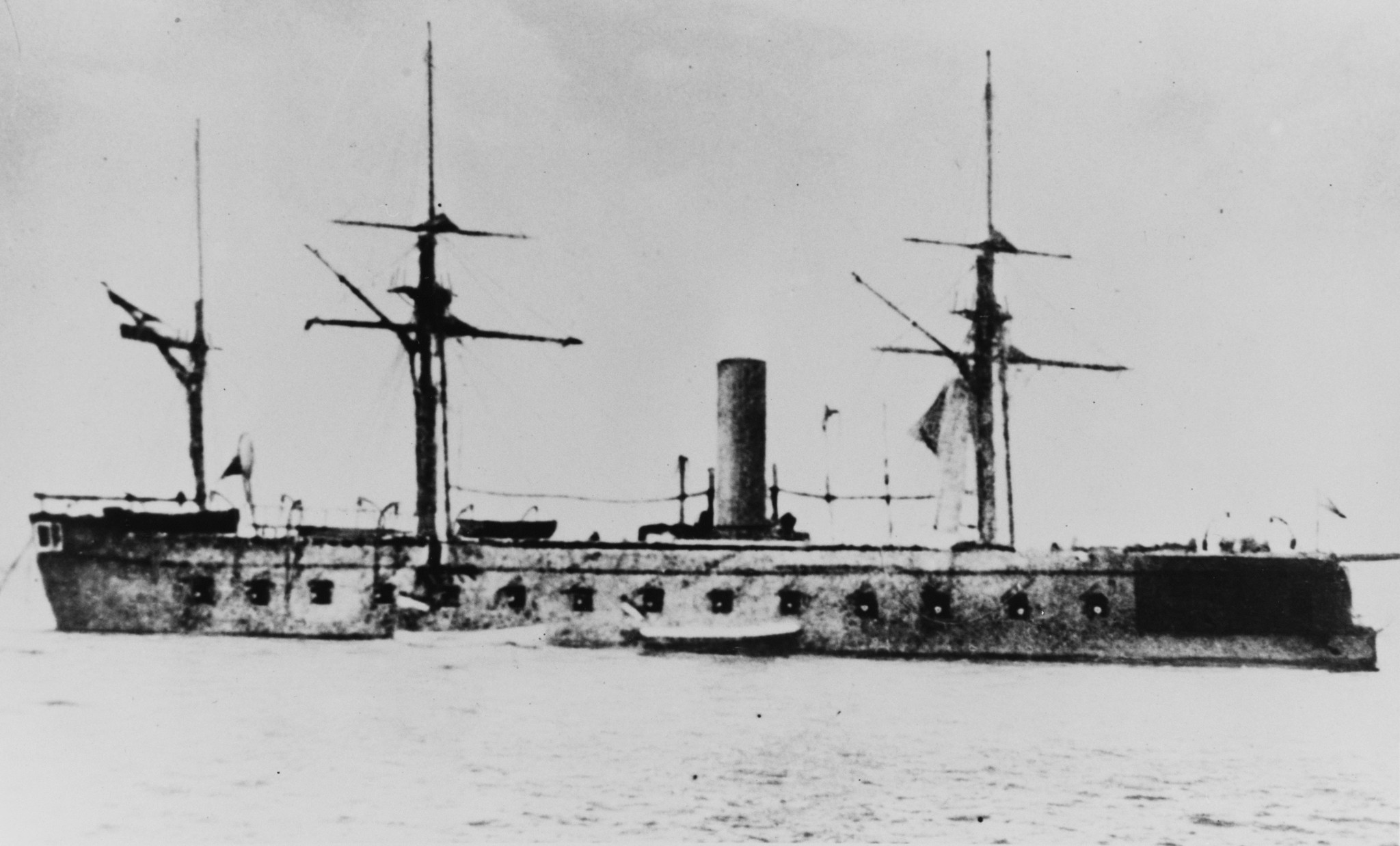

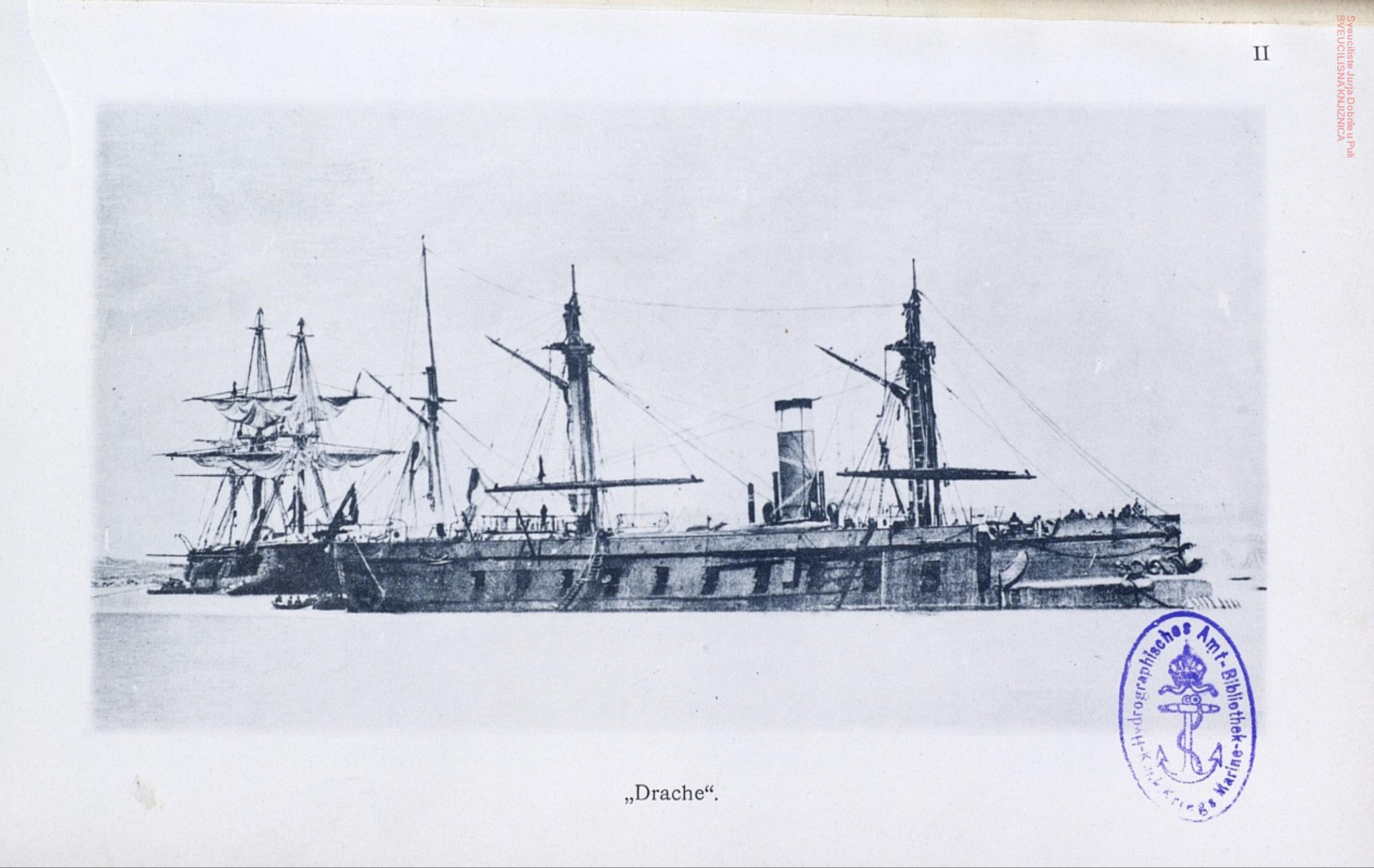

Drache 2.jpg (441.84 KiB) Przejrzano 2218 razy
Przed przebudową
Przed przebudową
Po przebudowie
Po przebudowie
Drache 1.jpg (82.95 KiB) Przejrzano 2218 razy
Po przebudowie
Po przebudowie

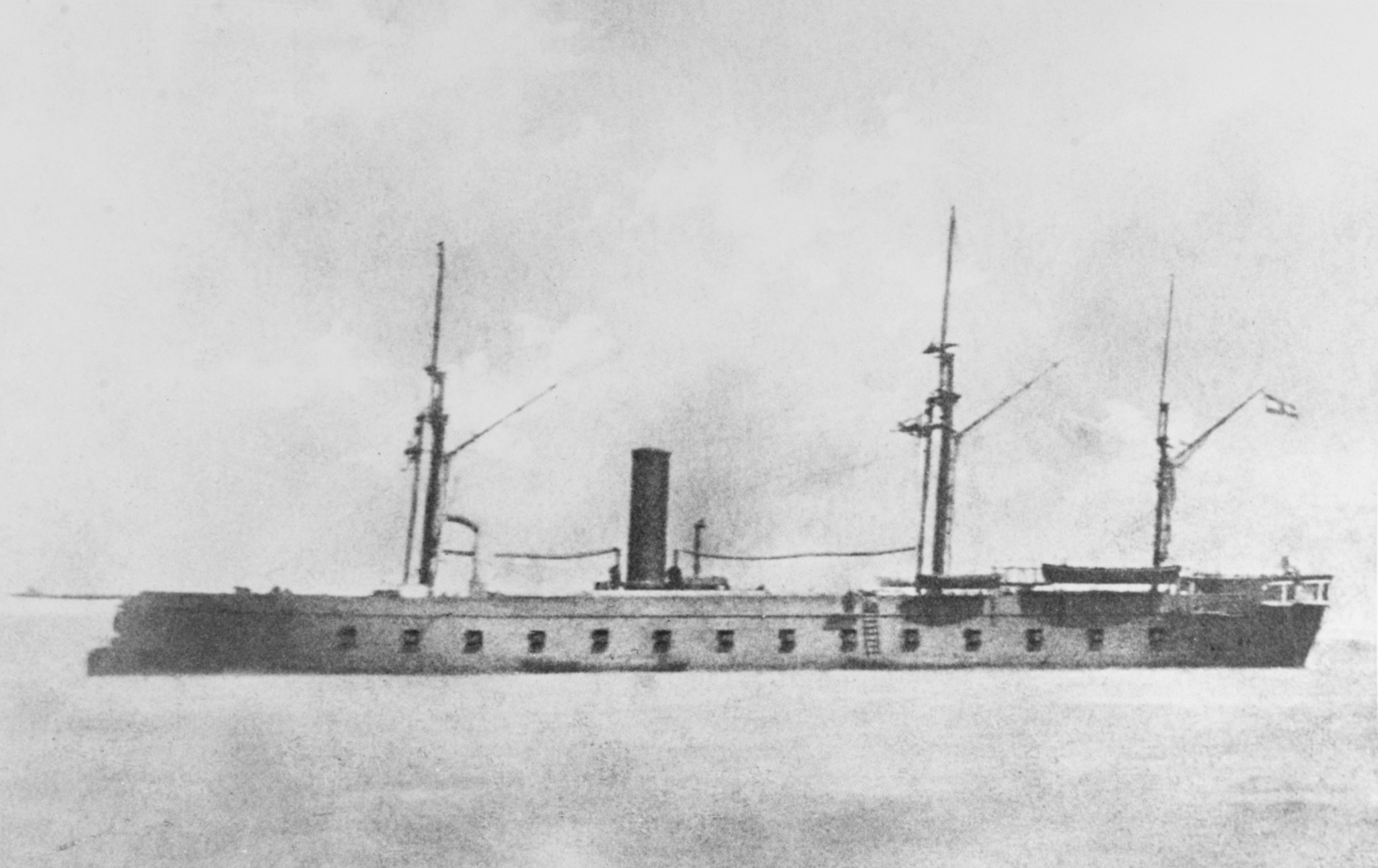

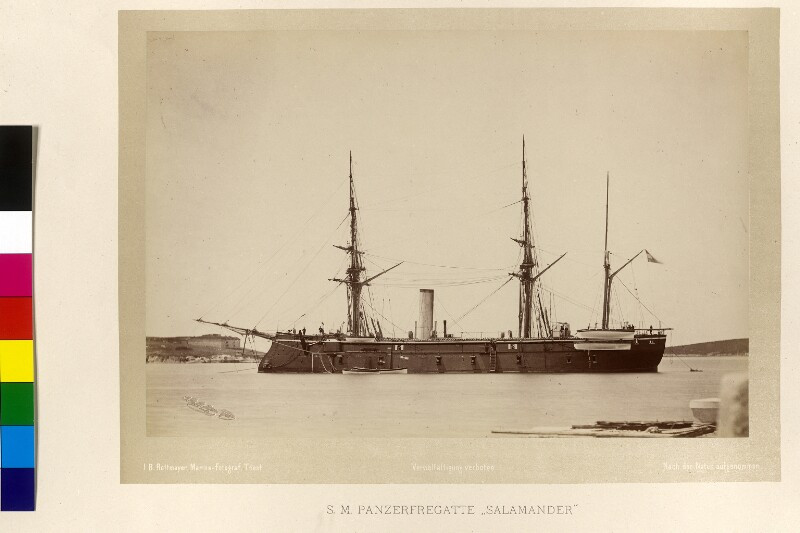

Przed przebudową
Przed przebudową
Salamander 1.jpeg (157.79 KiB) Przejrzano 2218 razy
Po przebudowie
Po przebudowie
Salamander 1.jpg (80.62 KiB) Przejrzano 2218 razy
Po przebudowie
Po przebudowie
Salamander 1868.jpg (204.41 KiB) Przejrzano 2218 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

A teraz okręty Kaiser Max, Prinz Eugene i Don Juan d'Austria (lub jak kto woli don Juan de Austria - spotkać się można z obu zapisami - ktoś wie jak jest poprawnie?). Wyporność ok. 3590 ton, prędkość ok. 10,5-11,5 węzłów. Wymiary: 70,8 x 14 x 6,3 m. Uzbrojenie: 14x150/21 BL, 16x48f SB. Pancerz burtowy 115-87 mm. Tak jak Dreche i Salamander przebudowane w 1867 roku ("podwyższono" m.in. dziób). Przy tej okazji zostały przezbrojone w 12x178 ML Armstronga. W latach 70 "przebudowane" - w praktyce wycofano je wówczas ze służby i na ich miejsce zbudowano nowe okręty o zbliżonej konstrukcji z wykorzystaniem części materiałów z tych jednostek (taki "chwyt polityczny" by przekonać parlamentarzystów niechętnych rozbudowie floty na wyasygnowanie środków - łatwiej ich było przekonać, że okręty trzeba "przebudować" niż zbudować od nowa). W tej nowej postaci okręty typu Kaiser Max już prezentowałem.
Załączniki

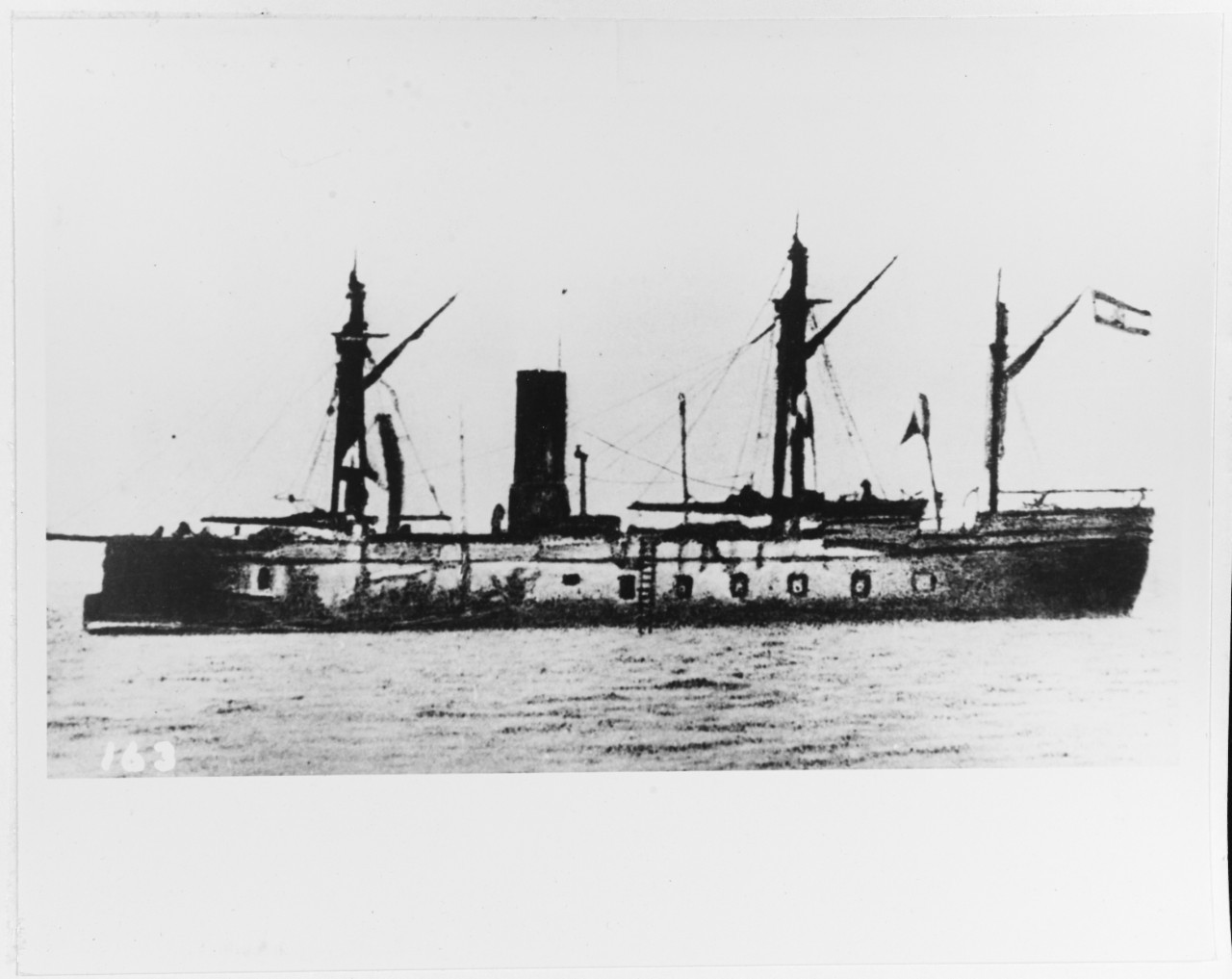

Kaiser Max NH 75918.jpeg
Kaiser Max NH 75918.jpeg (187.7 KiB) Przejrzano 2205 razy

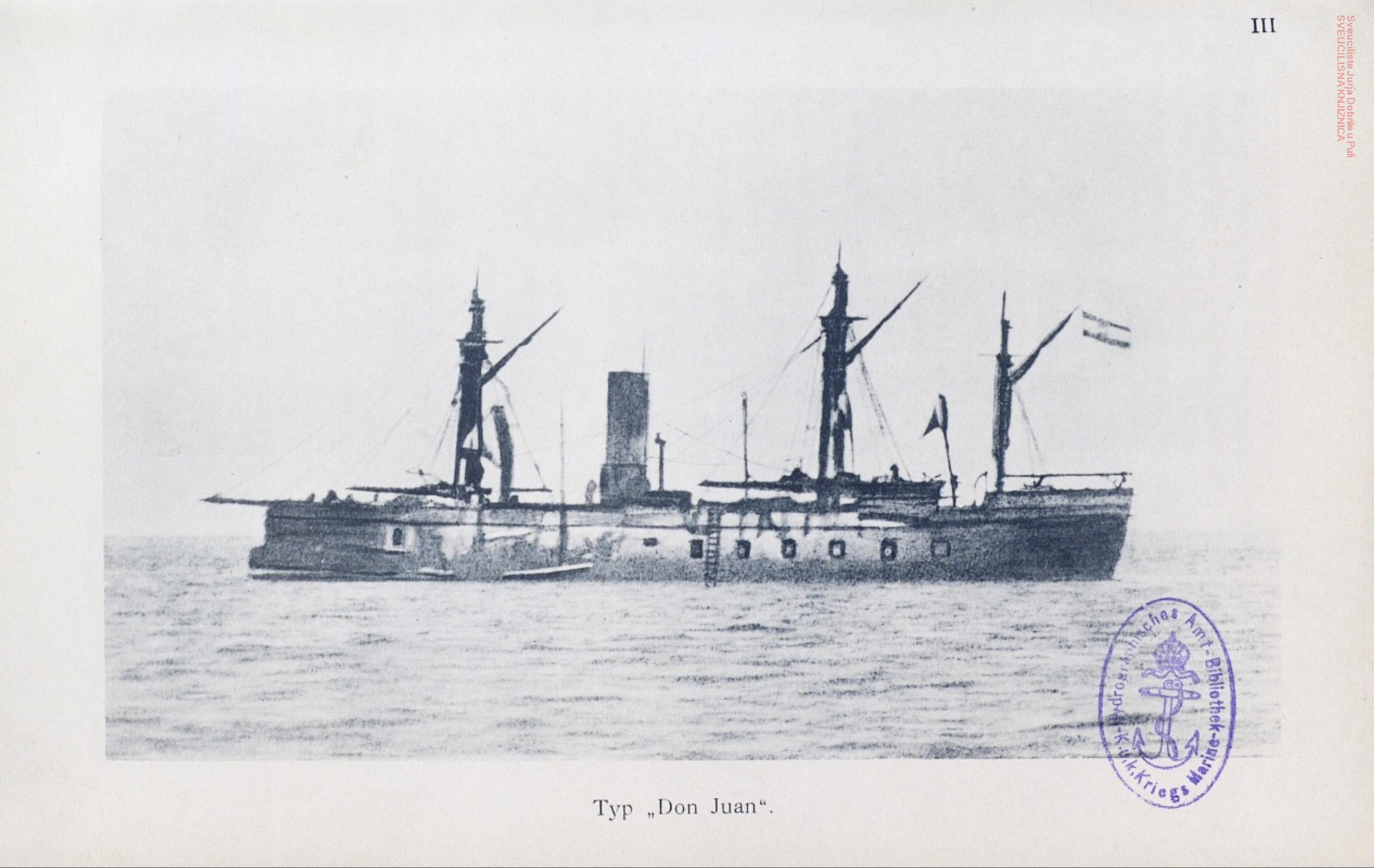

Don Juan d'Austria.jpg
Don Juan d'Austria.jpg (424.71 KiB) Przejrzano 2205 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

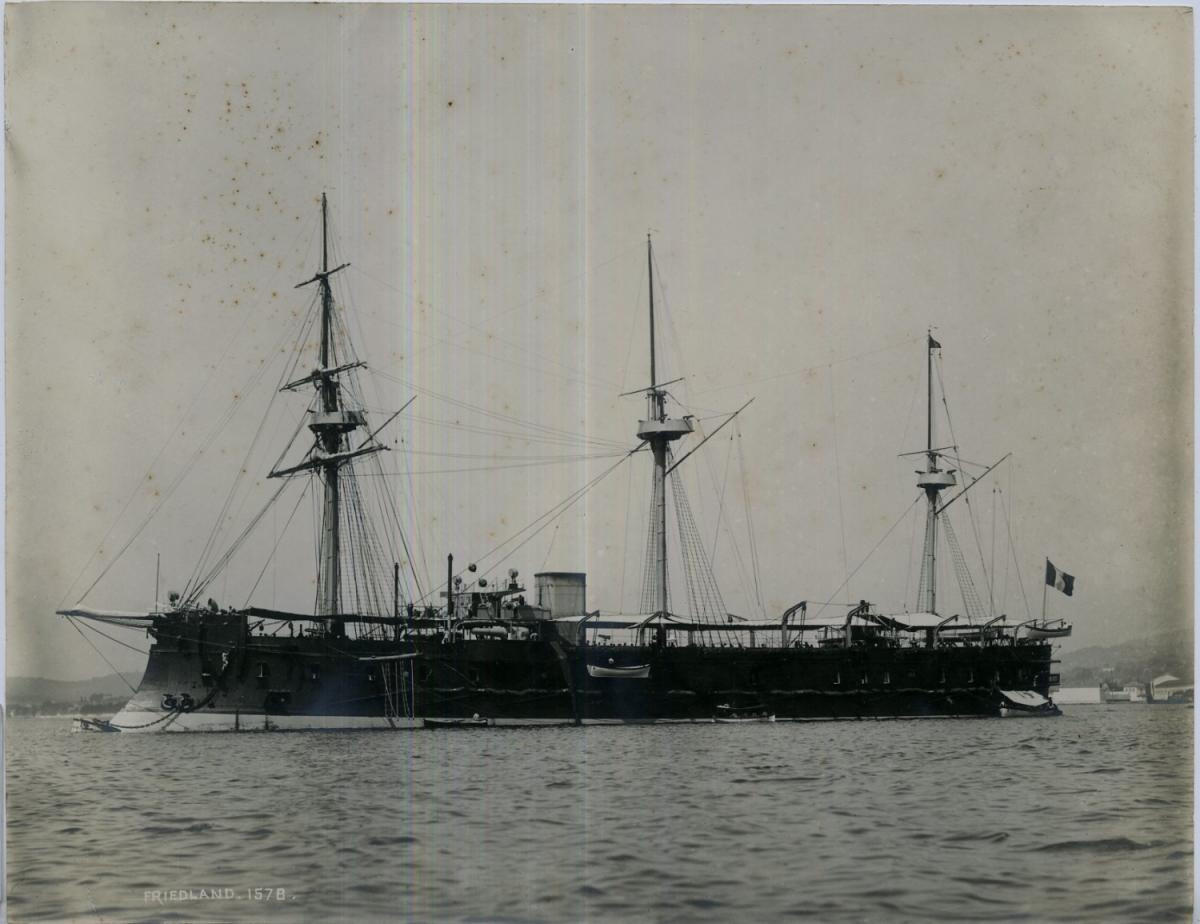

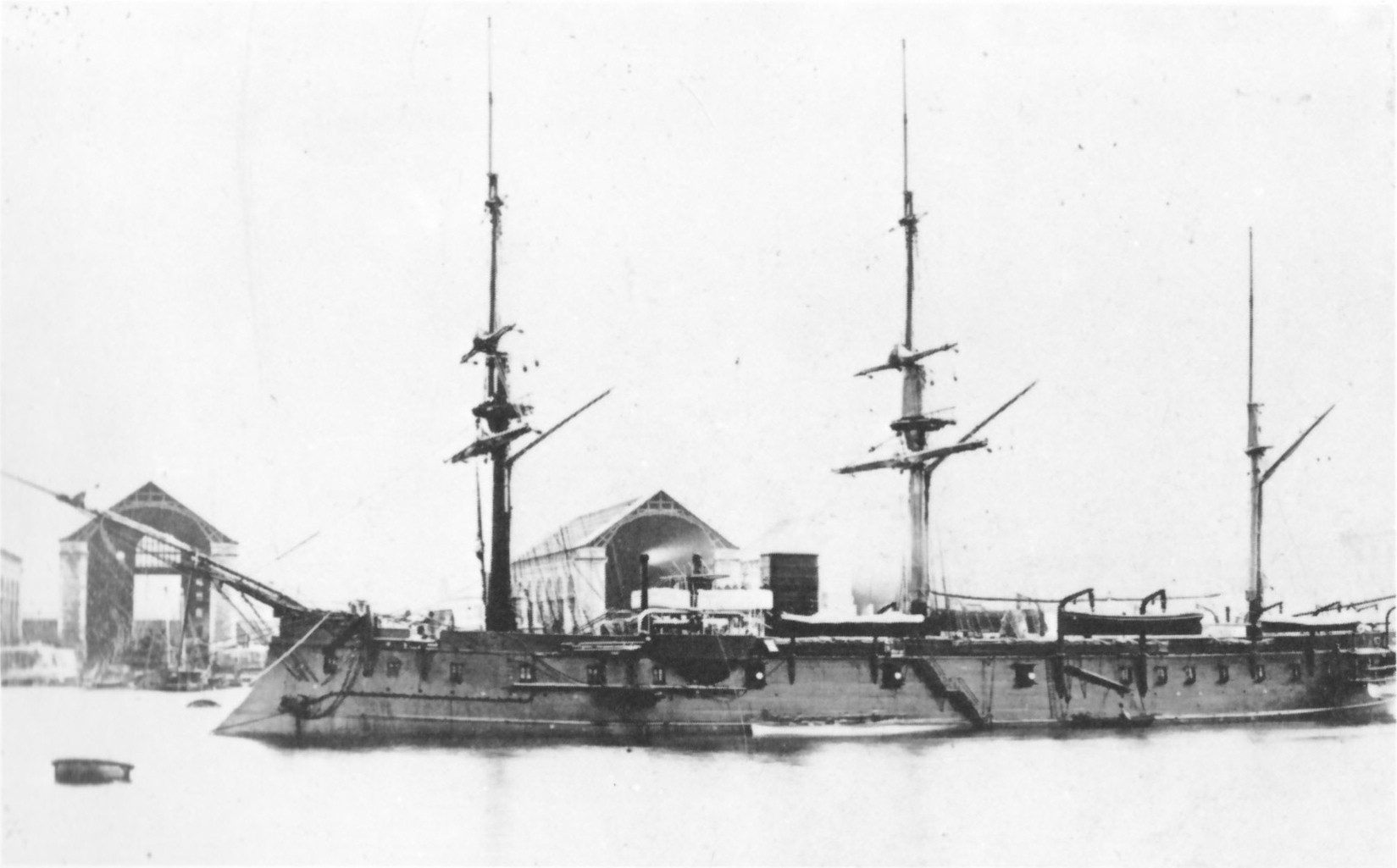

Francuski pancernik Friedland. Zwodowany w 1873, w służbie 1877. Wyporność 8850 ton, prędkość nieco ponad 13 w. Wymiary: 101,1 (całk.) x 17,7 x 9 m. Uzbrojenie: 8x274 BL, 8x138 BL, kilka (potem kilkanaście) lekkich działek rewolwerowych. Od połowy lat 80 także 2 wt. Pancerz burtowy 200-180mm, bateria 160mm. Wycofany ze służby w latach 90, choć przetrwał do początku XX w.
Załączniki

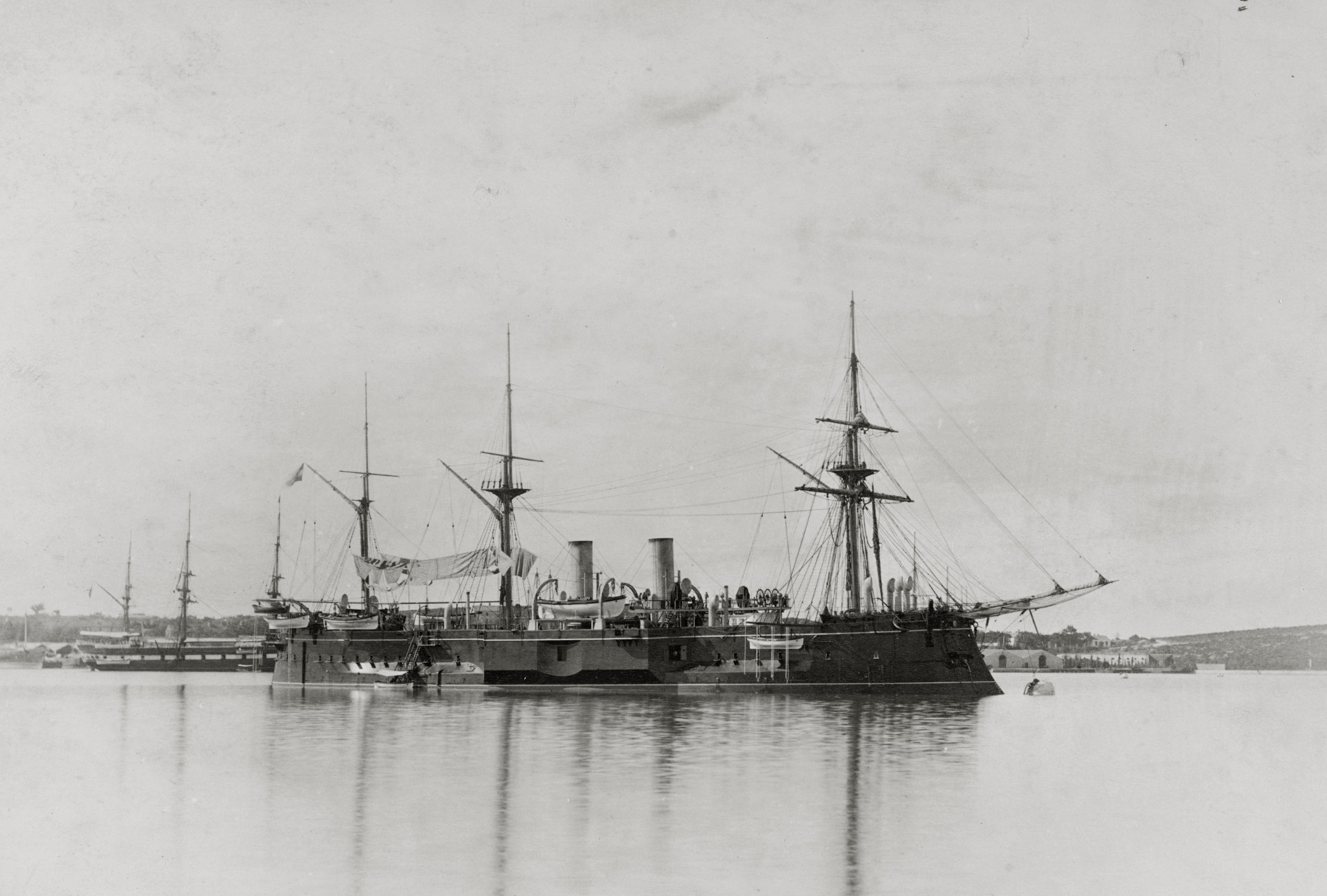

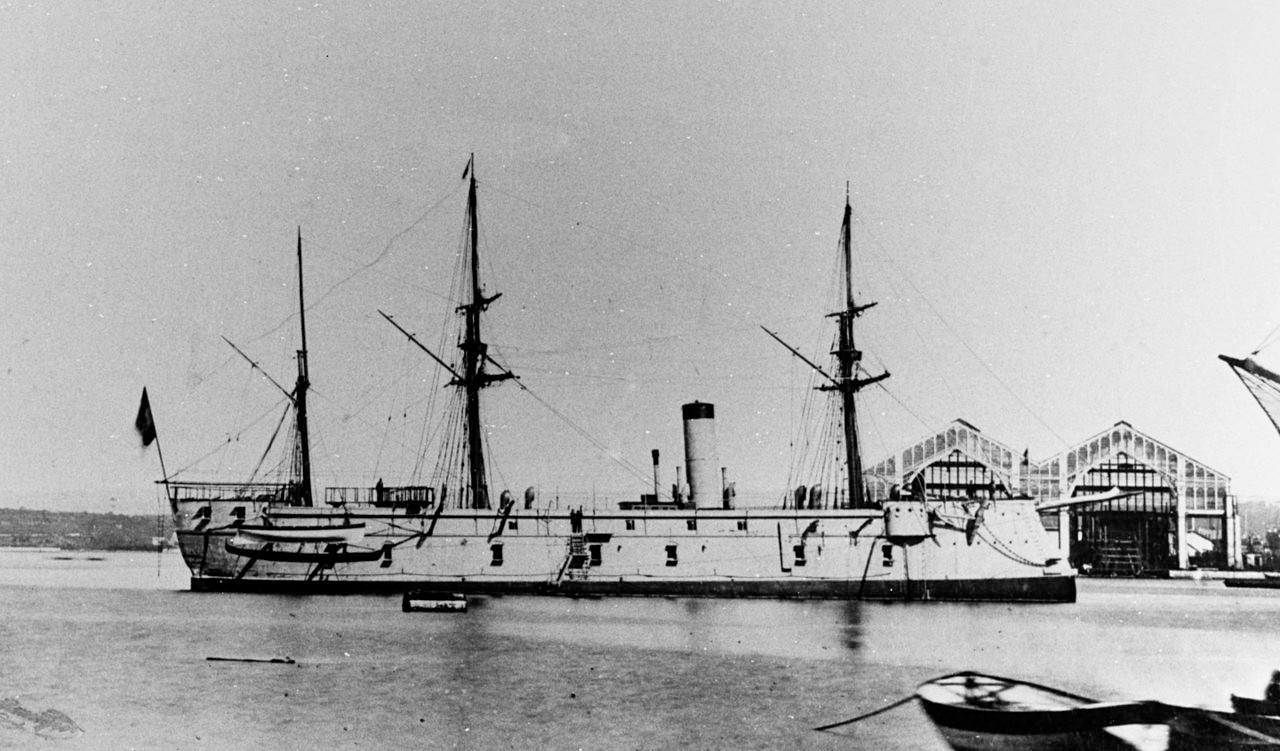

friedland 1.jpg
friedland 1.jpg (249.15 KiB) Przejrzano 2160 razy
Friedland 2.jpg
Friedland 2.jpg (158.25 KiB) Przejrzano 2160 razy

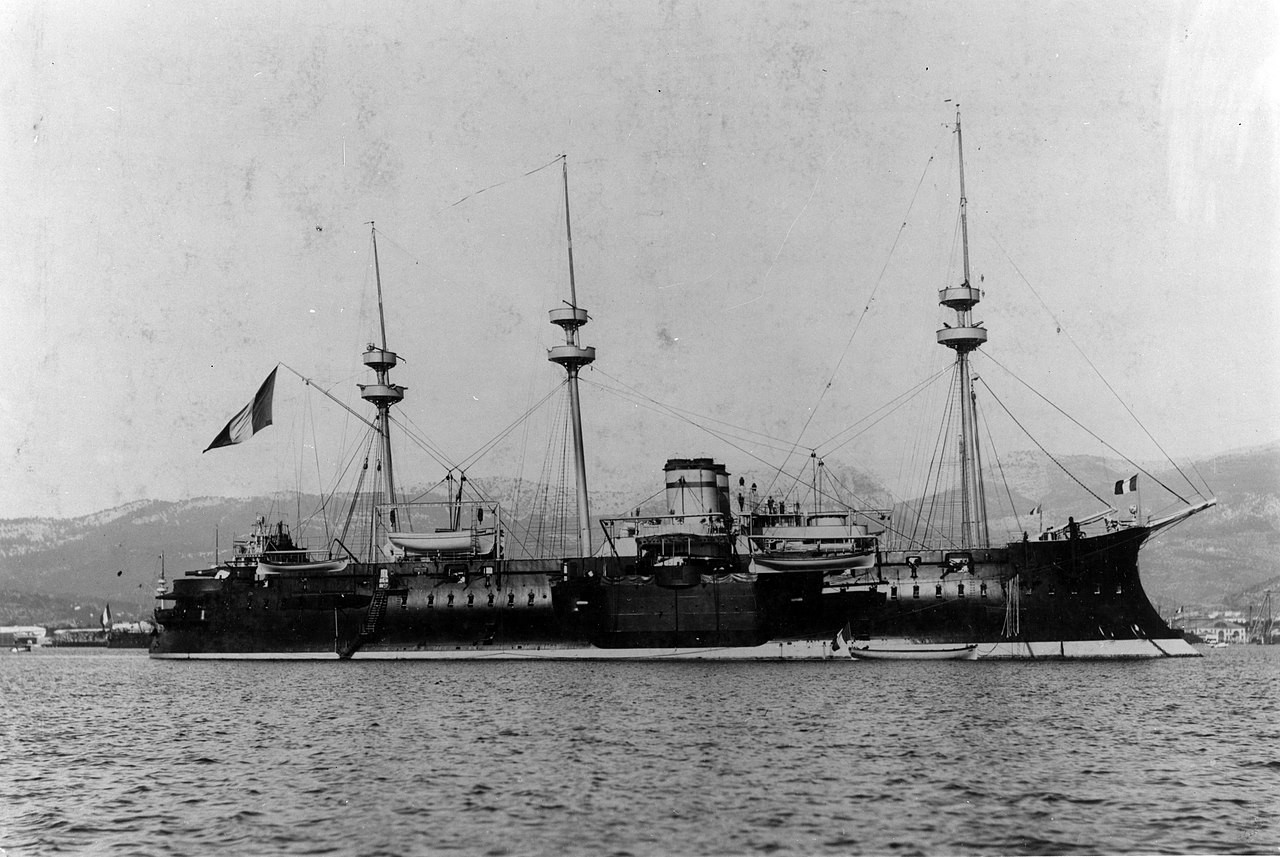

Friedland (1877).jpg
Friedland (1877).jpg (166.44 KiB) Przejrzano 2160 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

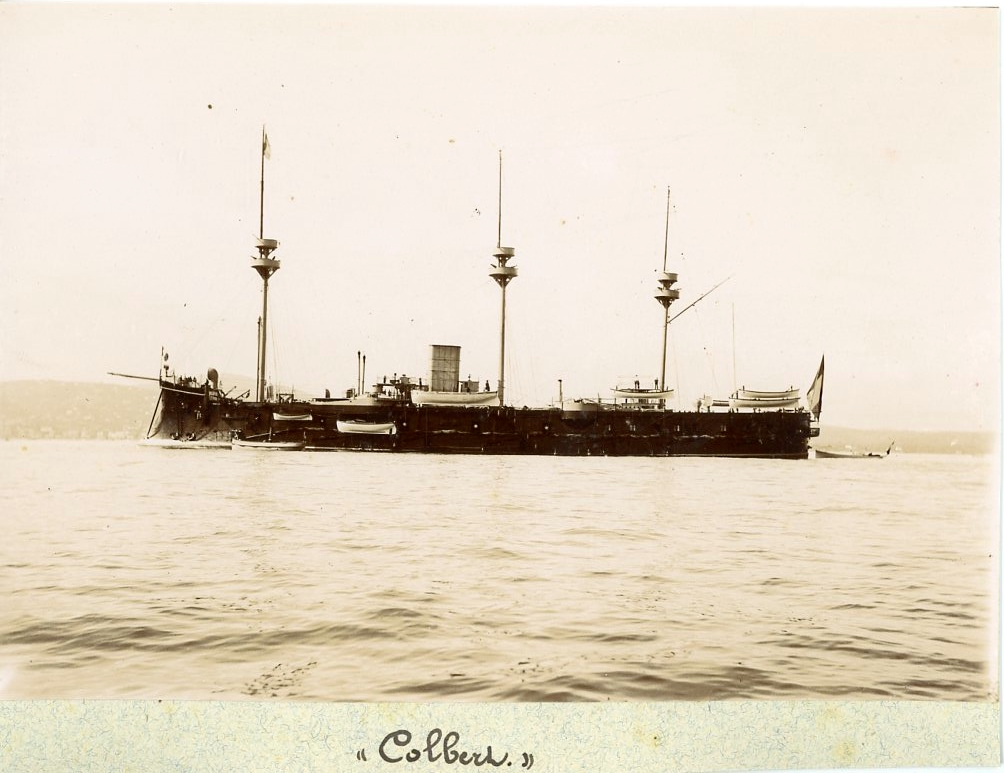

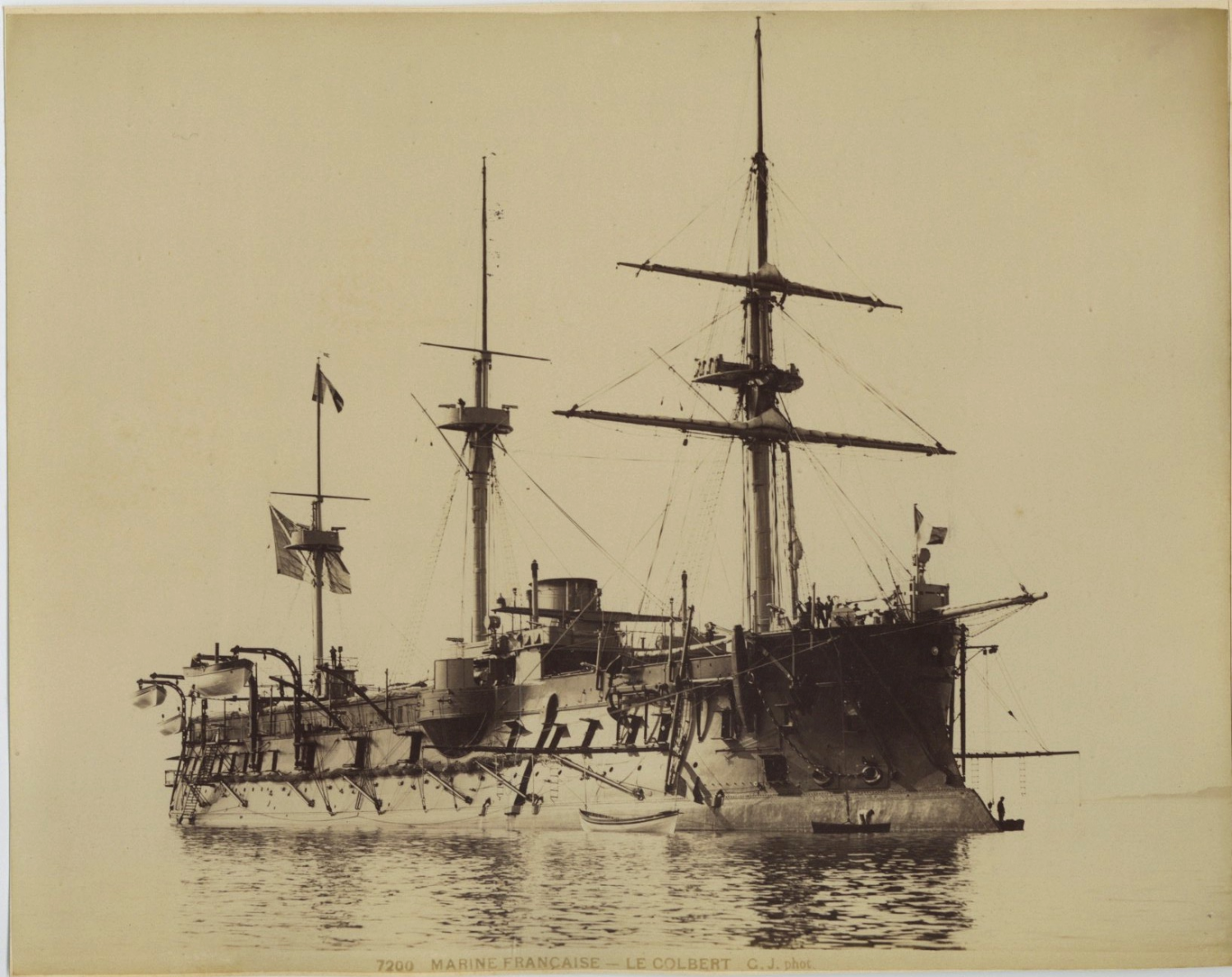

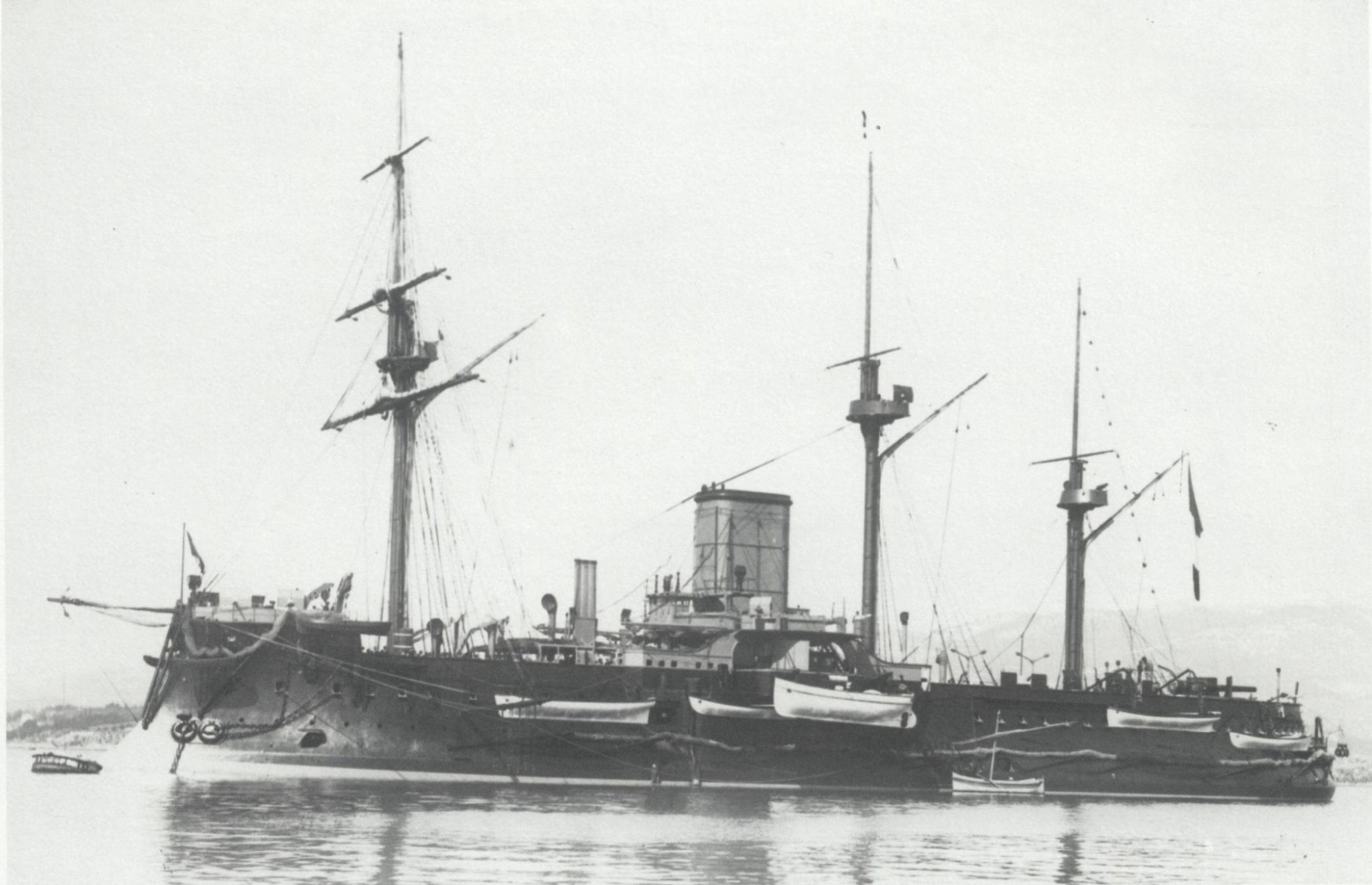

Francuskie pancerniki Colbert i Trident. Zwodowane w latach 1875 i 1876, w służbie 1877 i 1878. Wyporność 8750 ton, prędkość 14 węzłów. Wymiary: 96,9 x 17,5 x 8,5 m. Uzbrojenie: 8x274 BL, 1x240 BL, 8x138 BL. Potem 2x138 zamieniono na 1x240 BL i dodano kilkanaście działek rewolwerowych 37 mm. Pancerz burtowy 220-180mm, bateria 160mm. Konstrukcja jeszcze mieszana (drewniano-żelazna). Wycofane ze służby w pod koniec lat 90 XIX wieku.
Załączniki

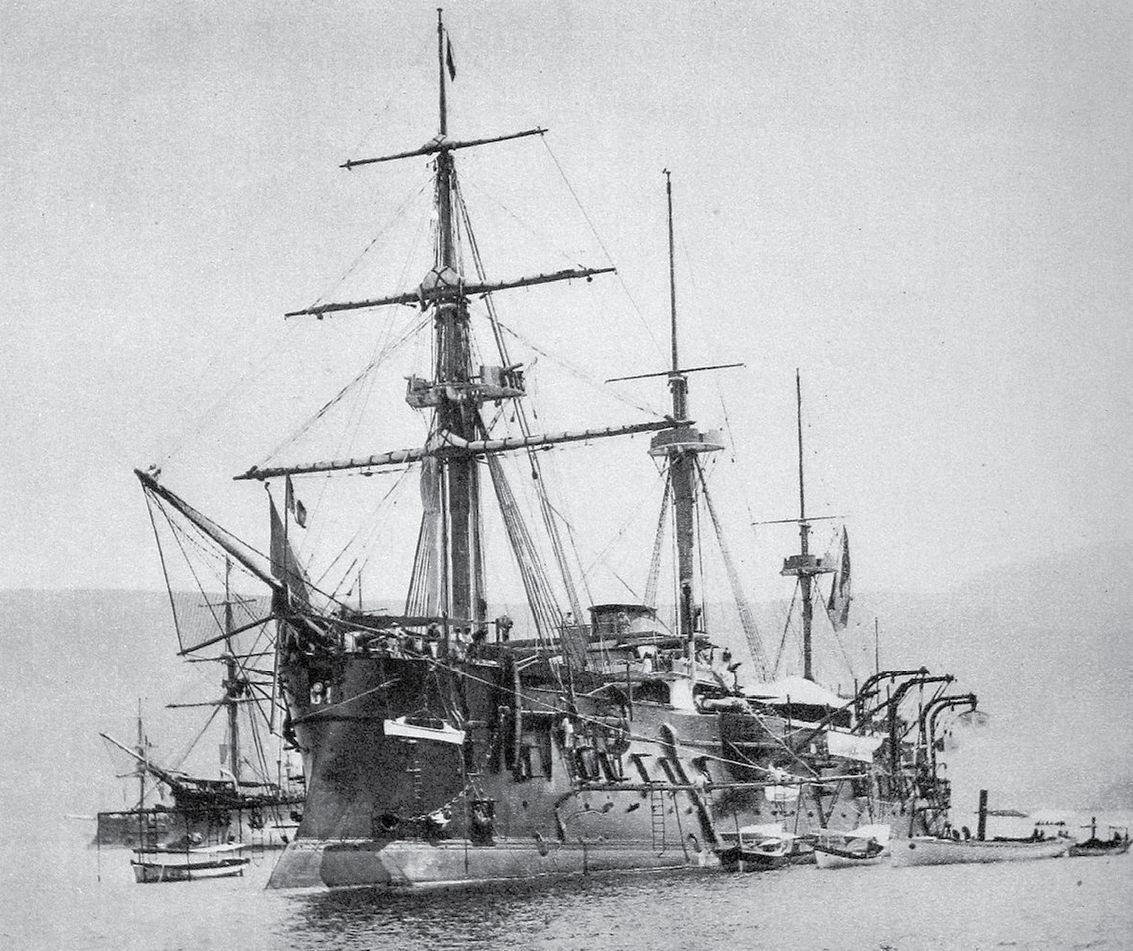

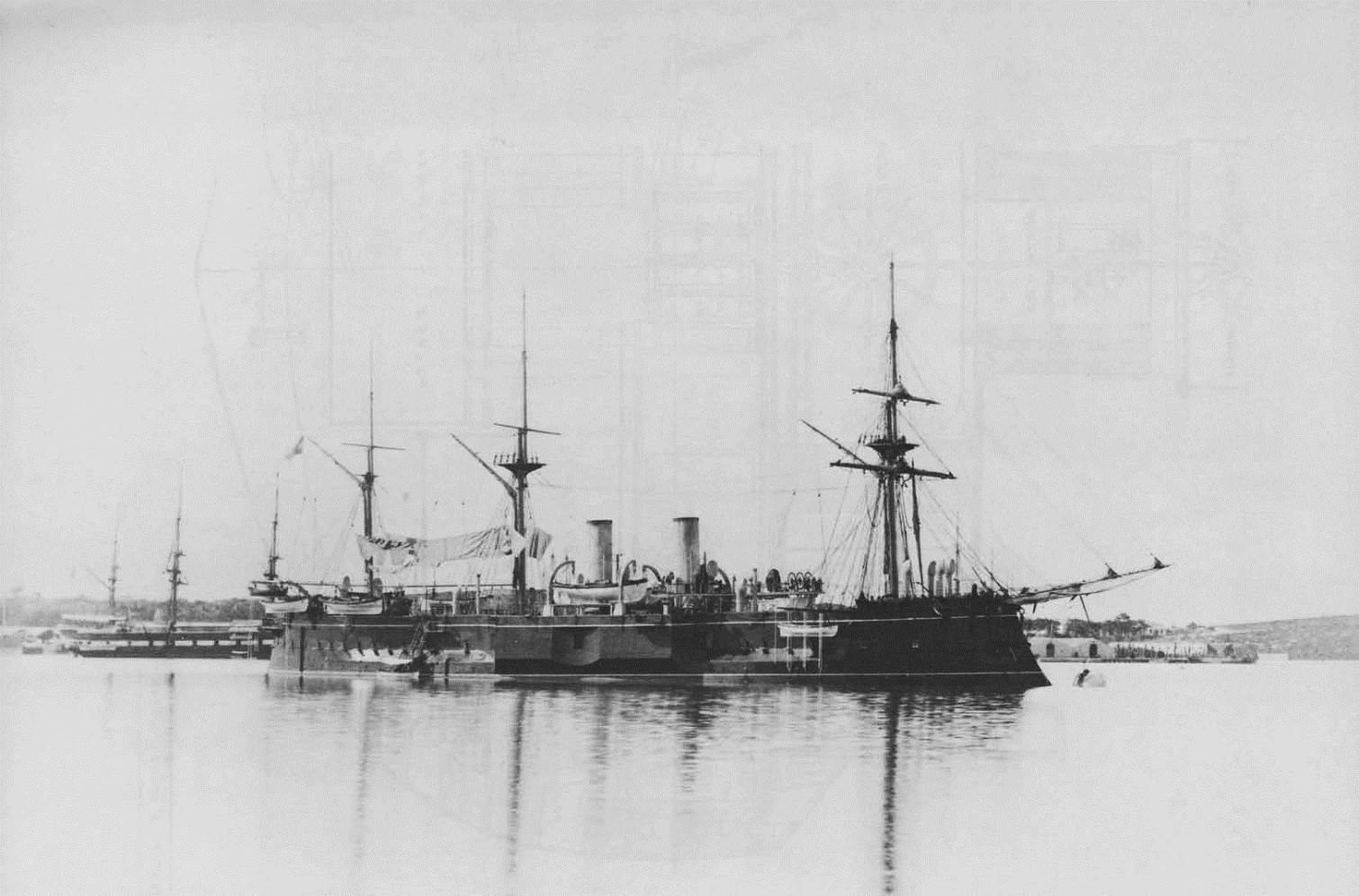

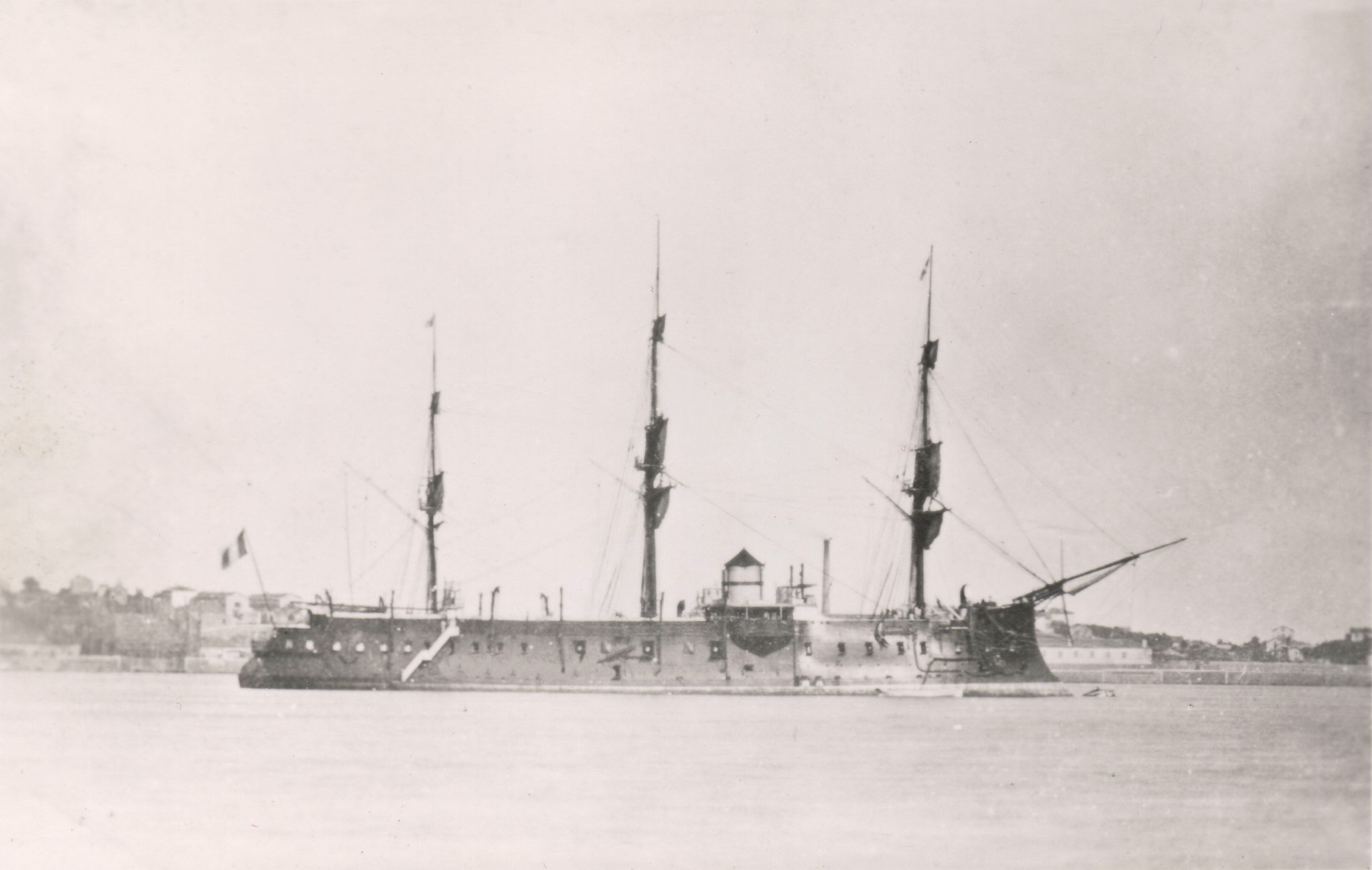

Colbert 11.png
Colbert 11.png (856.59 KiB) Przejrzano 2139 razy
Colbert 12.png
Colbert 12.png (2.47 MiB) Przejrzano 2139 razy
Colbert NH 74888.jpeg
Colbert NH 74888.jpeg (120.86 KiB) Przejrzano 2139 razy

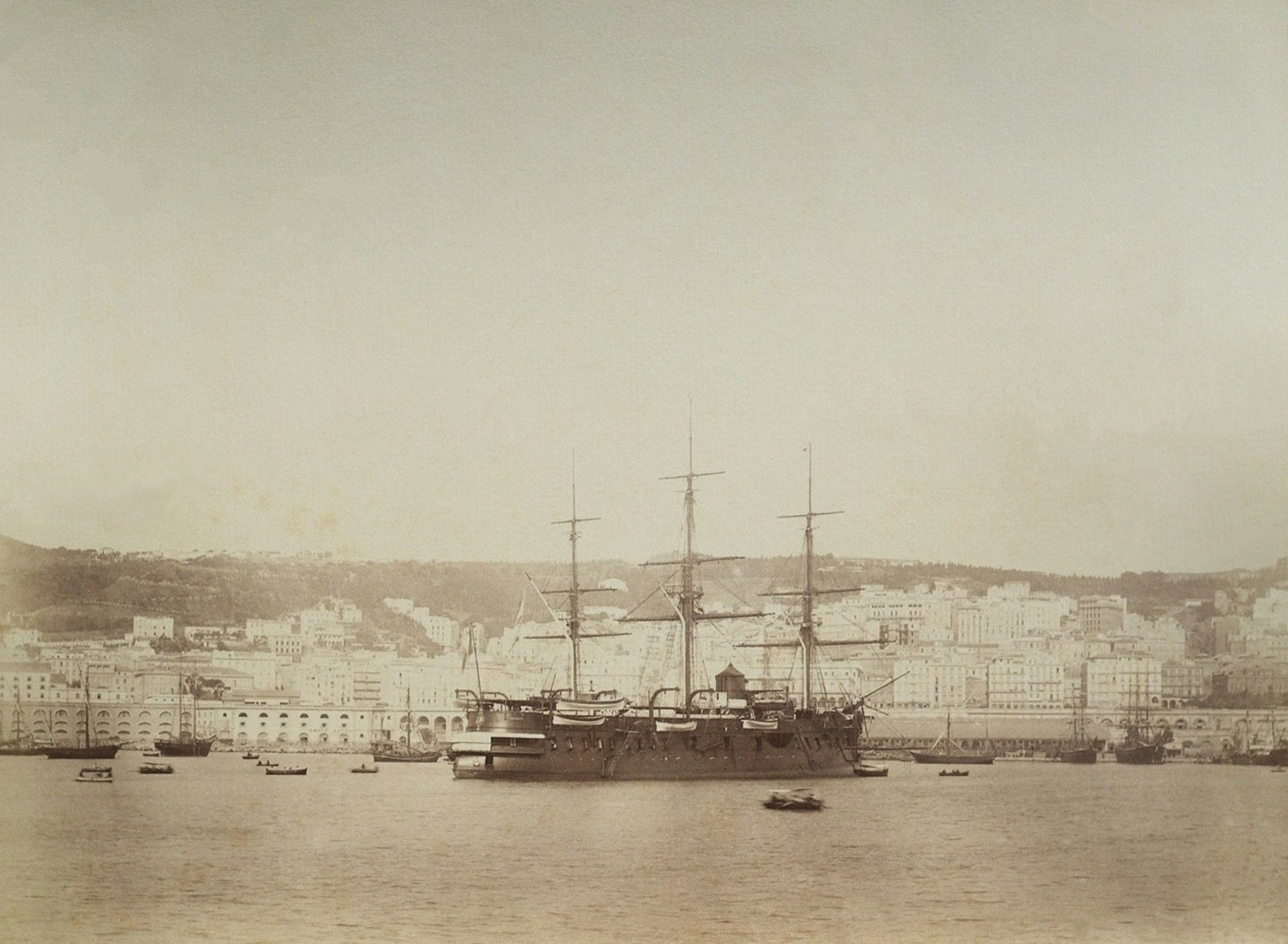

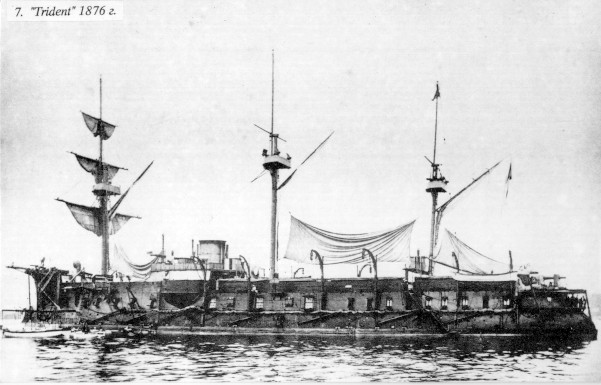

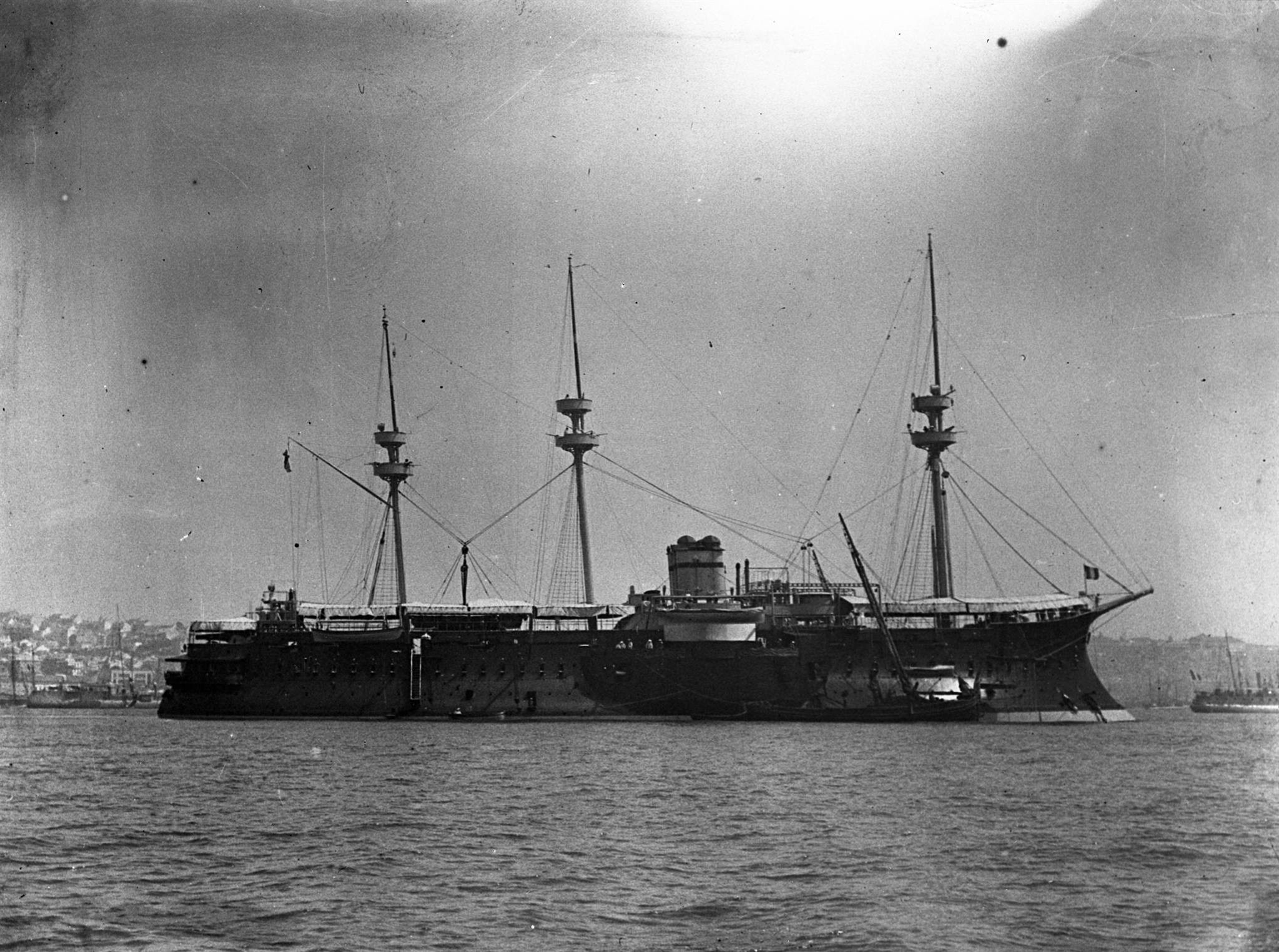

Trident (Algier).jpg
Trident (Algier).jpg (484.83 KiB) Przejrzano 2139 razy

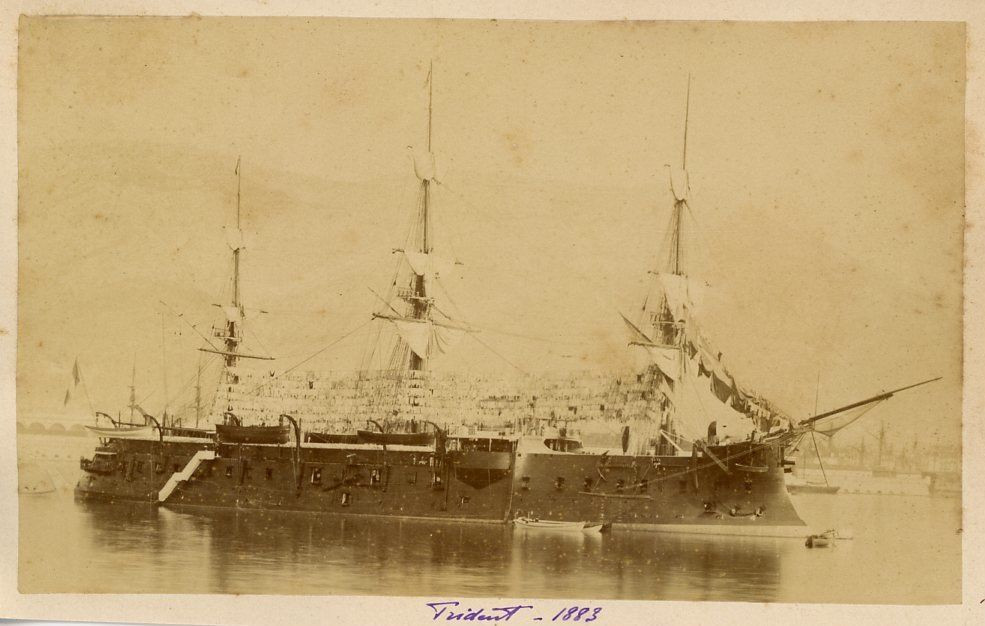

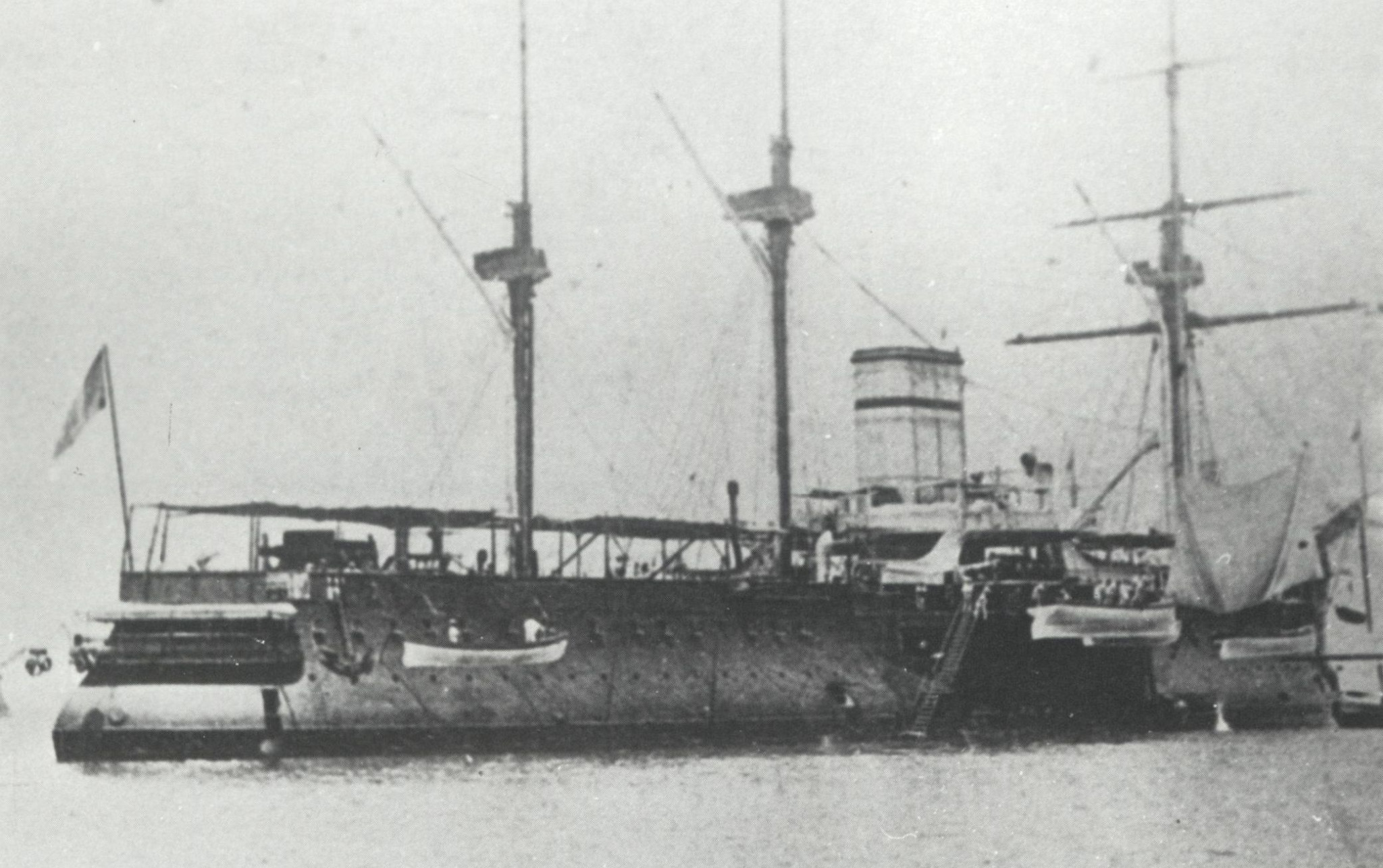

Trident 1.jpg
Trident 1.jpg (152.38 KiB) Przejrzano 2139 razy
Trident 2.jpg
Trident 2.jpg (127.22 KiB) Przejrzano 2139 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

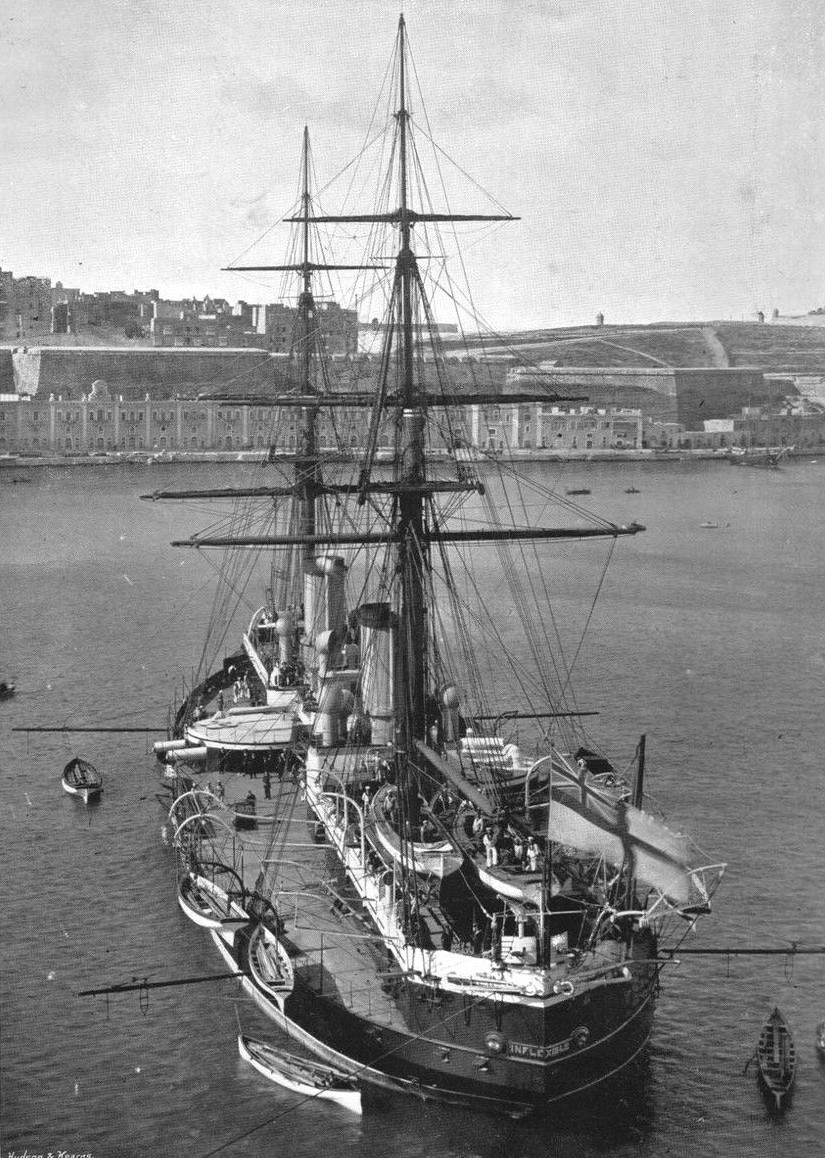

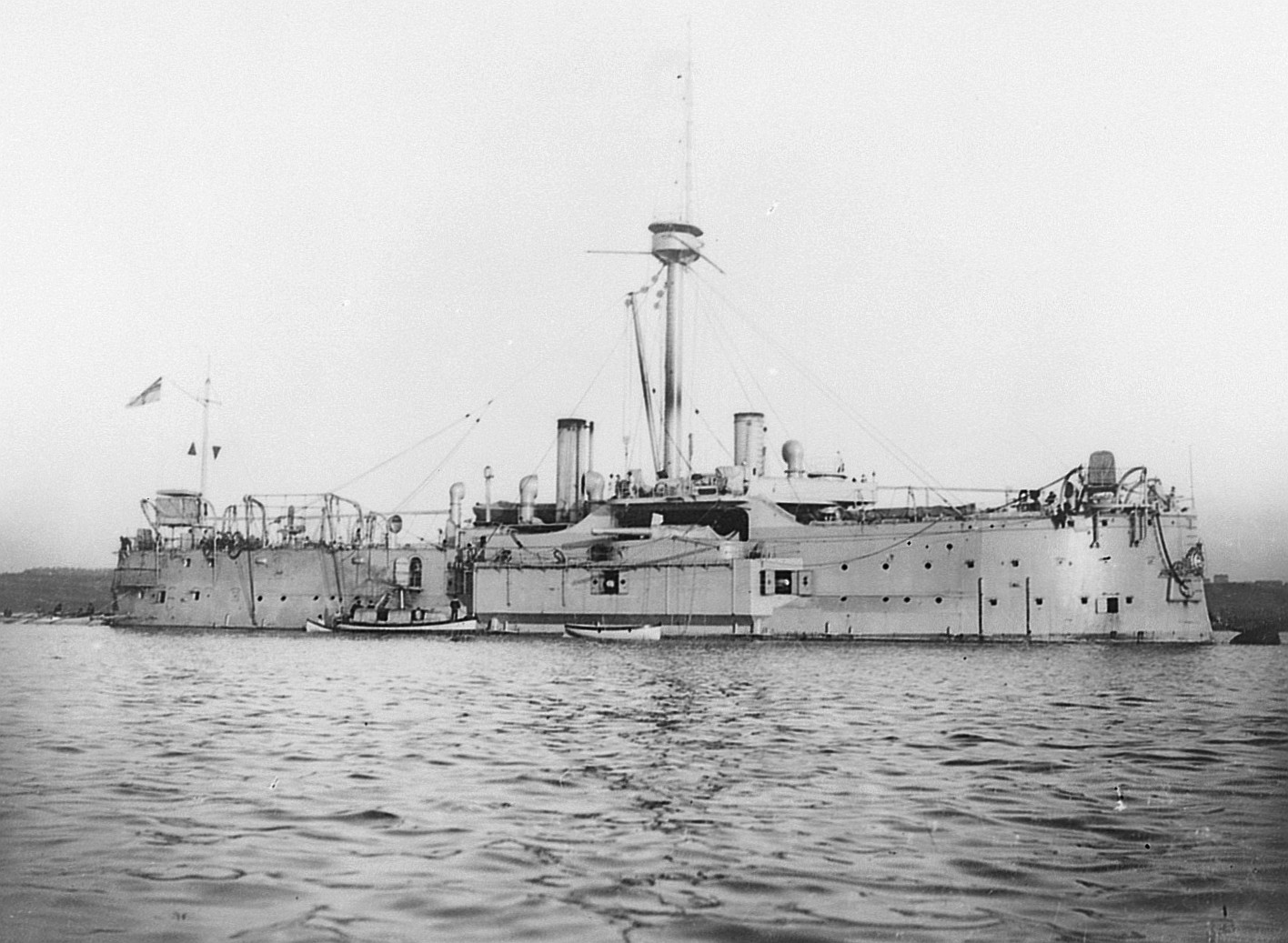

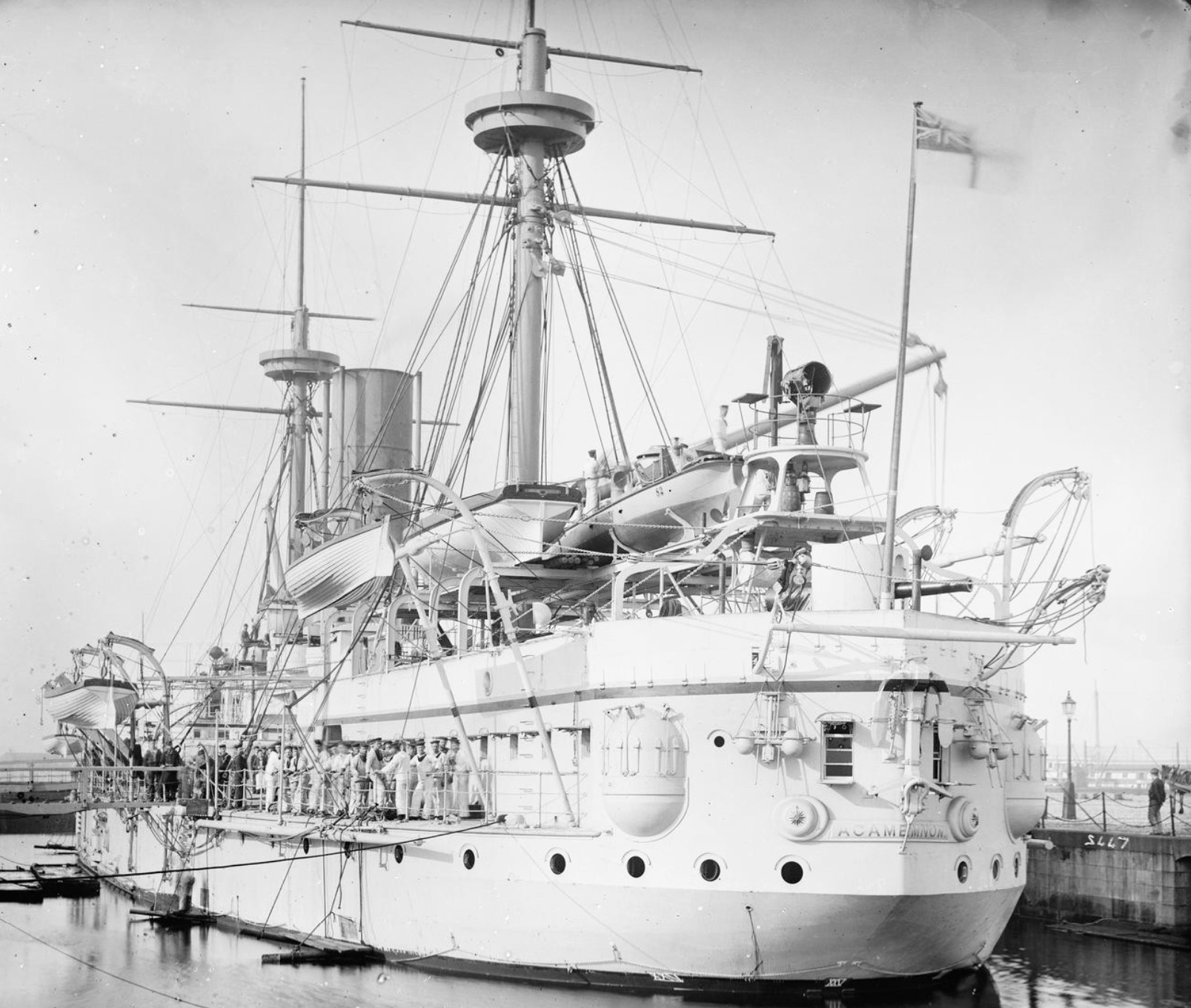

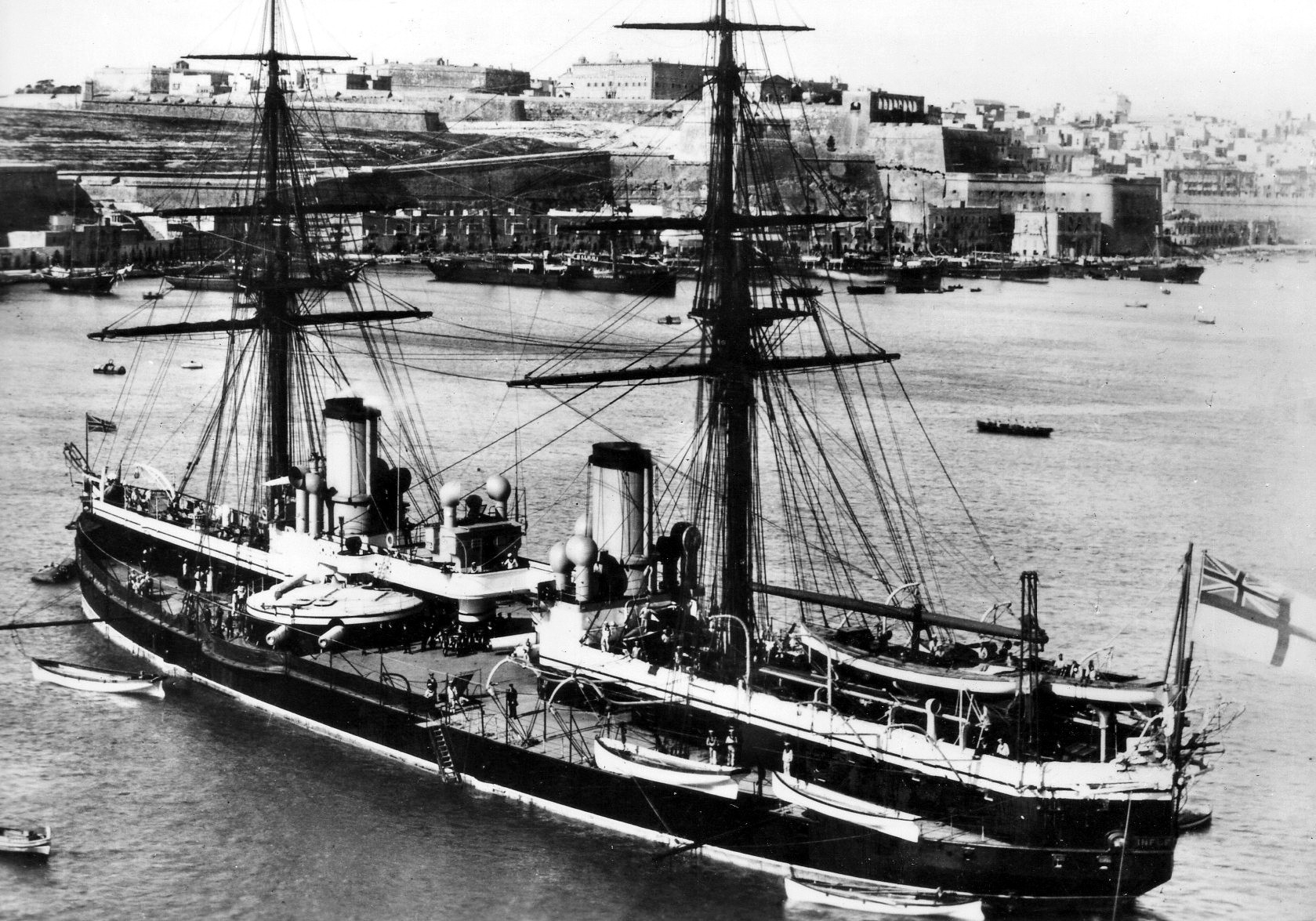

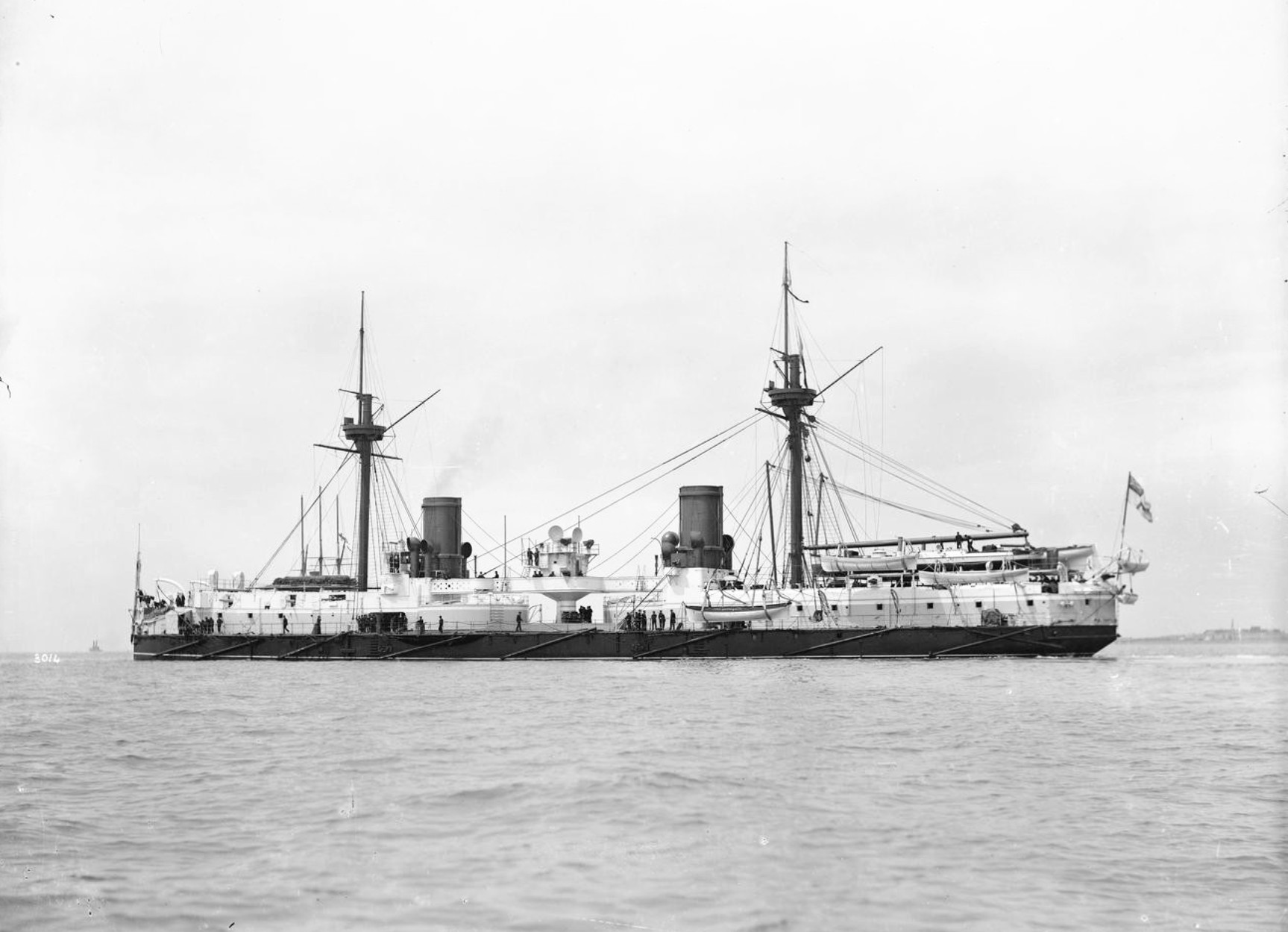

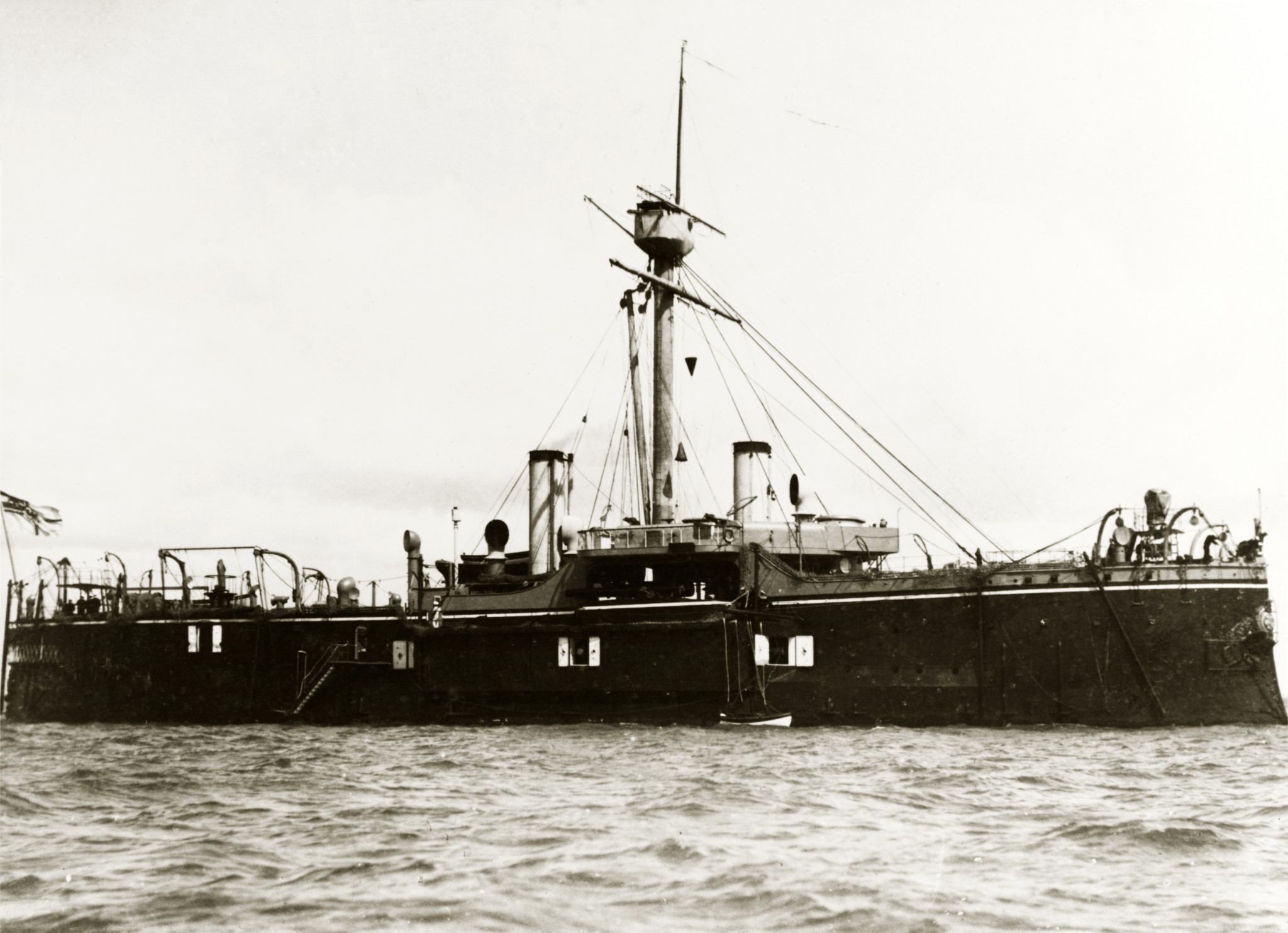

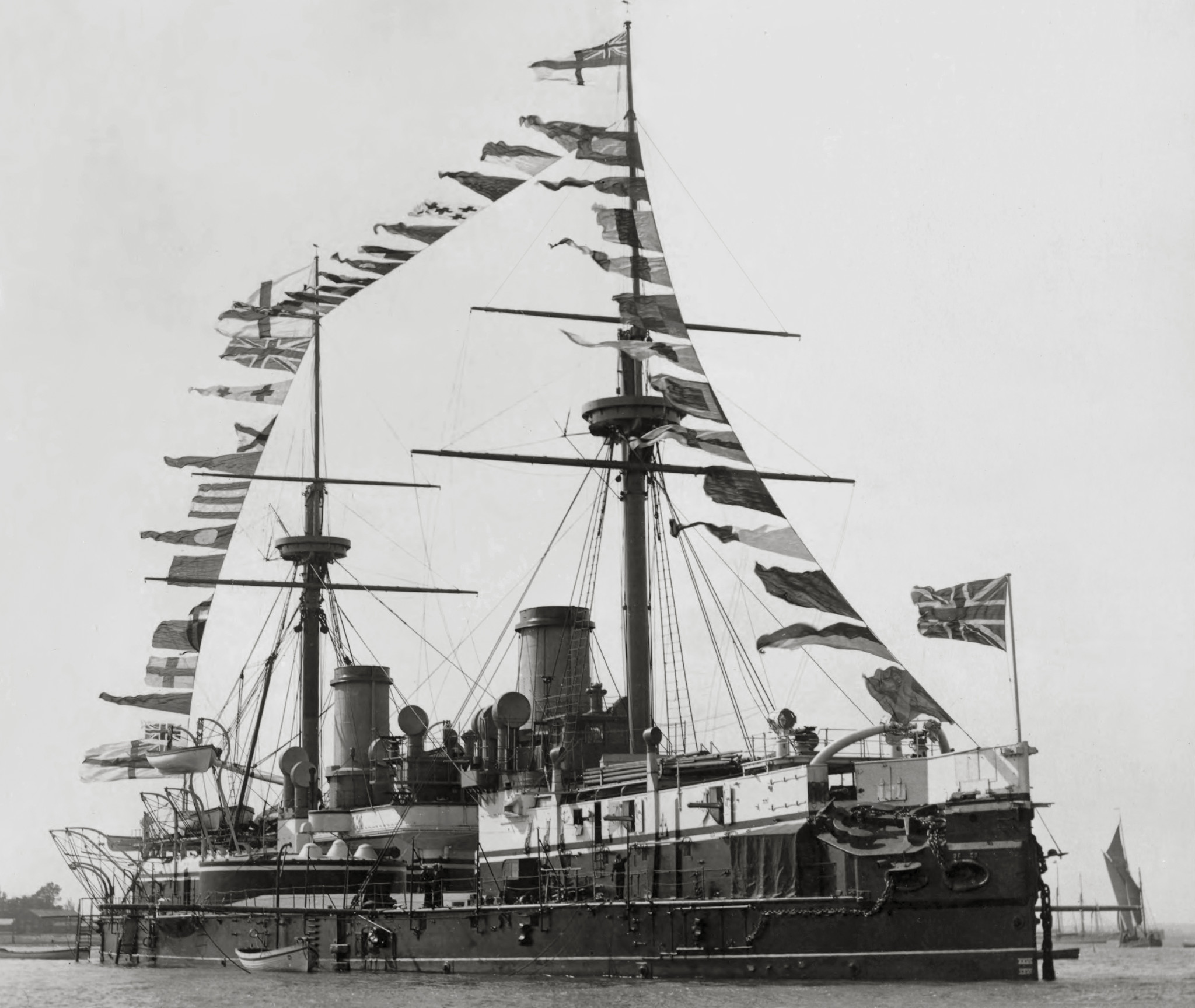

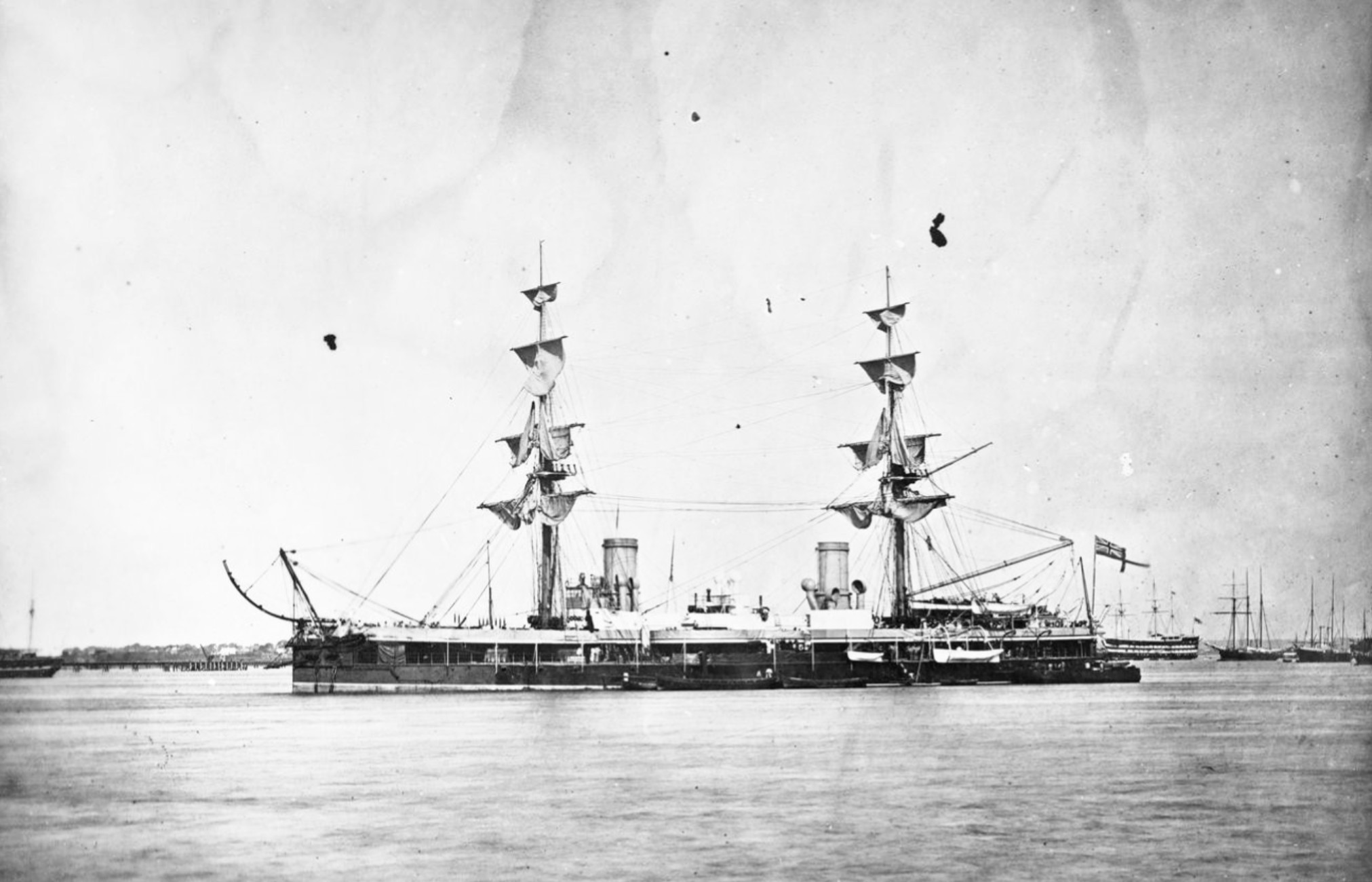

Brytyjskie pancernik Inflexible. Pierwszy brytyjski pancernik cytadelowy zainspirowany włoskimi okrętami typu Duilio. Zwodowany w 1876 roku, w służbie 1881. Wyporność 11880 ton, prędkość 14,5-15 węzła. Wymiary: 97,5 x 22,9 x 7,8 m. Uzbrojenie: 4x406 ML, 6x95 BL, 4 wt. W drugiej połowie lat 80 armaty 95mm BL zostały zastąpione armatami 102mm BL, a w latach 90 armatami 120mm QF (dodano też kilka lekkich działek szybkostrzelnych). Okręt uczestniczył w bombardowaniu Aleksandrii w 1882 roku. Wycofany ze służby na początku XX wieku (choć już wcześniej przez jakiś czas był tylko w rezerwie).
Załączniki

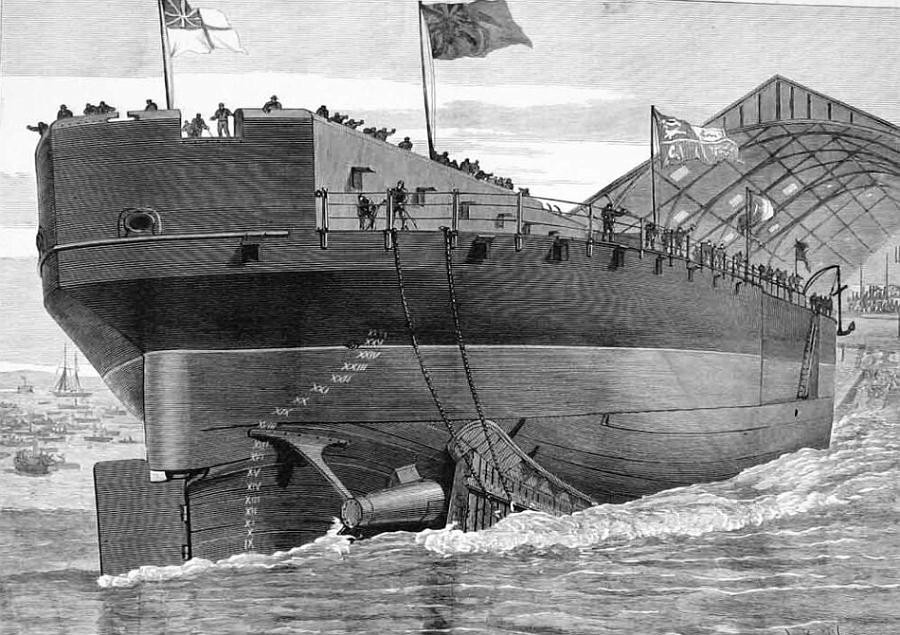

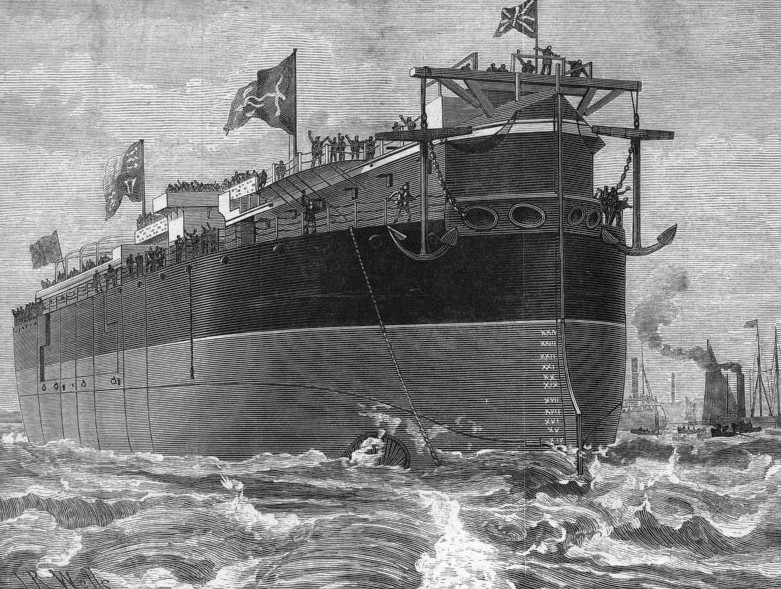

Inflexible (wodowanie ILN).jpg
Inflexible (wodowanie ILN).jpg (179.26 KiB) Przejrzano 2092 razy

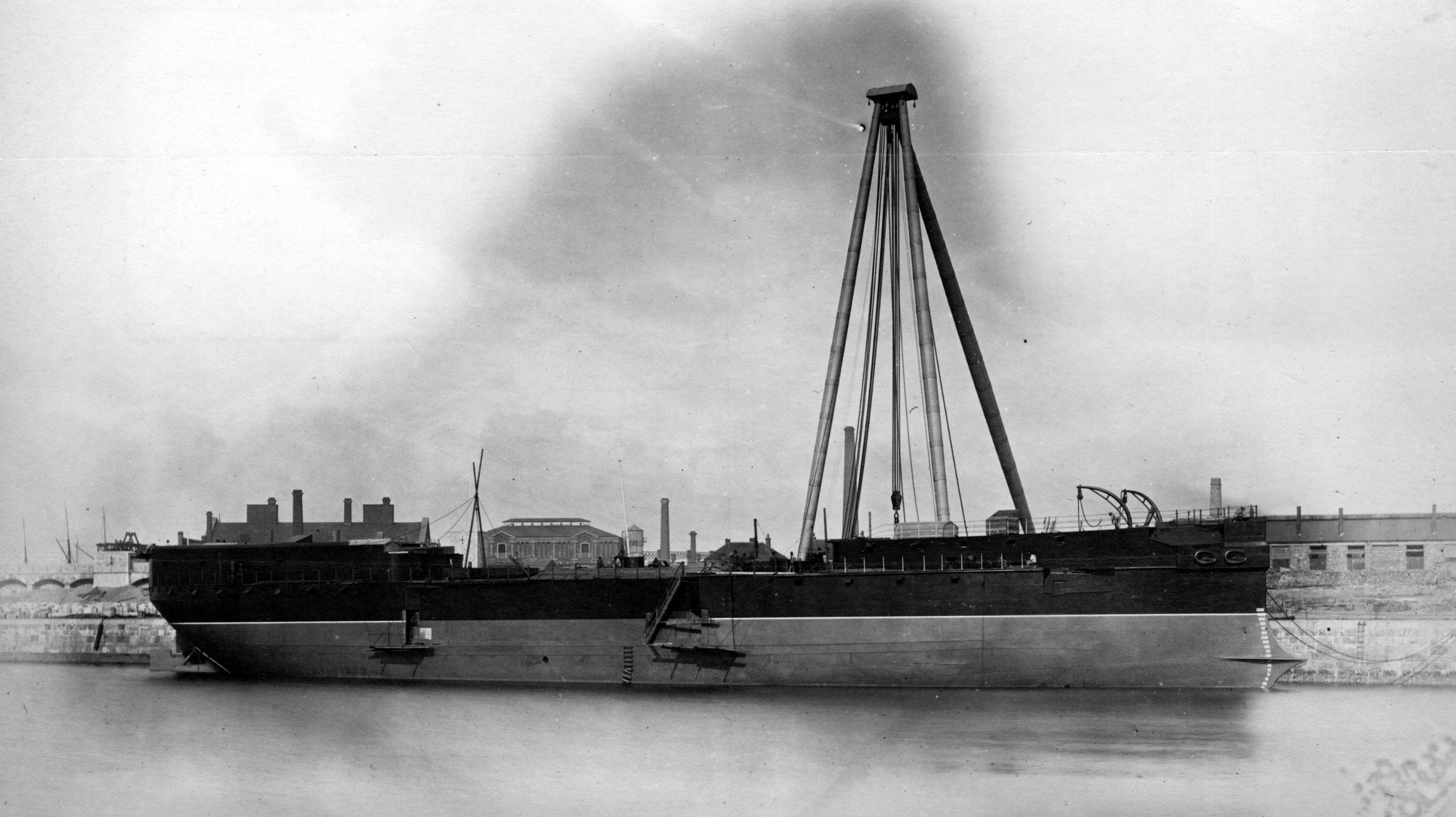

inflexible (po wodowaniu).jpg
inflexible (po wodowaniu).jpg (458.43 KiB) Przejrzano 2092 razy

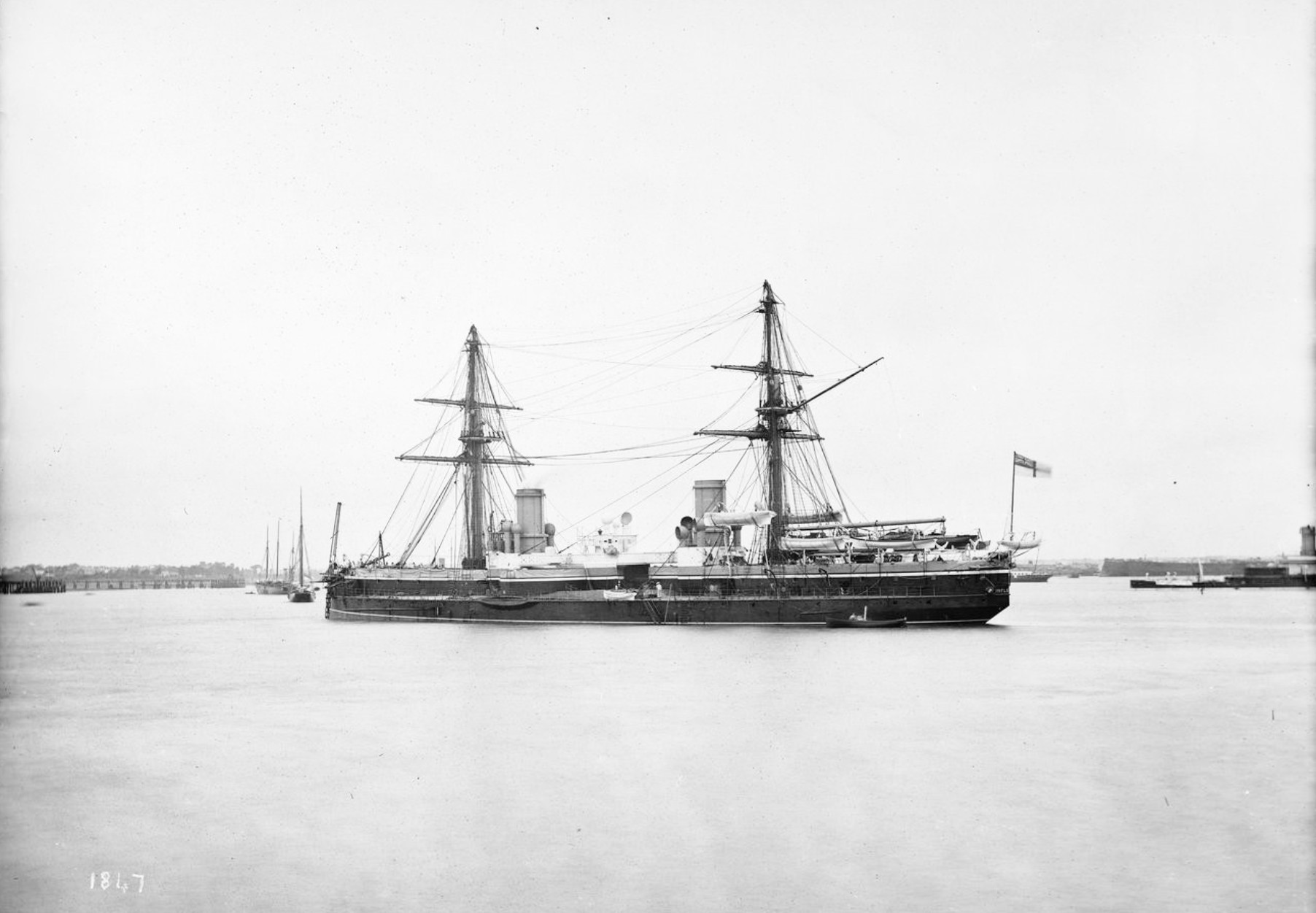

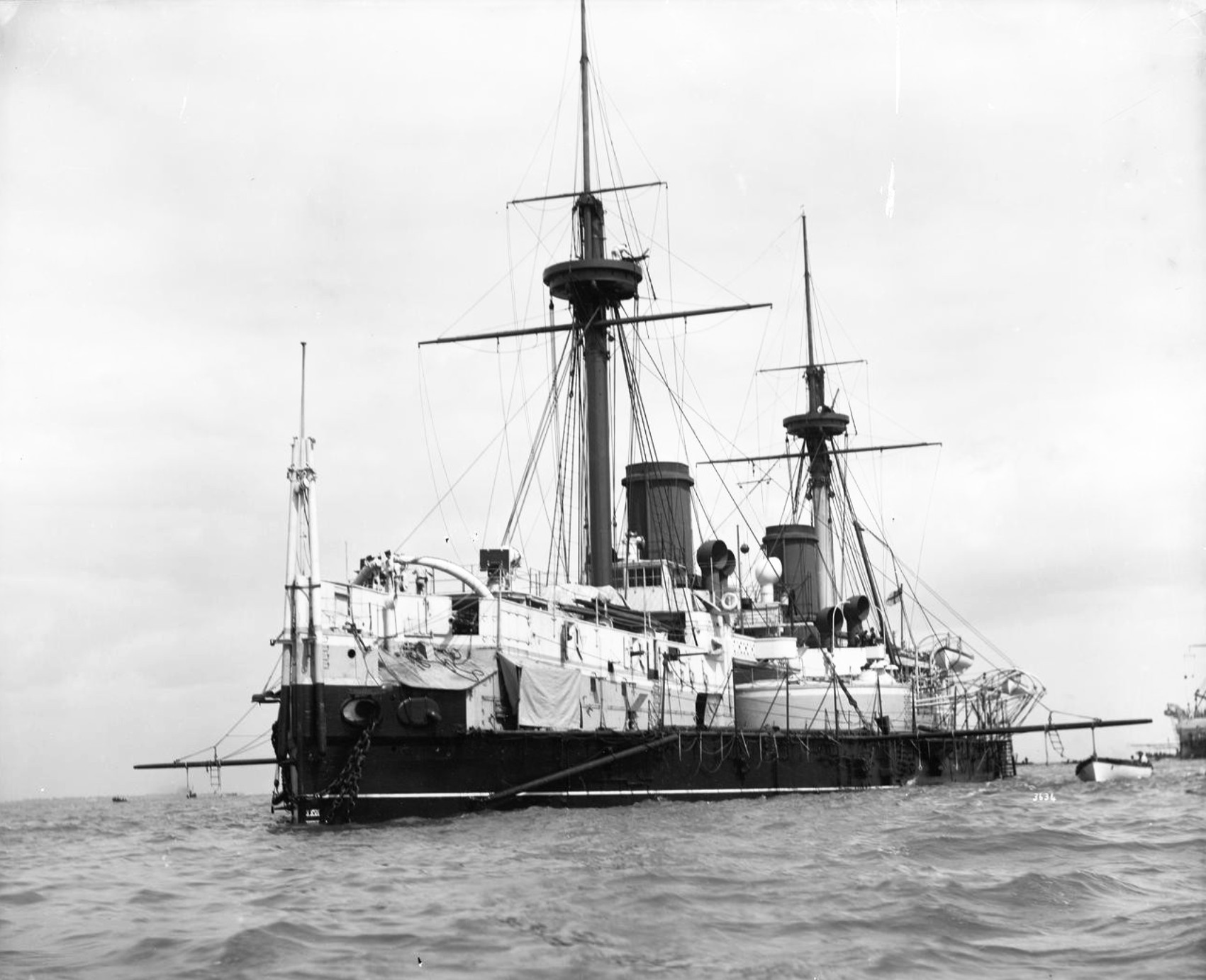

inflexible (lata 80).jpg
inflexible (lata 80).jpg (337.15 KiB) Przejrzano 2092 razy

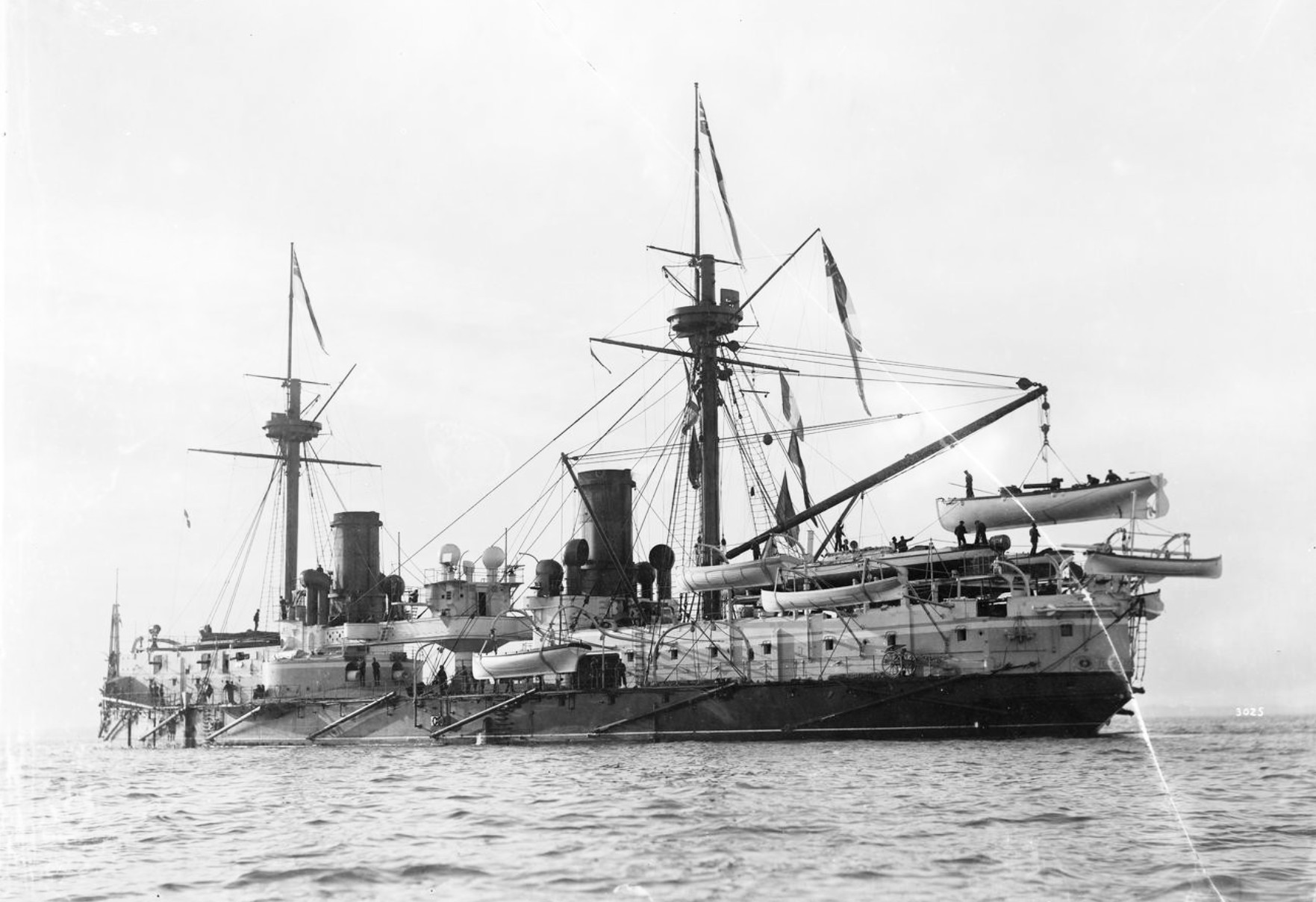

inflexible (pocz. okres służby).jpg
inflexible (pocz. okres służby).jpg (603.24 KiB) Przejrzano 2092 razy

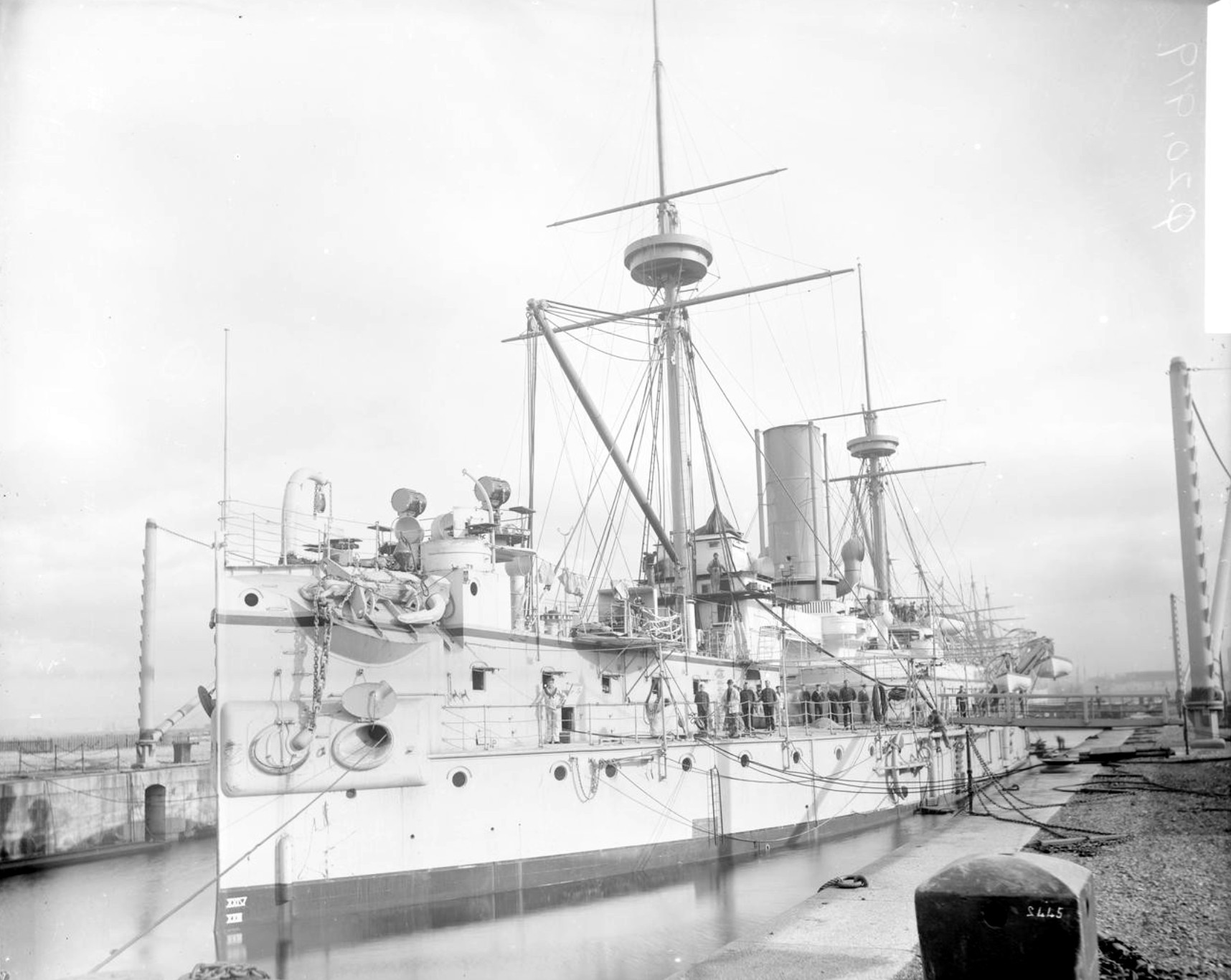

inflexible (zaraz po wejściu do słuzby).jpg
inflexible (zaraz po wejściu do słuzby).jpg (331.84 KiB) Przejrzano 2092 razy

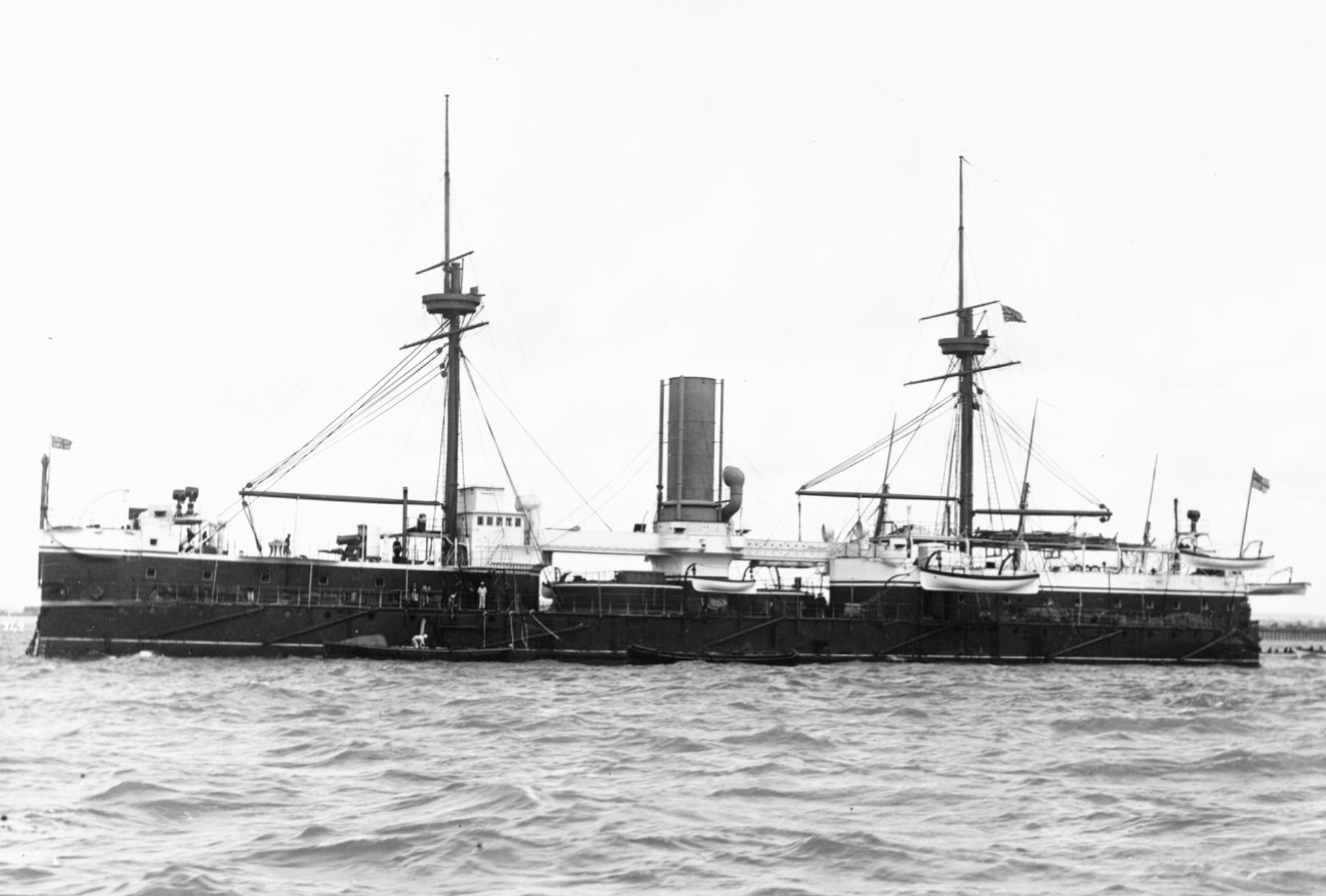

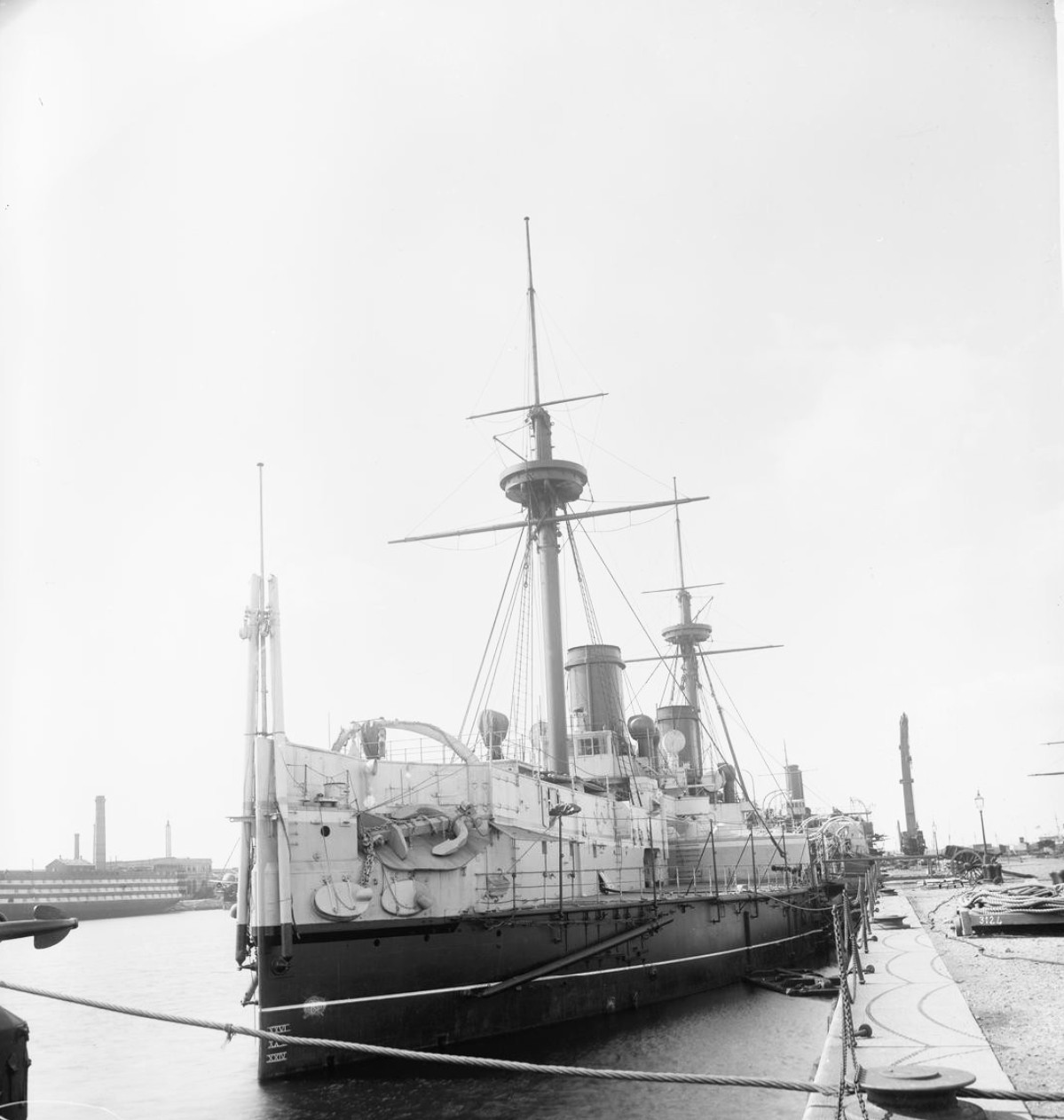

Inflexible 1.jpg
Inflexible 1.jpg (498.03 KiB) Przejrzano 2092 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

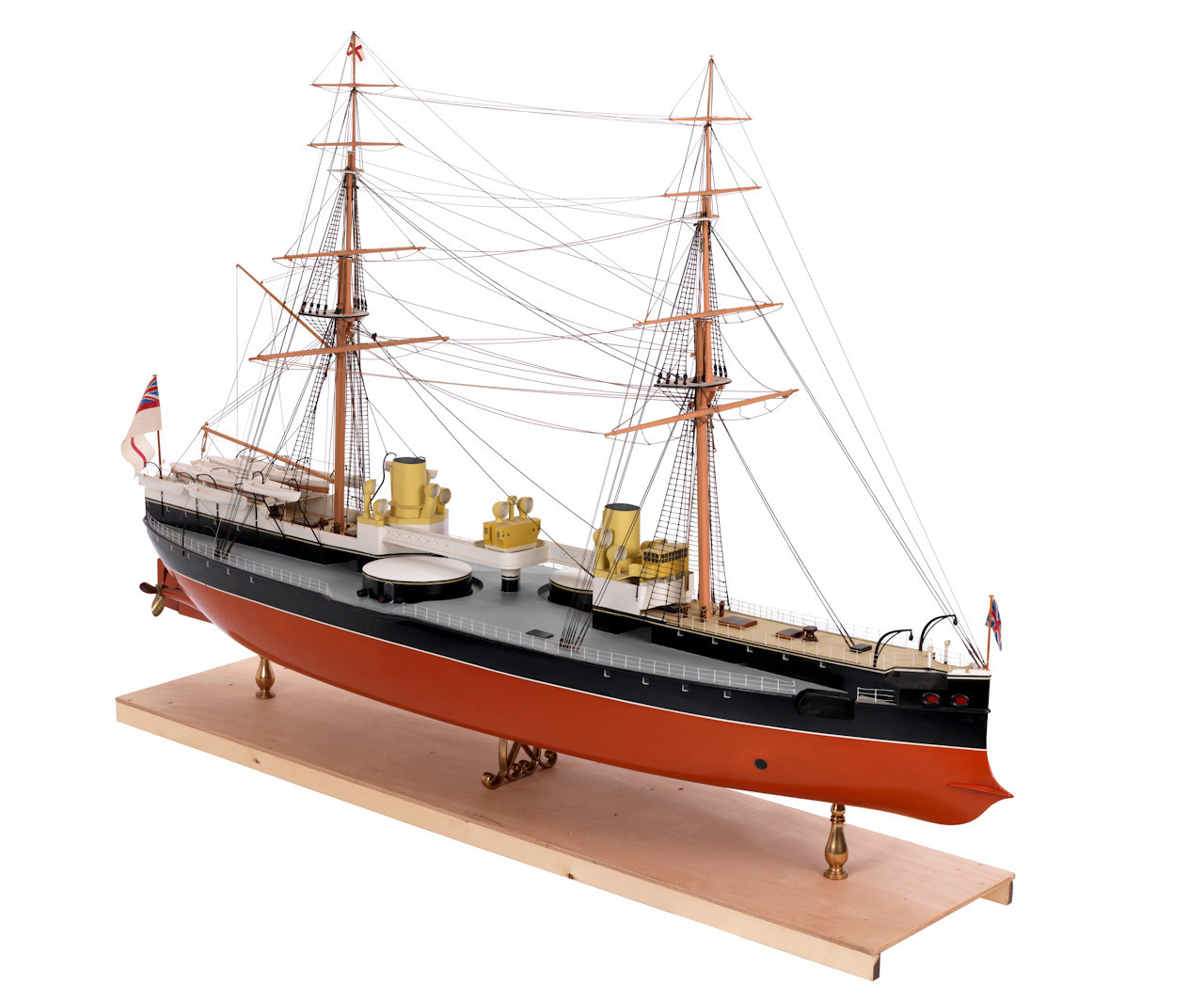

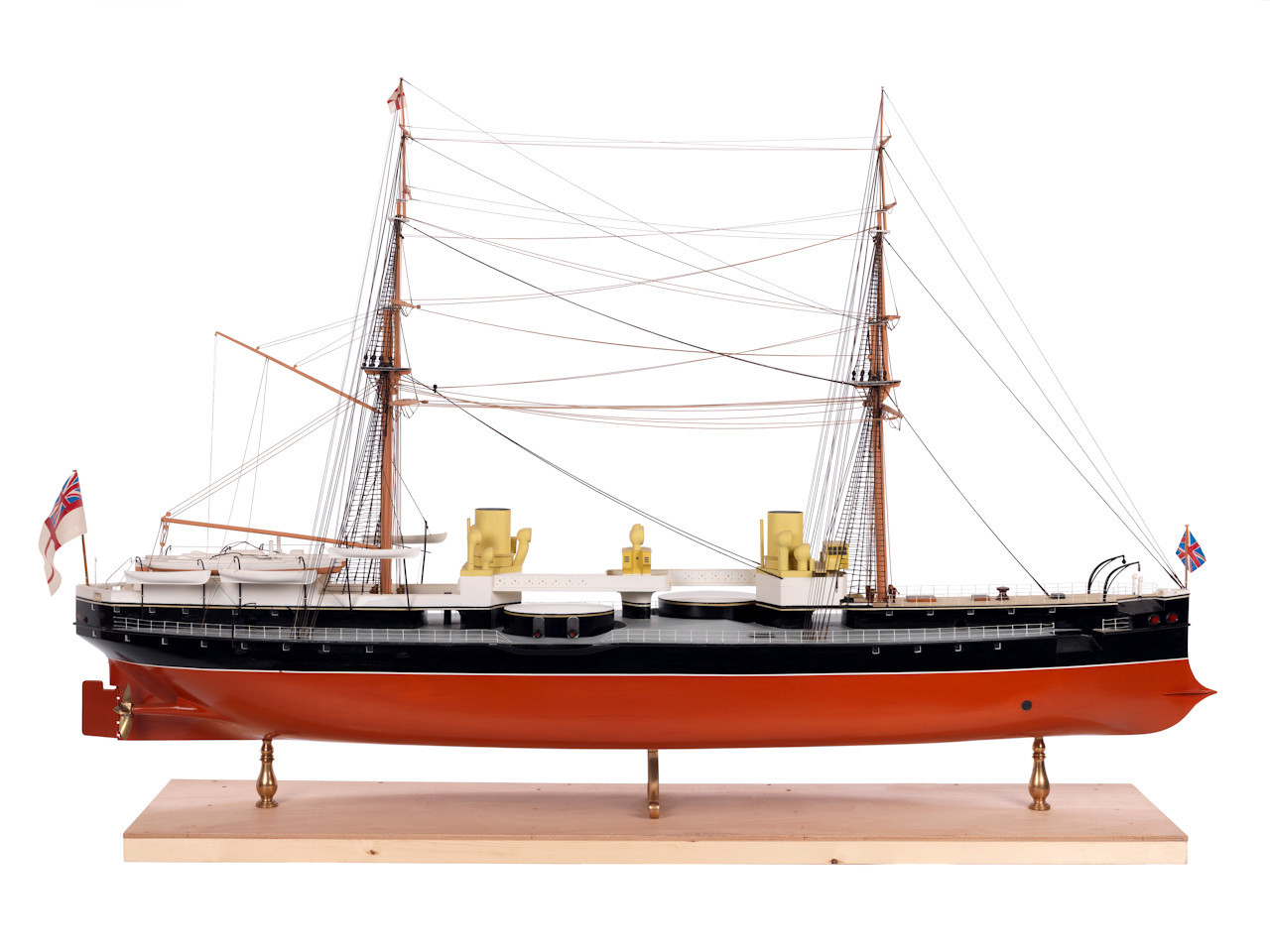

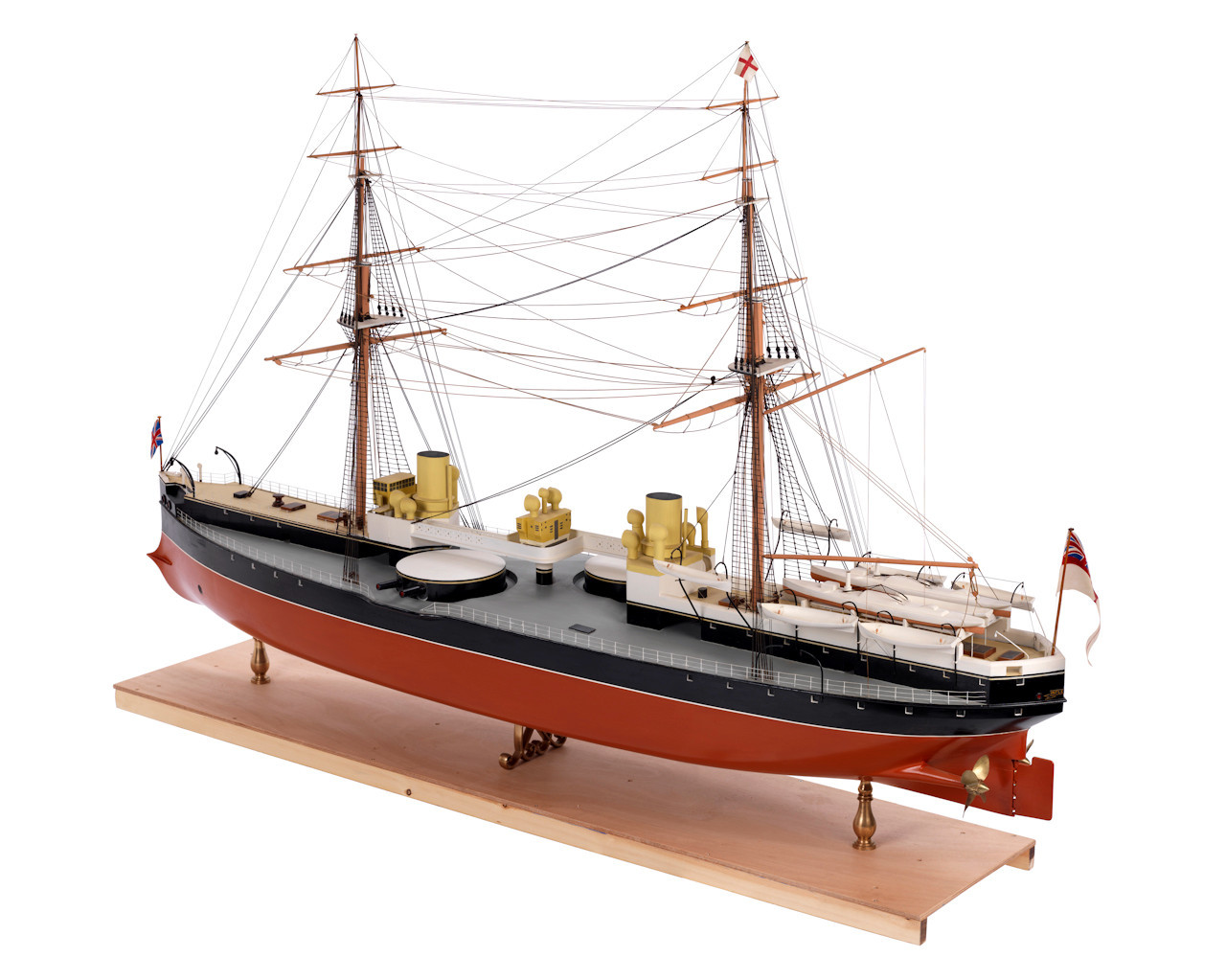

Jeszcze kilka dodatkowych ujęć Inflexible
Załączniki
inflexible (model 2).jpg
inflexible (model 2).jpg (186.17 KiB) Przejrzano 2060 razy
inflexible (model 3).jpg
inflexible (model 3).jpg (221.26 KiB) Przejrzano 2060 razy
inflexible (model).jpg
inflexible (model).jpg (219.45 KiB) Przejrzano 2060 razy
inflexible r5.jpg
inflexible r5.jpg (187.91 KiB) Przejrzano 2060 razy
Jerzy
Posty: 83
Rejestracja: 2007-09-17, 09:07

Pancerniki (1860-1880)

Post autor: Jerzy »

Witam.
Obrazek
Awatar użytkownika
dessire_62
Posty: 2018
Rejestracja: 2007-12-31, 16:30
Lokalizacja: Głogów Małopolski

Pancerniki (1860-1880)

Post autor: dessire_62 »

Jerzy pisze: 2023-02-06, 19:47 Witam.
Inflexible, mój ulubiony.

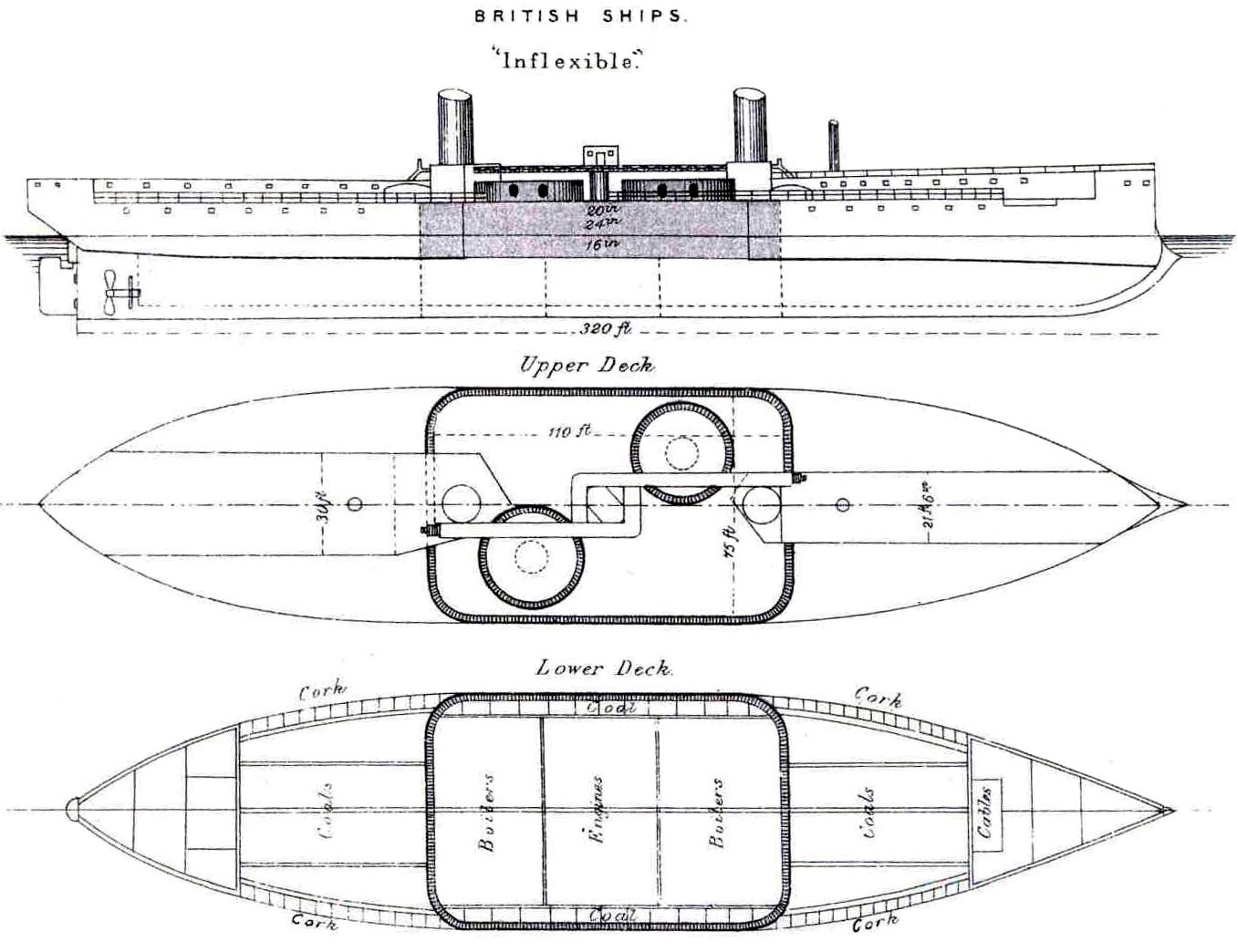

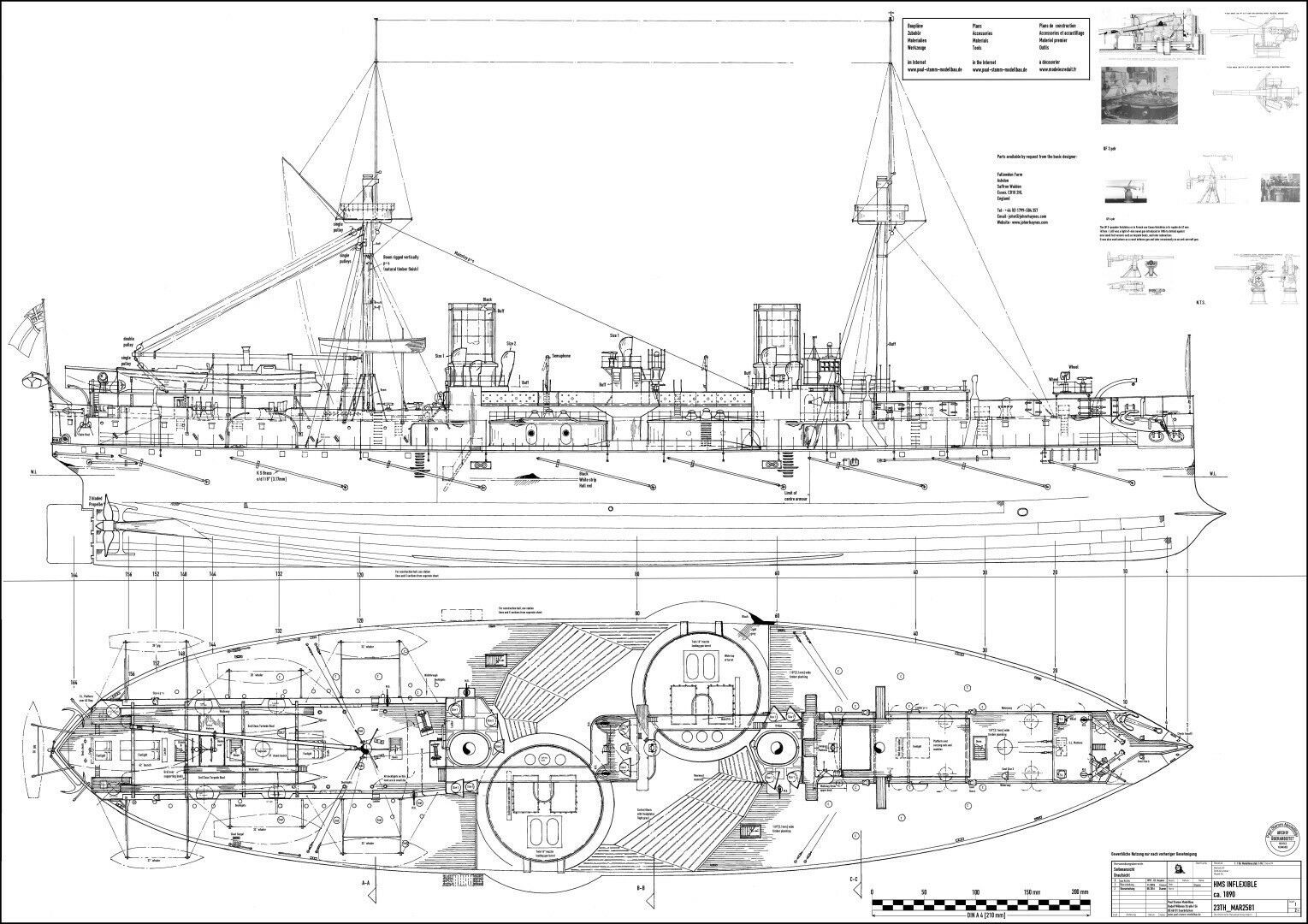

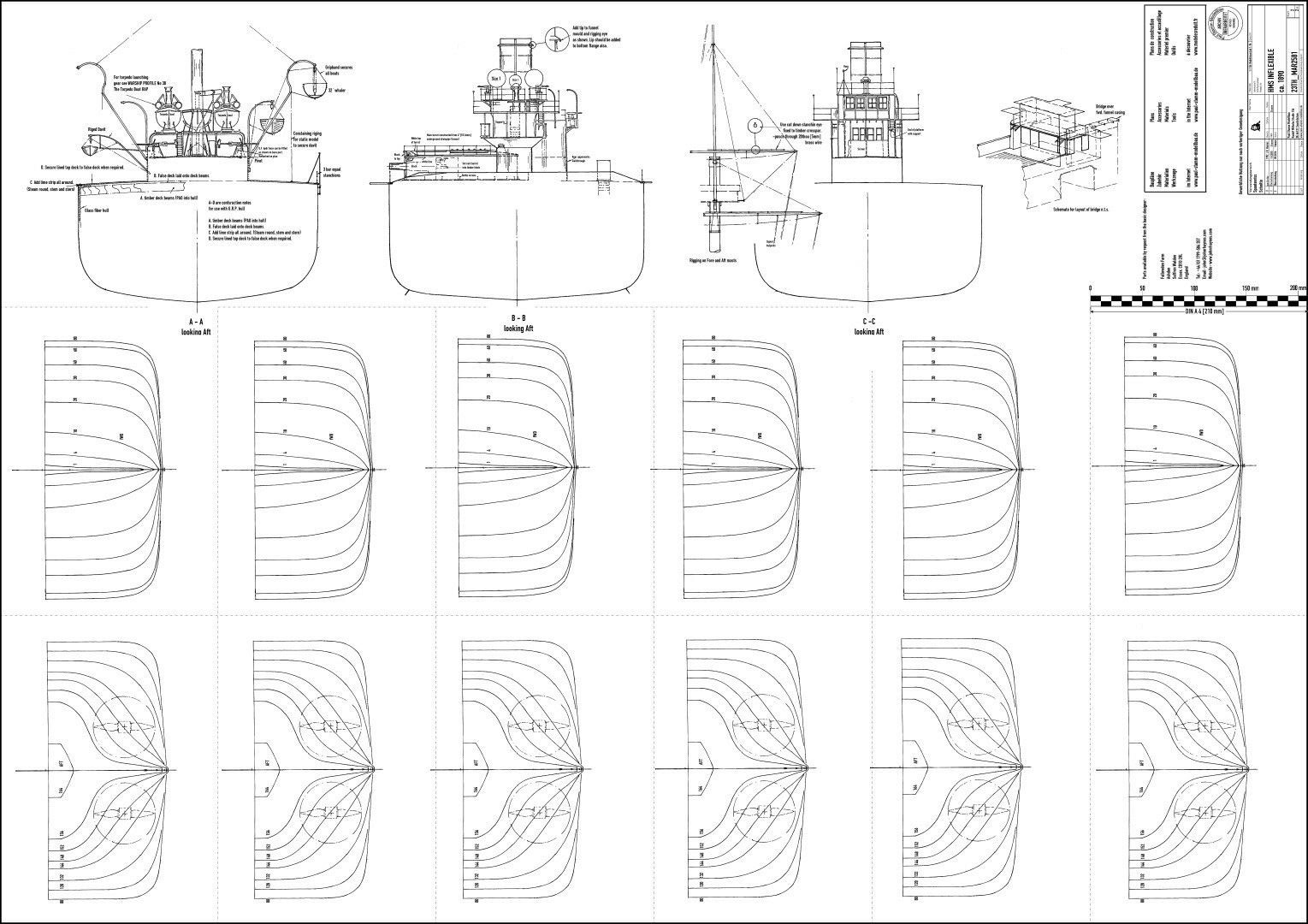

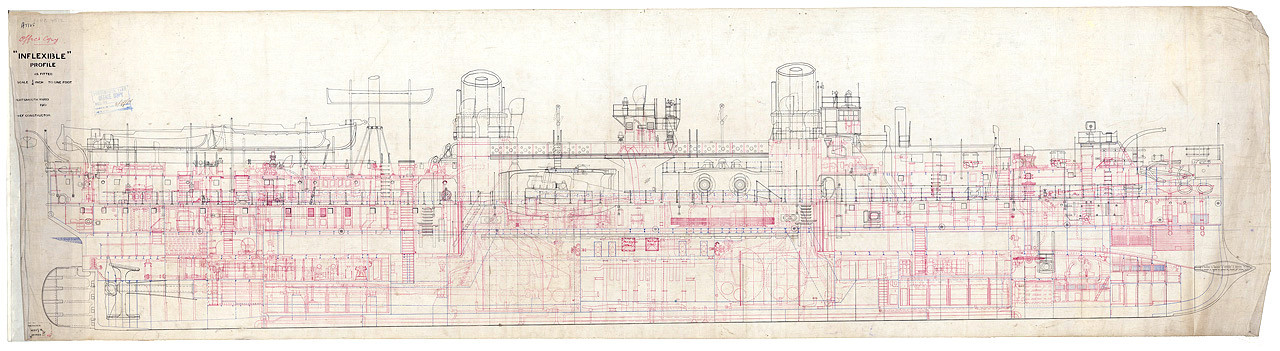

Dla porównania, rysunek znaleziony przeze mnie w sieci.
Załączniki
s-l1600 (4).jpg
s-l1600 (4).jpg (337.68 KiB) Przejrzano 2035 razy
s-l1600 (3).jpg
s-l1600 (3).jpg (271.6 KiB) Przejrzano 2035 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

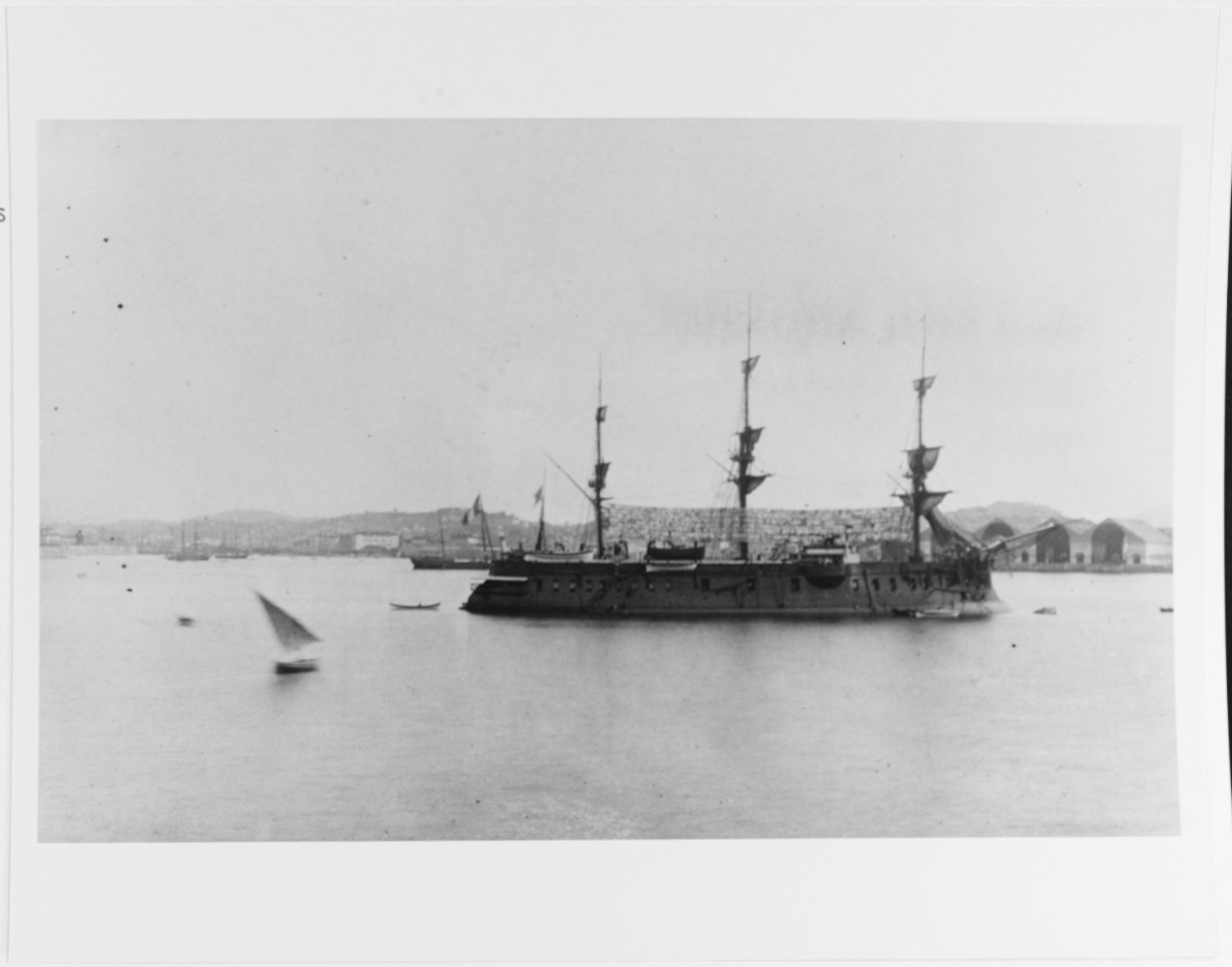

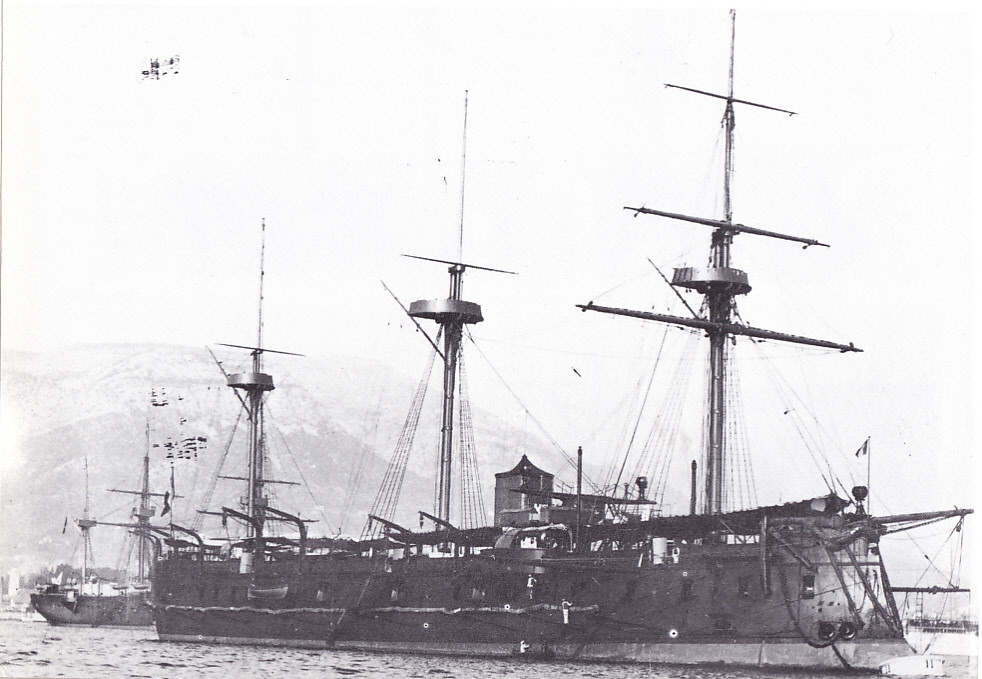

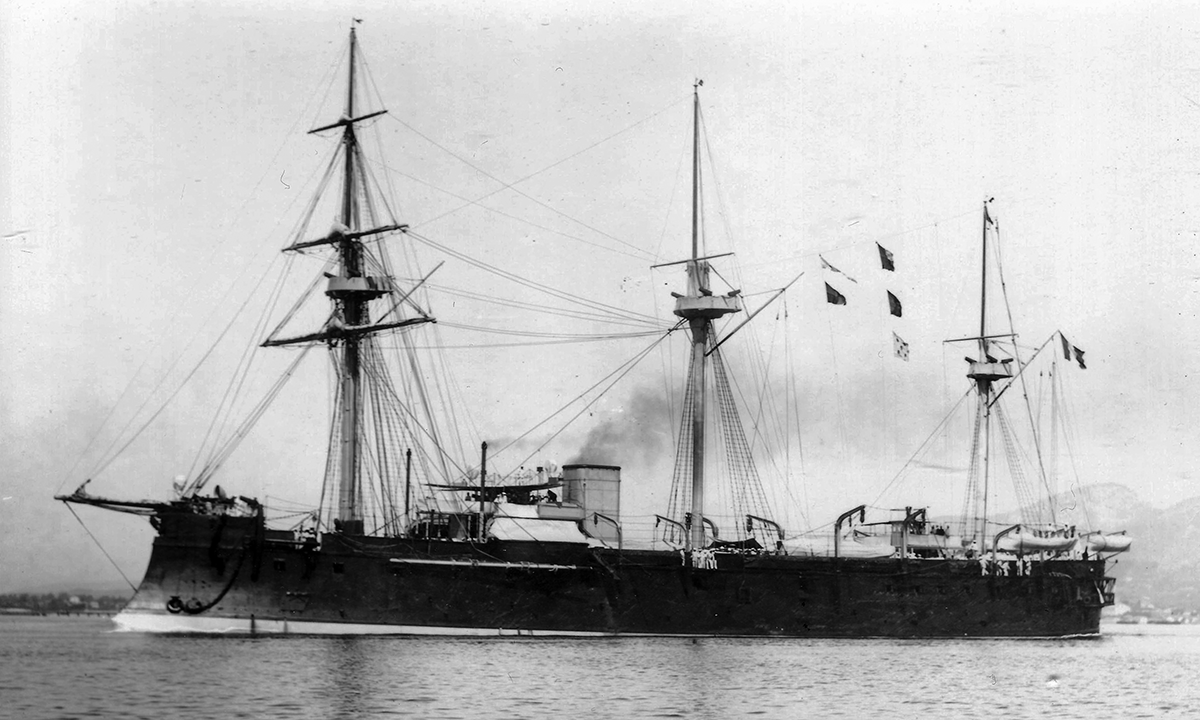

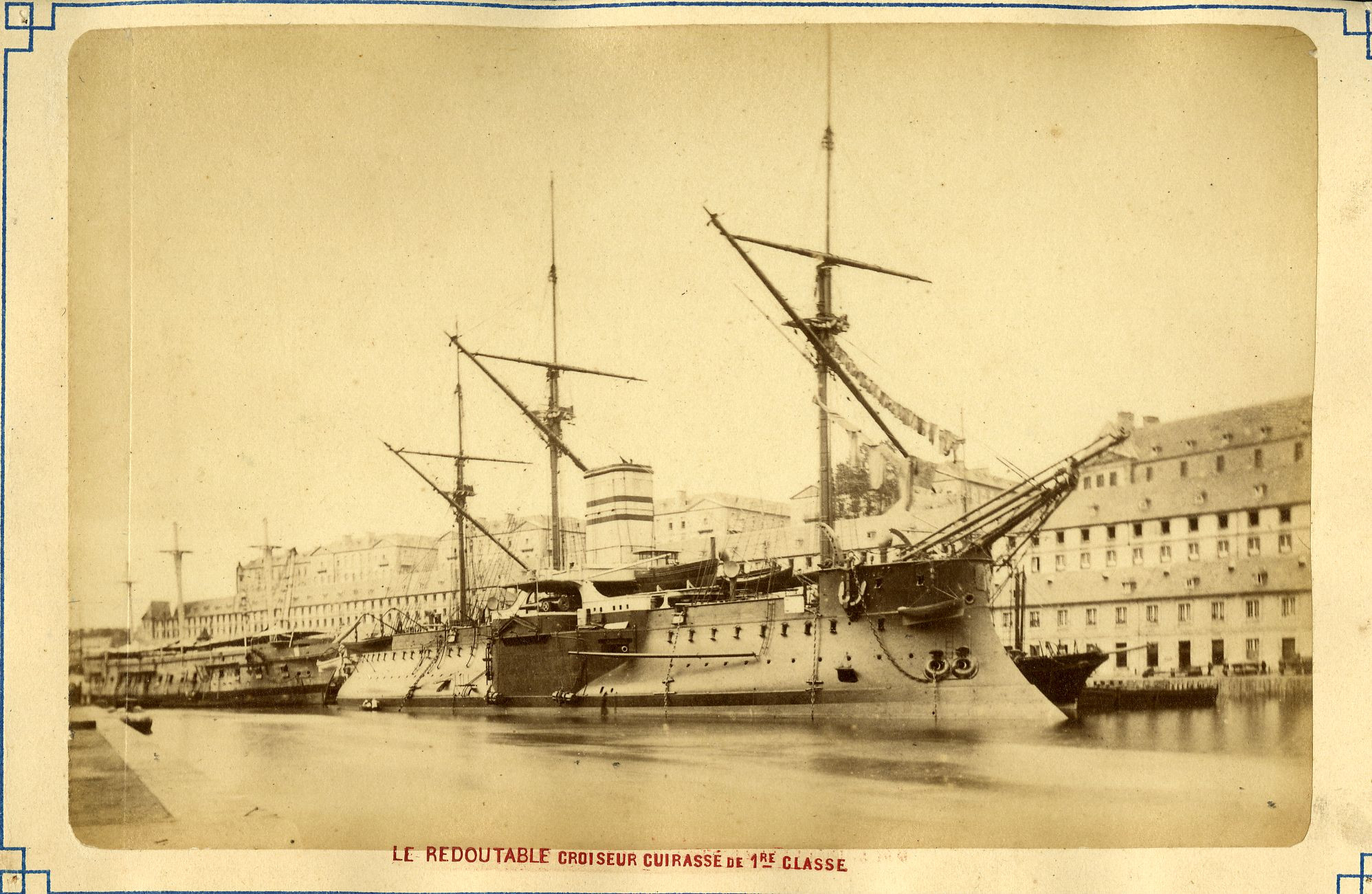

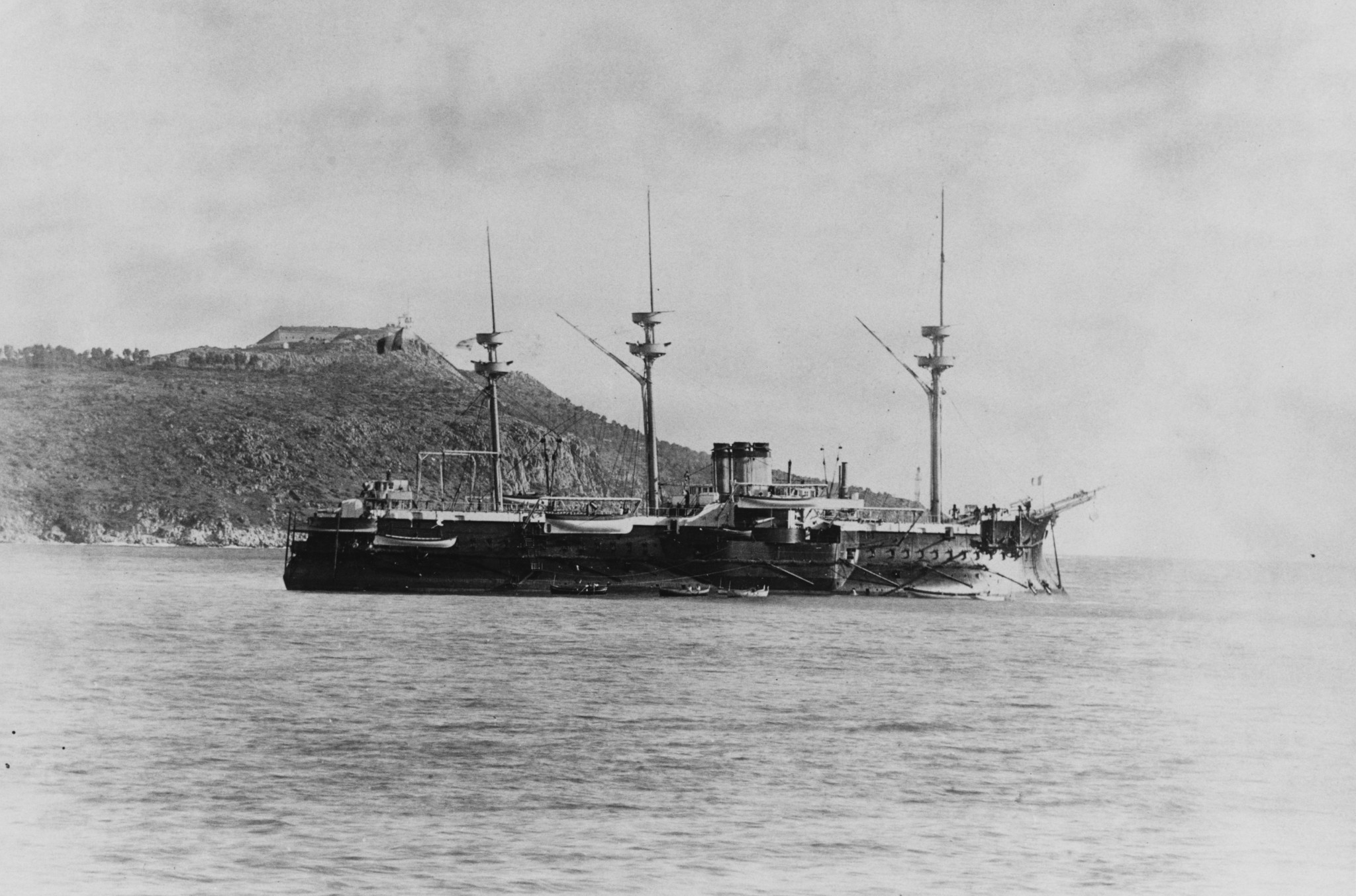

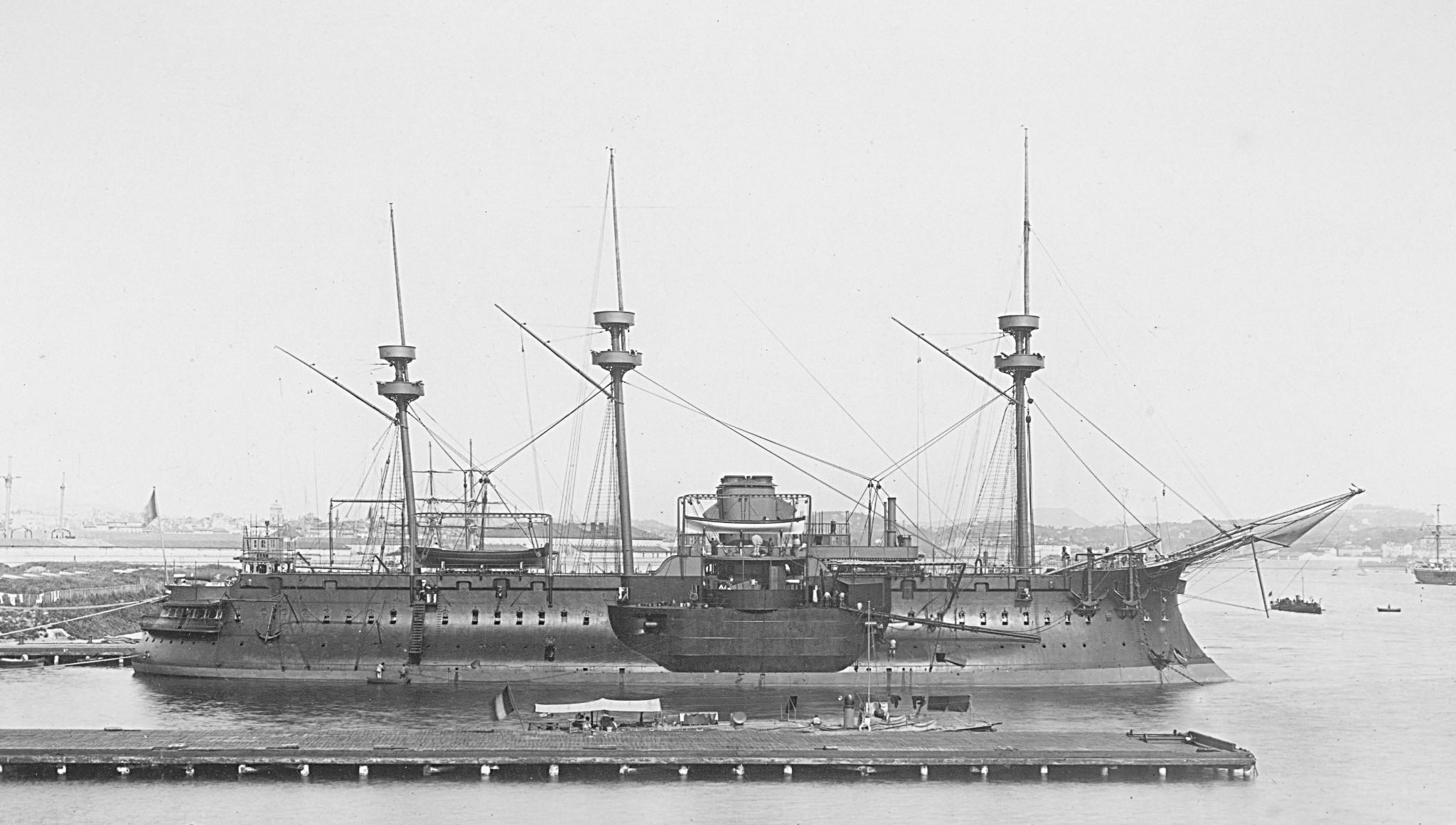

Francuski pancernik centralno-bateryjny Redoutable. Zwodowany w 1876 roku, w służbie 1878. Wyporność ok. 9225 ton, prędkość ponad 14,5 węzła. Wymiary: 97,1 x 19,7 x 7,8 m. Uzbrojenie: 8x274/20 BL, 6x138/21 BL, kilkanaście lekkich działek rewolwerowych 37 mm i 2 wt. Pancerz burtowy 350-220 mm, bateria/kazamaty 240mm. Służył dość długo, praktycznie do przełomu wieków i był parę razy modernizowany i przezbrajany. Najpierw wymieniono mu dziobową armatę 274/20 nowszy model 274/28. W latach 80 wymieniono my armaty 274mm z baterii na 240/28 nowszego modelu (dwa razy - za drugim rzem na jeszcze nieco nowszy model 240/30). W latach 90 stare armaty 274mm z górnego pokładu wymieniono na nowoczesne 274/45 (armatę dziobową zostawiono). Wymieniono też armaty 138mm i dodano sporo lekkich. W 1894 roku wymieniono mu też całą siłownię na nowoczesną. Służbę skończył jako okręt stacjonarny w Sajgonie.
Na razie w starszym wydaniu.
Załączniki

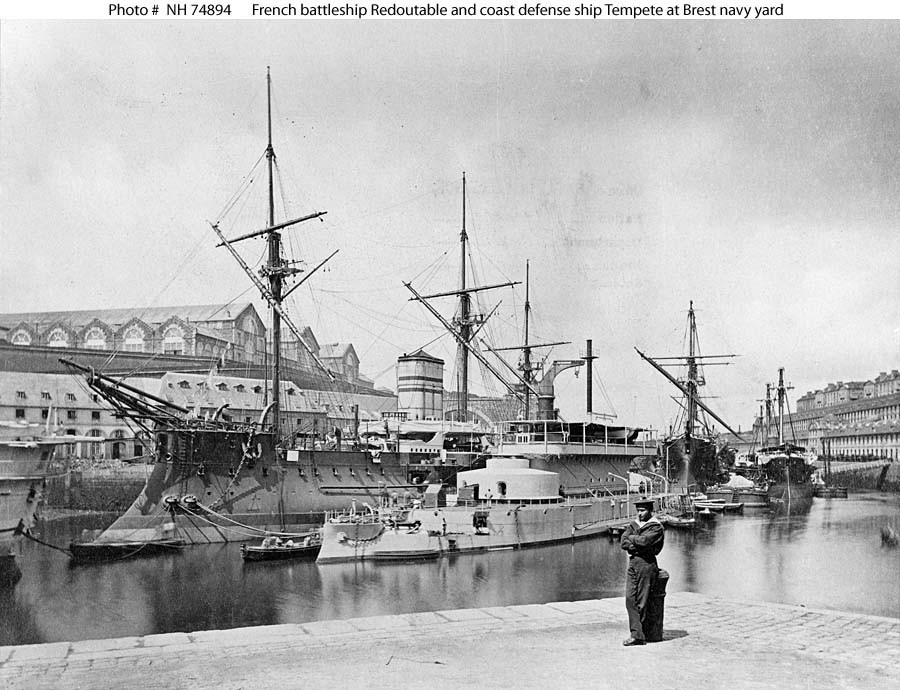

Redoutable & Tempete NH 74894.jpeg
Redoutable & Tempete NH 74894.jpeg (173.63 KiB) Przejrzano 1982 razy

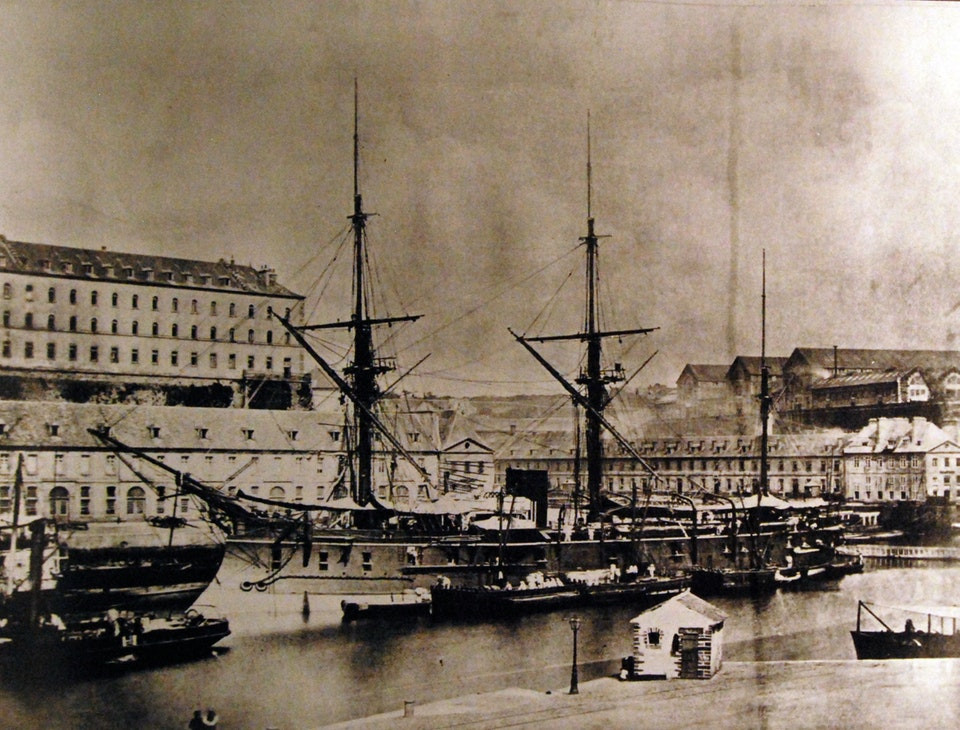

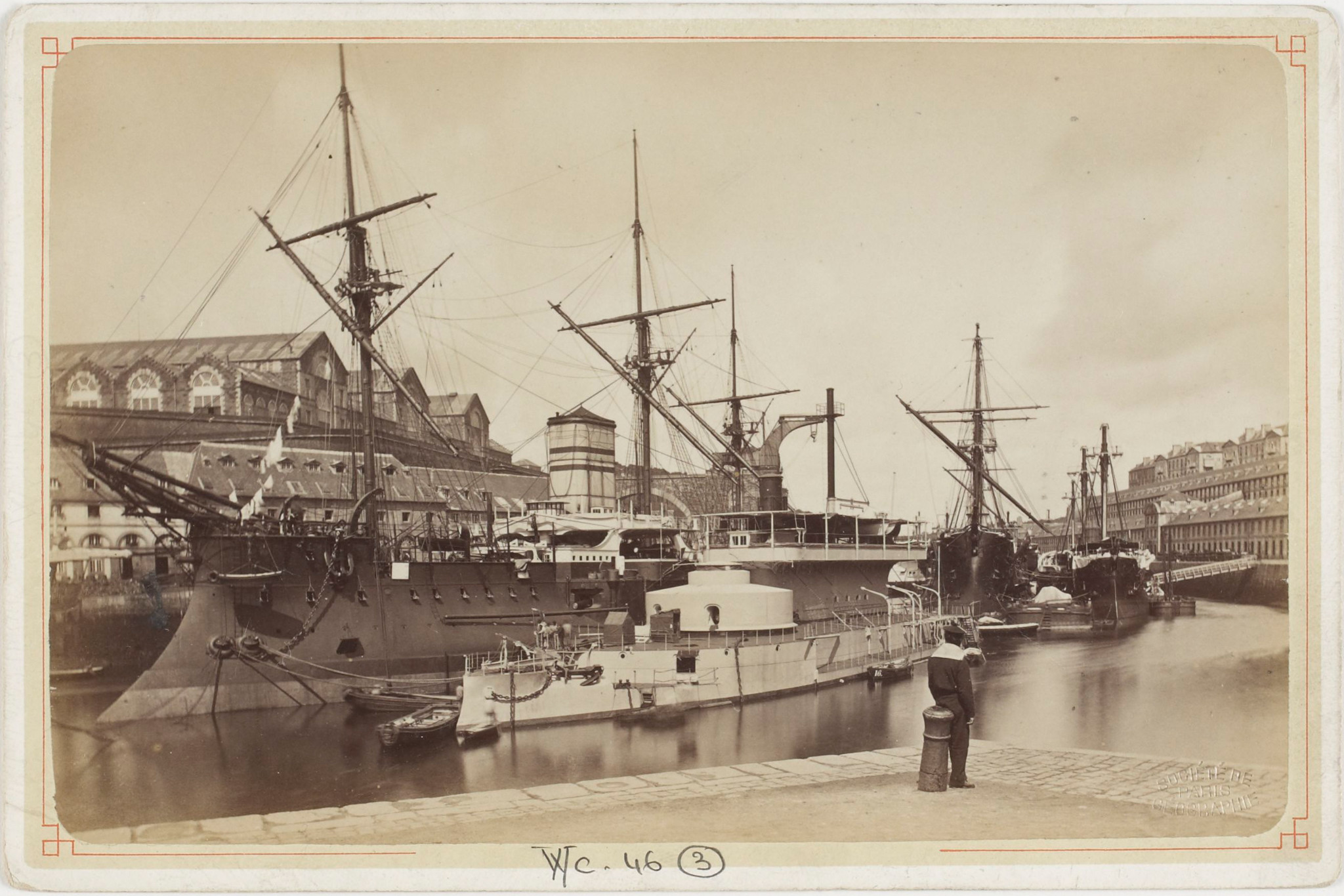

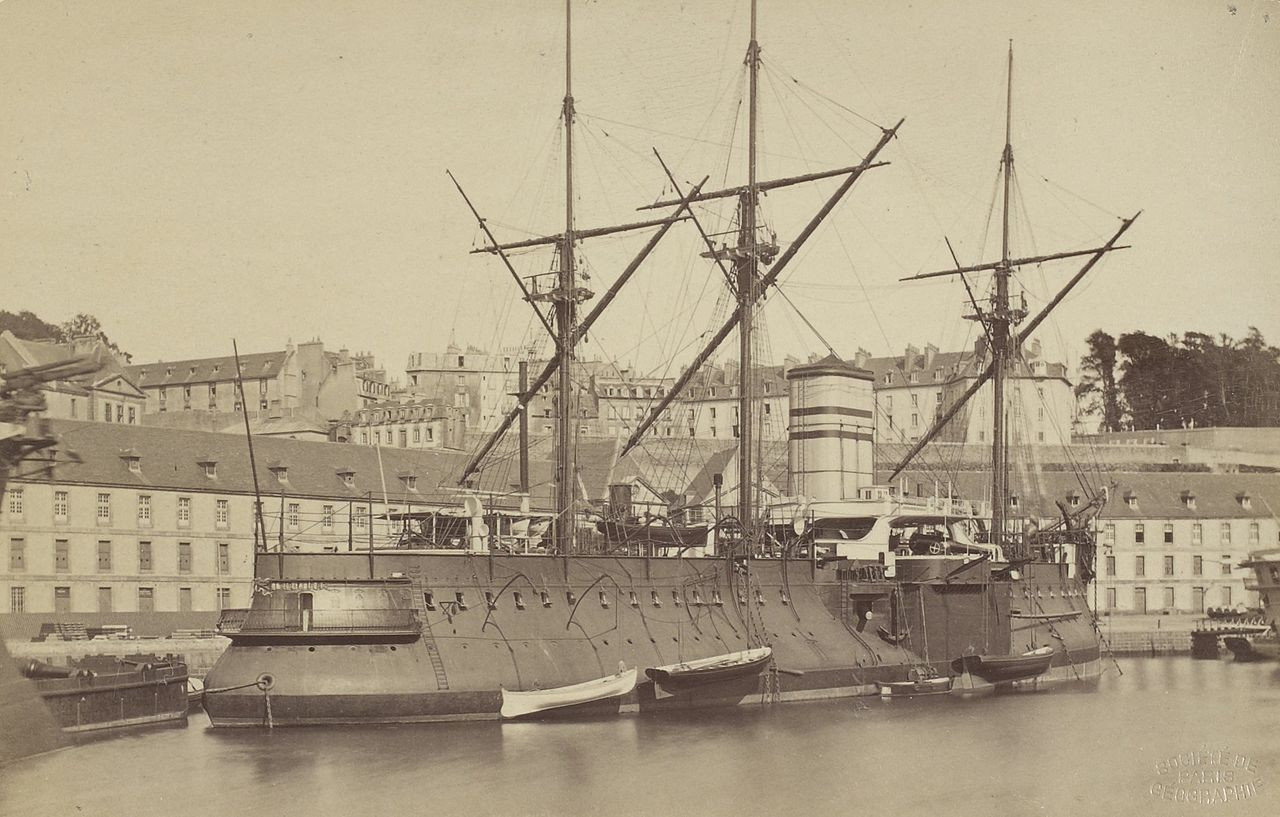

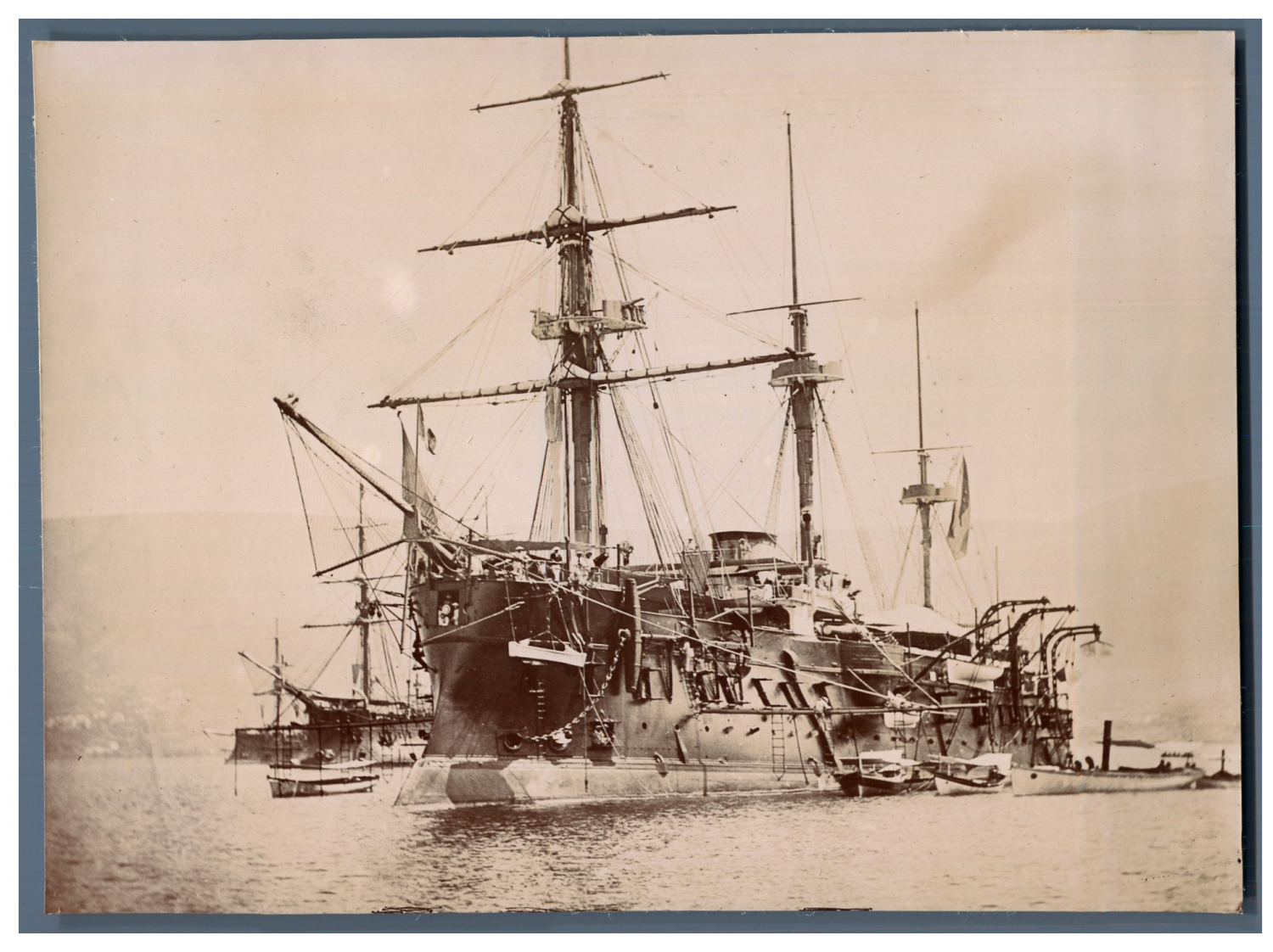

Redoutable (Brest).jpg
Redoutable (Brest).jpg (637.27 KiB) Przejrzano 1982 razy
redoutable 4.jpg
redoutable 4.jpg (565.04 KiB) Przejrzano 1982 razy
Redoutable 1880-81 (WI).jpg
Redoutable 1880-81 (WI).jpg (568.51 KiB) Przejrzano 1982 razy

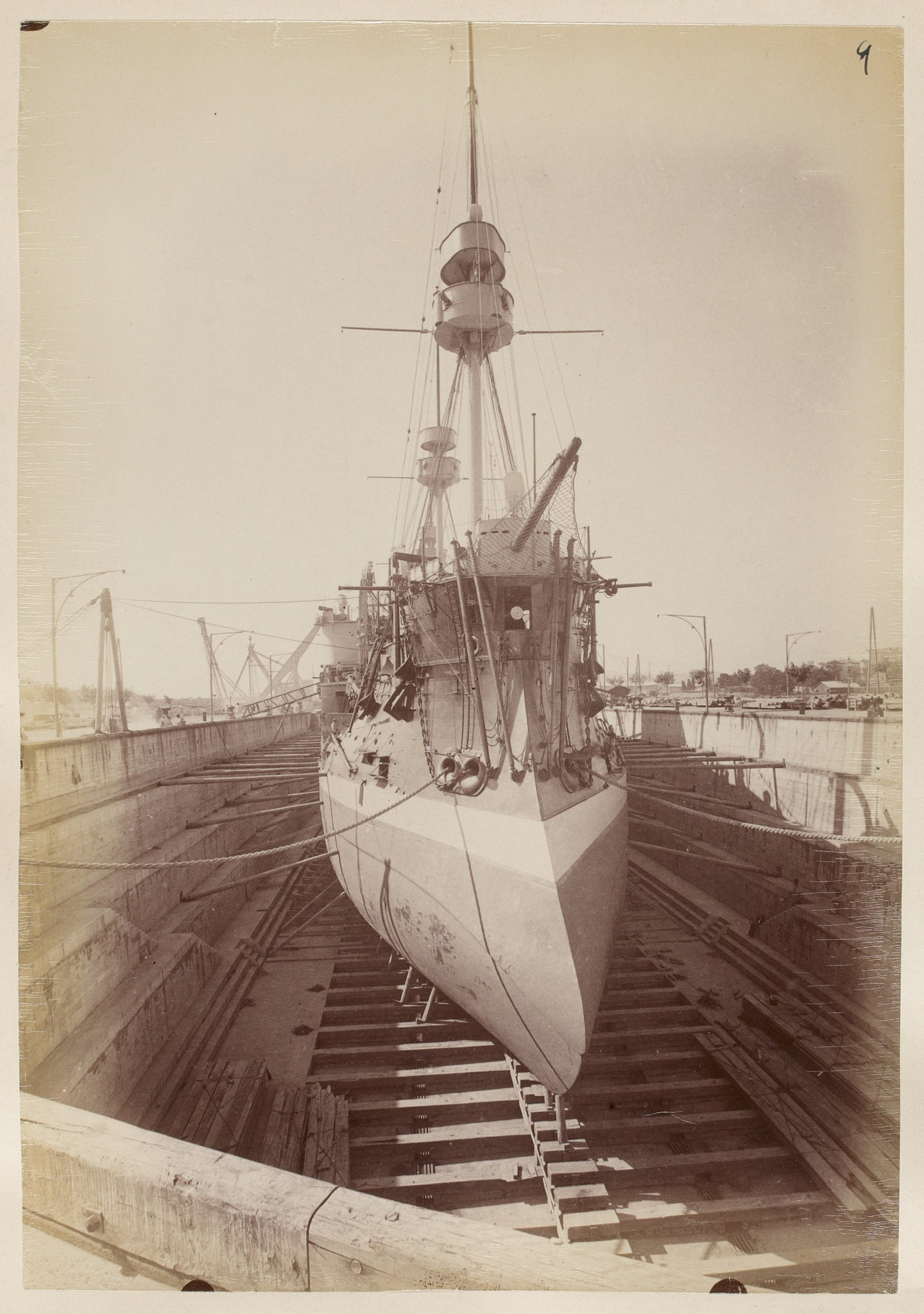

Redoutable w doku (Tulon).jpg
Redoutable w doku (Tulon).jpg (408.47 KiB) Przejrzano 1982 razy

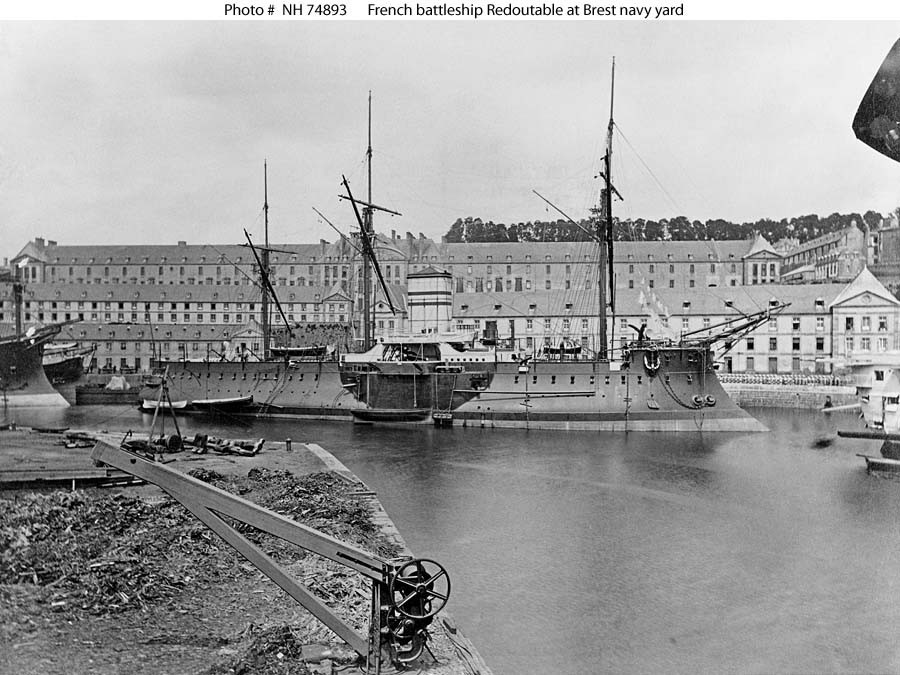

Redoutable NH 74893.jpeg
Redoutable NH 74893.jpeg (172.31 KiB) Przejrzano 1982 razy
Redoutable - 1886.jpg
Redoutable - 1886.jpg (511.03 KiB) Przejrzano 1982 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

Ciąg dalszy zdjęc pancernika Redoutable - mniej więcej z drugiej "połówki" okresu służby.
Załączniki

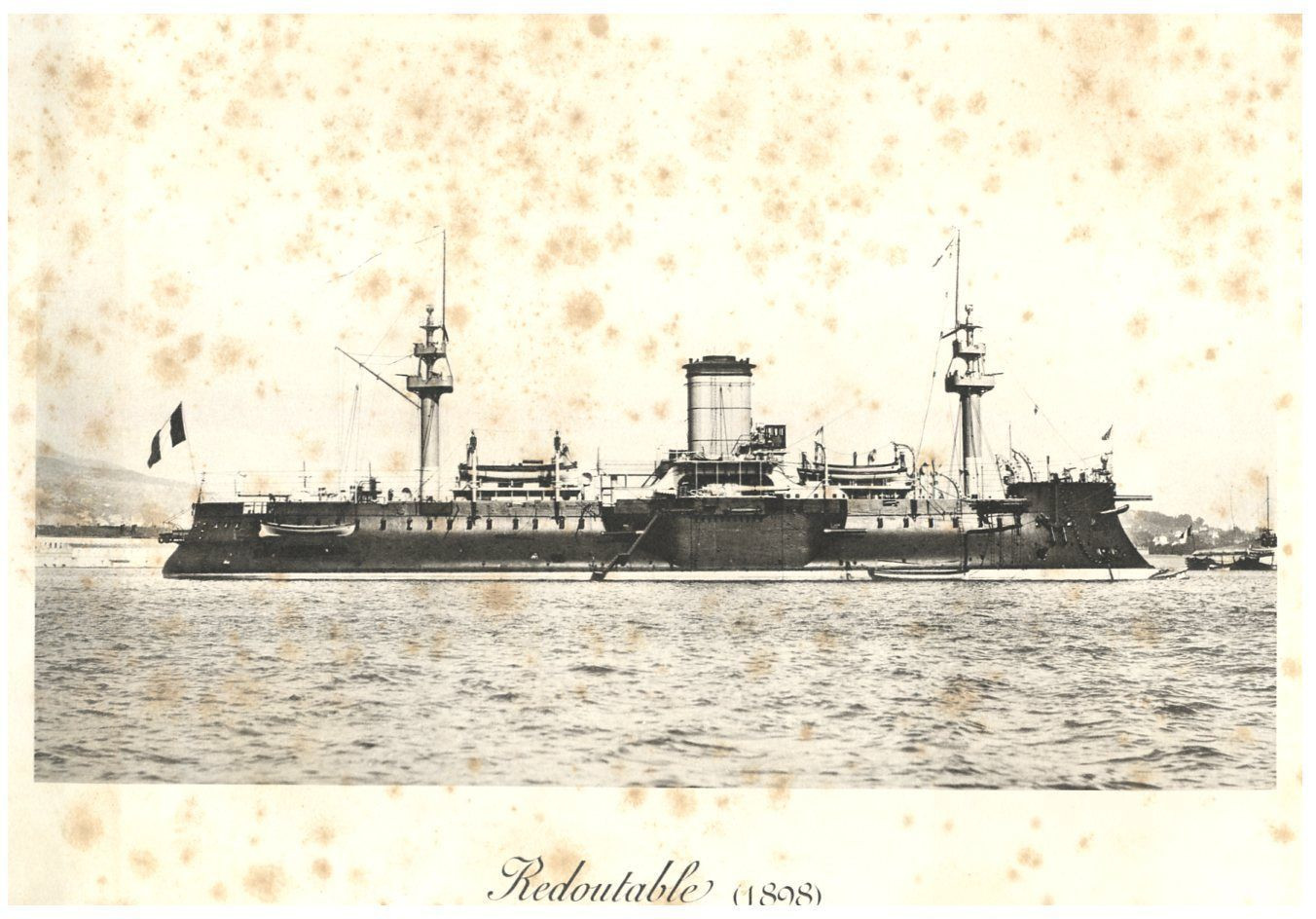

Redoutable 1898 II.jpg
Redoutable 1898 II.jpg (596.48 KiB) Przejrzano 1943 razy

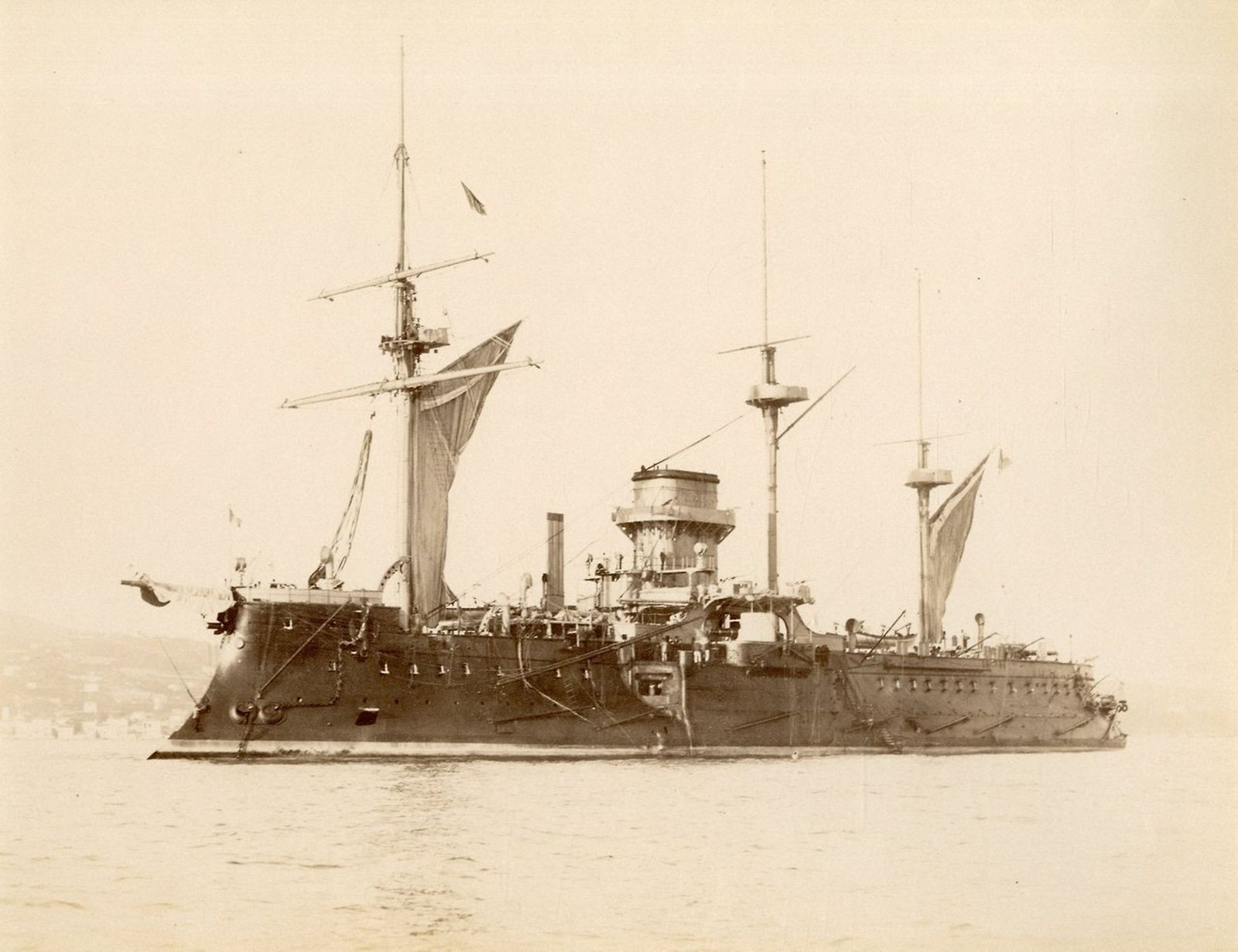

Redoutable 1890 WI.jpg
Redoutable 1890 WI.jpg (408.32 KiB) Przejrzano 1943 razy
Redoutable 1890ter (WI).jpg
Redoutable 1890ter (WI).jpg (458.6 KiB) Przejrzano 1943 razy
Redoutable 1896-97.jpg
Redoutable 1896-97.jpg (507.77 KiB) Przejrzano 1943 razy
Redoutable 1898.jpg
Redoutable 1898.jpg (288.45 KiB) Przejrzano 1943 razy
Redoutable 1895.jpg
Redoutable 1895.jpg (722.27 KiB) Przejrzano 1943 razy

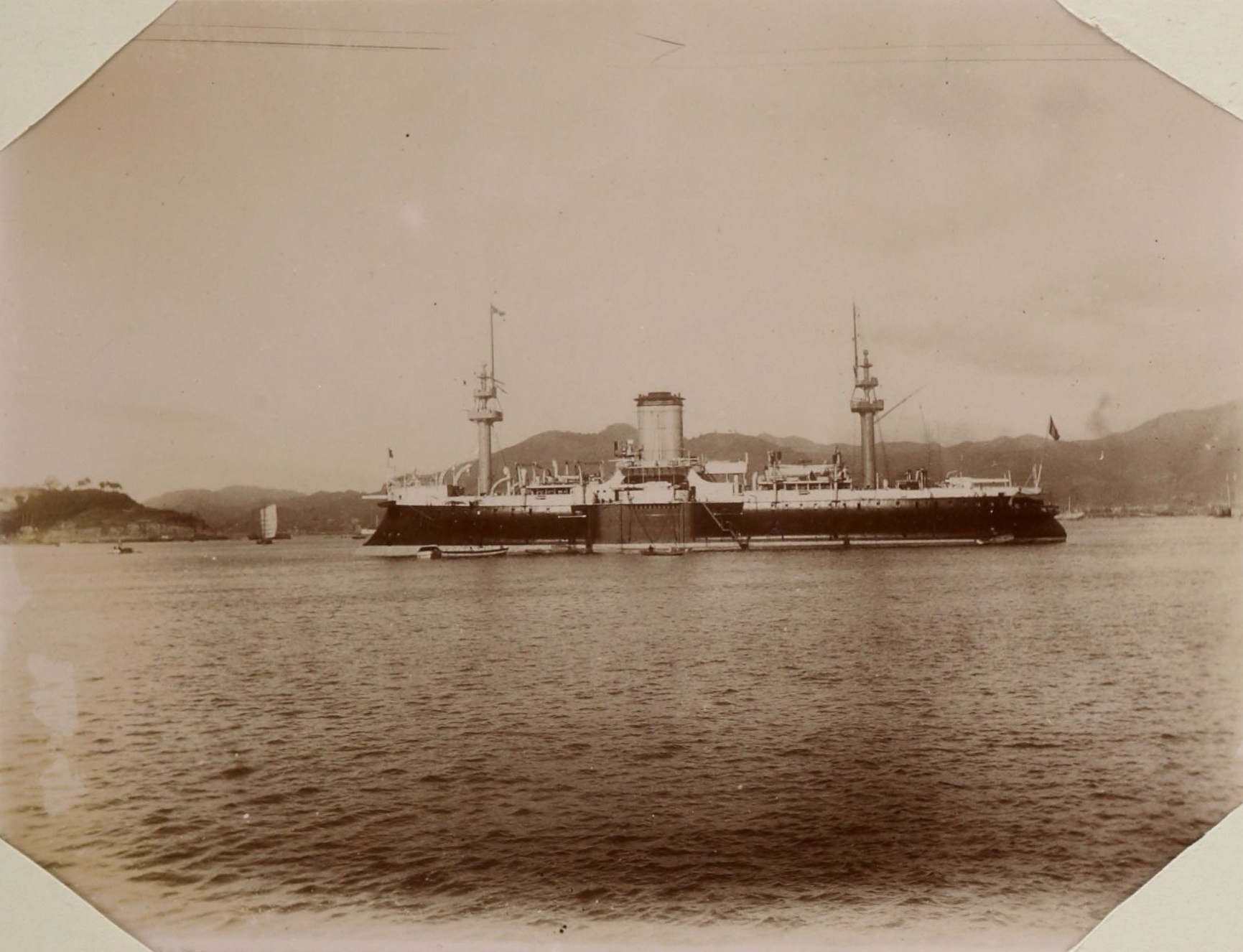

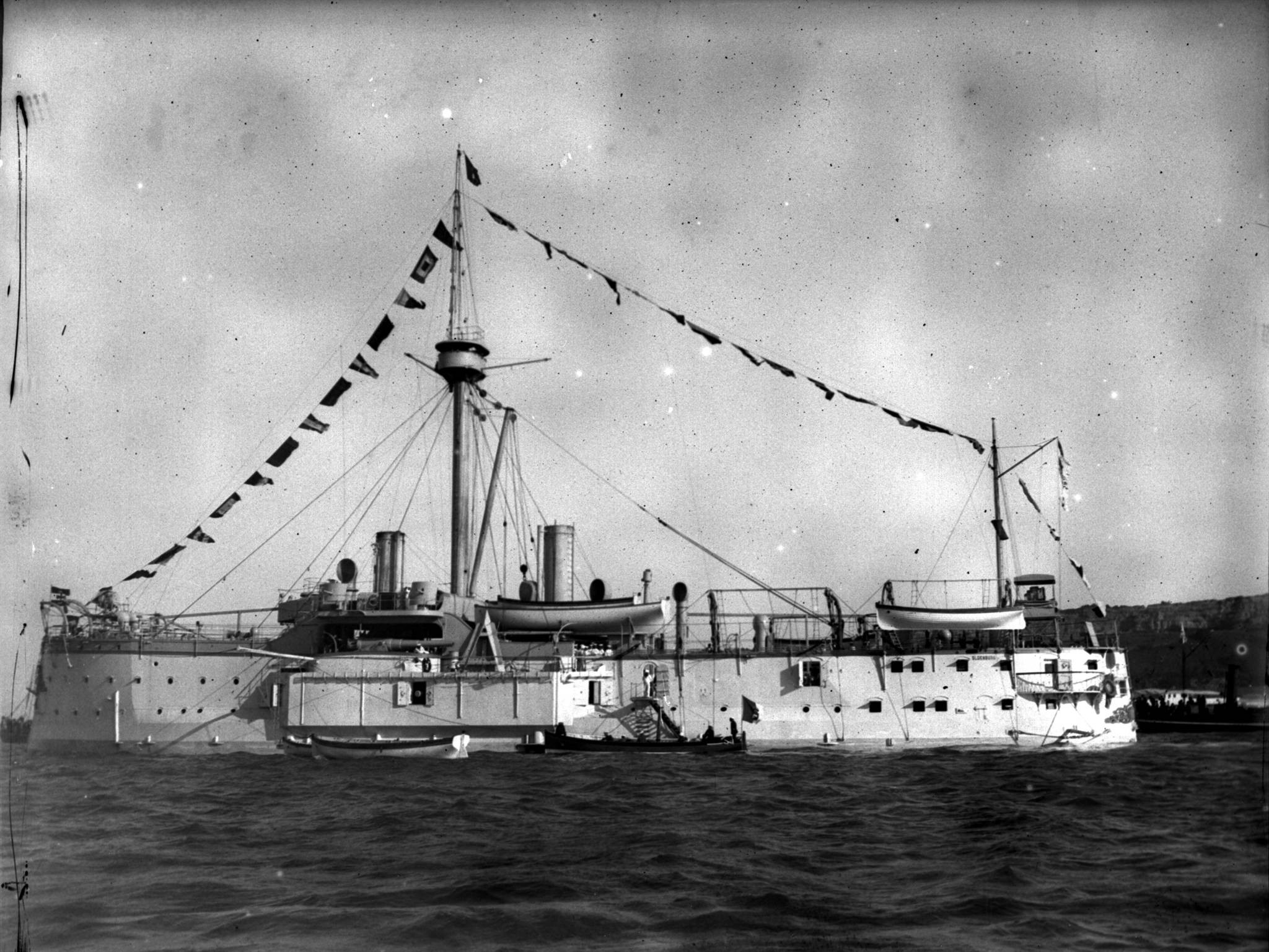

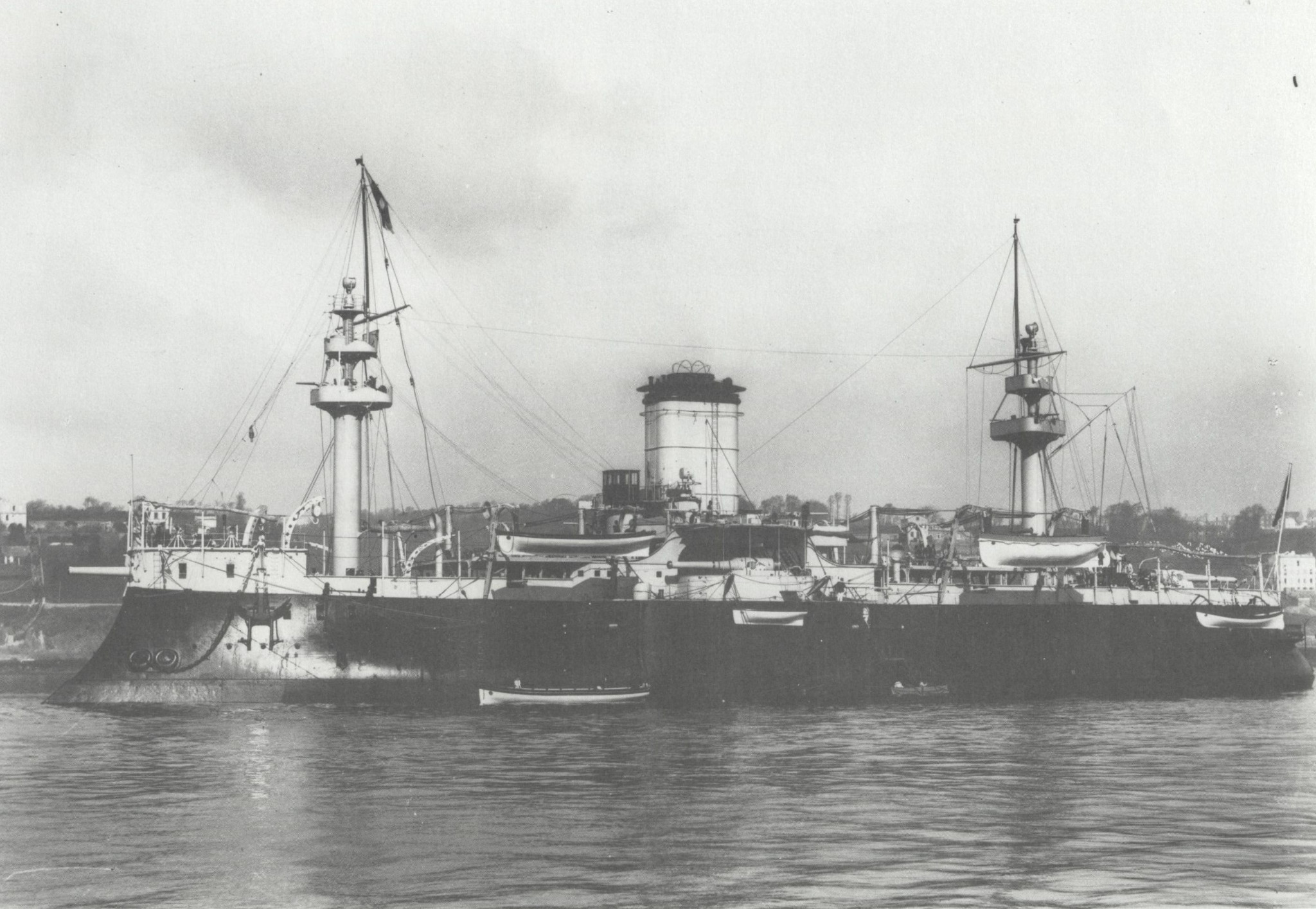

Redoutable ok. 1900 (Indochiny).jpg
Redoutable ok. 1900 (Indochiny).jpg (327.11 KiB) Przejrzano 1943 razy

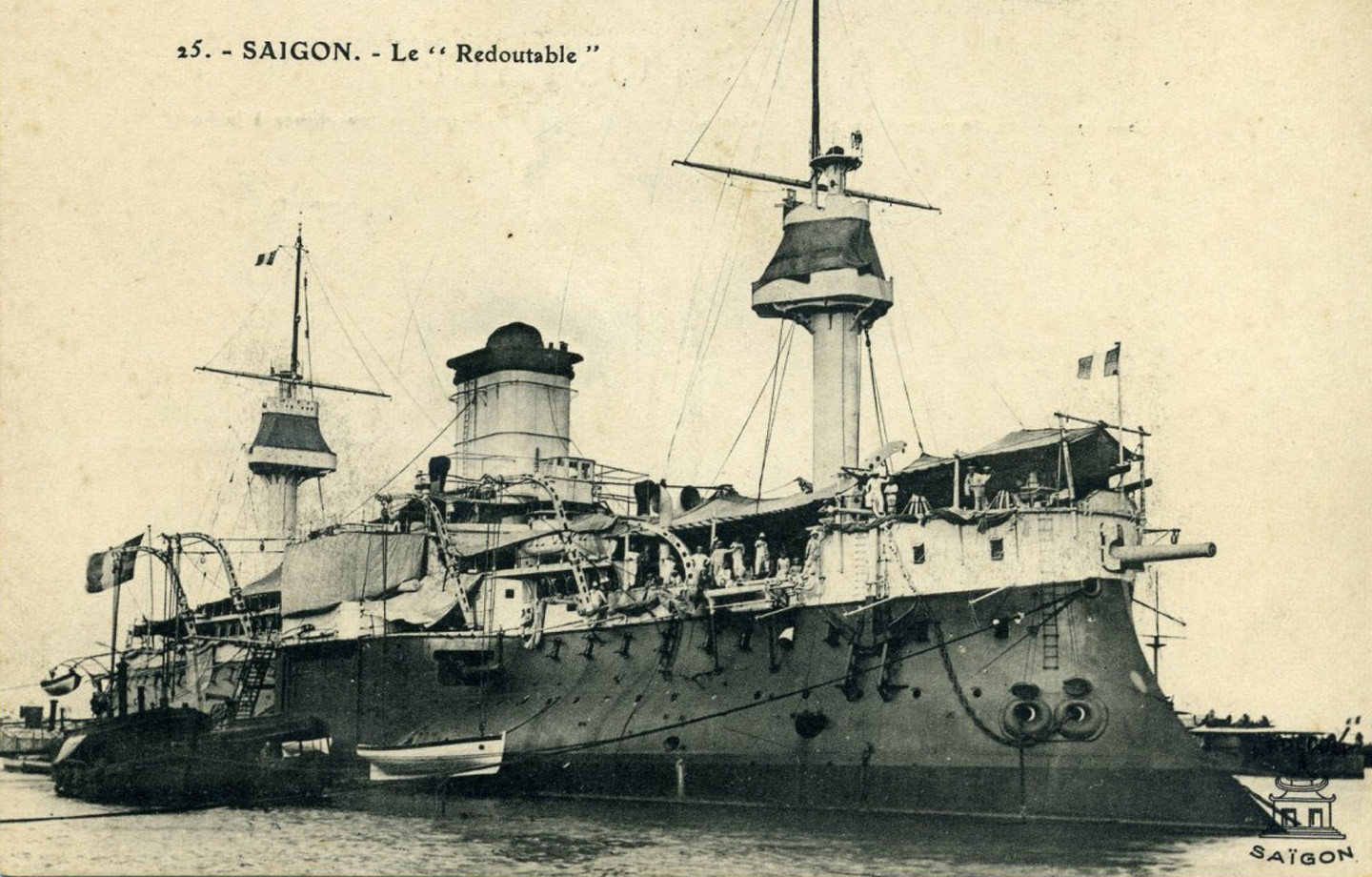

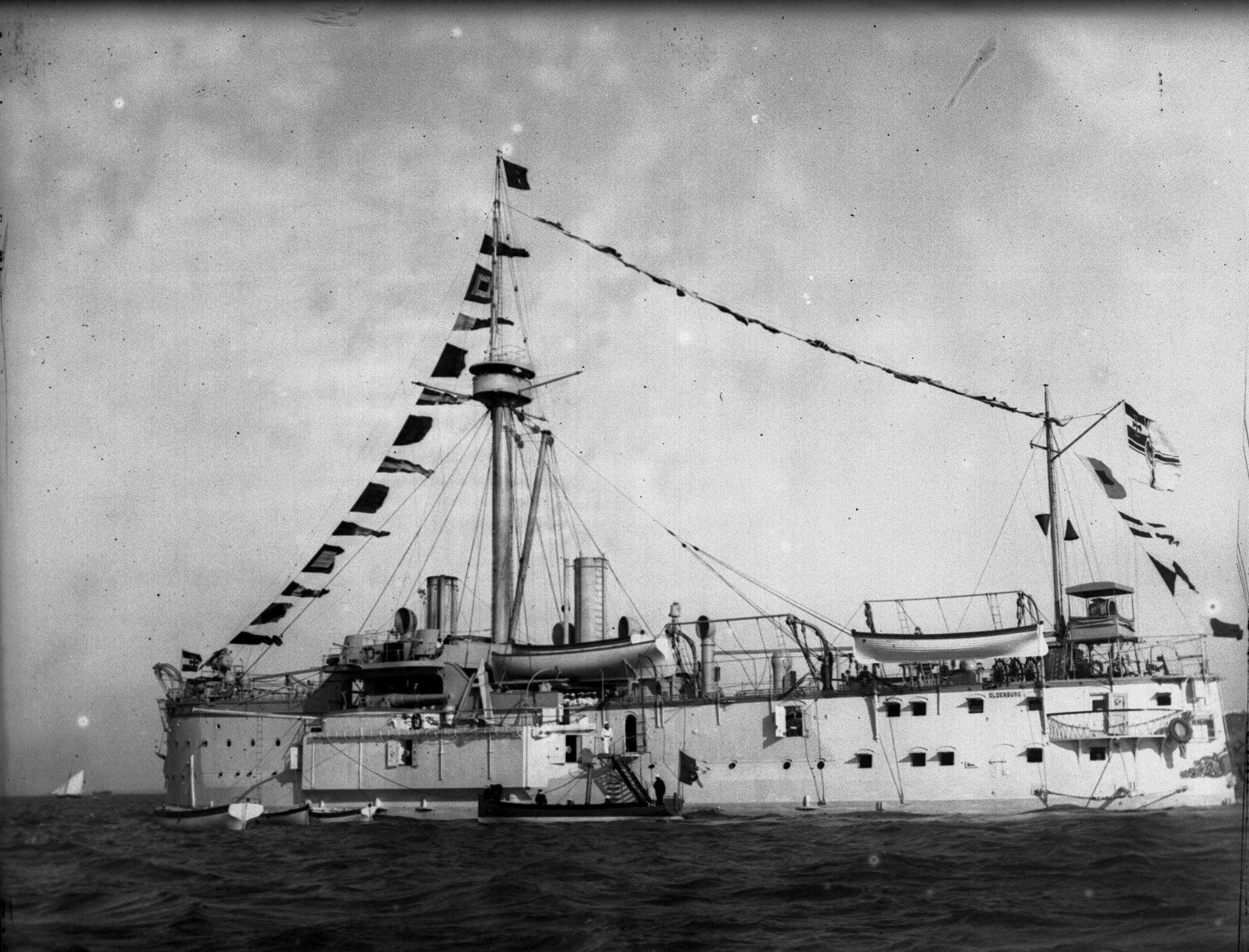

Końcówka służby. Już chyba tylko jako okręt stacjonarny.
Końcówka służby. Już chyba tylko jako okręt stacjonarny.
Redoutable w Sajgonie.jpg (363.32 KiB) Przejrzano 1943 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

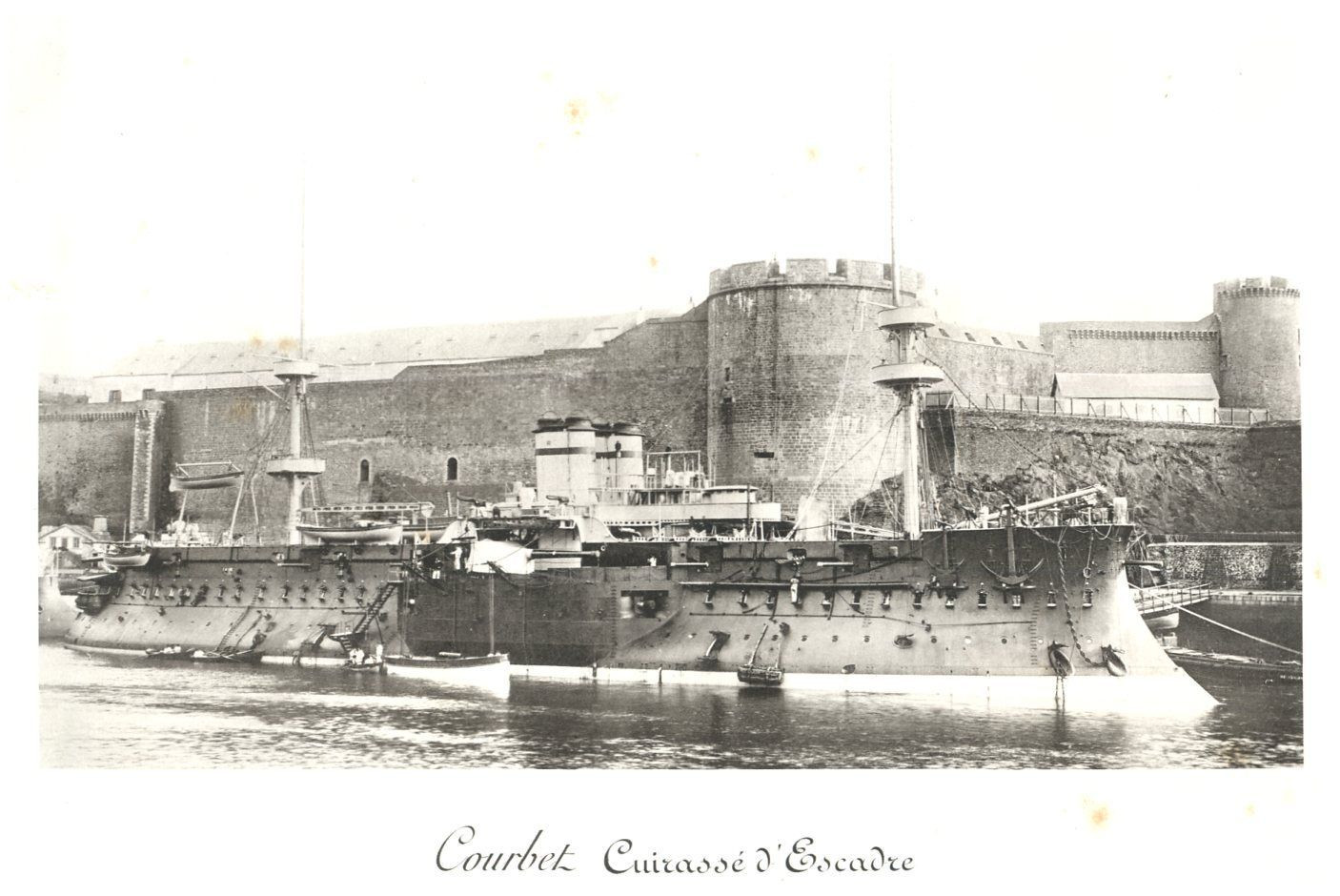

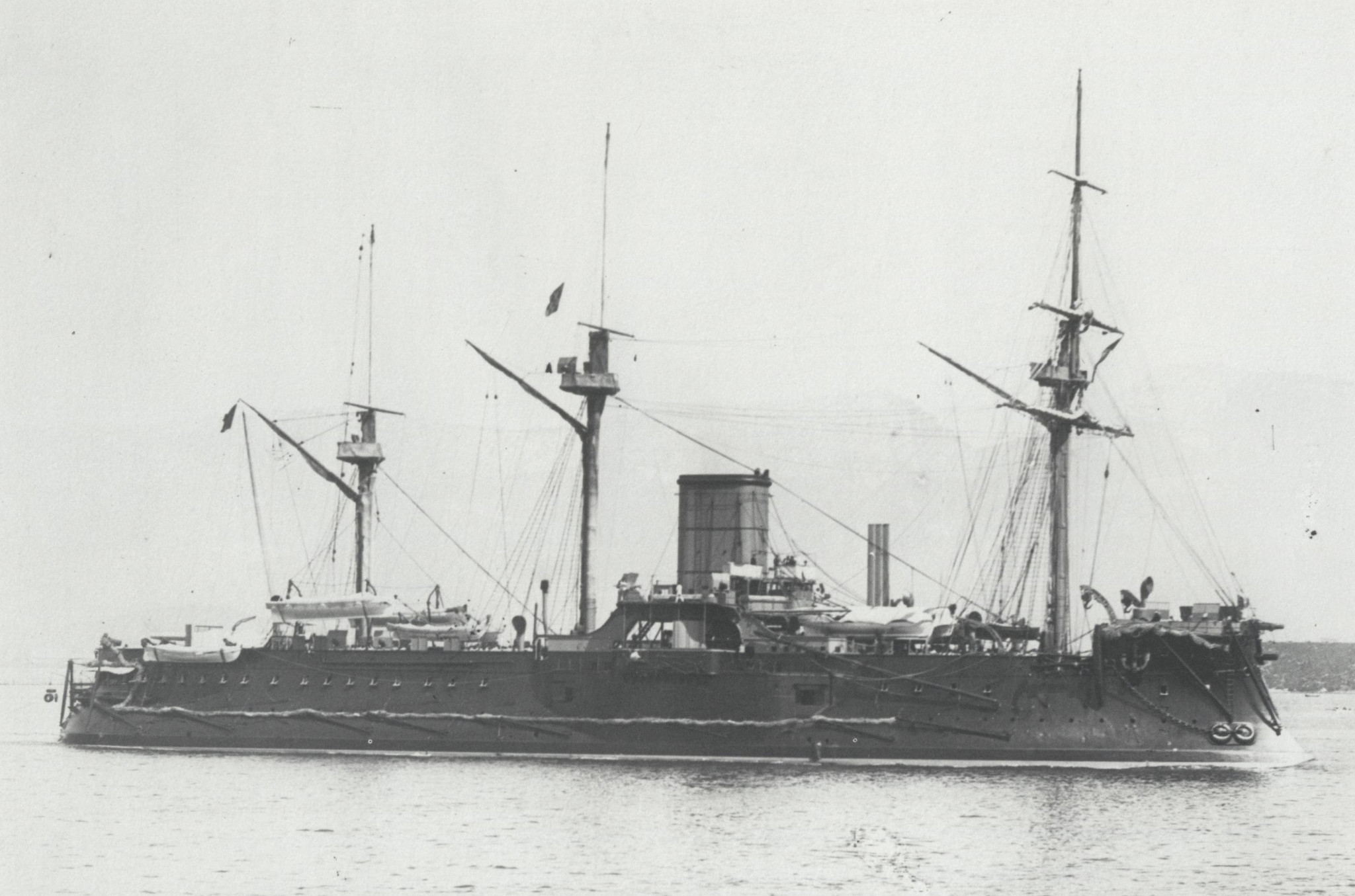

Francuskie pancerniki centralno-bateryjne Courbet (początkowo miał się nazywać Foudroyant - nazwę zmieniono na część wiceadm. Courbeta po jego śmierci na wodach indochińskich) i Devastation. Wodowane kolejno w 1882 i 1879, w służbie 1886 i 1882. Wyporność 10450 ton, prędkość 15-15,5 w. Wymiary: 95 x 21,3 x 8,2 m. Uzbrojenie: 4x340 BL (inne modele), 4x274 BL (jw.), 6x138 BL (jw.), kilka lekkich działek rew. 37mm i 5 wt (Foudroyant dostał nowszą artylerię o dłuższych lufach i lepszych parametrach). Pancerz burtowy 380-180mm, bateria 245mm. Devastation także otrzymał później armaty 320/25 BL zamiast starych 340mm, w latach 90 zaś zostały one wymienione na 4x274/45 BL, armaty 274mm na 240/40 BL, zaś 138 BL na 100/45 QF, zwiększono także znacznie liczbę lekkich działek. Na Courbecie armaty 274mm zastąpiono 3x240/40 BL. W 1902 roku na Devastation wymieniono też siłownię na nowocześniejszą. Pomimo swego wieku oba pancerniki służyły długo, bo wycofane zostały dopiero w 1909 roku (aczkolwiek już od pewnego czasu pozostawały tylko w rezerwie).
Najpierw Courbet, potem Devastation.
Załączniki

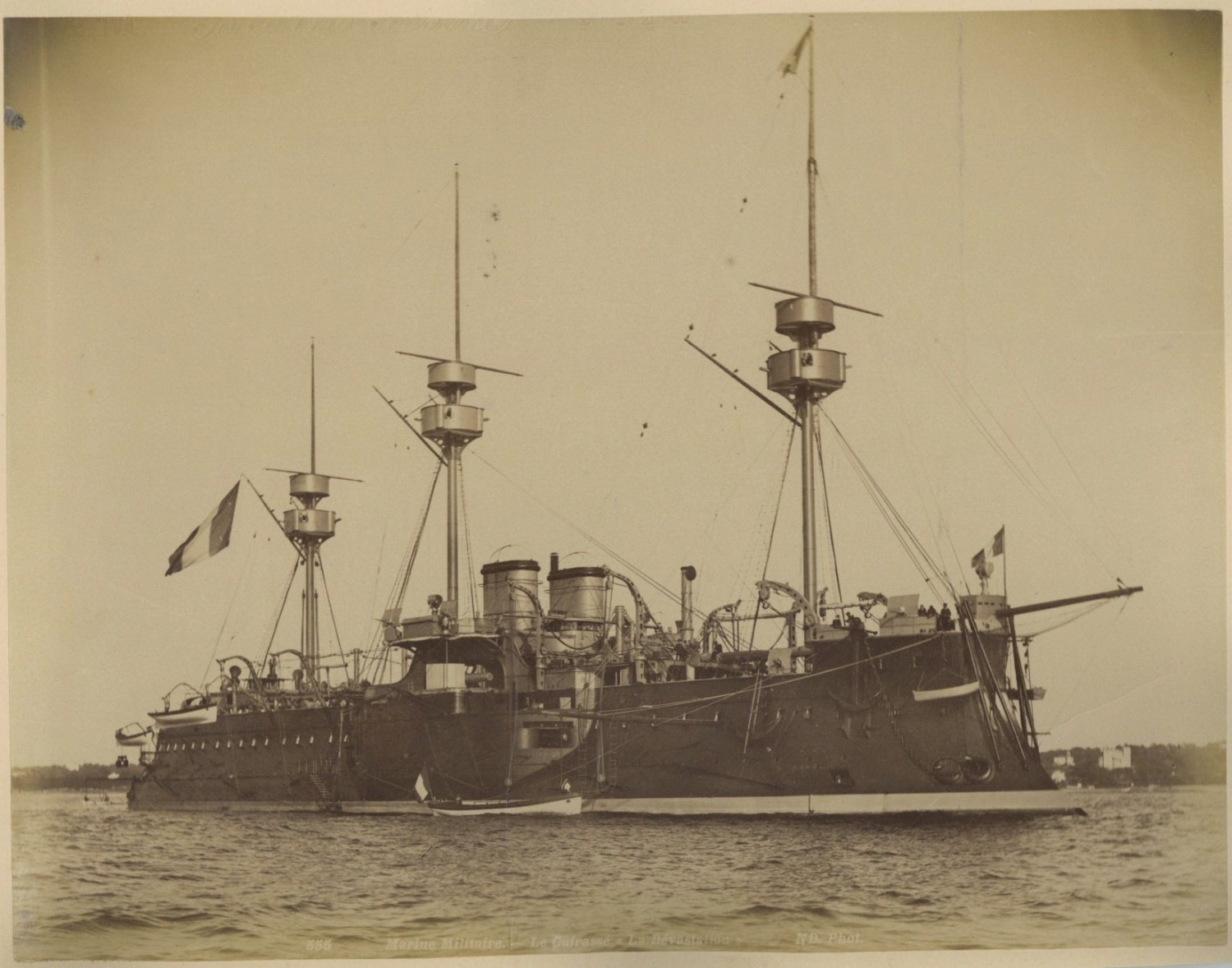

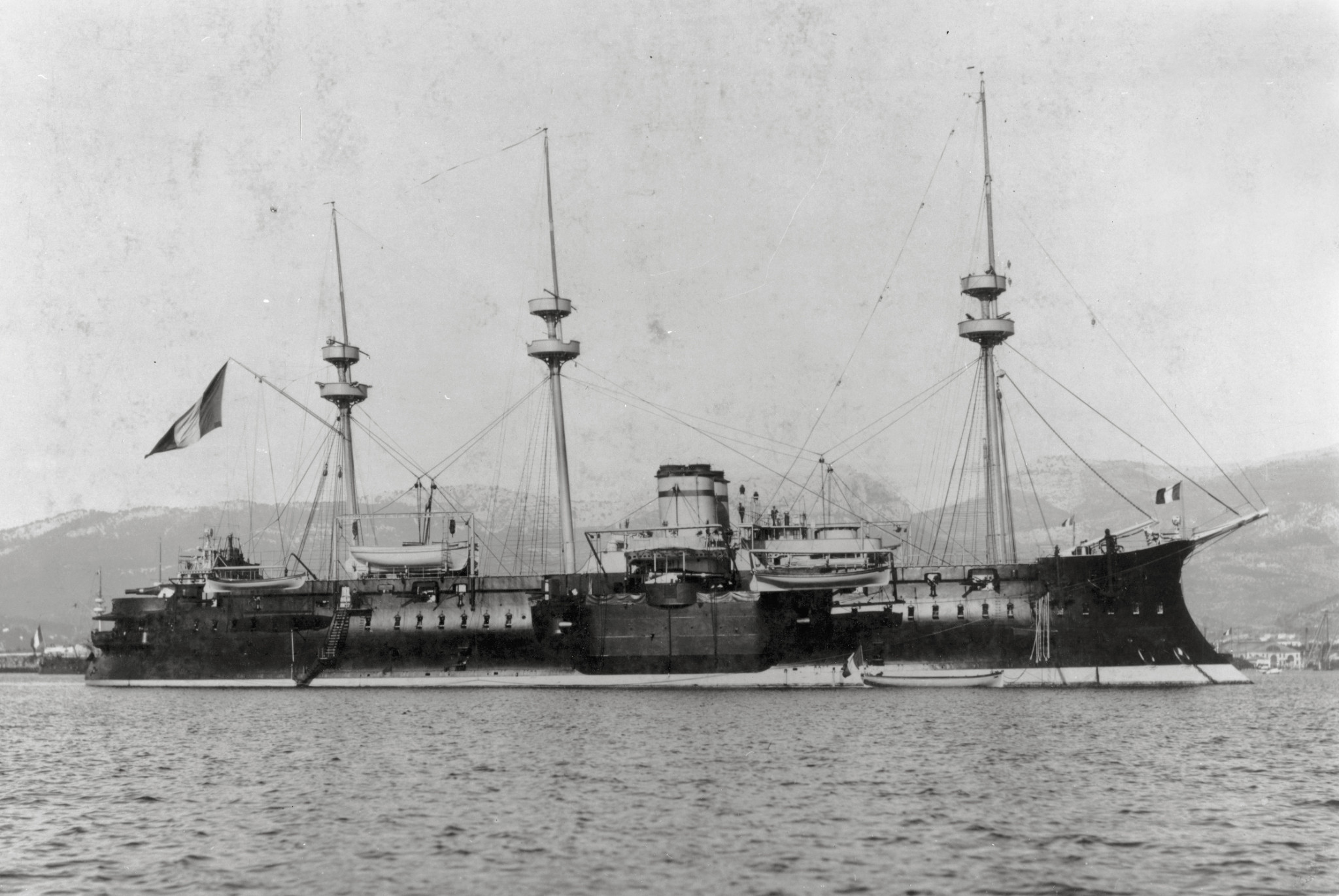

Courbet 1.jpg
Courbet 1.jpg (244.33 KiB) Przejrzano 1895 razy
Courbet 2.jpg
Courbet 2.jpg (505.64 KiB) Przejrzano 1895 razy
Courbet 3.jpg
Courbet 3.jpg (547.78 KiB) Przejrzano 1895 razy
Courbet 4.jpg
Courbet 4.jpg (652.45 KiB) Przejrzano 1895 razy

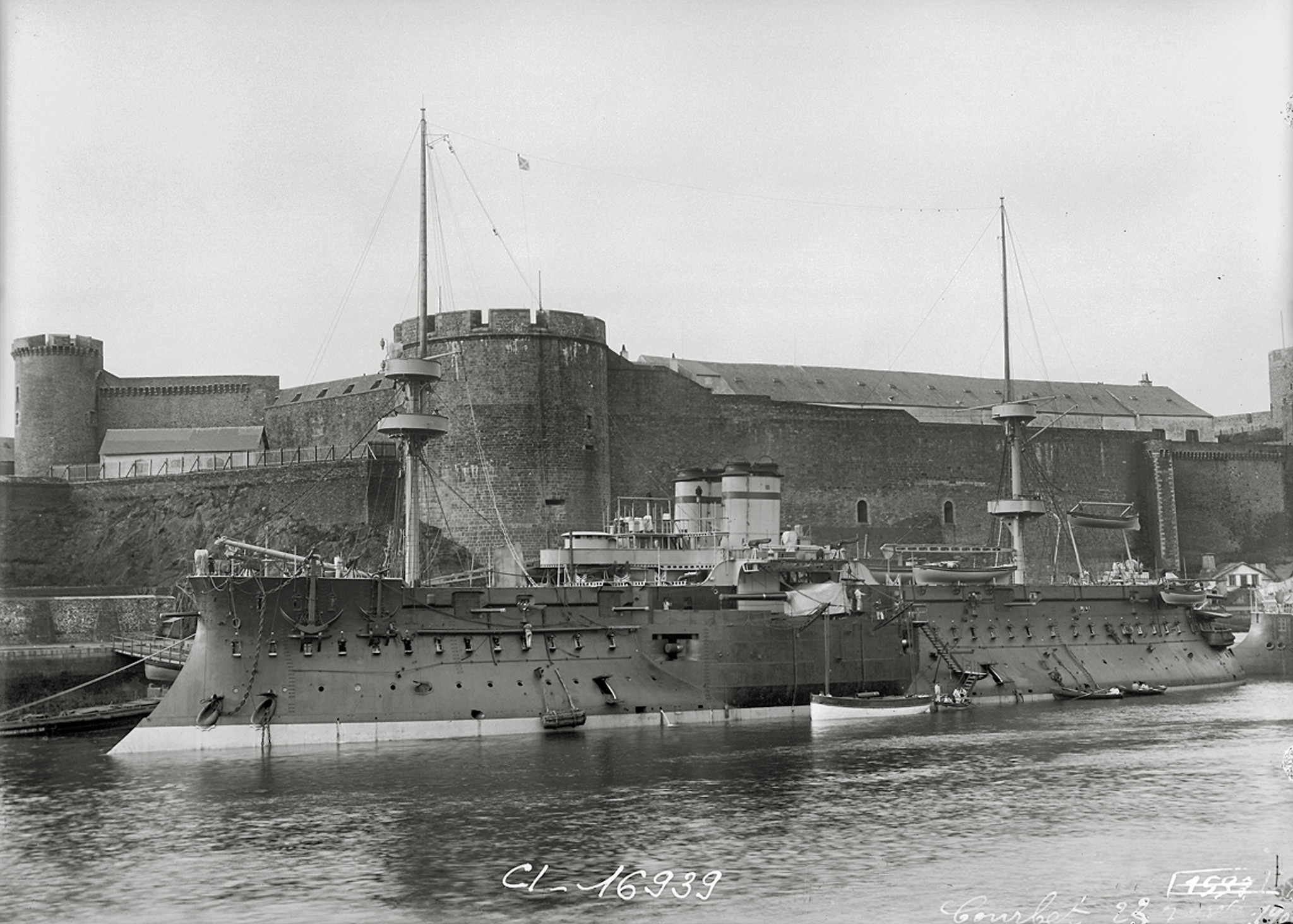

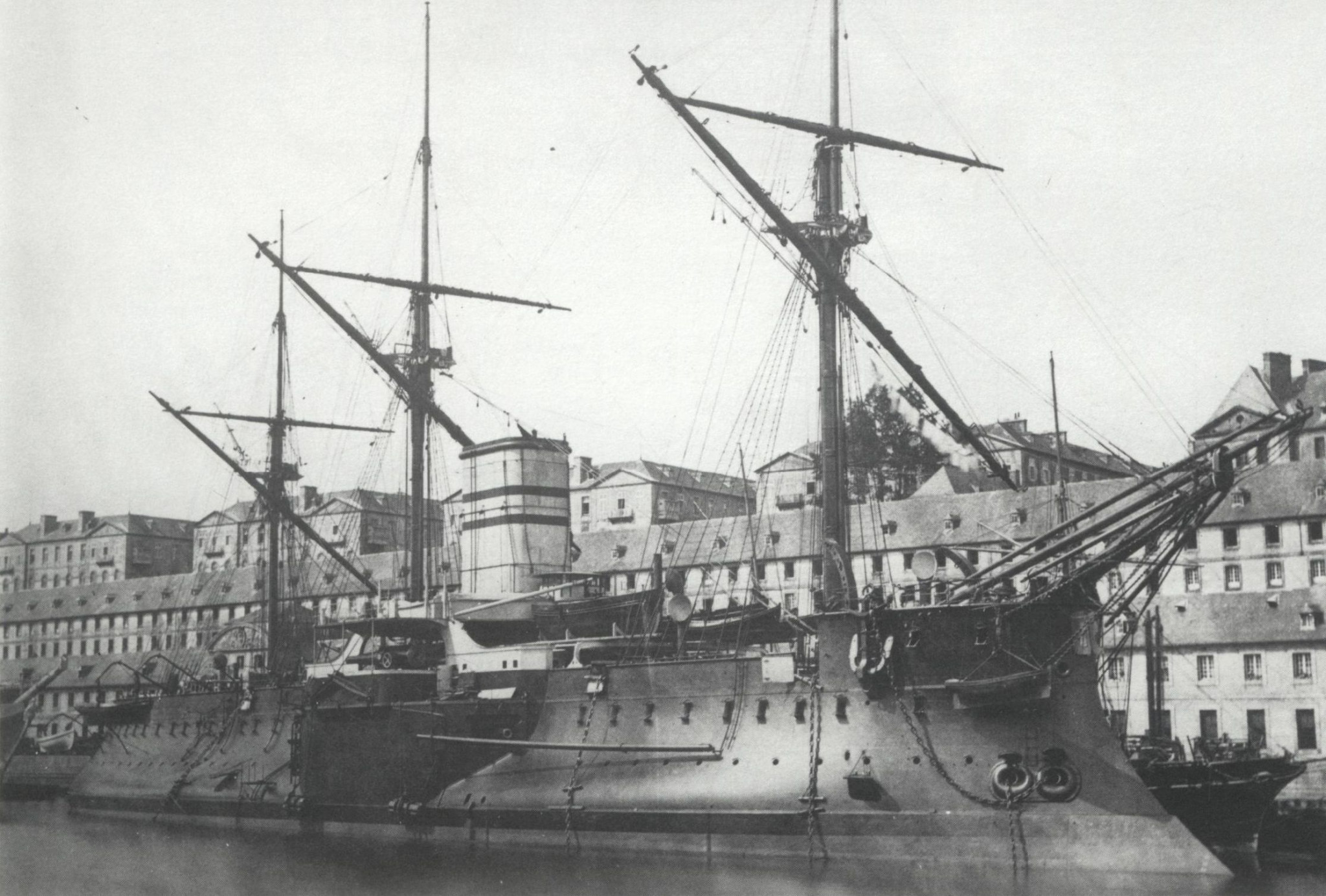

Courbet w Breście.jpg
Courbet w Breście.jpg (244.77 KiB) Przejrzano 1895 razy
Courbet (pocz. XX w).jpg
Courbet (pocz. XX w).jpg (704.64 KiB) Przejrzano 1895 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

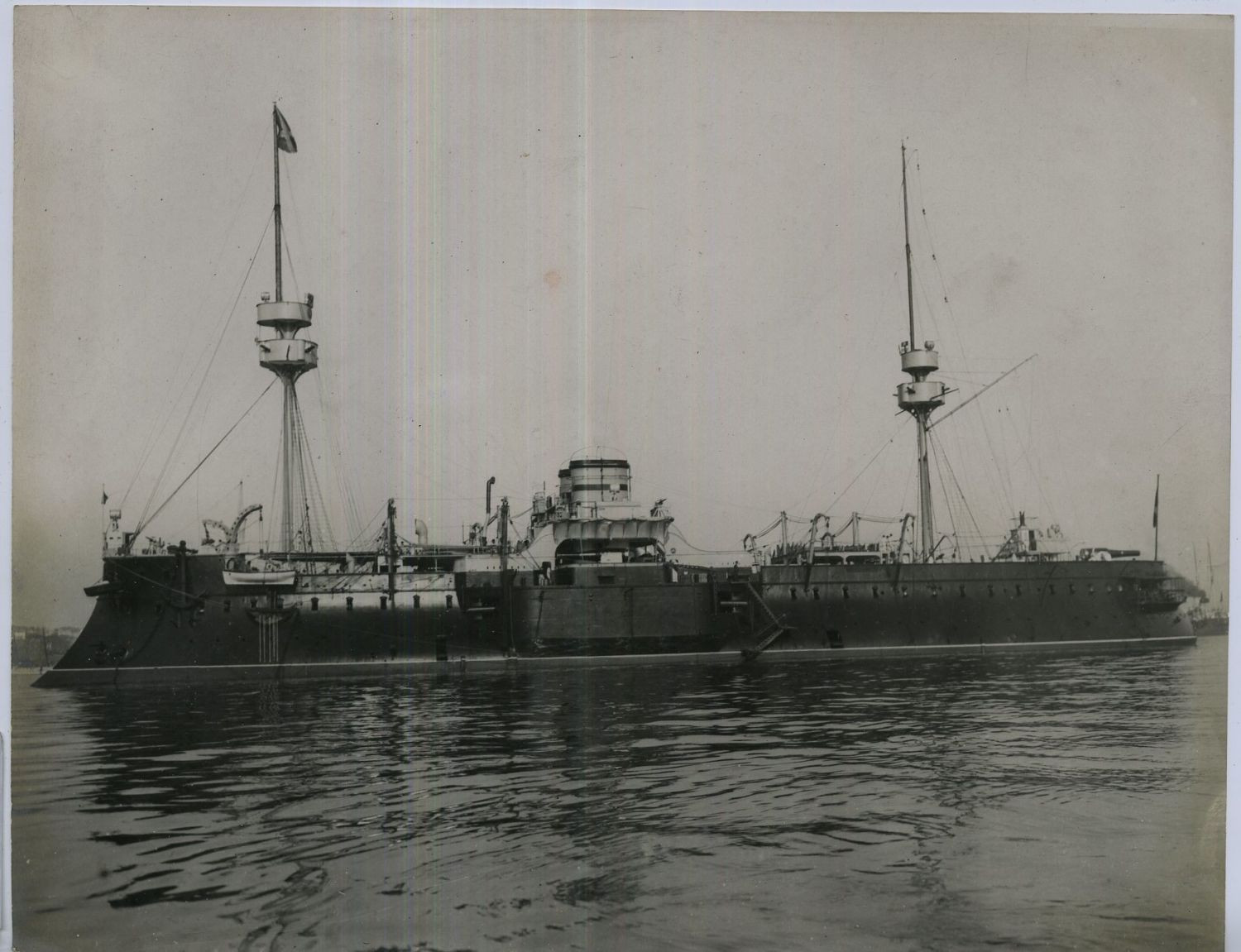

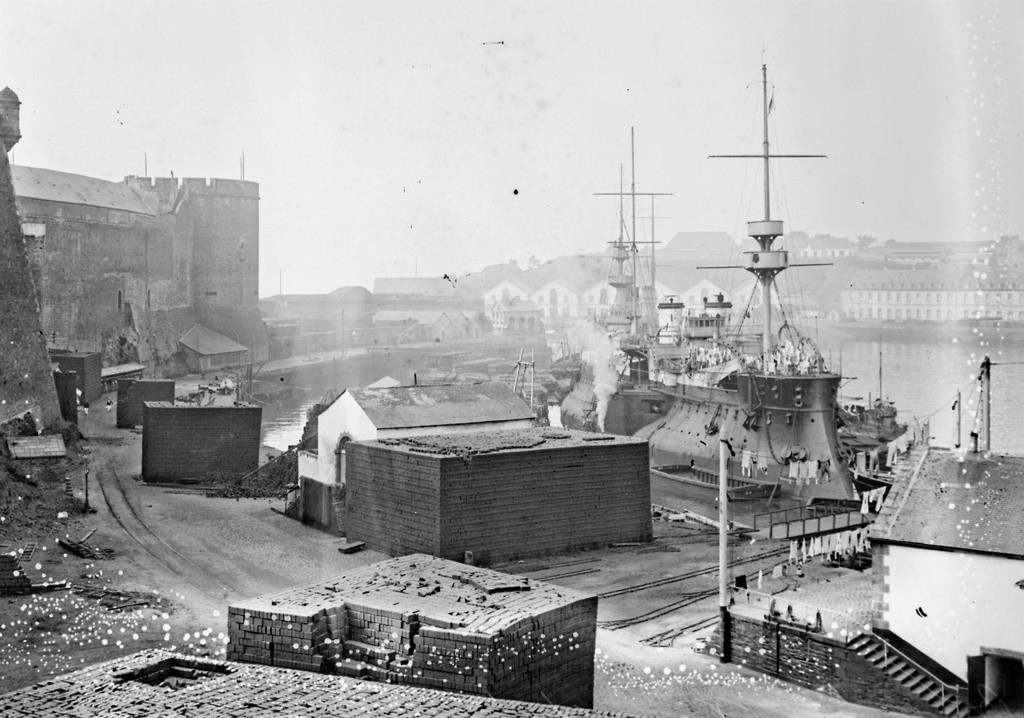

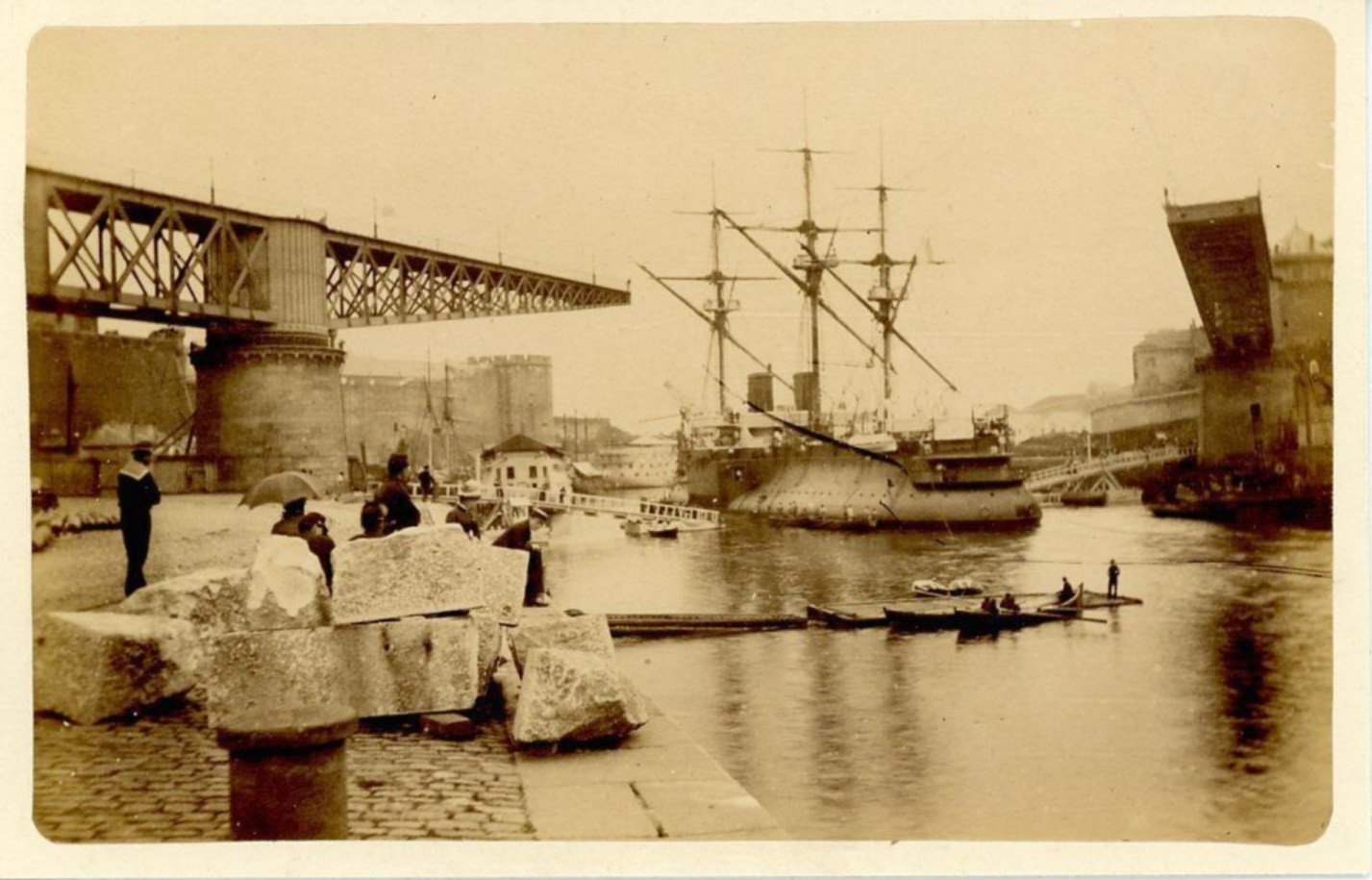

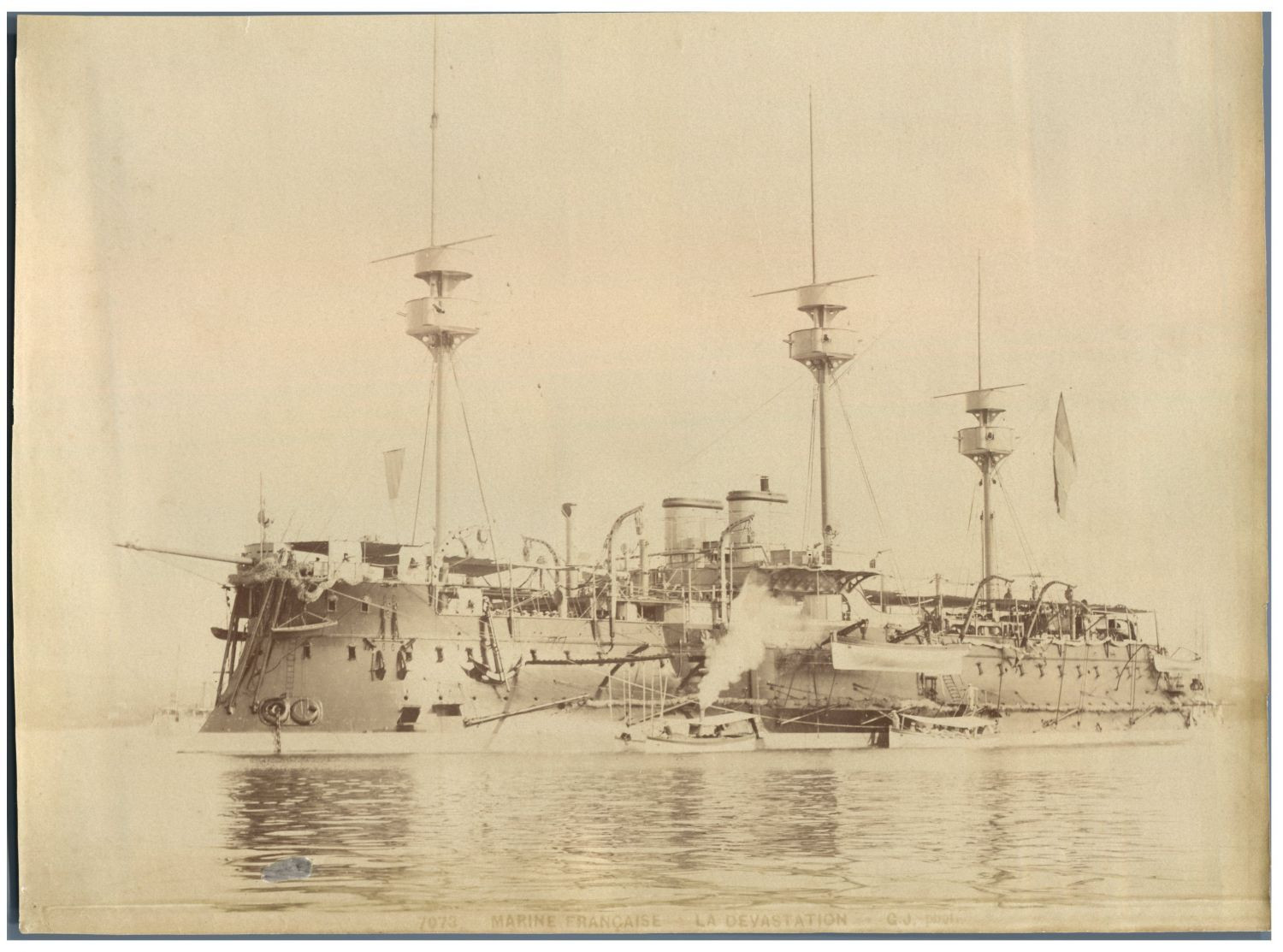

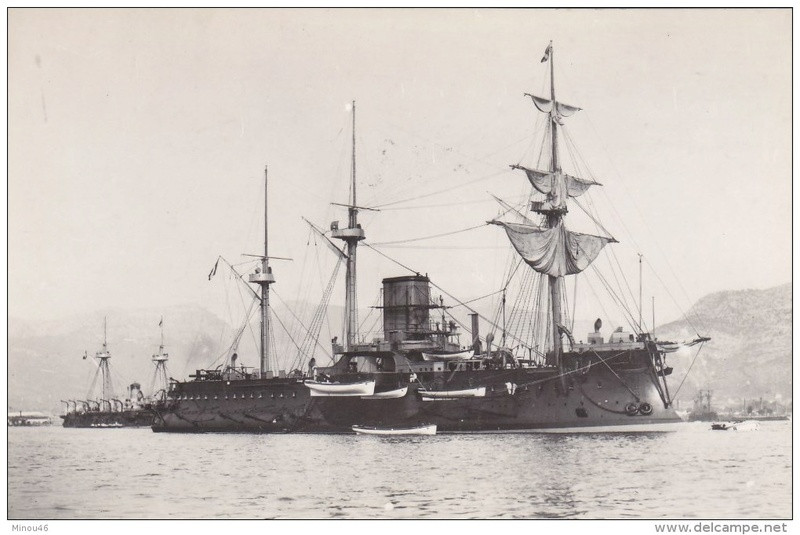

Devastation
Załączniki

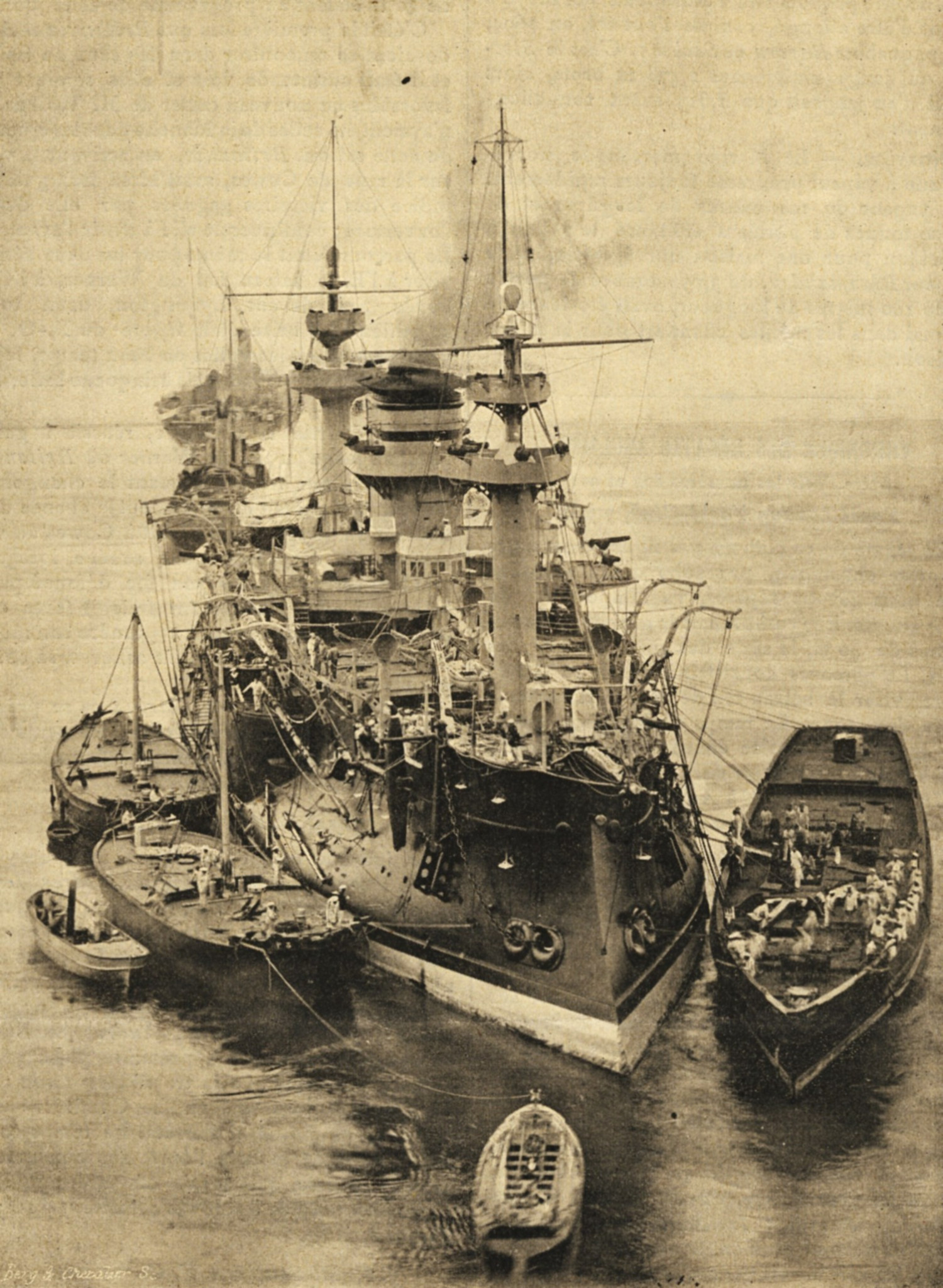

Devastation (koniec lat 80).jpg
Devastation (koniec lat 80).jpg (301.32 KiB) Przejrzano 1883 razy

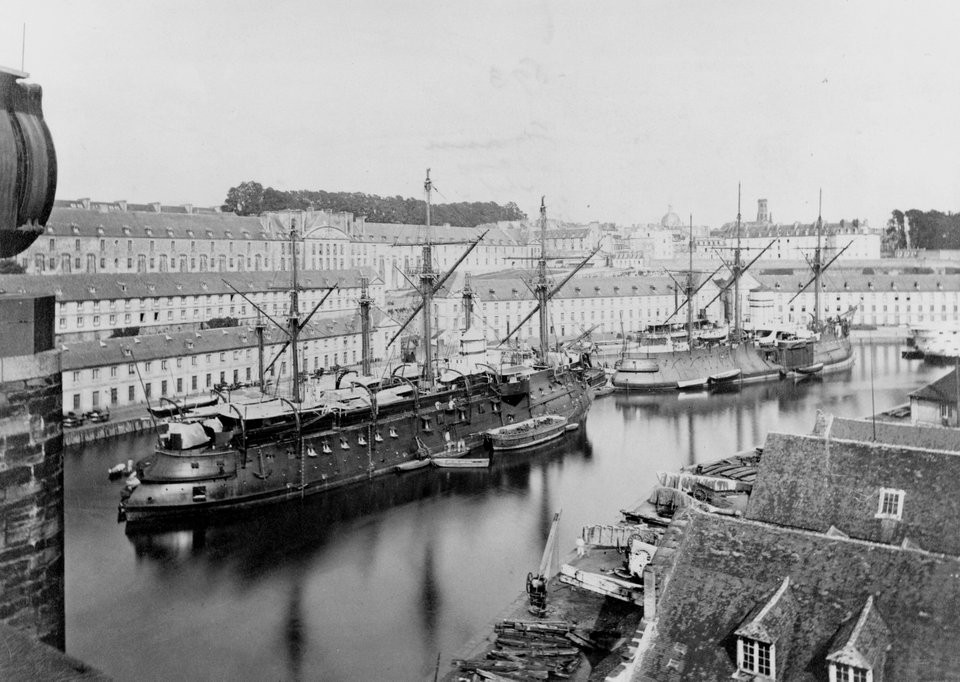

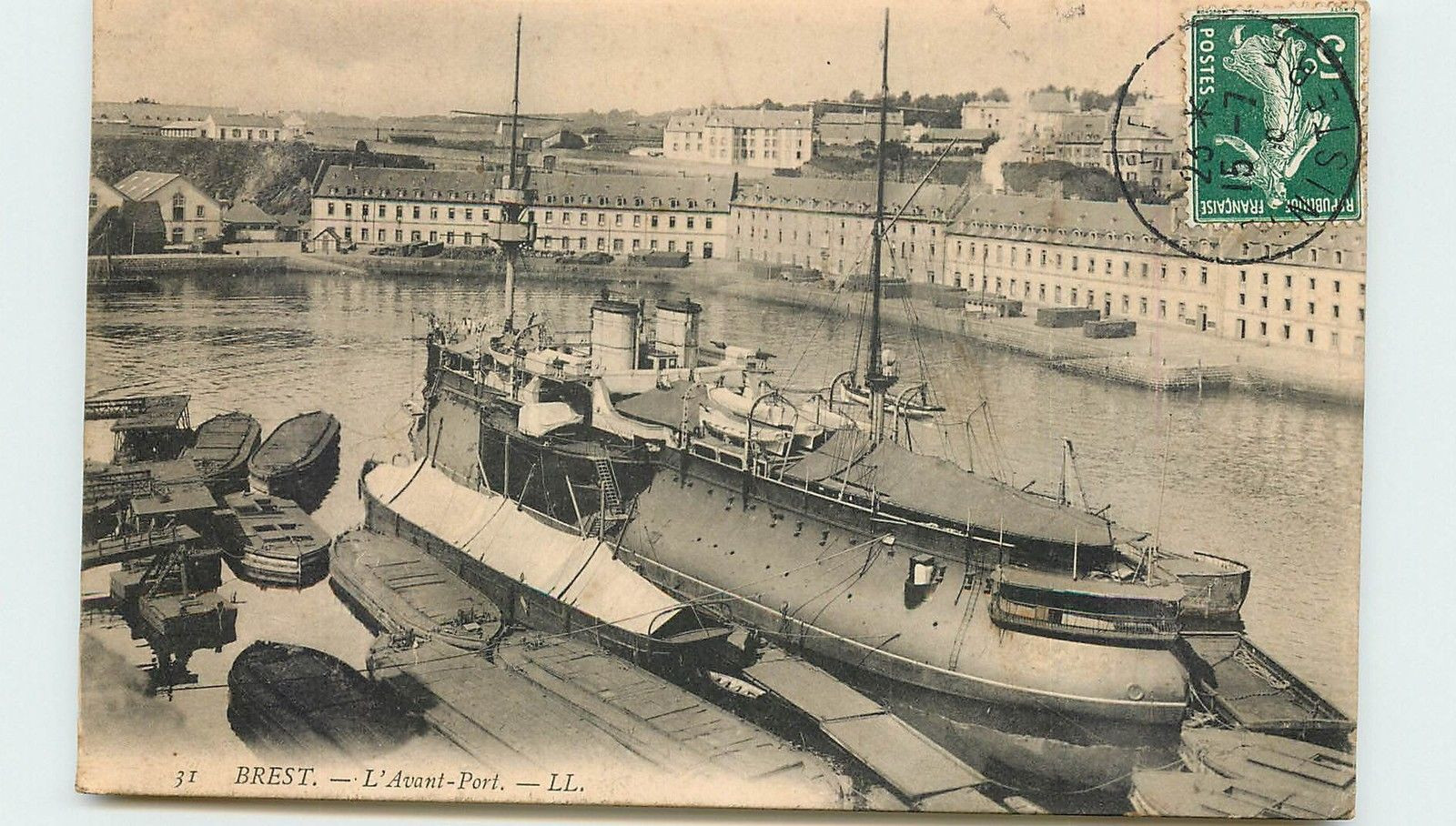

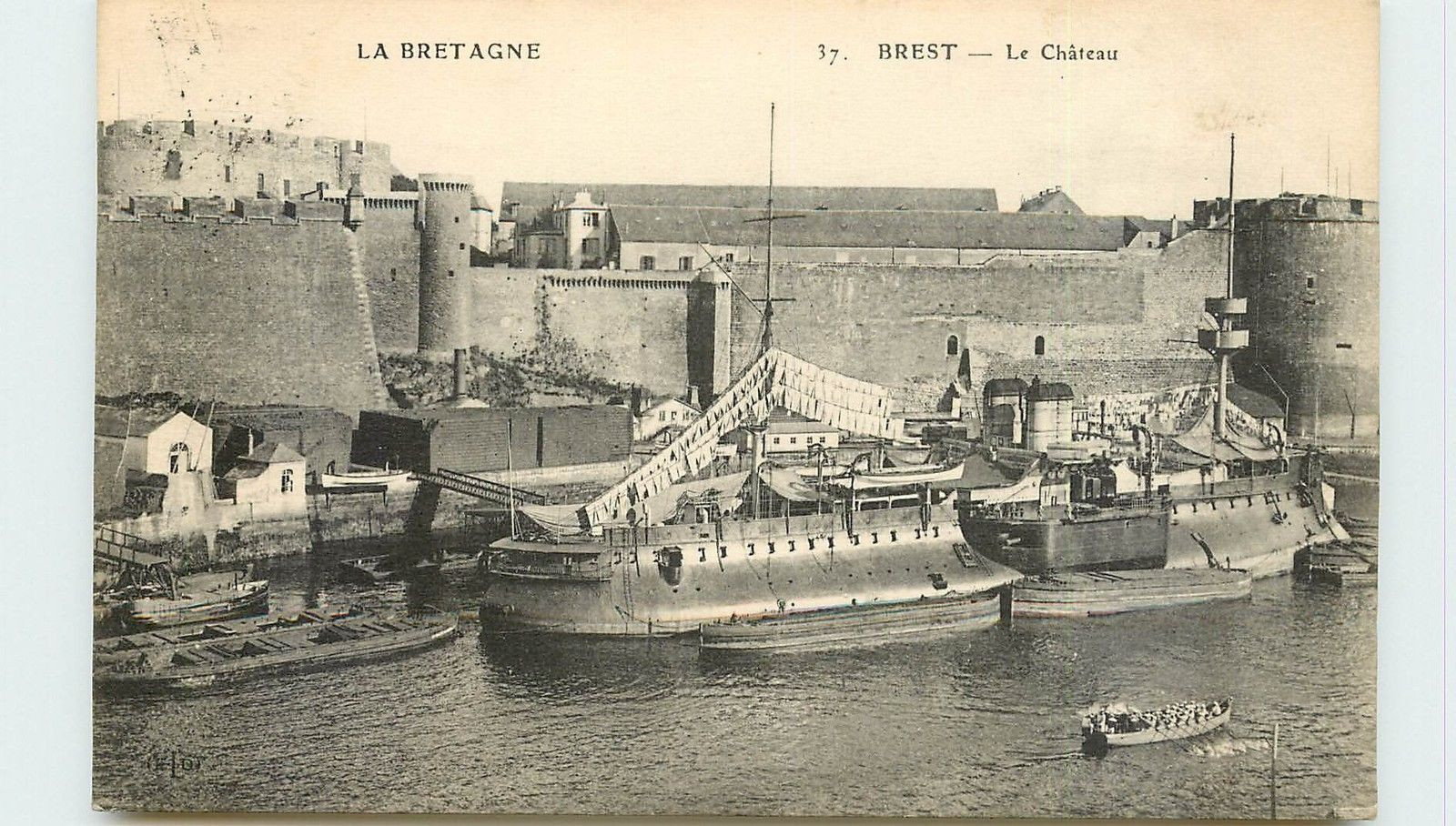

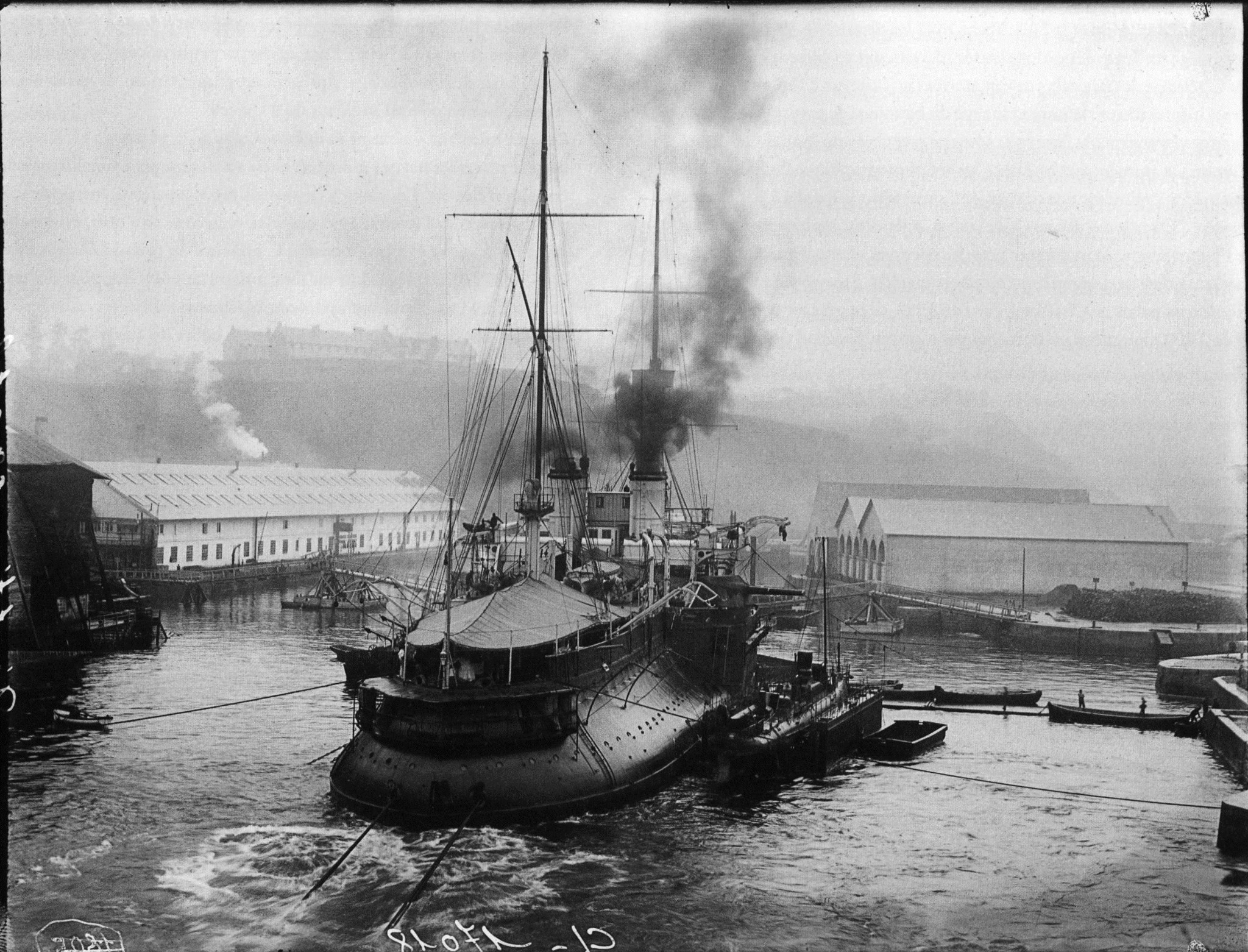

Devastation (Brest).jpg
Devastation (Brest).jpg (494.7 KiB) Przejrzano 1883 razy
Devastation (Brest) 2.jpg
Devastation (Brest) 2.jpg (491.28 KiB) Przejrzano 1883 razy

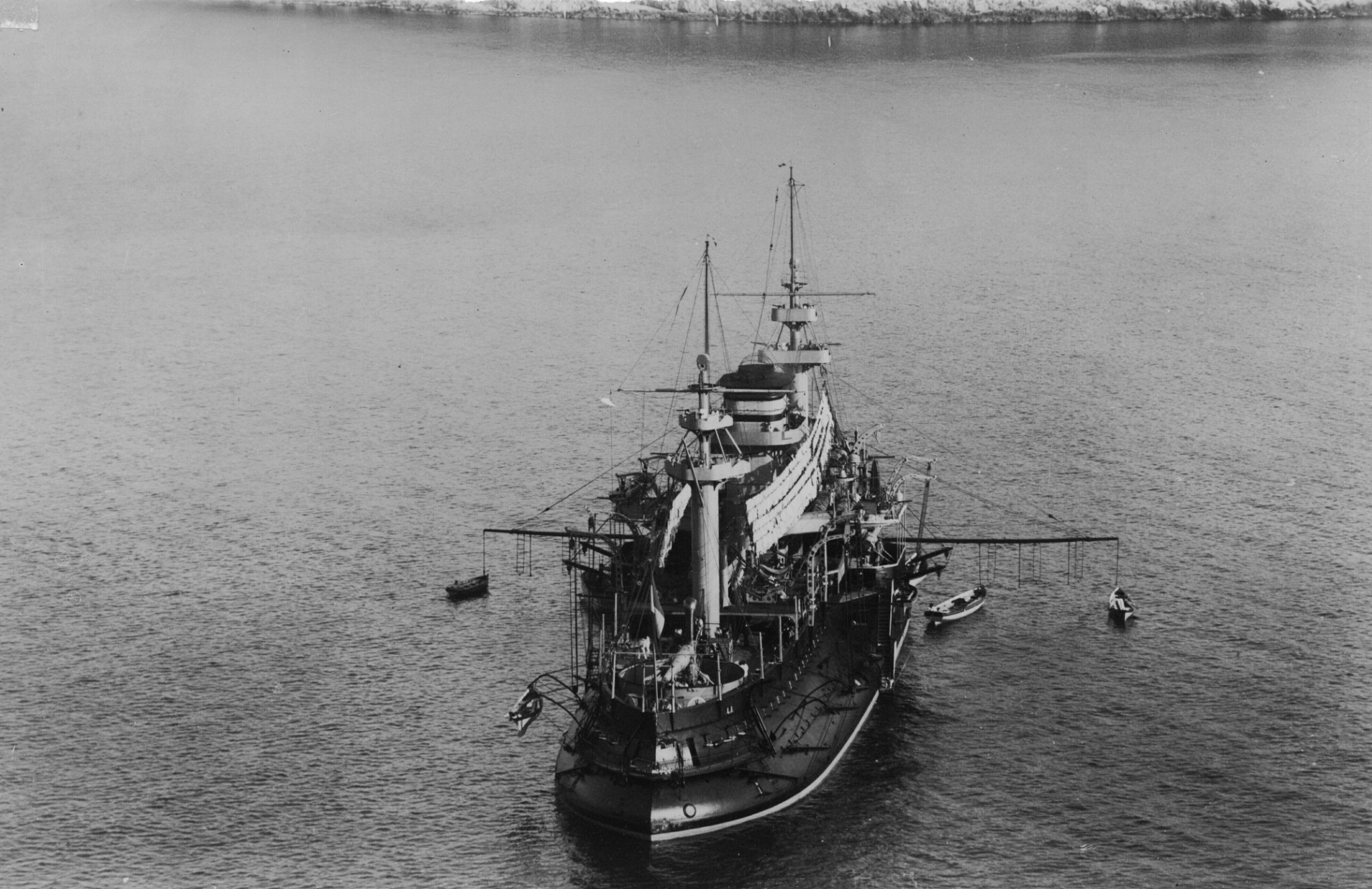

Devastation (lata 80-90).jpg
Devastation (lata 80-90).jpg (293.28 KiB) Przejrzano 1883 razy
Devastation (połowa lat 80).jpg
Devastation (połowa lat 80).jpg (243.47 KiB) Przejrzano 1883 razy

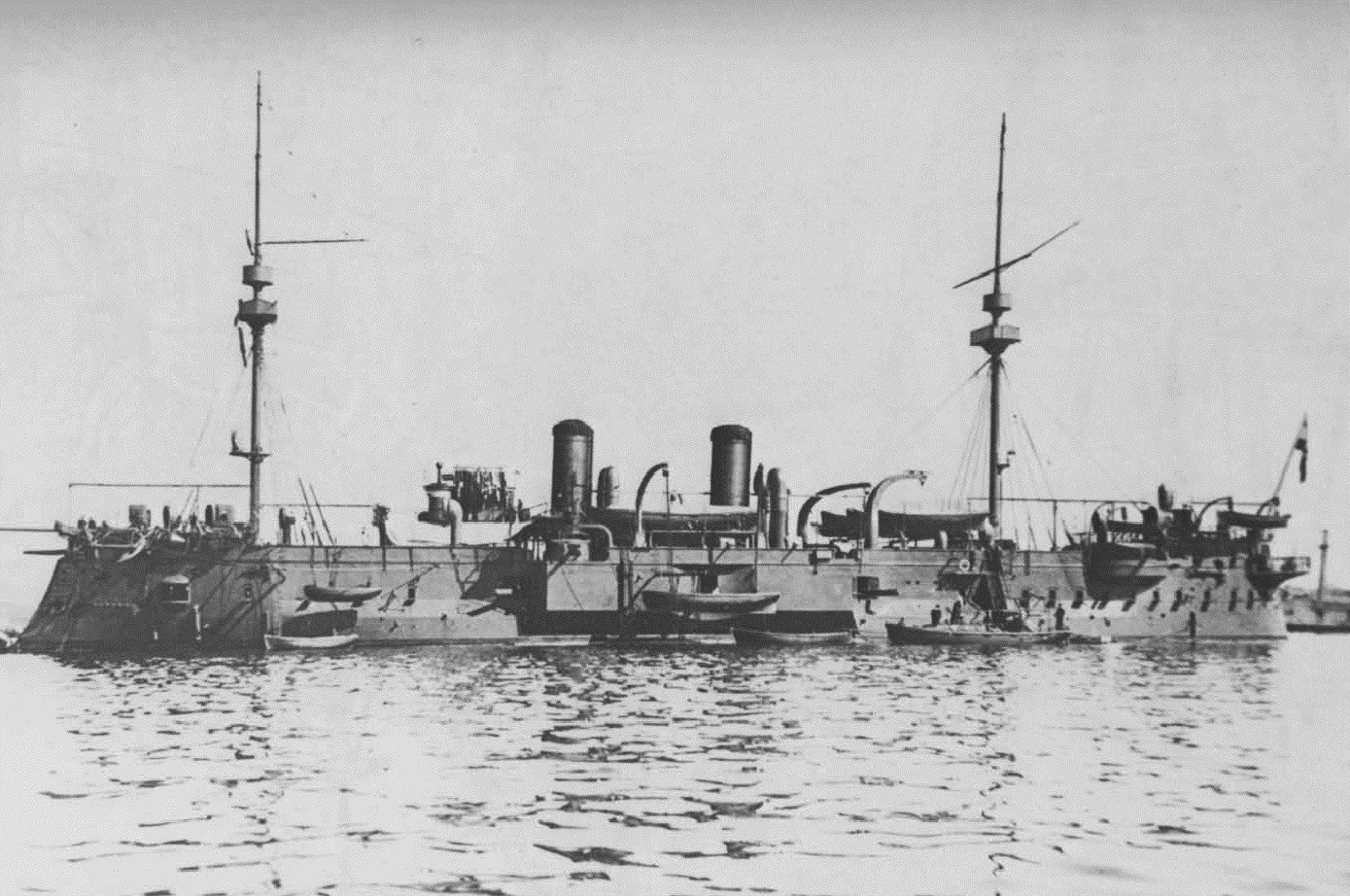

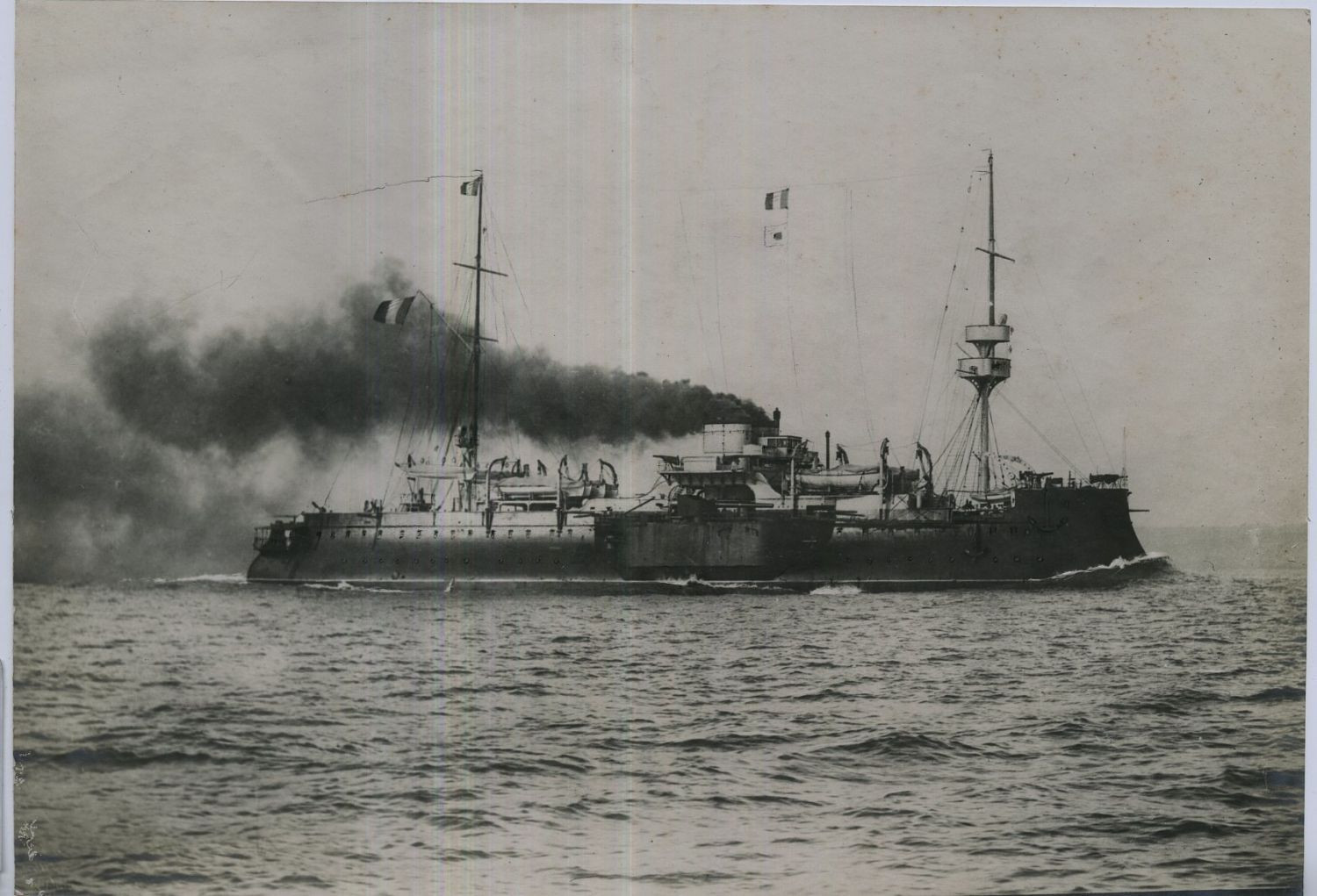

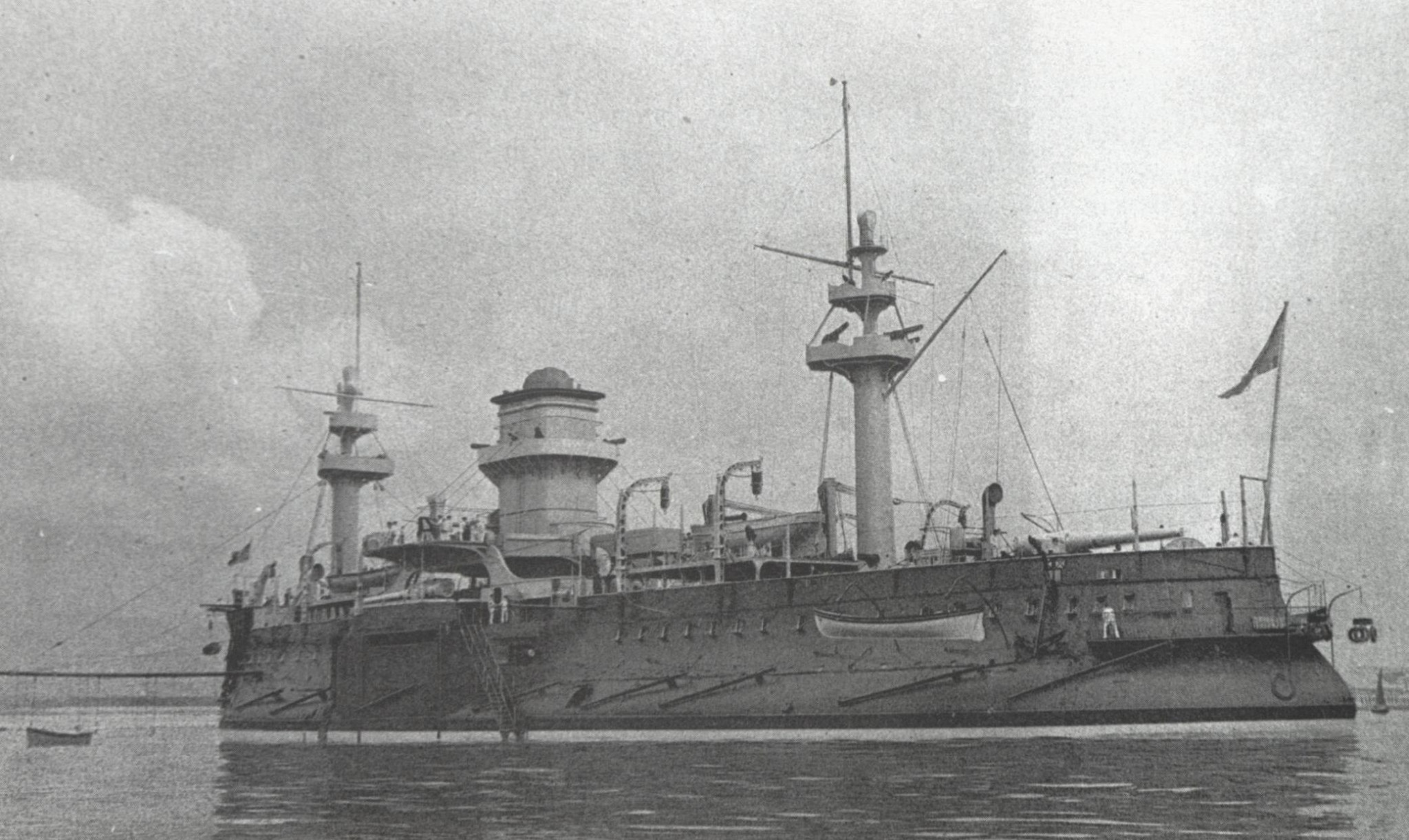

Devastation (połowa lat 90).jpg
Devastation (połowa lat 90).jpg (214.08 KiB) Przejrzano 1883 razy
Devastation 1.jpg
Devastation 1.jpg (275.85 KiB) Przejrzano 1883 razy
Devastation 2.jpg
Devastation 2.jpg (995.65 KiB) Przejrzano 1883 razy
Devastation 1902.jpg
Devastation 1902.jpg (280.8 KiB) Przejrzano 1883 razy

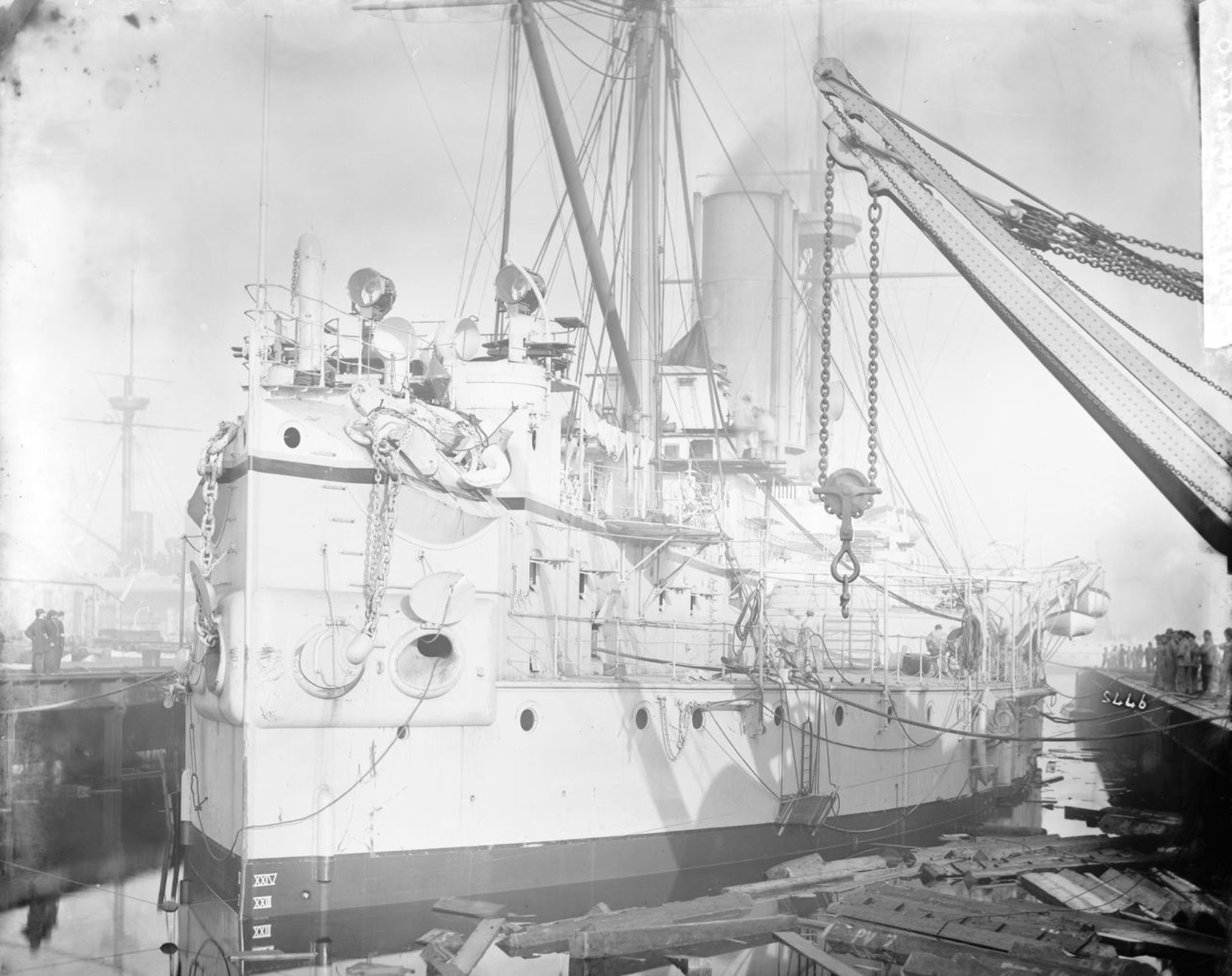

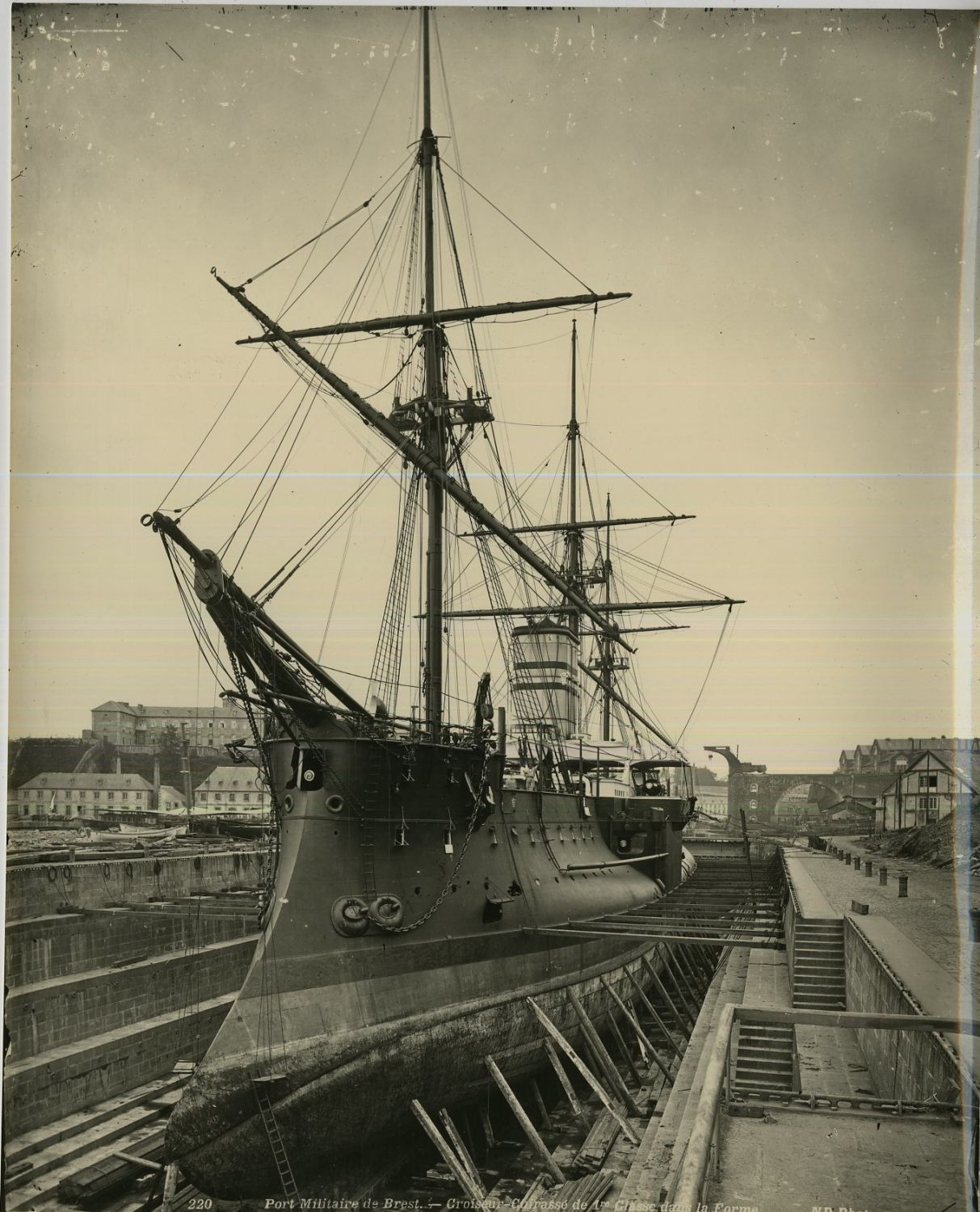

Devastation w doku.jpg
Devastation w doku.jpg (623.35 KiB) Przejrzano 1883 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

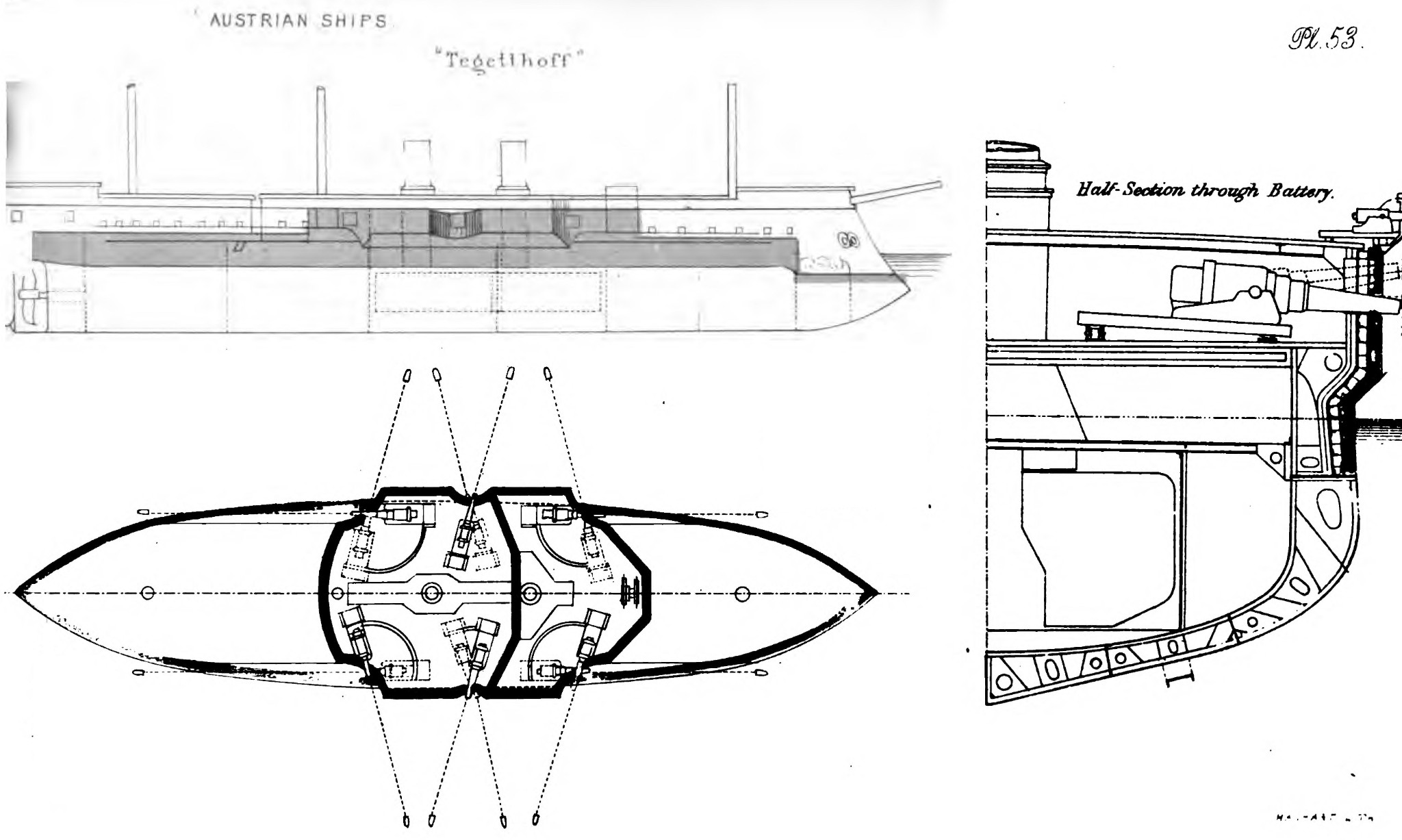

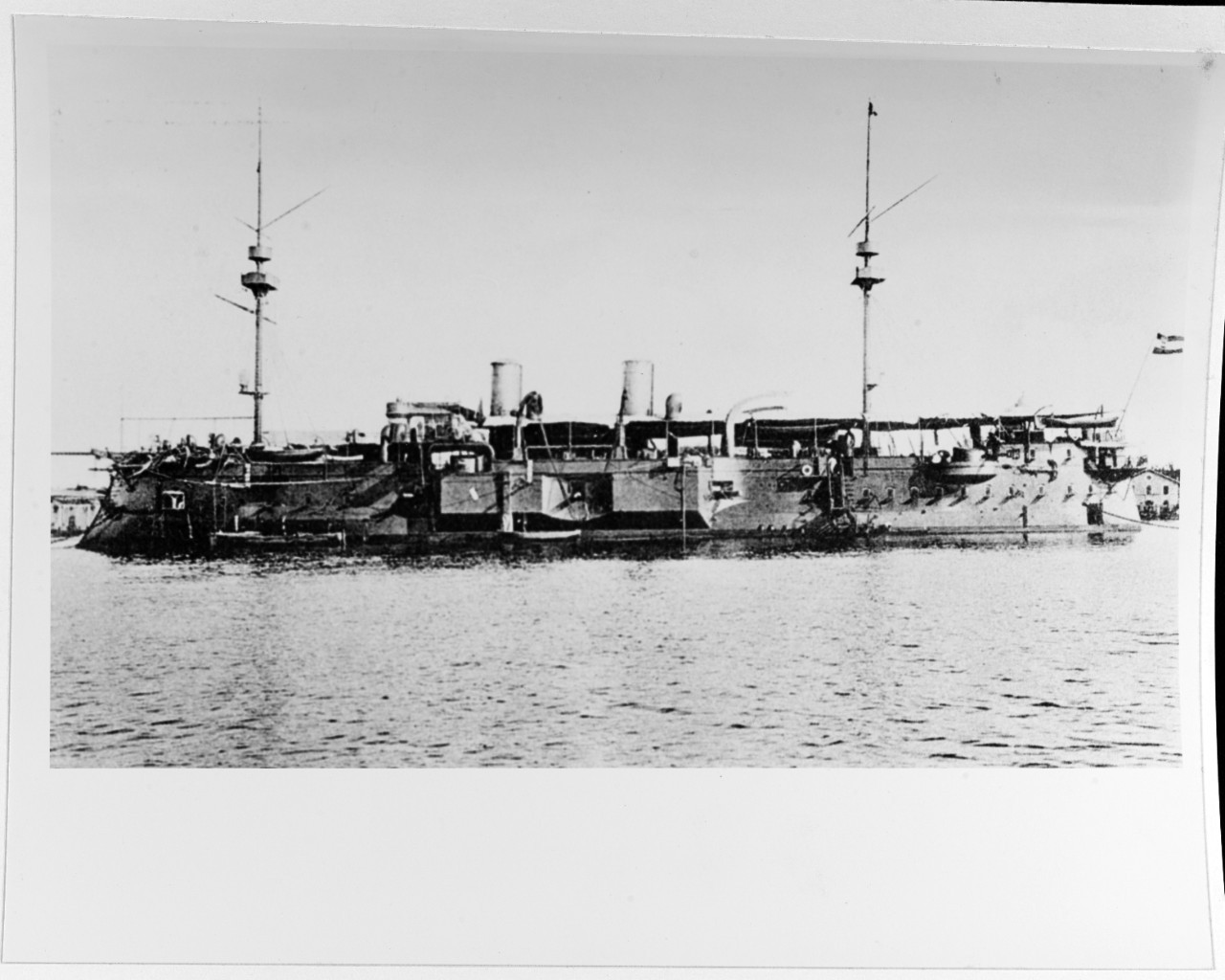

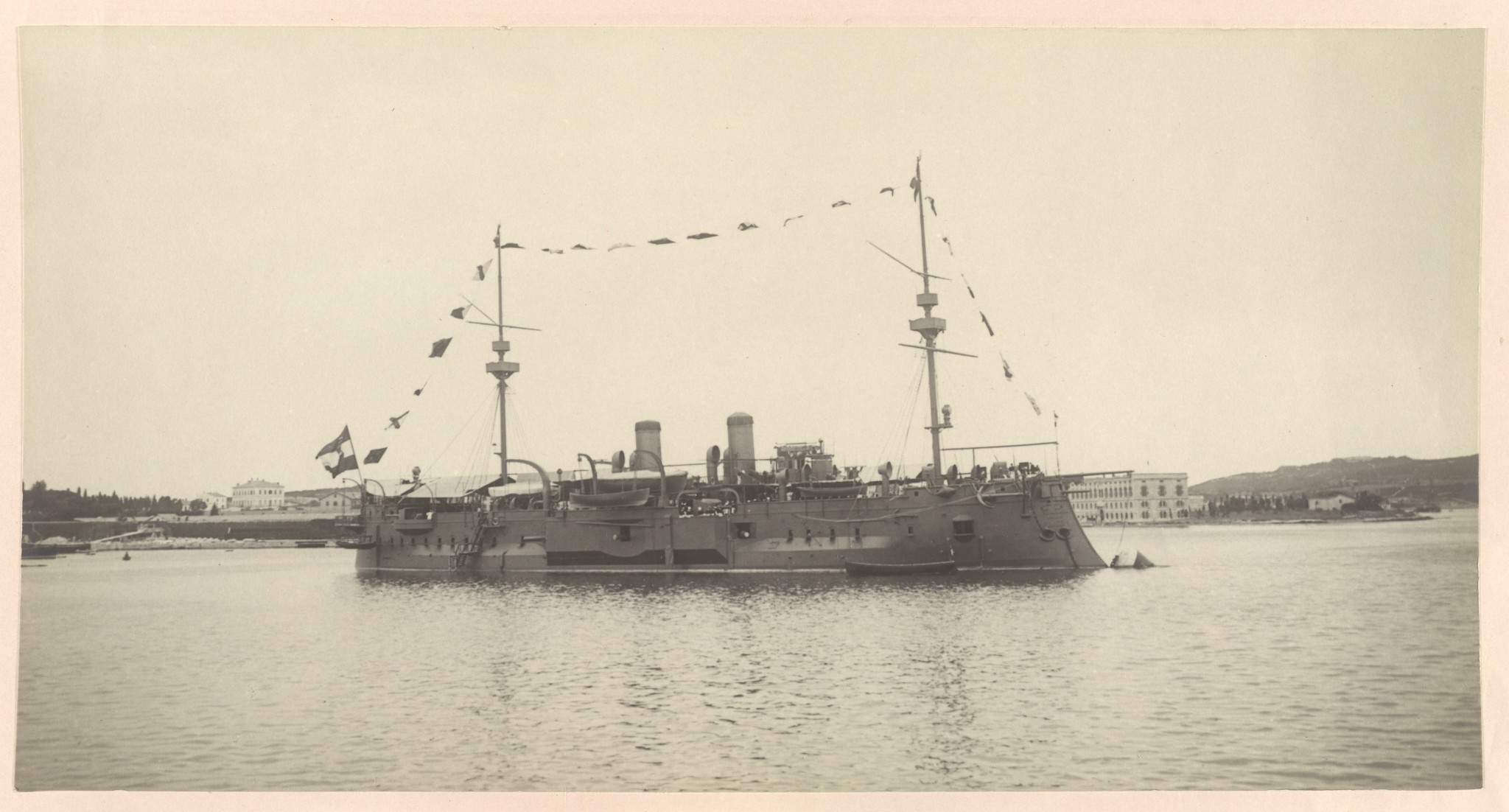

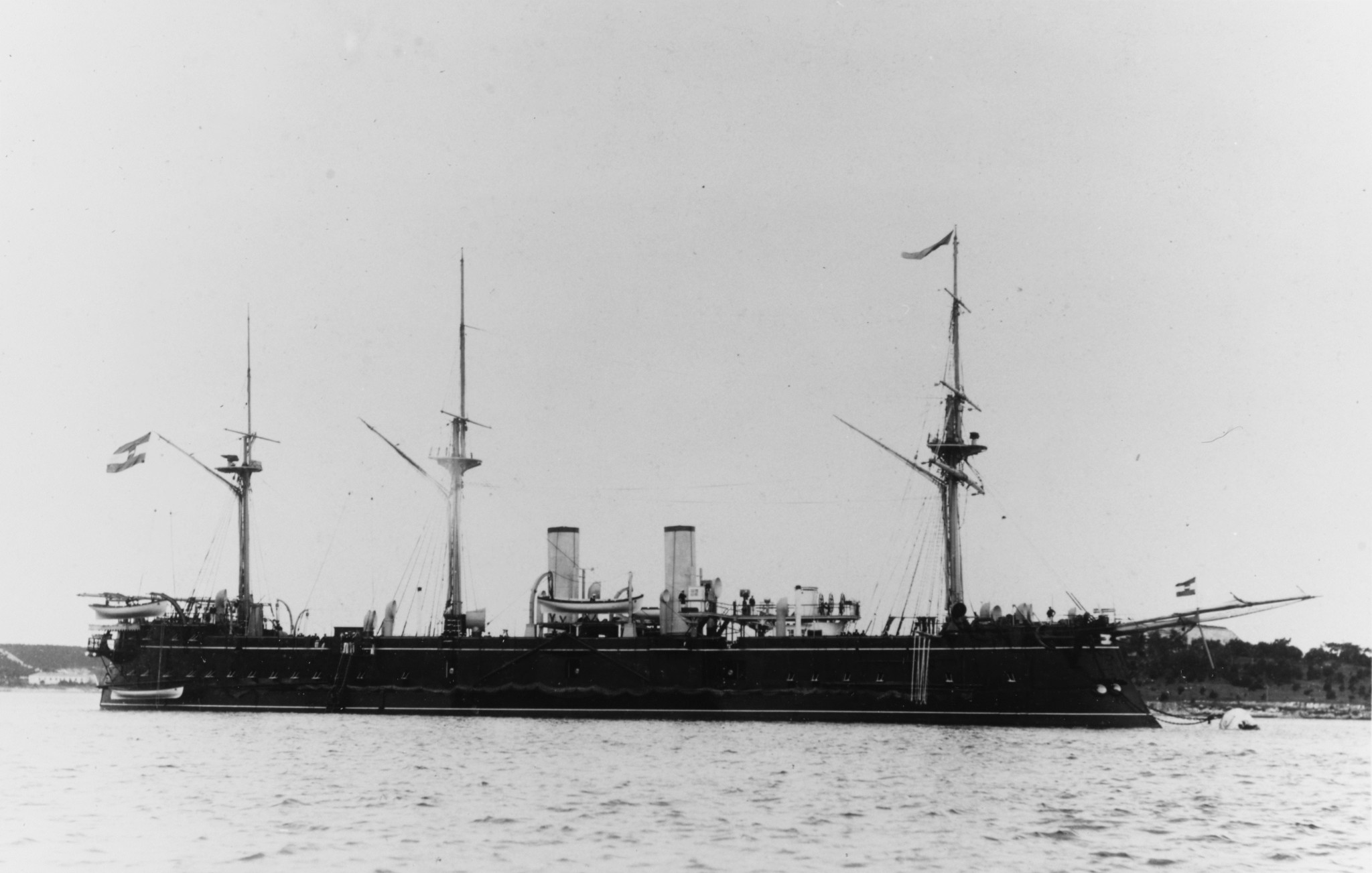

Austro-Węgierki pancernik Tegrtthoff. Pojedynczy okręt zwodowany w 1878 roku i oddany do służby w 1881. Wyporność 7430 ton, prędkość 14 węzłów. Wymiary: 89,4 x 21,8 x 7,6 m. Uzbrojenie: 6x280/18 BL, 6x87/24 BL, kilka mitraliez. Gruntownie zmodernizowany na początku lat 90. Dostał wówczas nową siłownię (prędkość ponad 15 węzłów) i nowe uzbrojenie: 6x240/35 Bl, 5x150/35 BL, kilkanaście lekkich i 2 wt. Pancerz burtowy do 370mm, kazamata 370mm. Wycofany ze służby pod koniec lat 90 (pełnił później rolę okrętu strażniczego w Poli).
Mam do tego okrętu sentyment bo jak dla mnie to klasyka okresu "pary i żelaza" lat 70/80. Tak brzydki, że aż piękny.
Załączniki

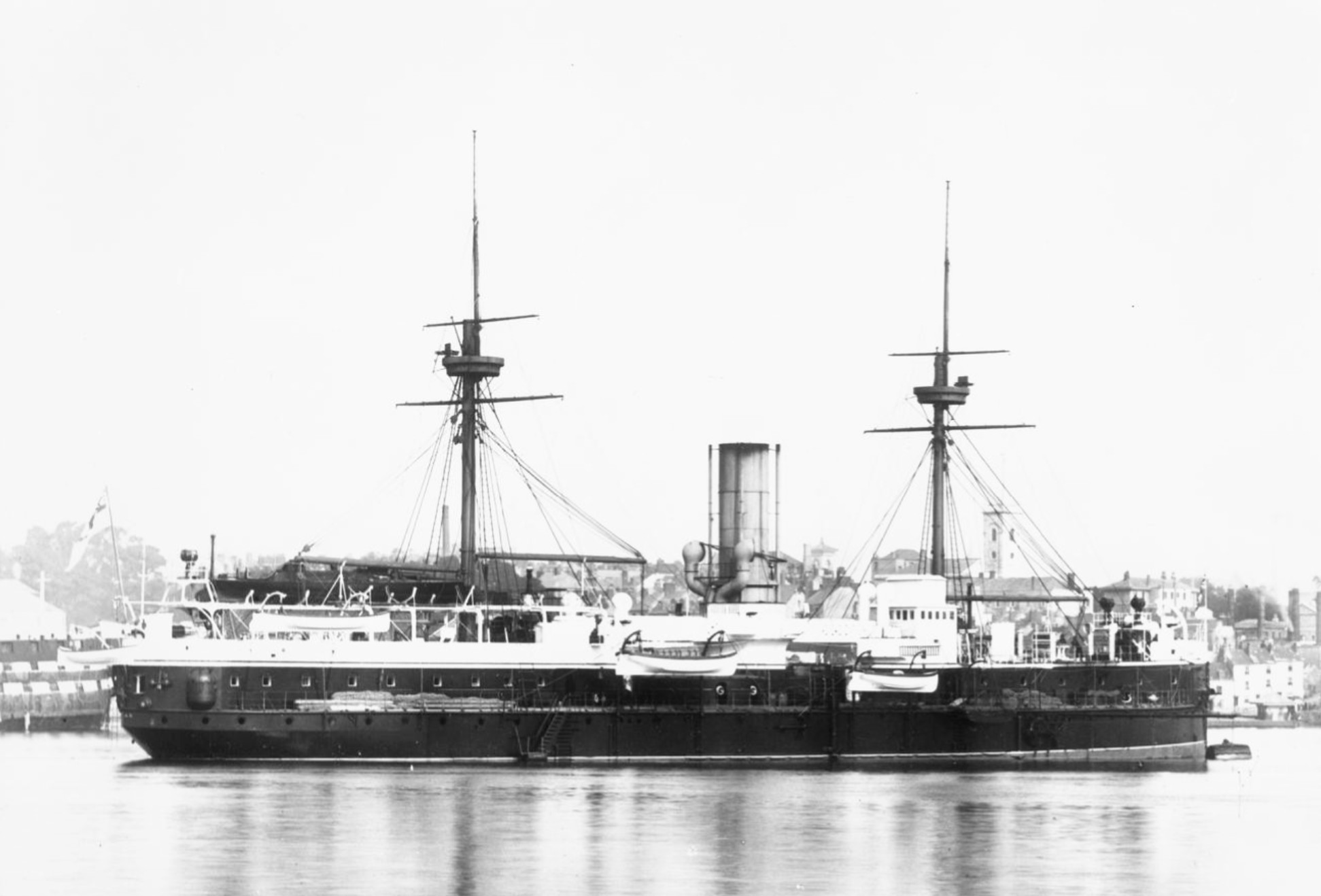

Tegetthoff (Pola 1880).jpg
Tegetthoff (Pola 1880).jpg (379.77 KiB) Przejrzano 1730 razy

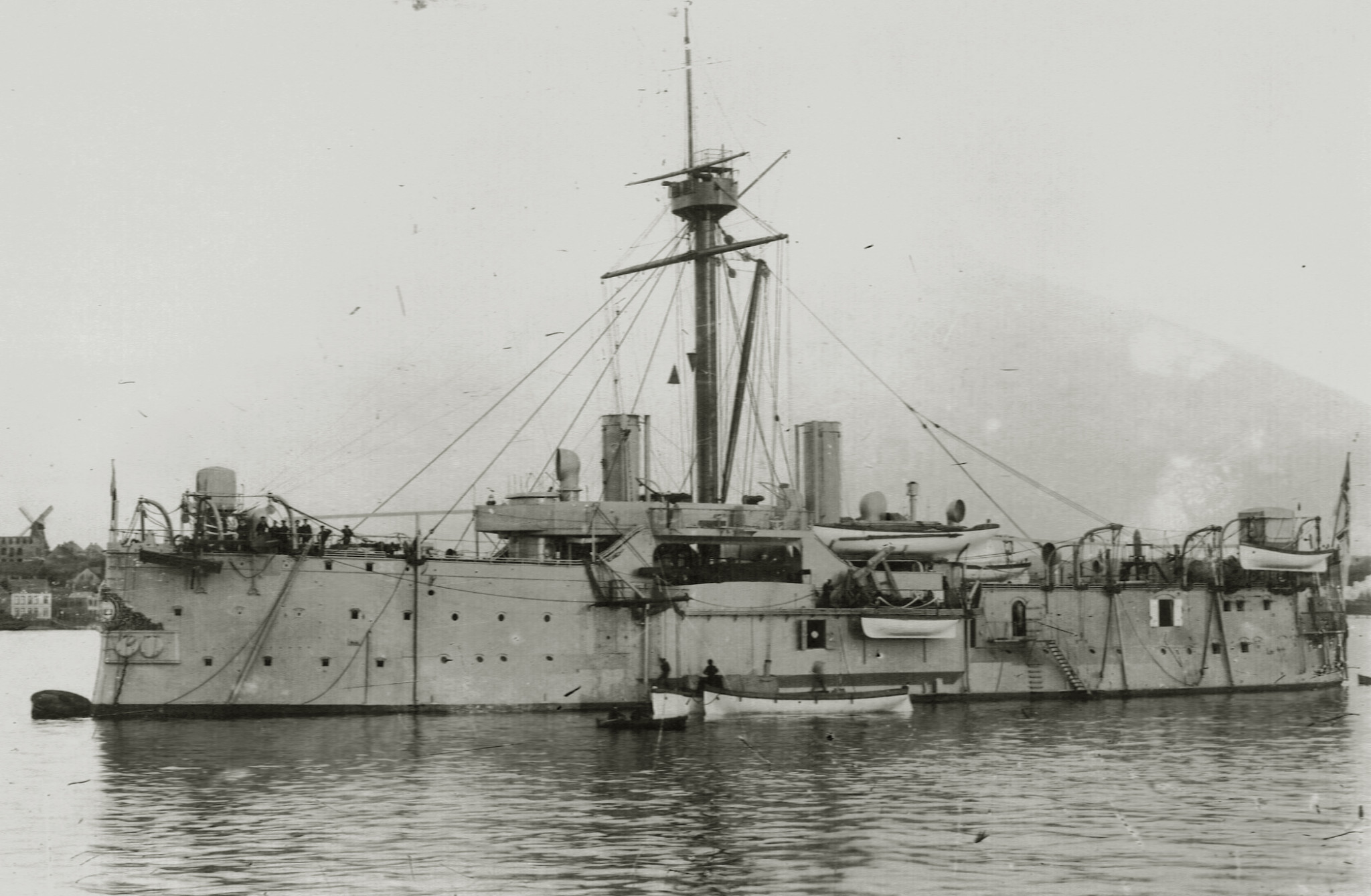

Tegetthoff 1.jpg
Tegetthoff 1.jpg (463.32 KiB) Przejrzano 1730 razy
Tegetthoff 2.jpg
Tegetthoff 2.jpg (483.47 KiB) Przejrzano 1730 razy
tegetthoff 3.jpg
tegetthoff 3.jpg (385.27 KiB) Przejrzano 1730 razy
Tegetthoff NH 87055.jpeg
Tegetthoff NH 87055.jpeg (282.25 KiB) Przejrzano 1730 razy

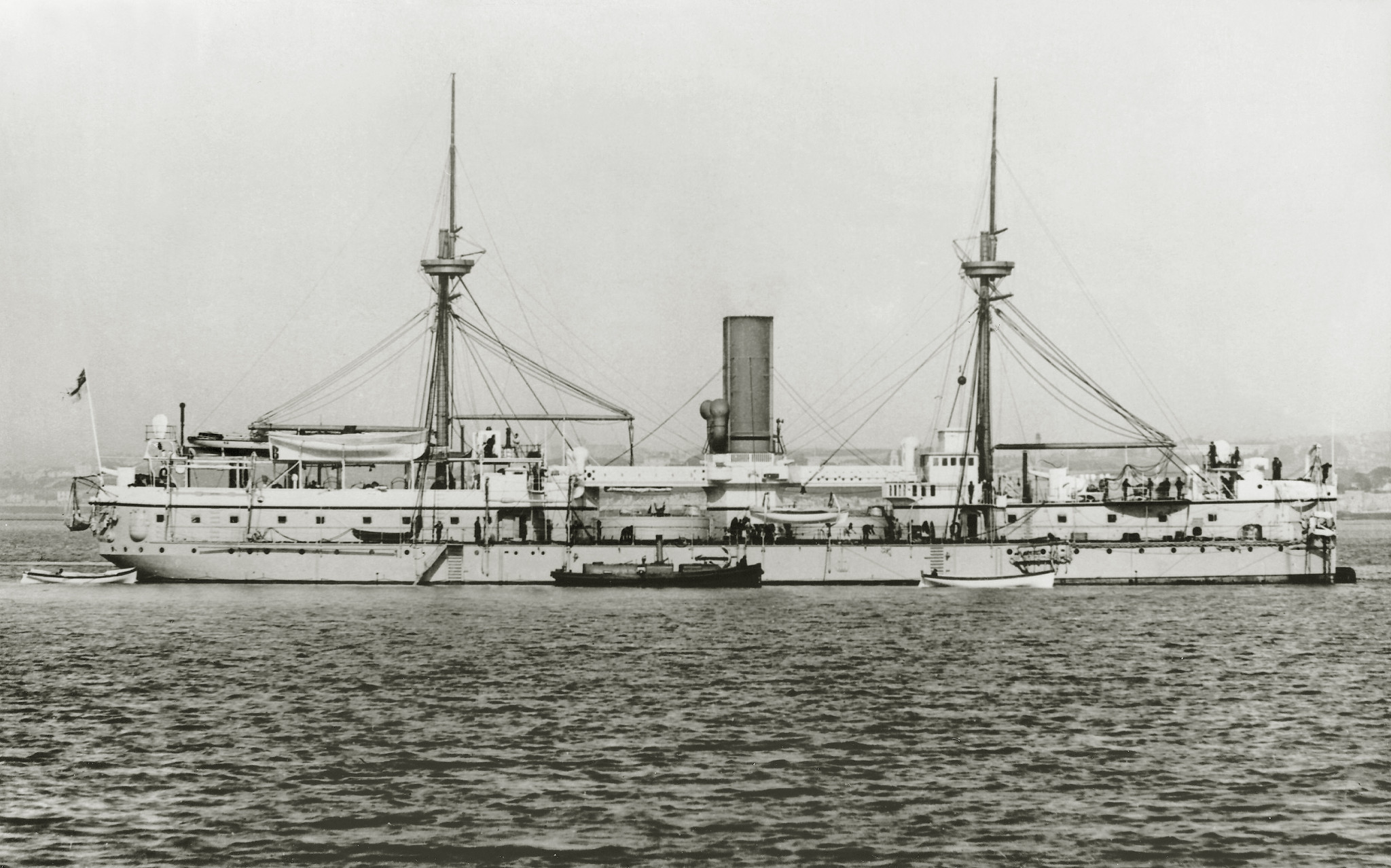

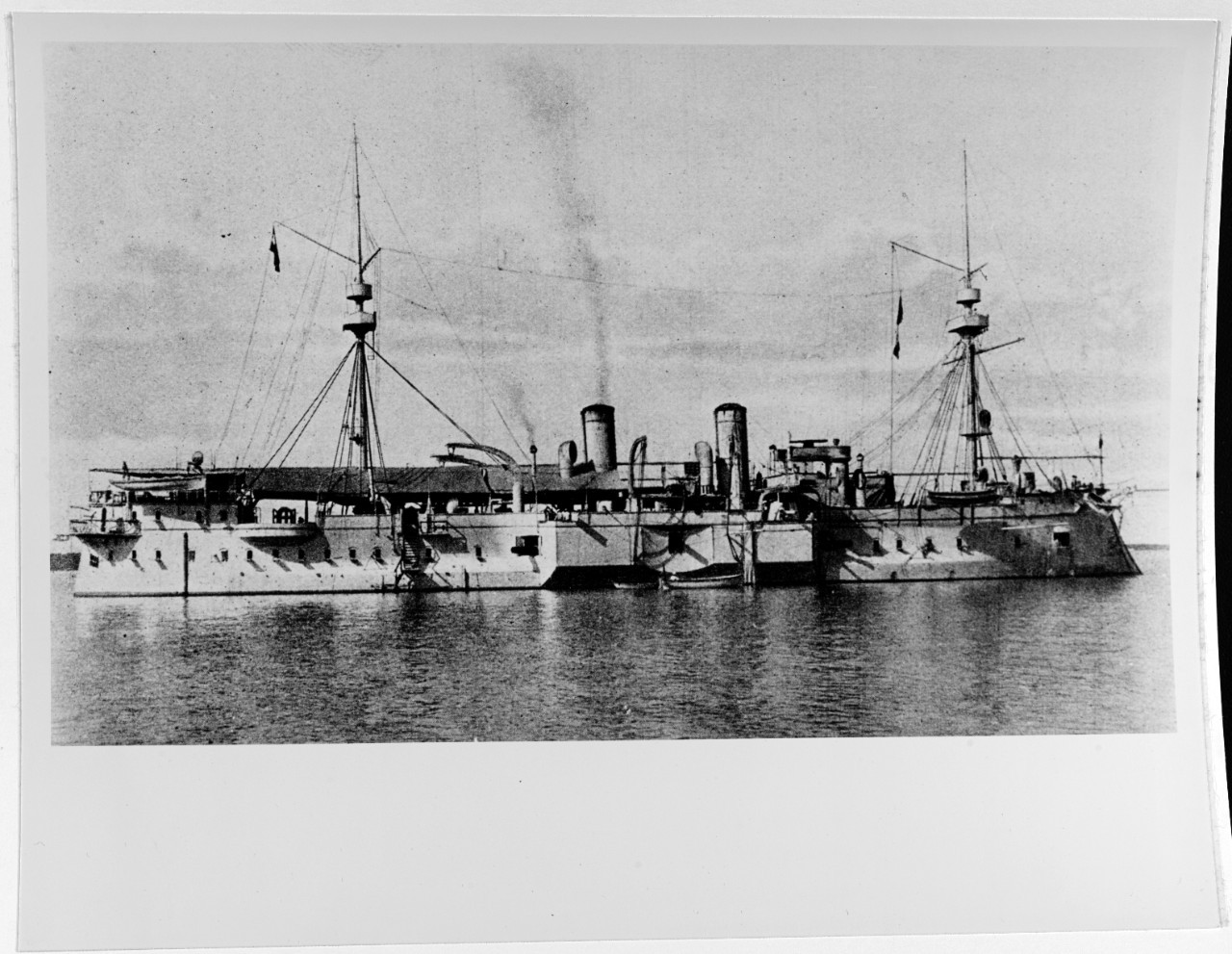

Tegetthoff (po 1893) NH 87051.jpeg
Tegetthoff (po 1893) NH 87051.jpeg (196.82 KiB) Przejrzano 1730 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

Niemiecki pancernik centralno-bateryjny Oldenburg. Zwodowany w 1884, w służbie 1886. Czyli zbudowany dość późno, ale konstrukcyjnie tkwiący jeszcze w "poprzedniej epoce" - stąd zamieszczam go tutaj. Wyporność 5650 ton, prędkość niecałe 14 węzłów. Wymiary: 78,4 x 18 x 6,3 m. Uzbrojenie: 8x240/30 BL, 4x150/22 BL, kilka lekkich, 4 wt. Pancerz burtowy 300-200mm, bateria 200-150mm. Później dozbrojony w art. lekką. wycofany ze służby z końcem XIX wieku.
Załączniki
Oldenburg 1.jpg
Oldenburg 1.jpg (453.31 KiB) Przejrzano 1070 razy
Oldenburg 2.jpg
Oldenburg 2.jpg (622.69 KiB) Przejrzano 1070 razy
Oldenburg 3.jpg
Oldenburg 3.jpg (455.58 KiB) Przejrzano 1070 razy
Oldenburg 4.jpg
Oldenburg 4.jpg (334.54 KiB) Przejrzano 1070 razy
Oldenburg 5.jpg
Oldenburg 5.jpg (632.11 KiB) Przejrzano 1070 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

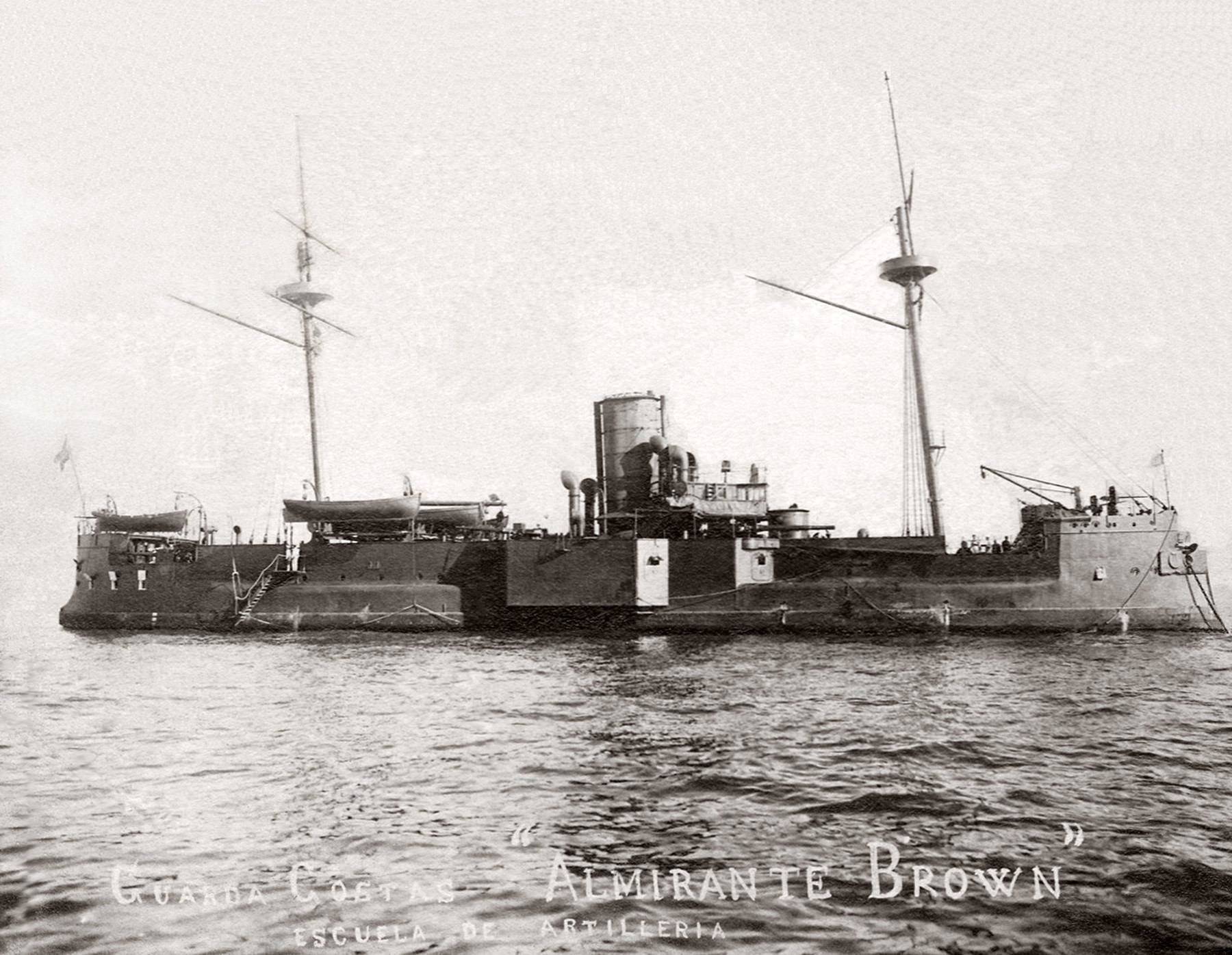

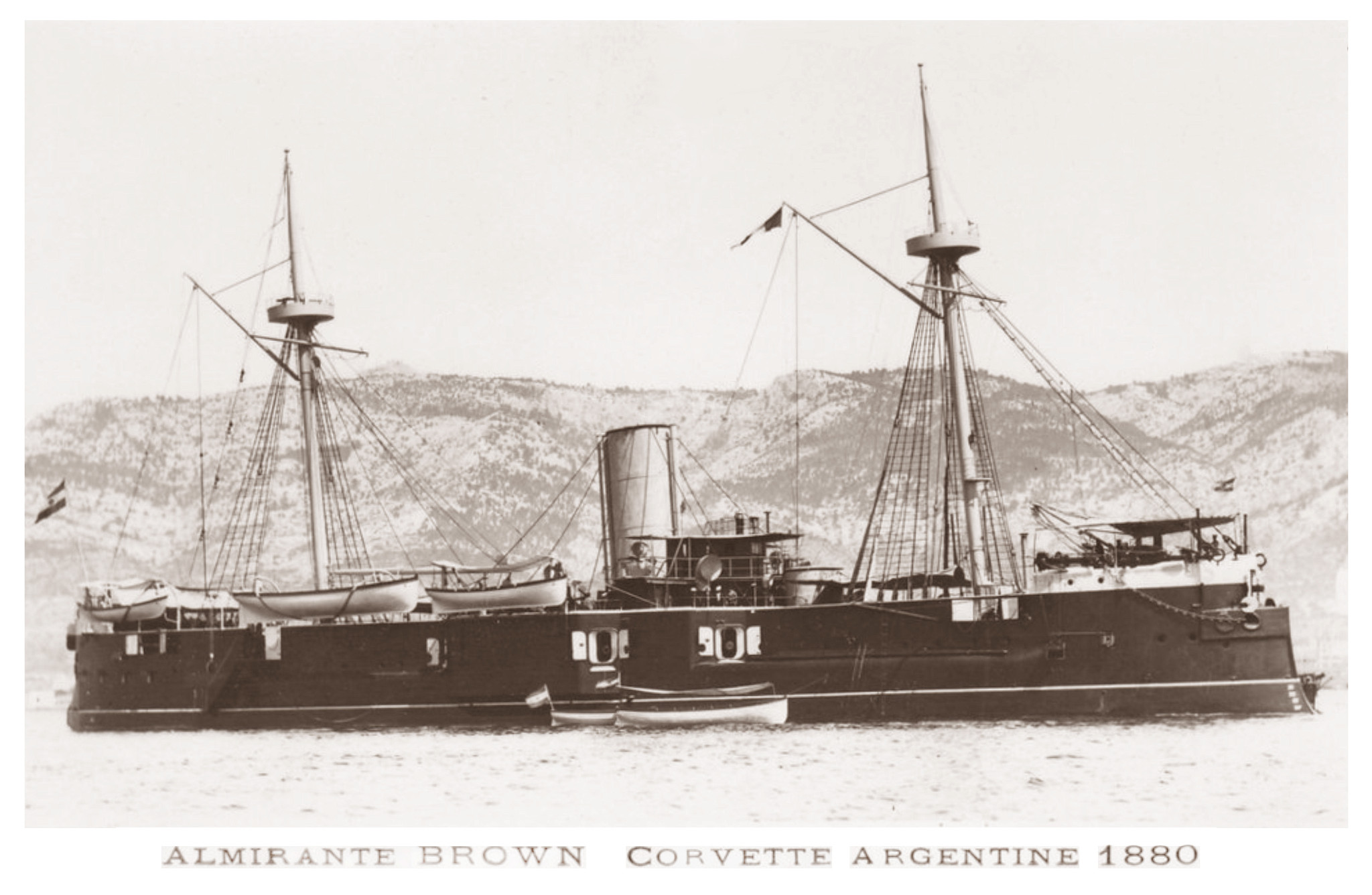

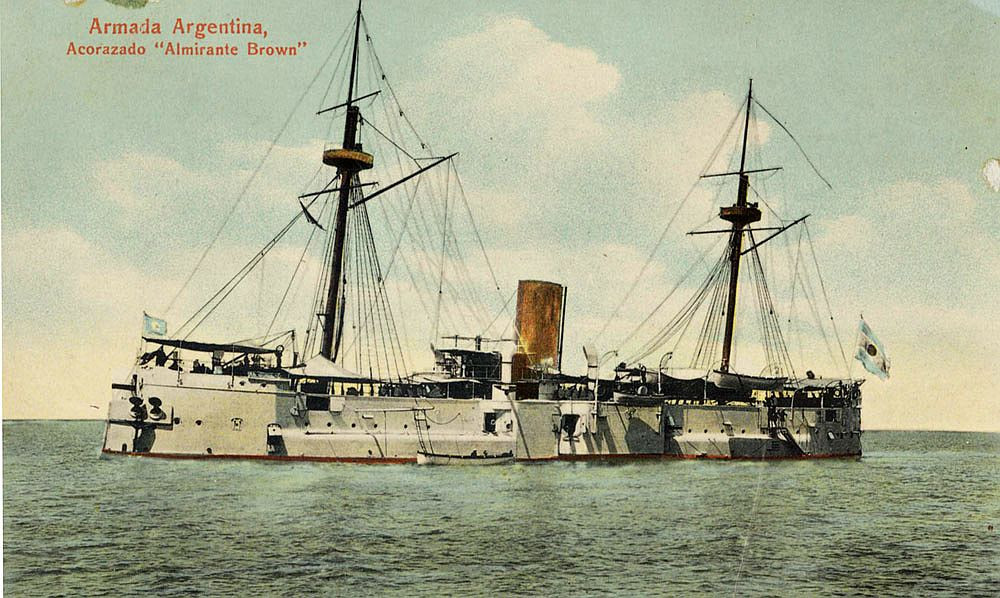

Argentyński pancernik centralno-bateryjny Almirante Brown. Zwodowany w 1880 roku, w służbie 1882. Wyporność 4200 ton, prędkość 14 węzłów. Wymiary: 73,2 x 15,2 x 6,3 m. Uzbrojenie: 8x203/26 BL, kilka lekkich. Pancerz burtowy 229-152, kazamata baterii 203-152mm. Pod koniec lat 90 przebudowany we Francji. Zdjęto mu wówczas armaty 203mm i zamontowano 10x150/50 QF i 6x120/50 QF oraz kilka lekkich, a także 2 wt. Wycofany ze służby na początku lat 30.
Załączniki

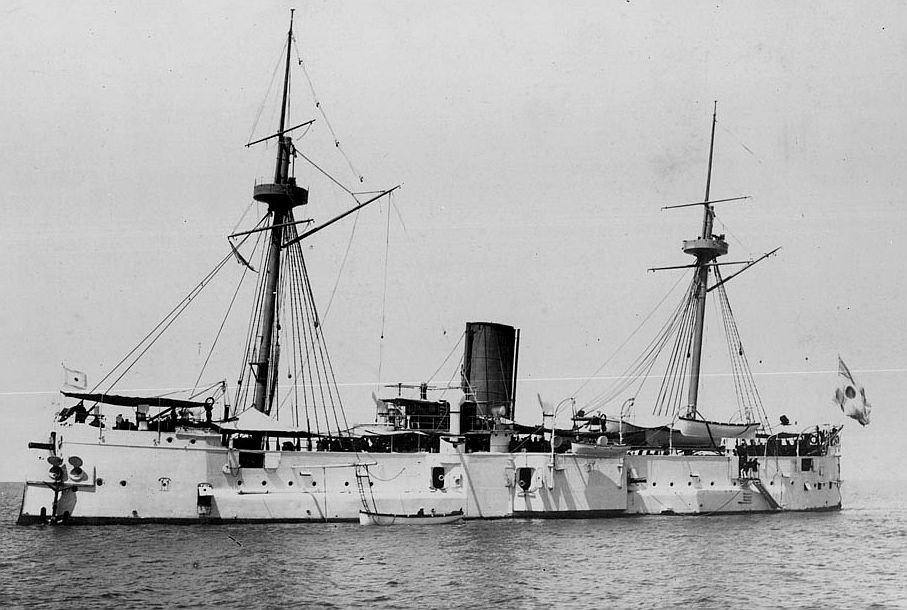

Almirante Brown.jpg
Almirante Brown.jpg (403.44 KiB) Przejrzano 945 razy

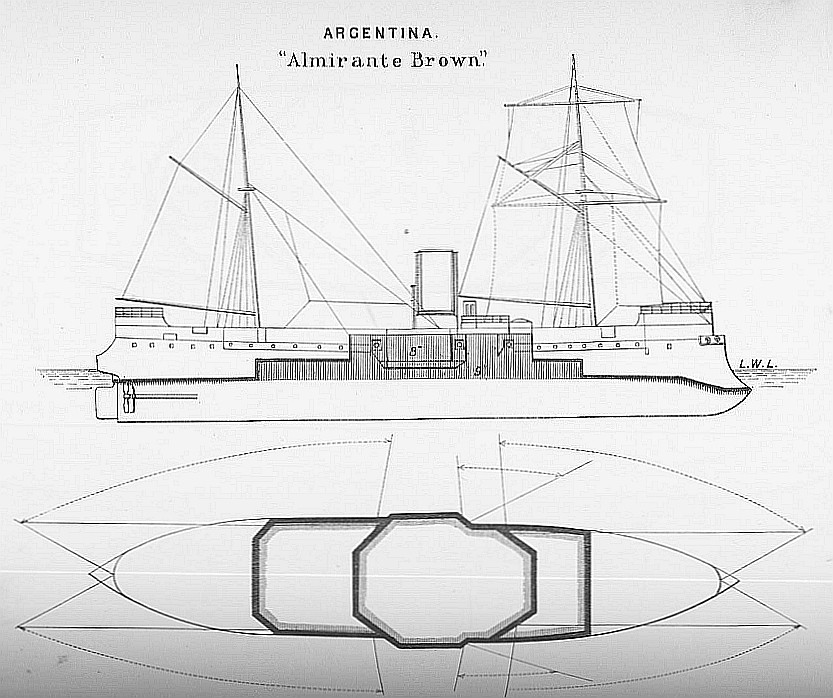

Brown (plan).jpg
Brown (plan).jpg (165.56 KiB) Przejrzano 945 razy

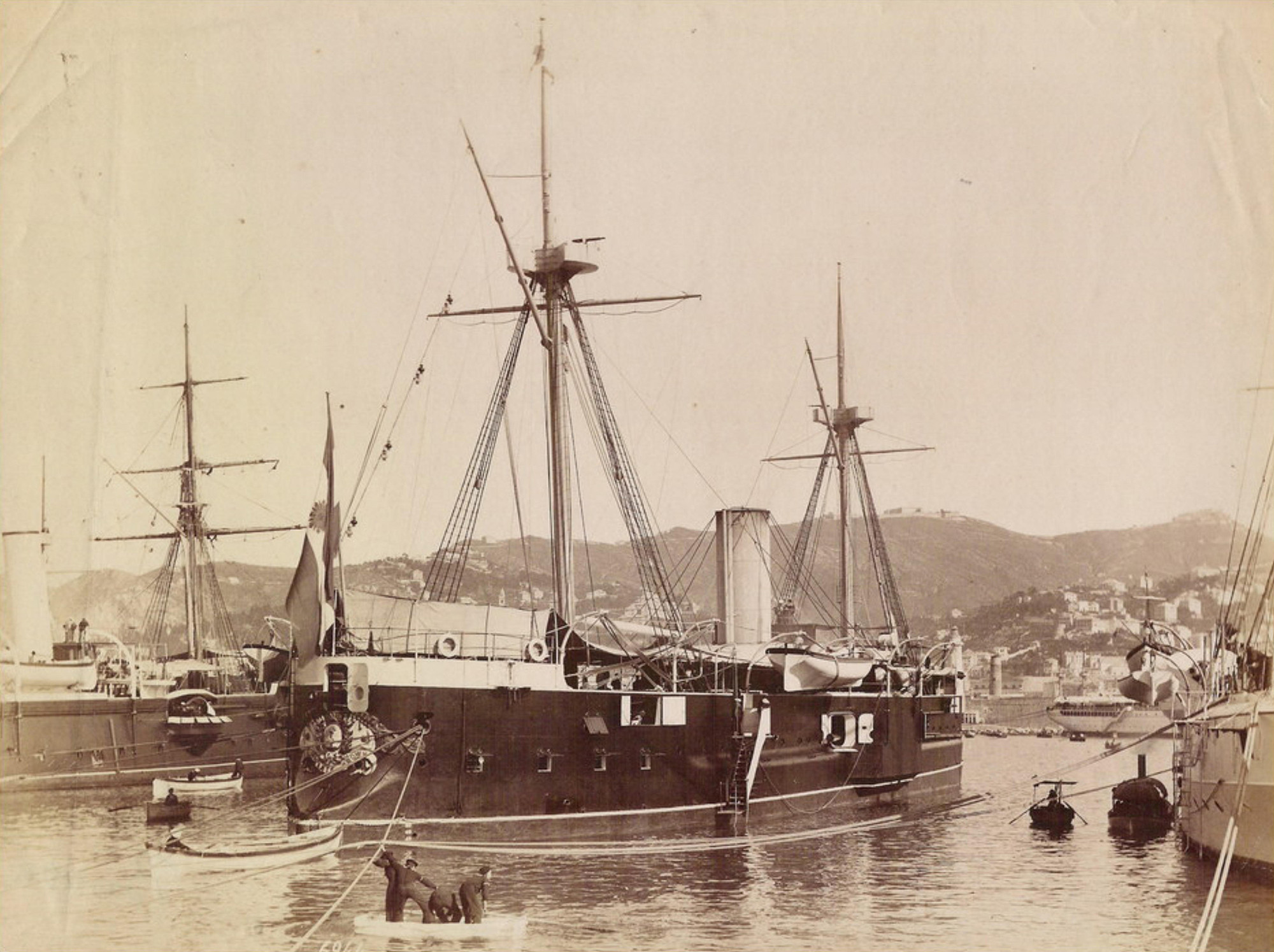

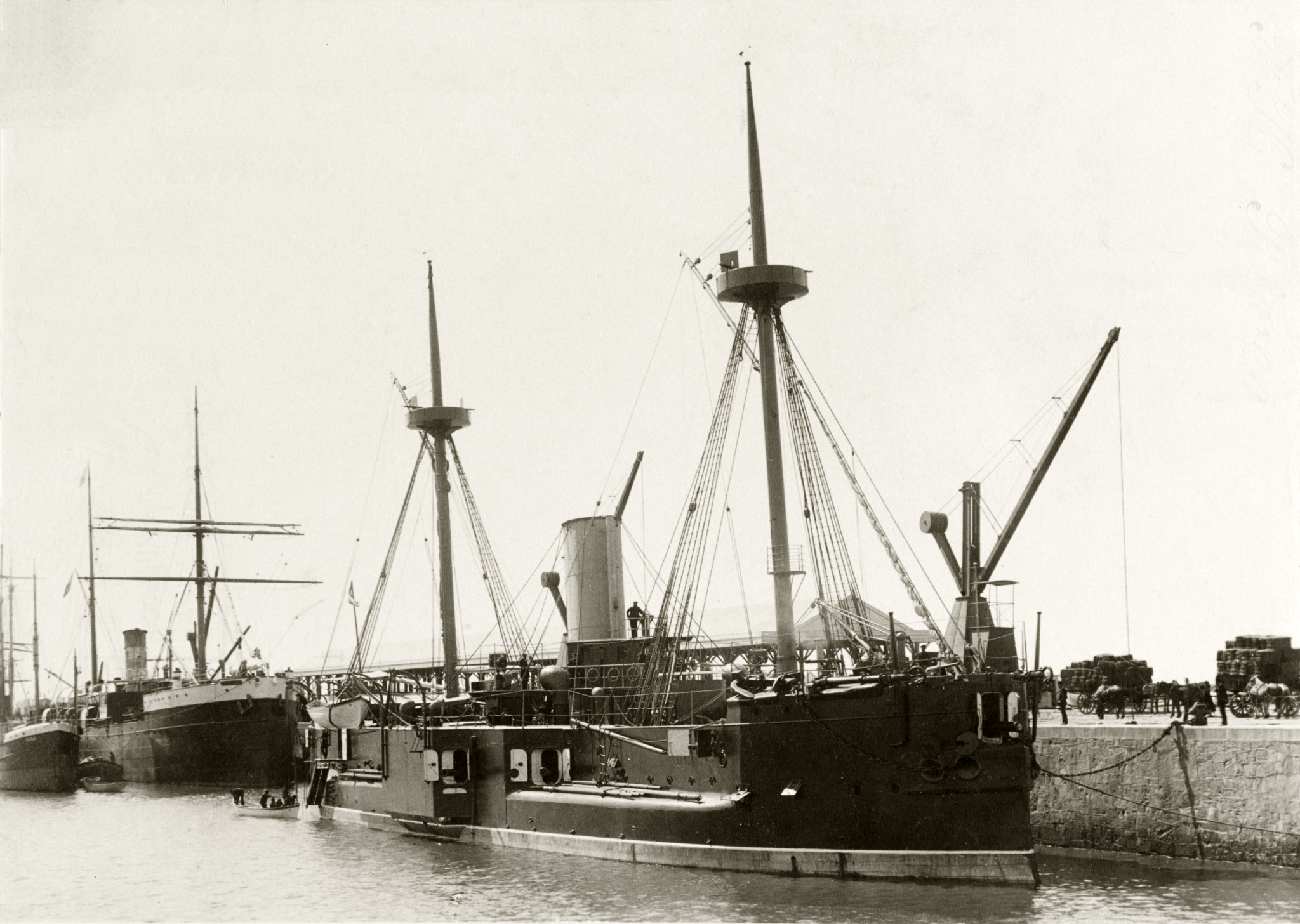

Almirante Brown (Genua).jpg
Almirante Brown (Genua).jpg (571.71 KiB) Przejrzano 945 razy

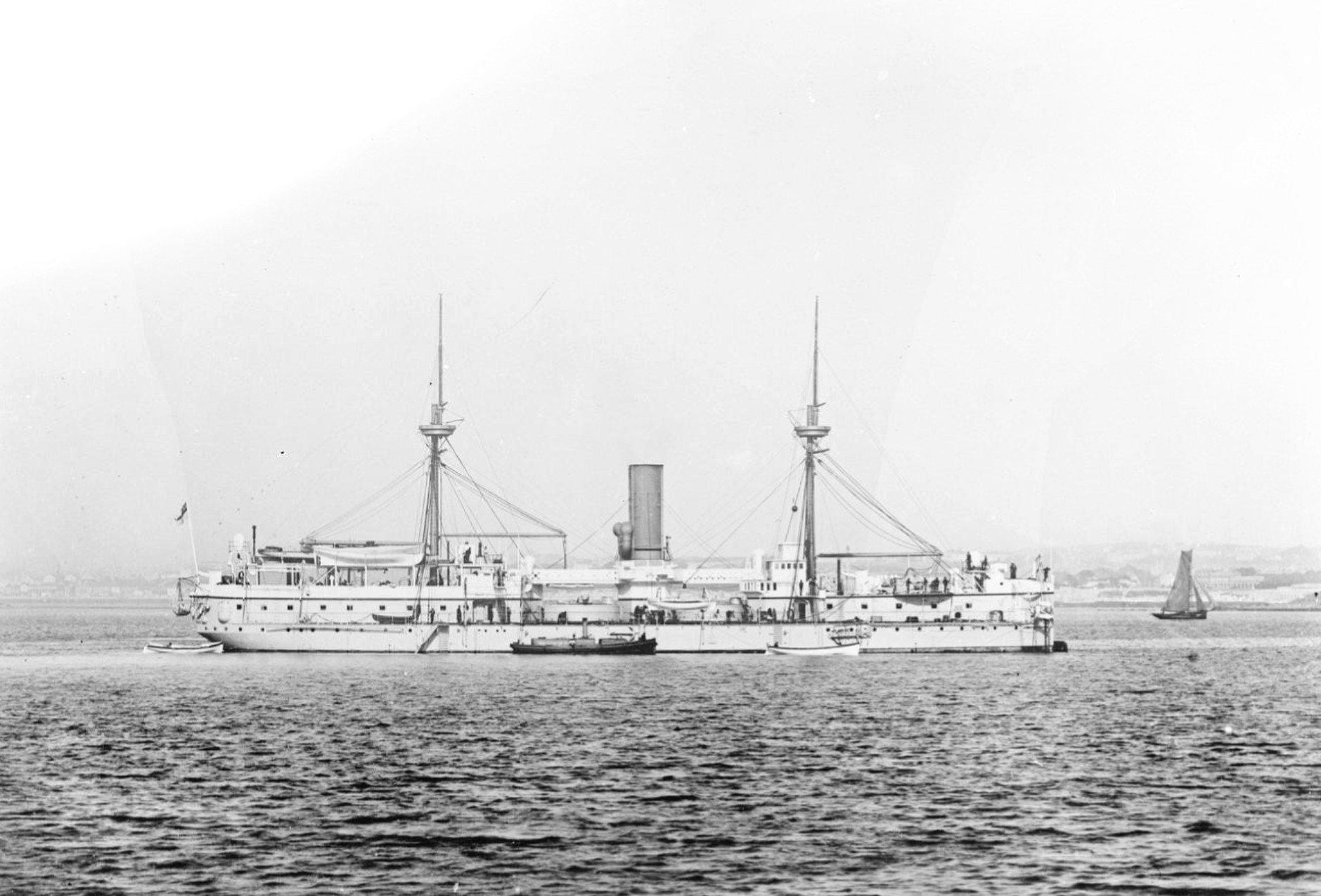

Almirante Brown 1.jpg
Almirante Brown 1.jpg (609.14 KiB) Przejrzano 945 razy
Alm.Bbrown 3.jpg
Alm.Bbrown 3.jpg (216.01 KiB) Przejrzano 945 razy

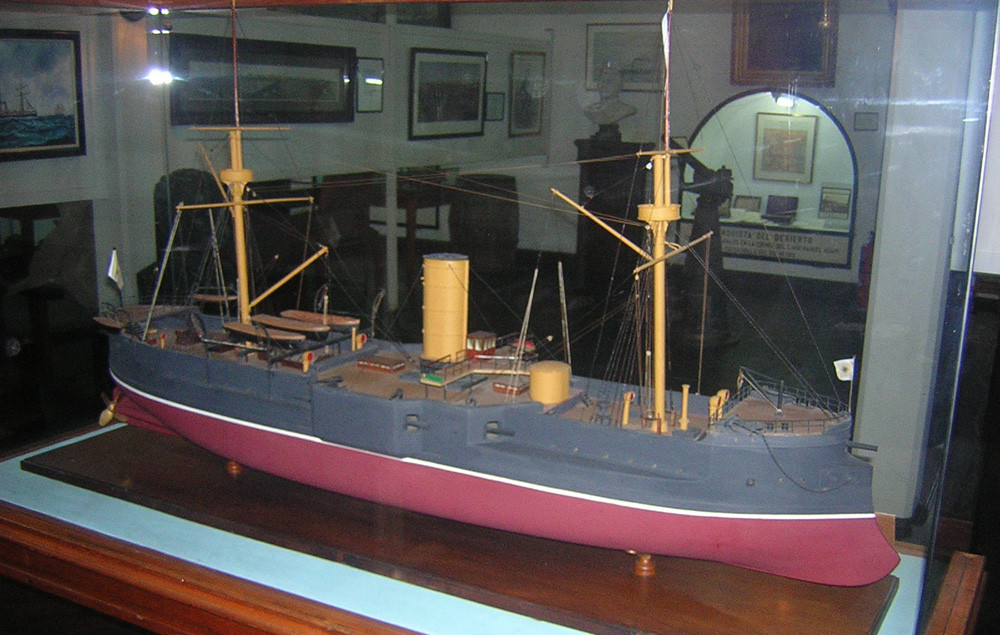

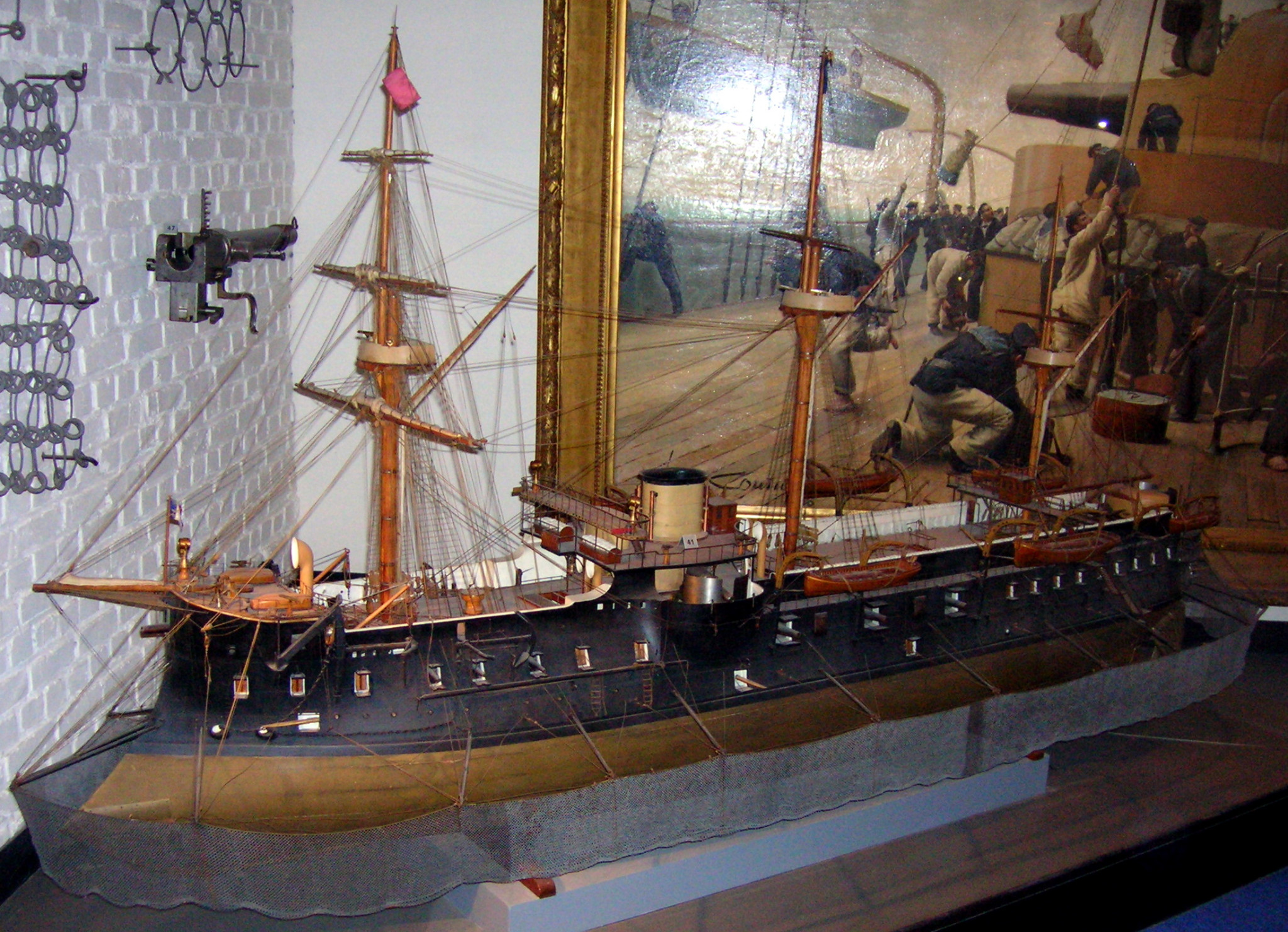

Alm. brown (model).JPG
Alm. brown (model).JPG (252.03 KiB) Przejrzano 945 razy

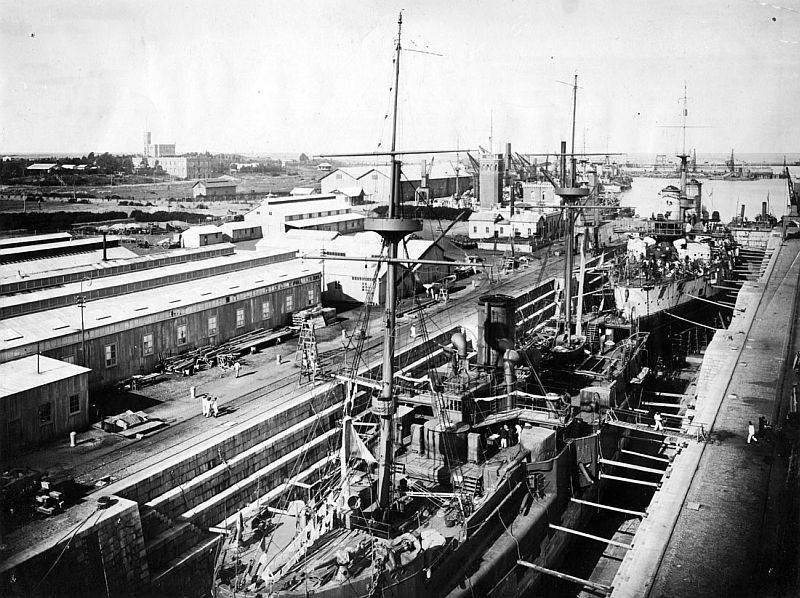

Alm. Brown w doku.jpg
Alm. Brown w doku.jpg (217.9 KiB) Przejrzano 945 razy
Almirante Brown (po mod.).jpg
Almirante Brown (po mod.).jpg (617.47 KiB) Przejrzano 945 razy
Napoleon
Posty: 3864
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Pancerniki (1860-1880)

Post autor: Napoleon »

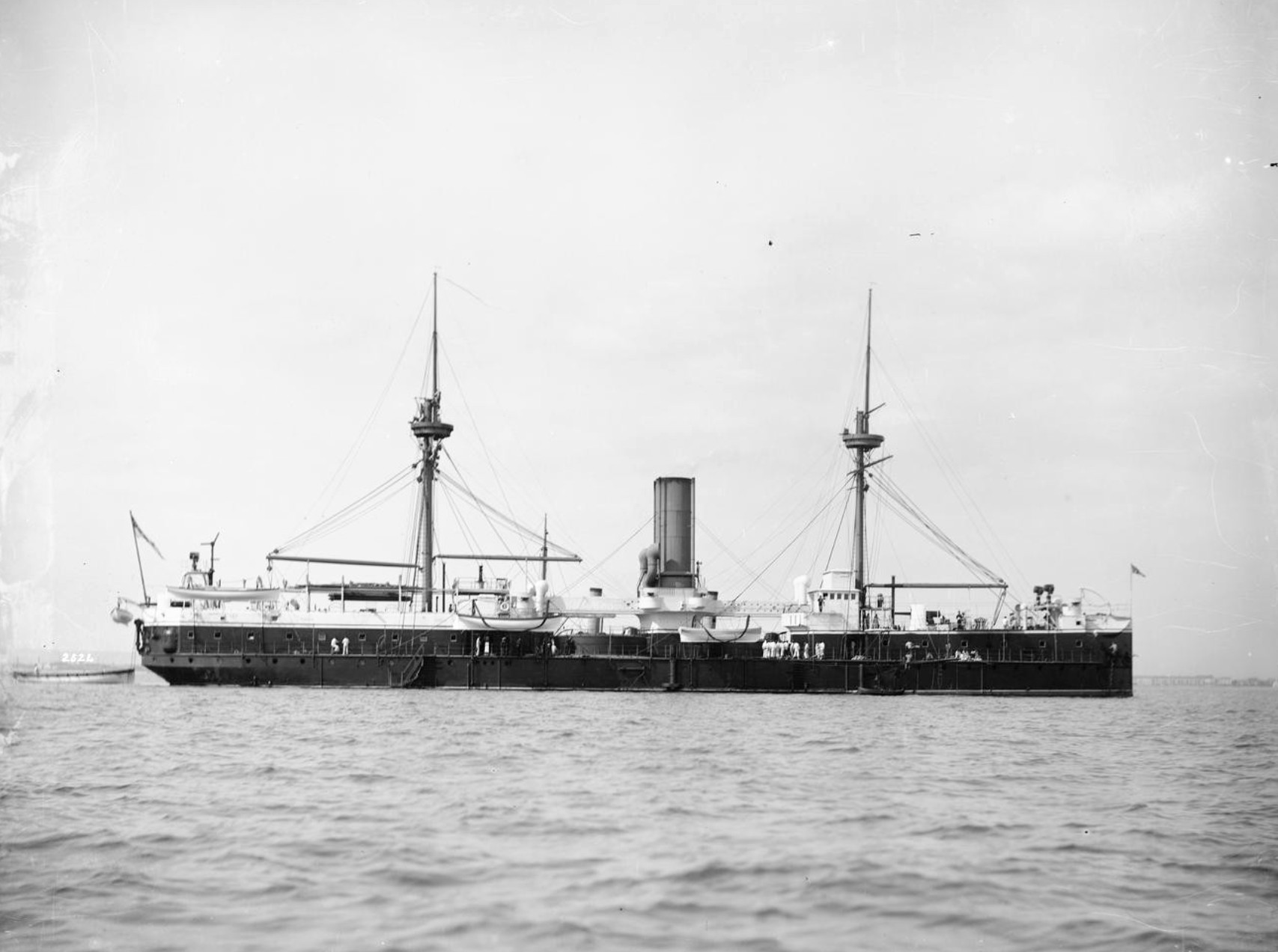

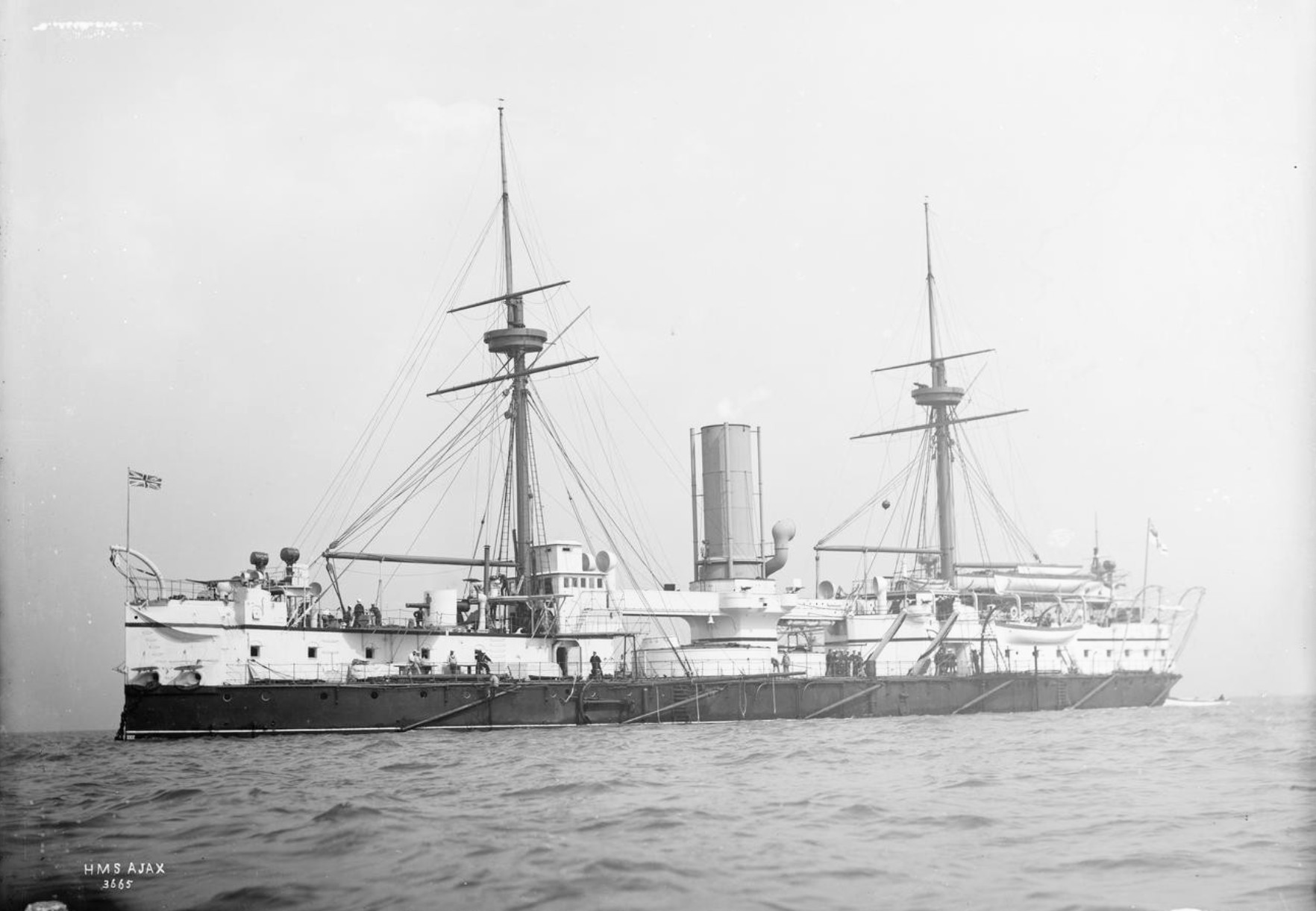

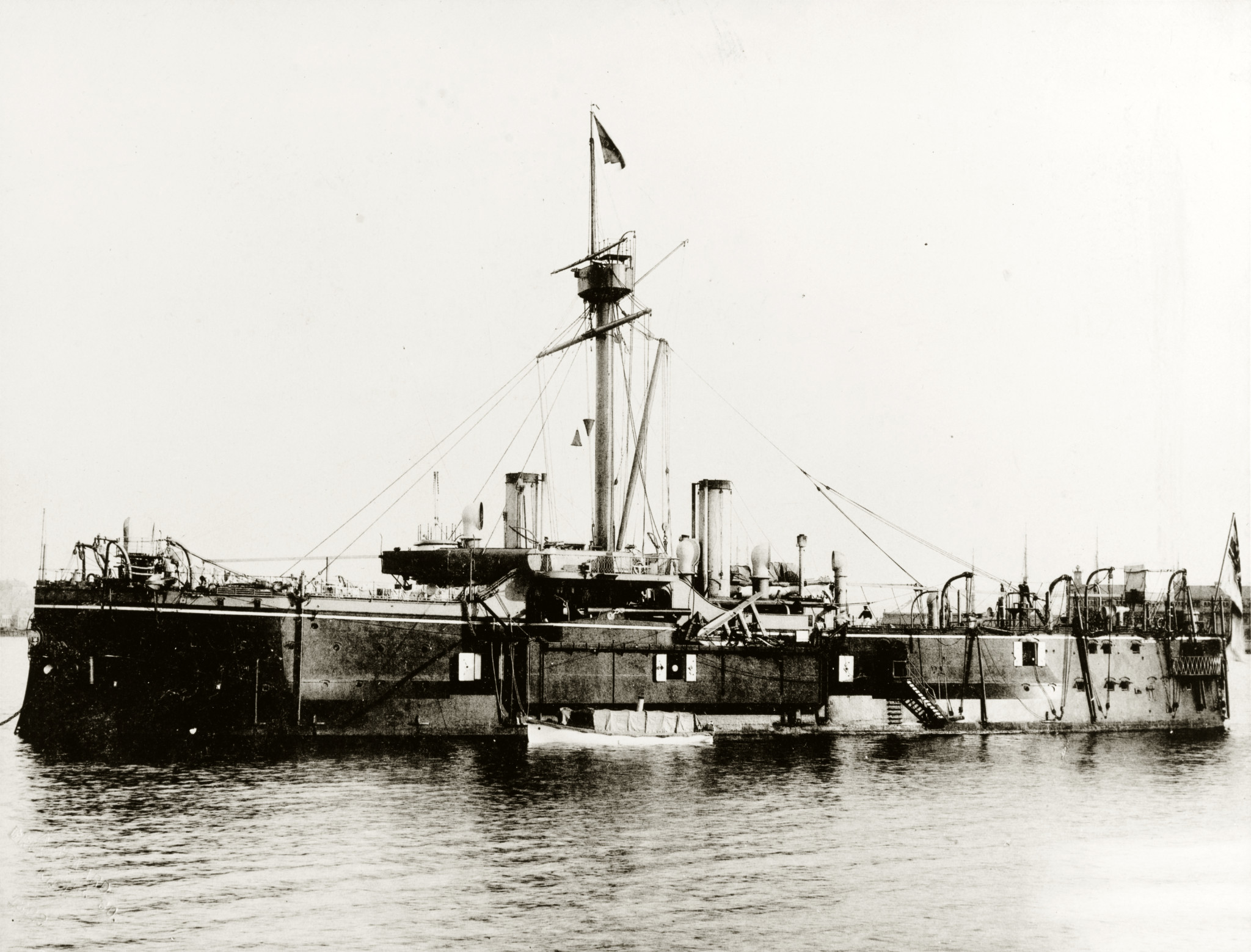

Brytyjskie pancerniki Agamemnon i Ajax. Czyli pomniejszona wersja Inflexible. Zwodowane kolejno w 1879 i 1880 roku, w służbie 1883. Zamieściłem je tu, bo miały jeszcze odprzodowe armaty artylerii głównej. Wyporność 8510 ton, prędkość 13 węzłów. Wymiary: 85,3 x 20,1 x 7,2 m. Uzbrojenie: 4x318 ML, 2x152 BL, kilka lekkich, 2 wt. Artylerię średnią i lekką wymieniano/wzmacniano potem kilka razy. Pancerz burtowy 457-381mm (część górna cytadeli 420-343mm), wieże 406-356mm. Wycofane ze służby na początku XX wieku.
W sumie, to pancerniki cytadelowe można zamieścić w tym dziale ale i w "pancernikach eskadrowych".
Załączniki
agamemnon (wodowanie ILN).jpg
agamemnon (wodowanie ILN).jpg (190.8 KiB) Przejrzano 644 razy

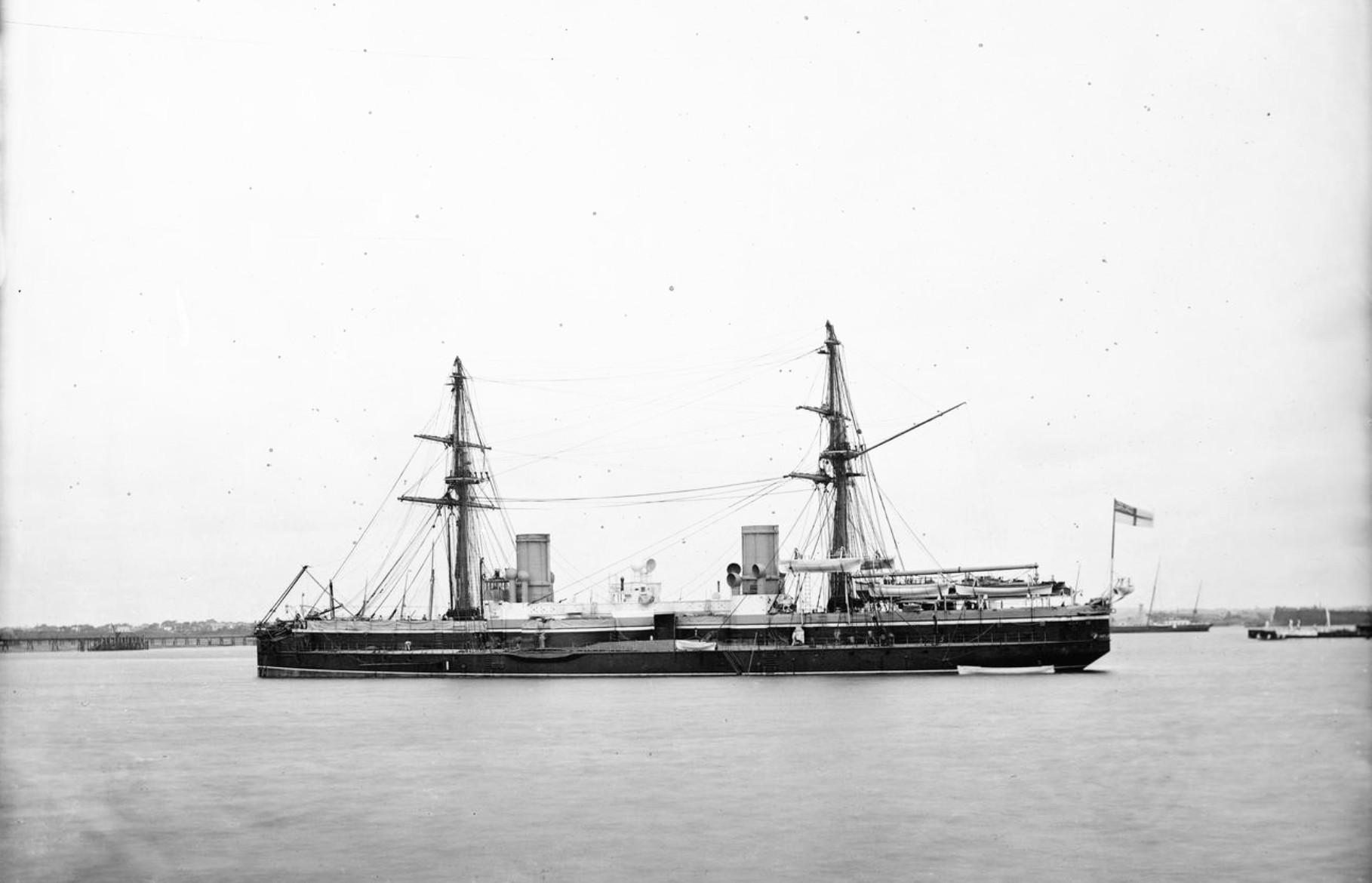

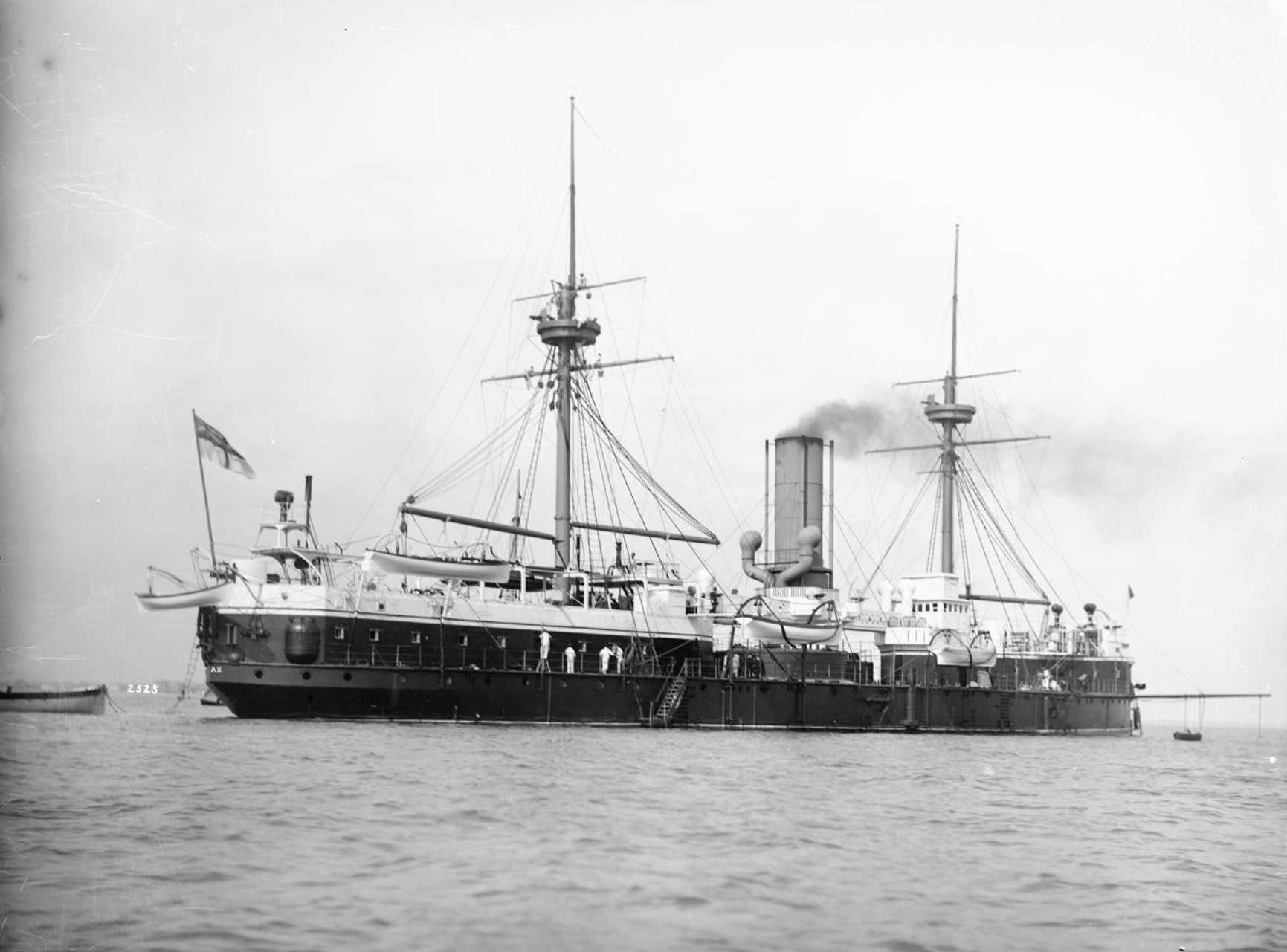

agamemnon (1884).jpg
agamemnon (1884).jpg (332.67 KiB) Przejrzano 644 razy
Agamemnon 1.jpg
Agamemnon 1.jpg (579.81 KiB) Przejrzano 644 razy
