Monitory

Post autor: Napoleon »

Jednak pomyślałem, że dla monitorów należałoby stworzyć odrębny temat. Za to obejmujący cały okres - czyli od wojny secesyjnej do 1905 roku. A może i I wojnę?

Dodano po 9 minutach 1 sekundzie:

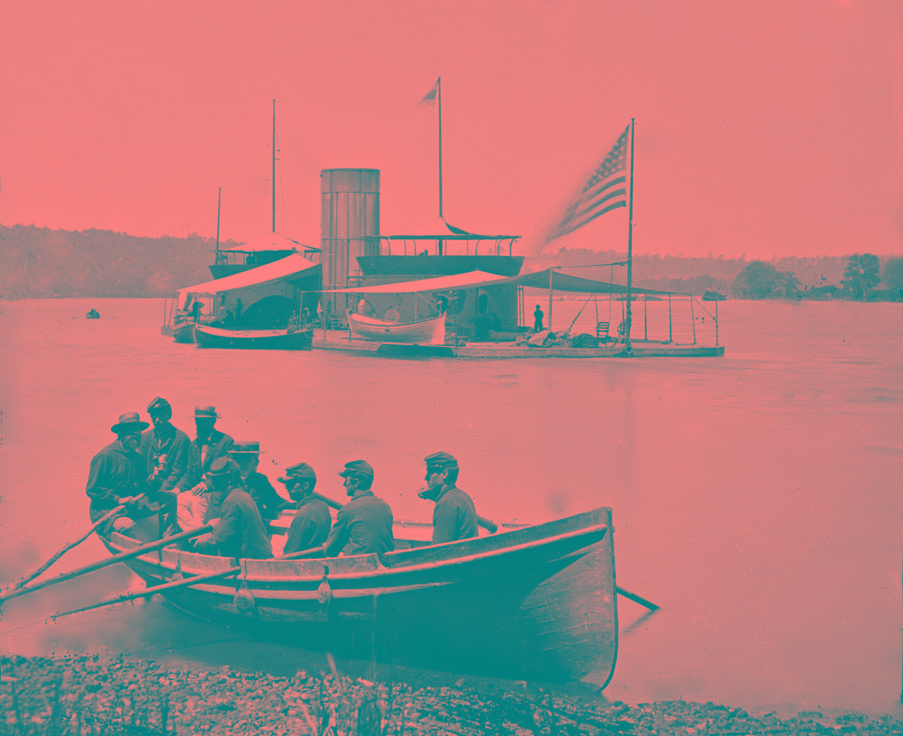

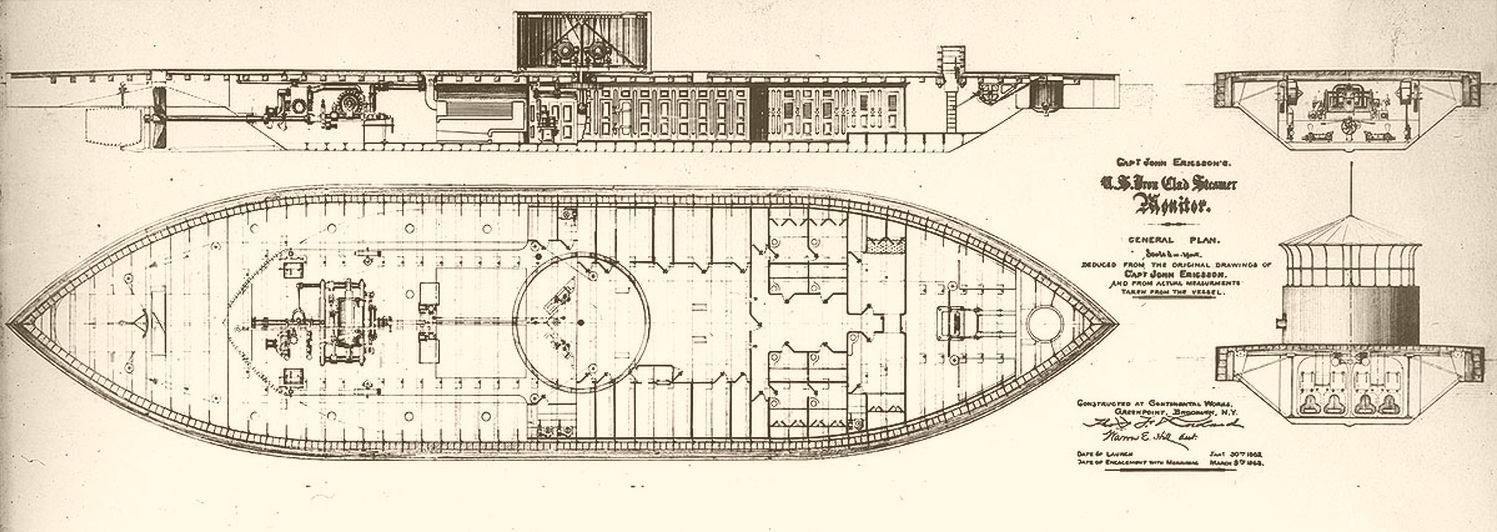

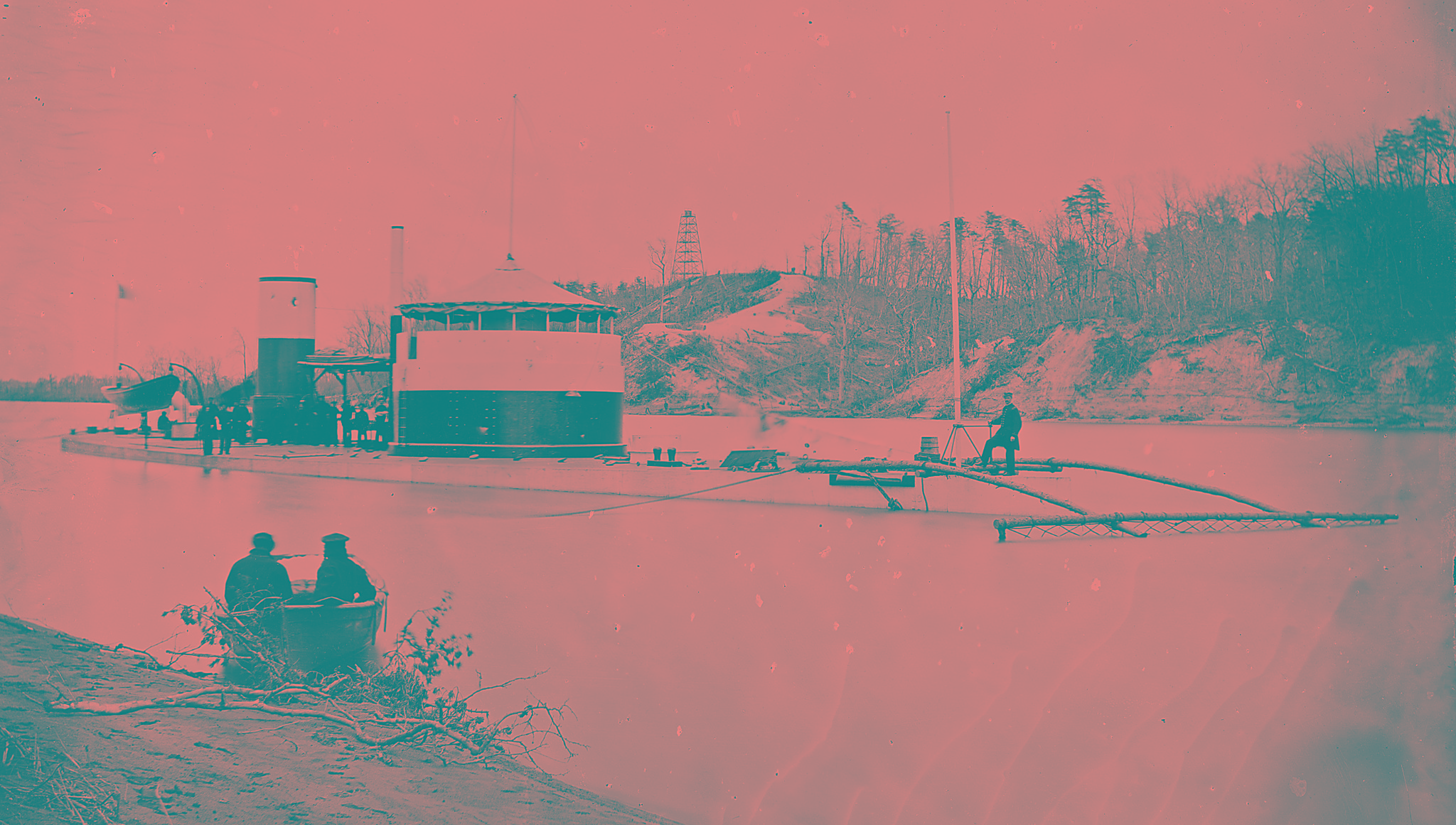

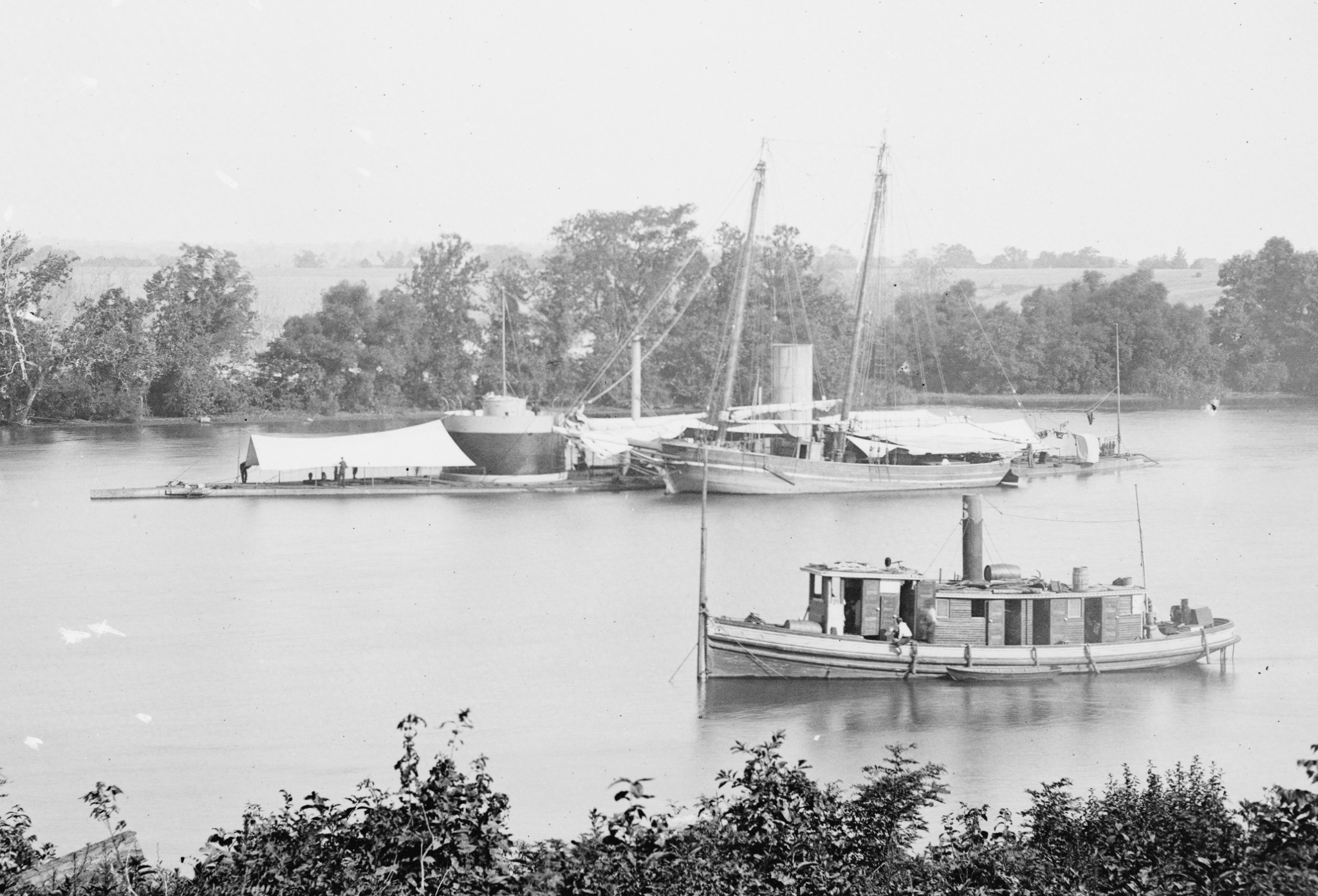

Zacząc należałoby od Monitora, ale nie mam jego zdjęcia w pełnej okazałości (czy w ogóle jest?), więc zaczniemy od planu i zdjęć innych okrętów tej klasy. Na razie z wojny secesyjnej.

Dodano po 1 godzinie 4 minutach 16 sekundach:
A tu z kolei norweskie monitory. zbudowane w latach 60 XIX wieku, później jednak gruntownie przezbrojone. Zdjęcia pochodzą właśnie z okresu po przezbrojeniu.
Załączniki
Na pokładzie Monitora.jpg
Na pokładzie Monitora.jpg (630.28 KiB) Przejrzano 391 razy

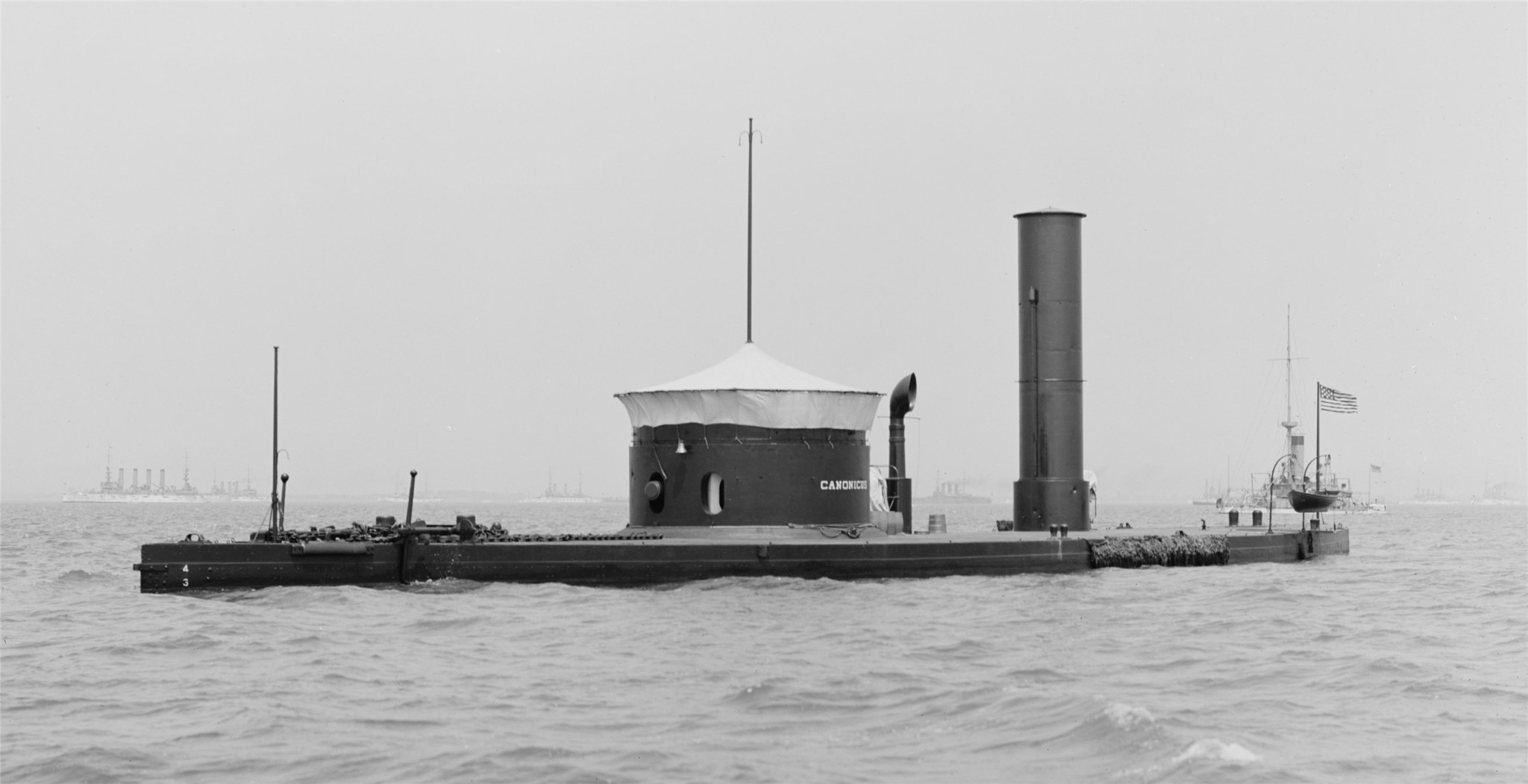

Canonicus 1.jpg
Canonicus 1.jpg (573.71 KiB) Przejrzano 391 razy
Zdjęcie późniejsze
Zdjęcie późniejsze
Canonicus 2.jpg (230.83 KiB) Przejrzano 391 razy
Z trałem parawanowym.
Z trałem parawanowym.

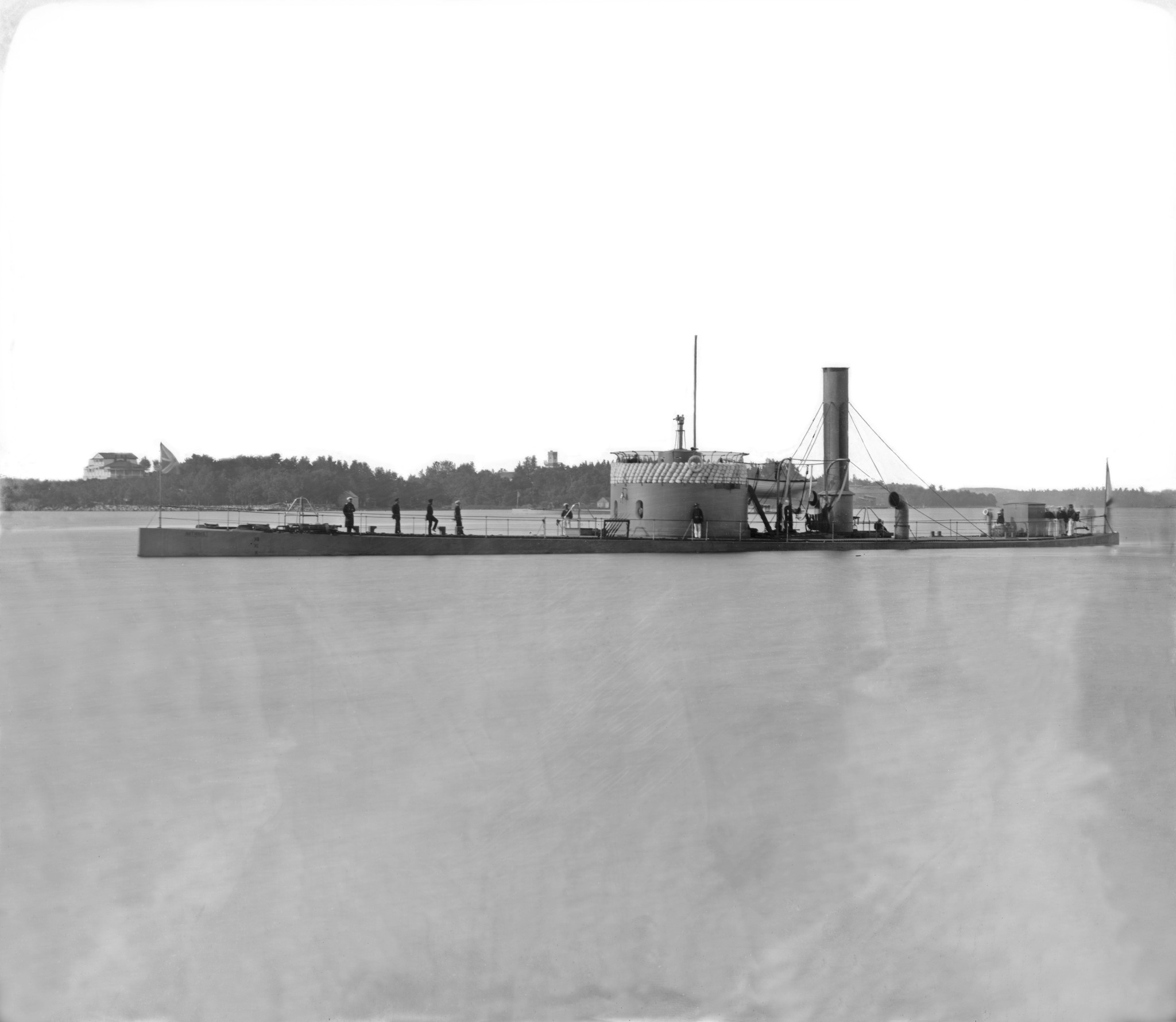

Saugus 1864.jpg (583.53 KiB) Przejrzano 391 razy
Monitor tylnokołowy - swego rodzaju ewenement.
Monitor tylnokołowy - swego rodzaju ewenement.

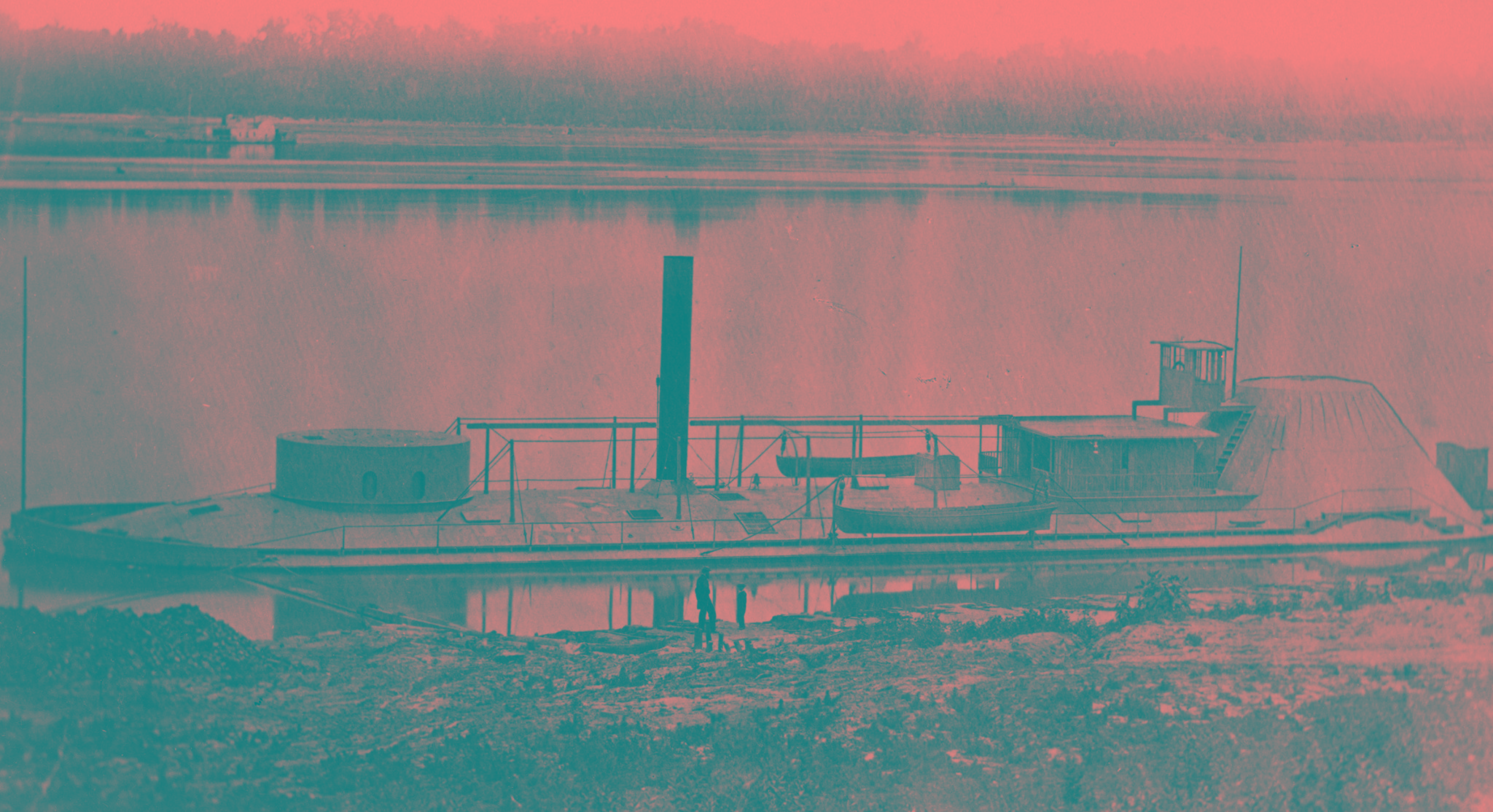

Osage 1.jpg (562.34 KiB) Przejrzano 391 razy

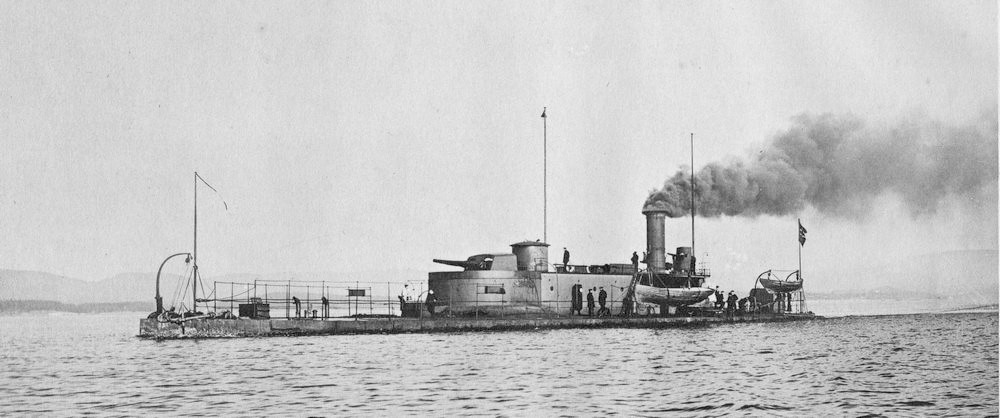

Skorpionen Truelvang class wb48 91085.jpg
Skorpionen Truelvang class wb48 91085.jpg (110.88 KiB) Przejrzano 389 razy

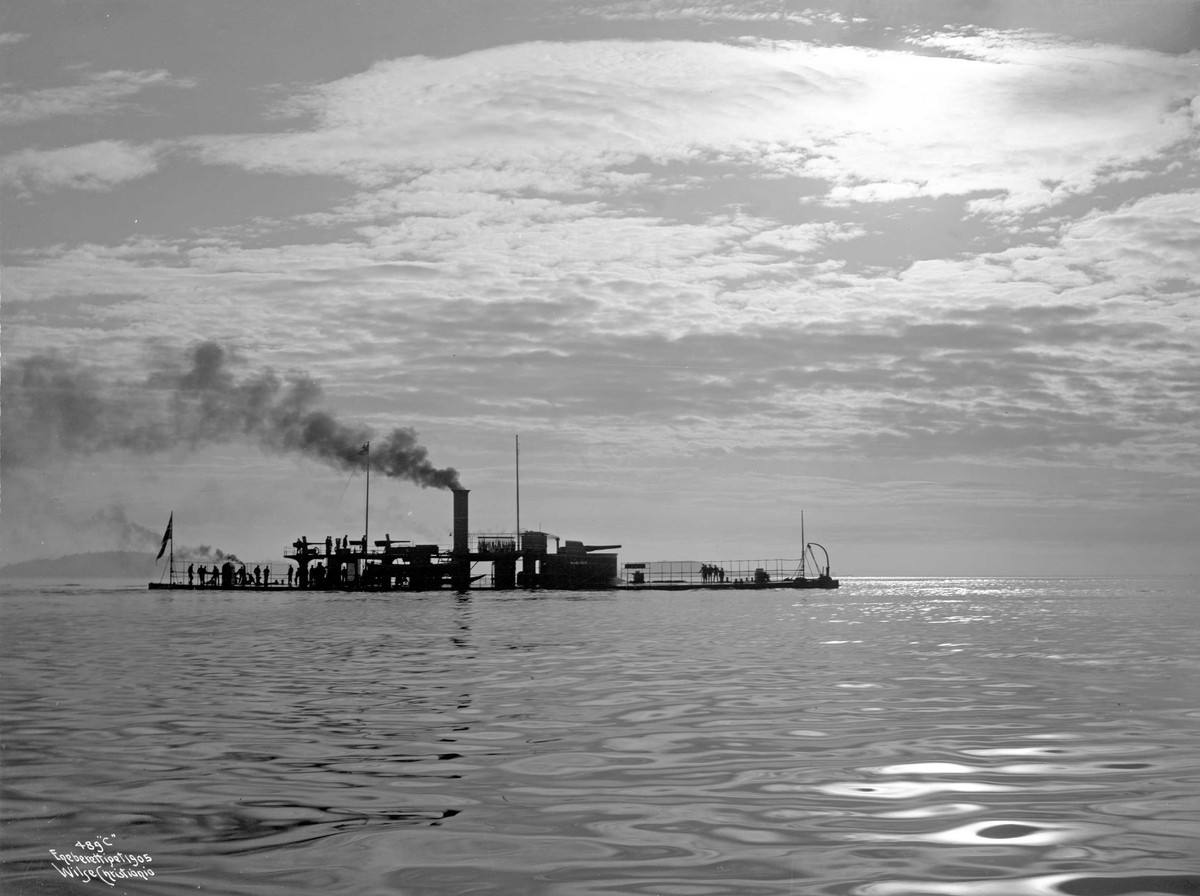

Mjolner 1905 (Norwegia).jpg
Mjolner 1905 (Norwegia).jpg (192.32 KiB) Przejrzano 389 razy
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

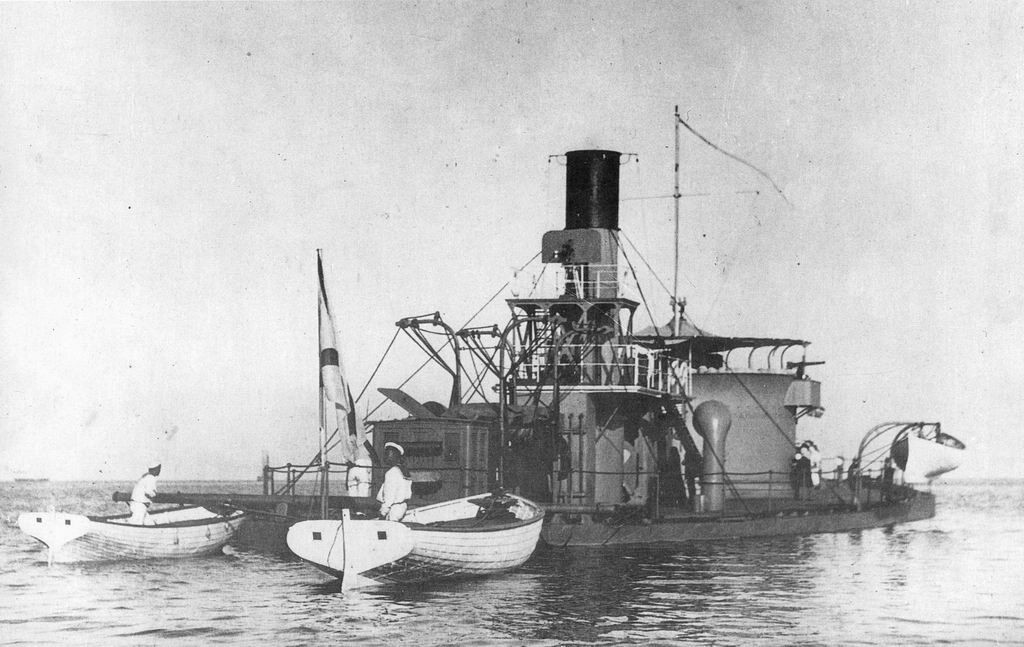

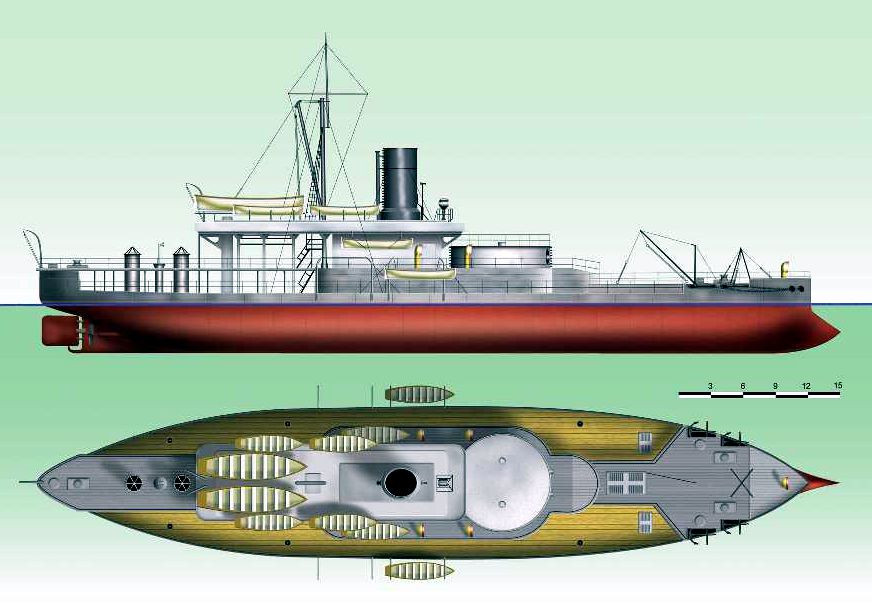

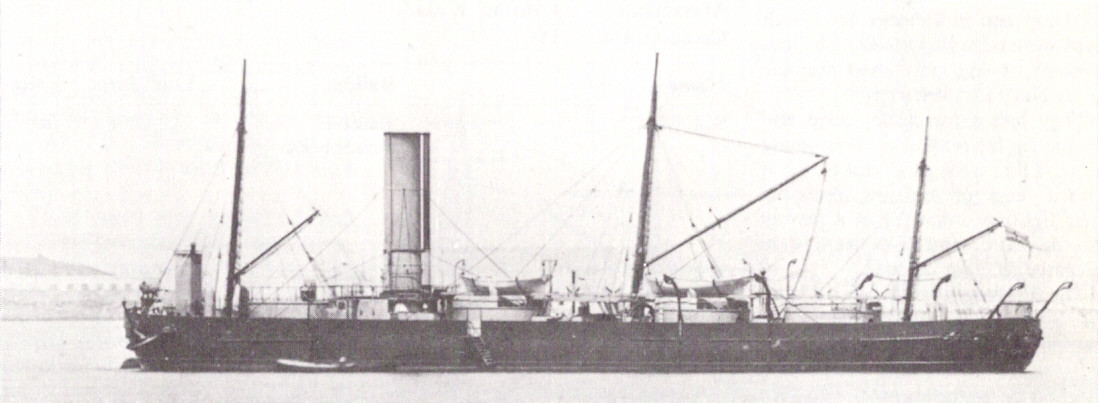

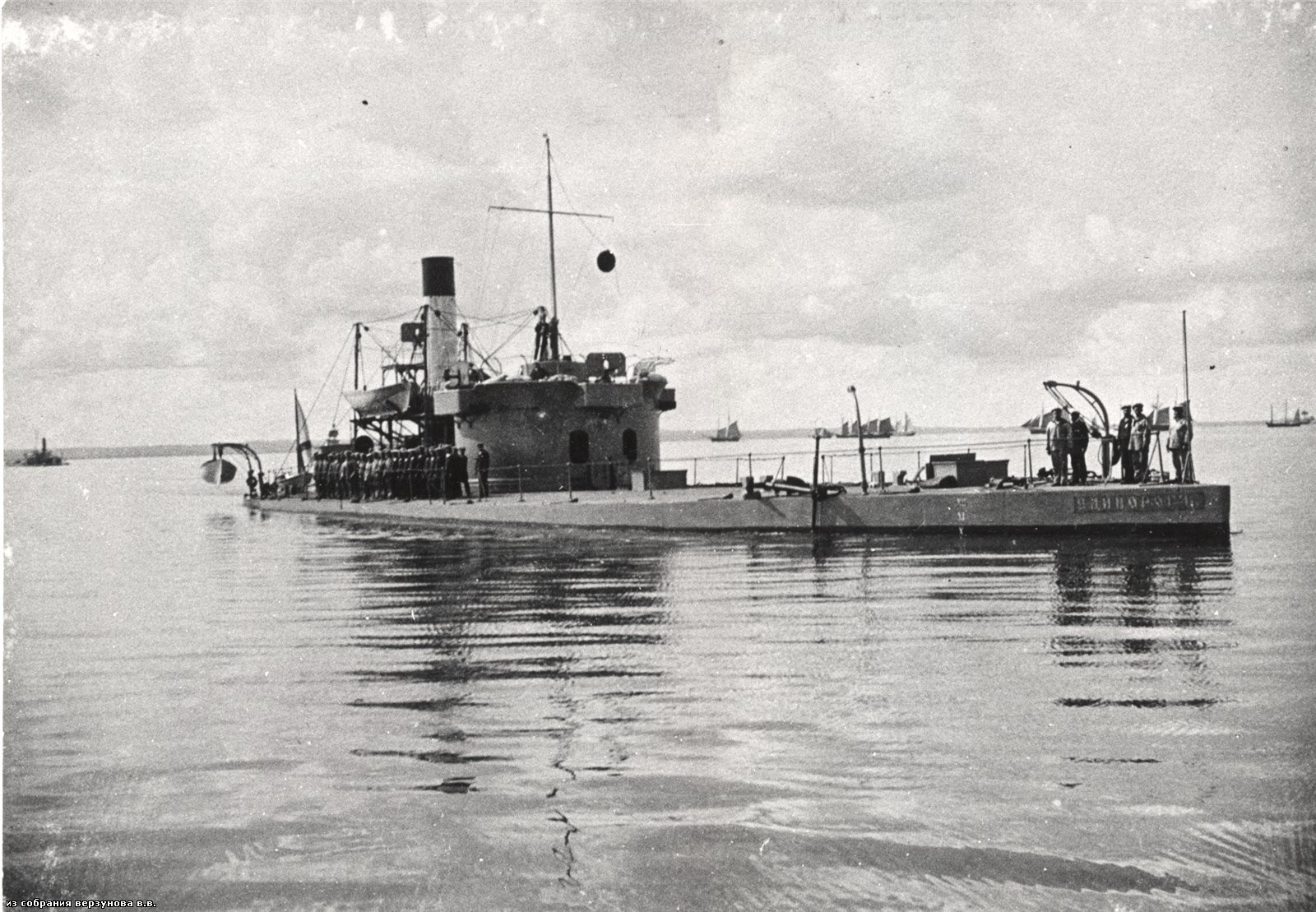

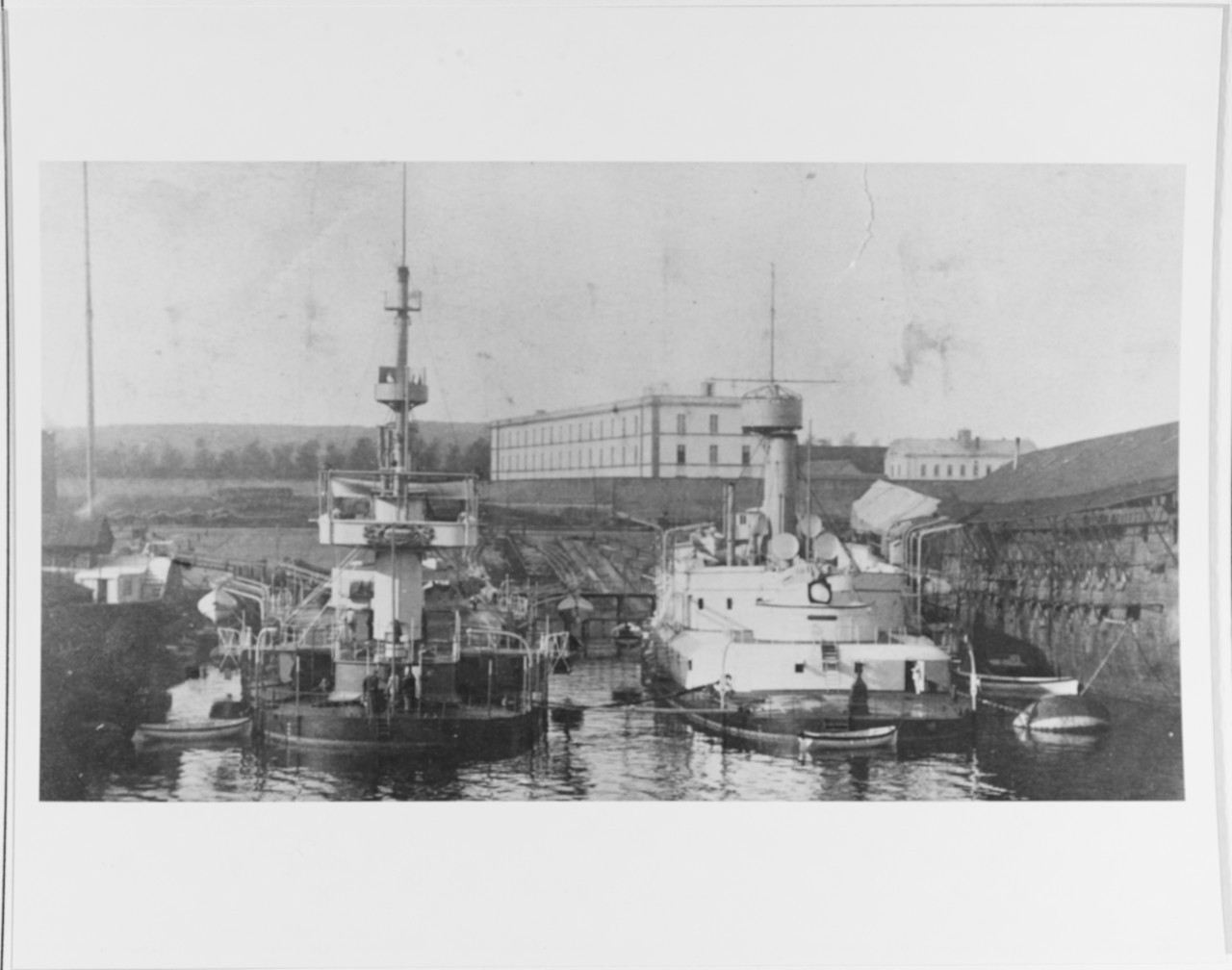

A tu rosyjskie monitory typu Bronienosiec
Załączniki
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

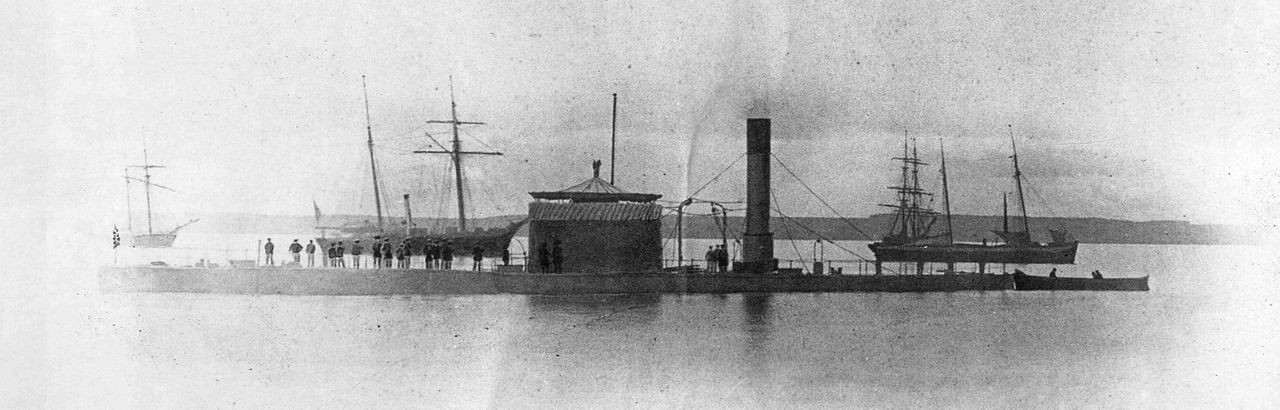

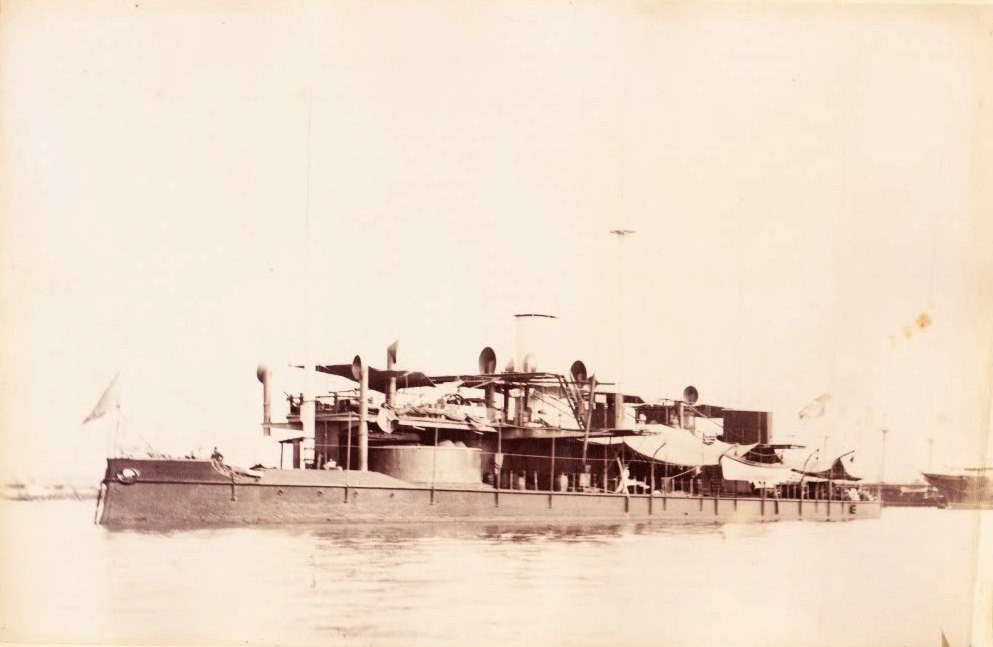

Brazylijskie monitory
Załączniki

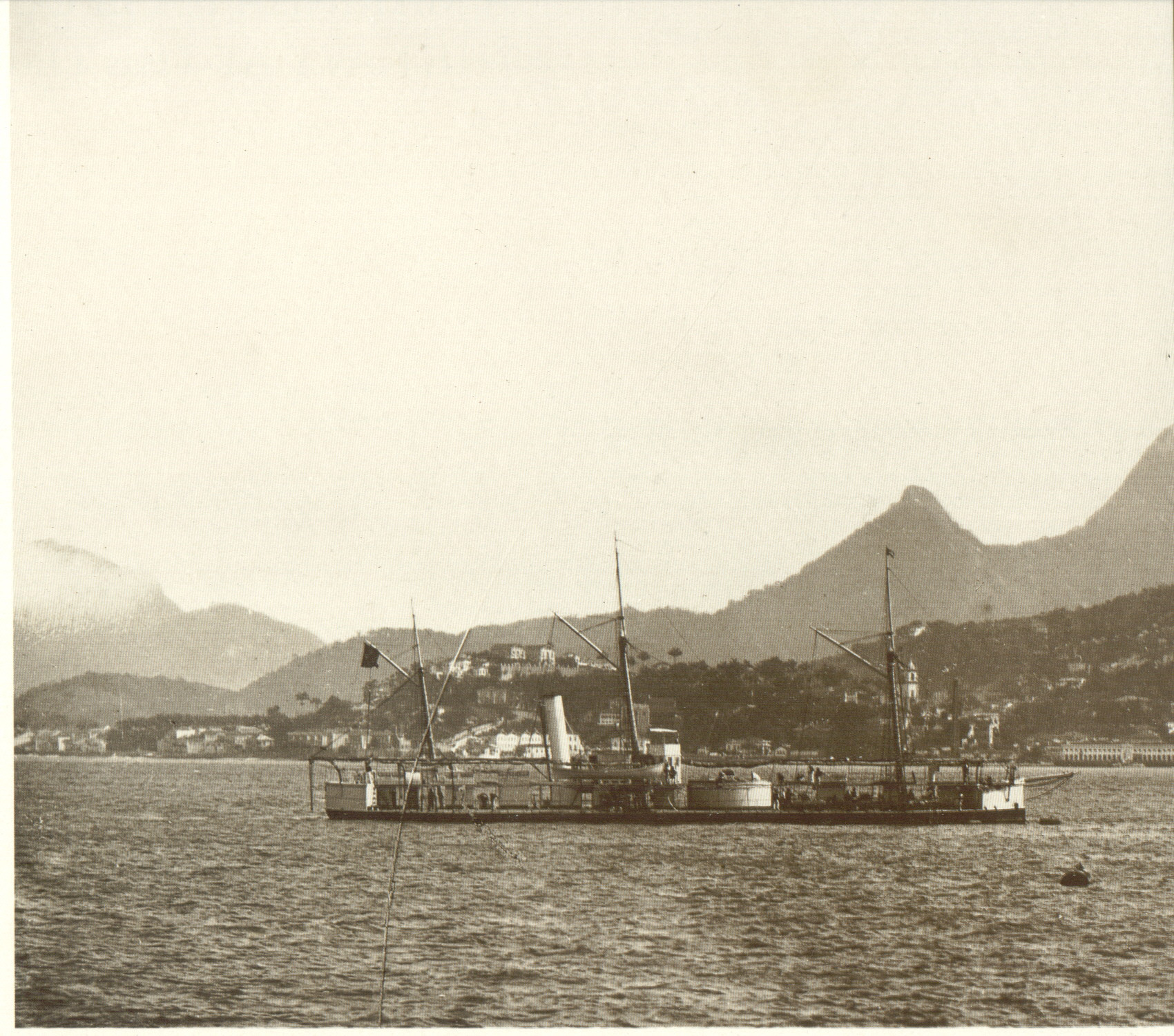

Widok z okresu późniejszego (pod koniec służby)
Widok z okresu późniejszego (pod koniec służby)
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

Nie wiem czy to najlepsze rozwiązanie, ale postanowiłem w tym miejscu zamieścić zdjęcia Royal Sovereign - brytyjskiego pancernika wieżowego przebudowanego z drewnianego okrętu liniowego o tej samej nazwie. Po przebudowie wyszło to co wyszło - wieżowy okręt obrony wybrzeża o właściwościach bojowych zbliżonych do monitora. Ni to pies ni wydra, stąd i umieszczam go tutaj, choć wiem, że może to budzić kontrowersje. Bo monitor to jednak za bardzo nie był.
Załączniki
Royal Sovereign.jpg
Royal Sovereign.jpg (411.64 KiB) Przejrzano 295 razy
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

Argentyńskie monitory Los Andes i La Plata (poza pierwszą ilustracją, przedstawiają okręty już po modernizacji).
Załączniki
Monitores Los Andes i La Plata.jpg
Monitores Los Andes i La Plata.jpg (164.06 KiB) Przejrzano 269 razy

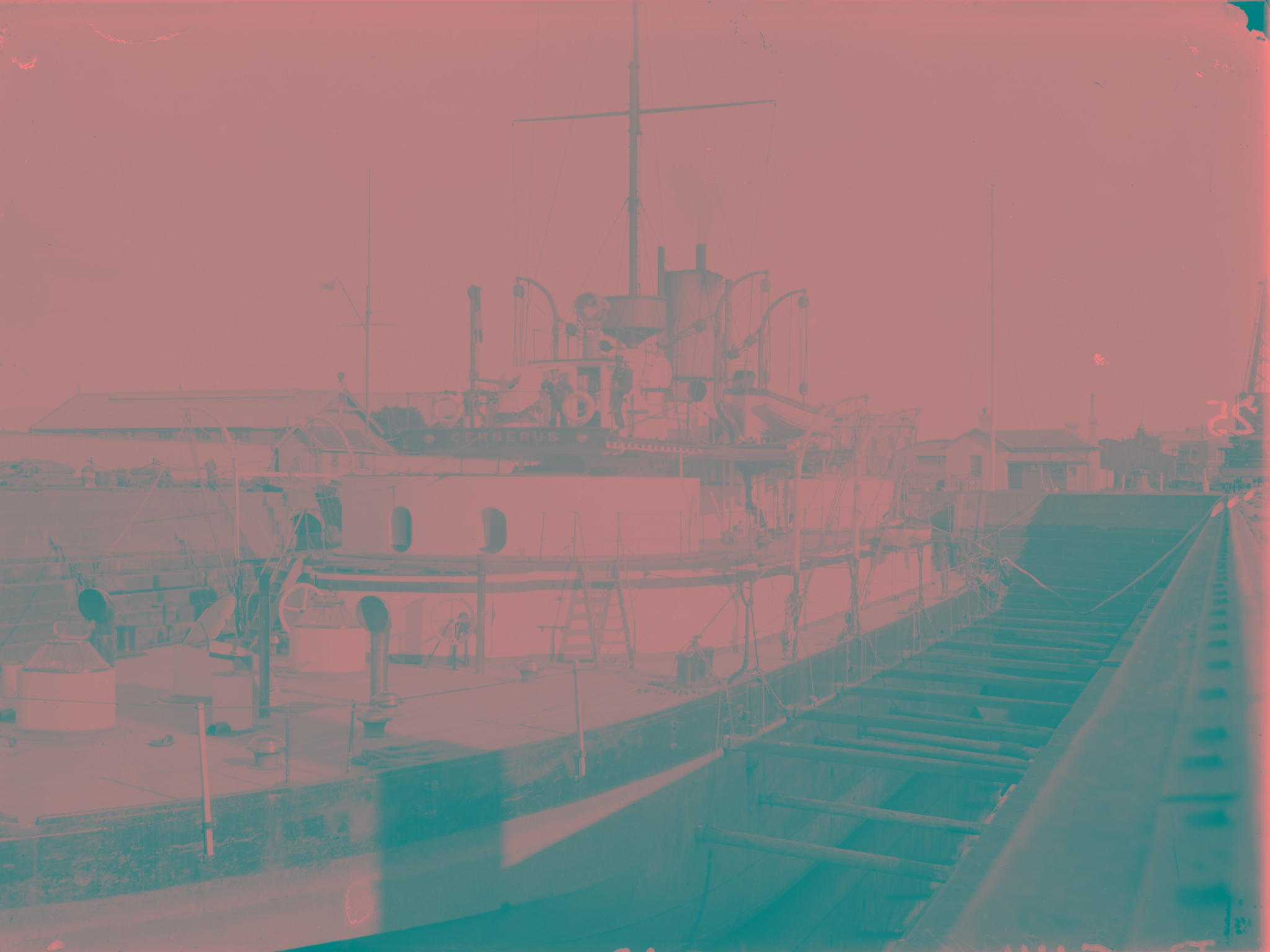

La Plata.jpg
La Plata.jpg (173.24 KiB) Przejrzano 269 razy

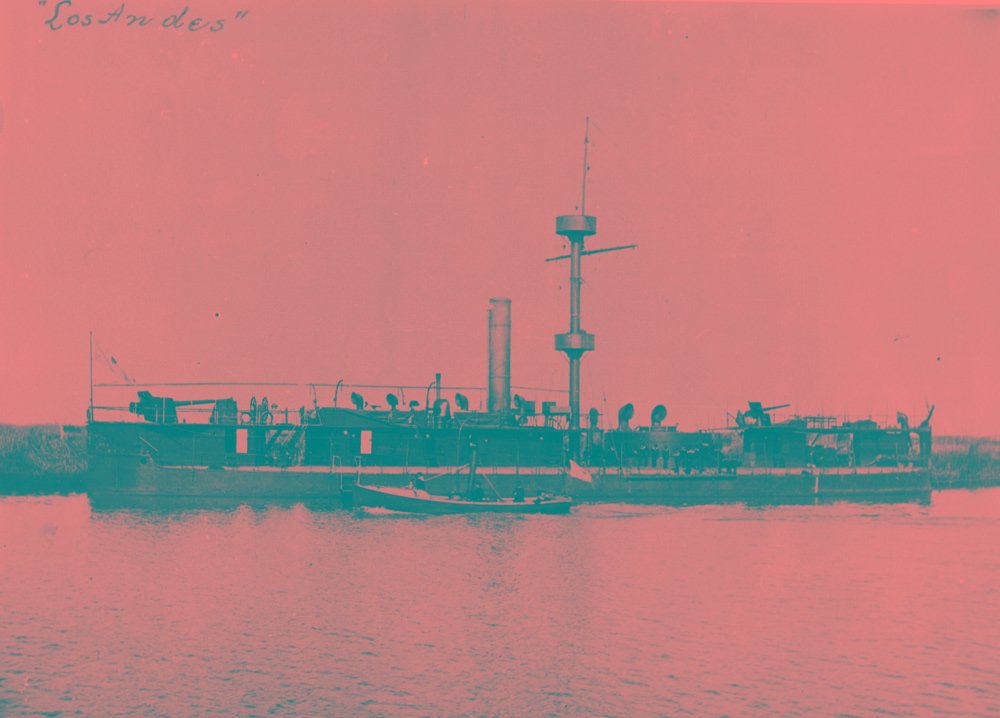

Los Andes.jpg
Los Andes.jpg (159.92 KiB) Przejrzano 269 razy
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

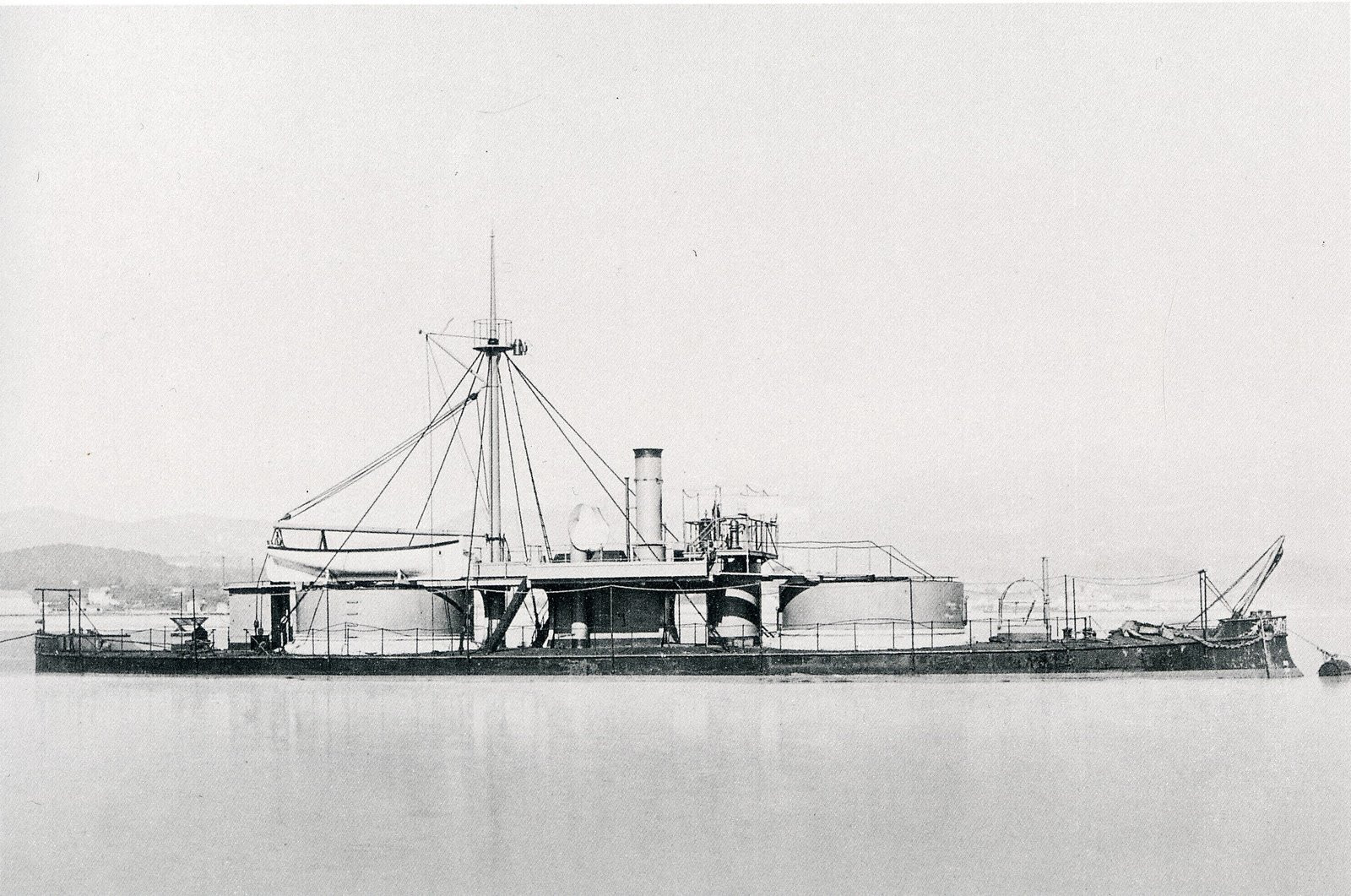

Monitory szwedzkie
Załączniki
Thirfing (po mod.).jpg
Thirfing (po mod.).jpg (115.07 KiB) Przejrzano 216 razy
Sölve .jpg
Sölve .jpg (464.6 KiB) Przejrzano 216 razy
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

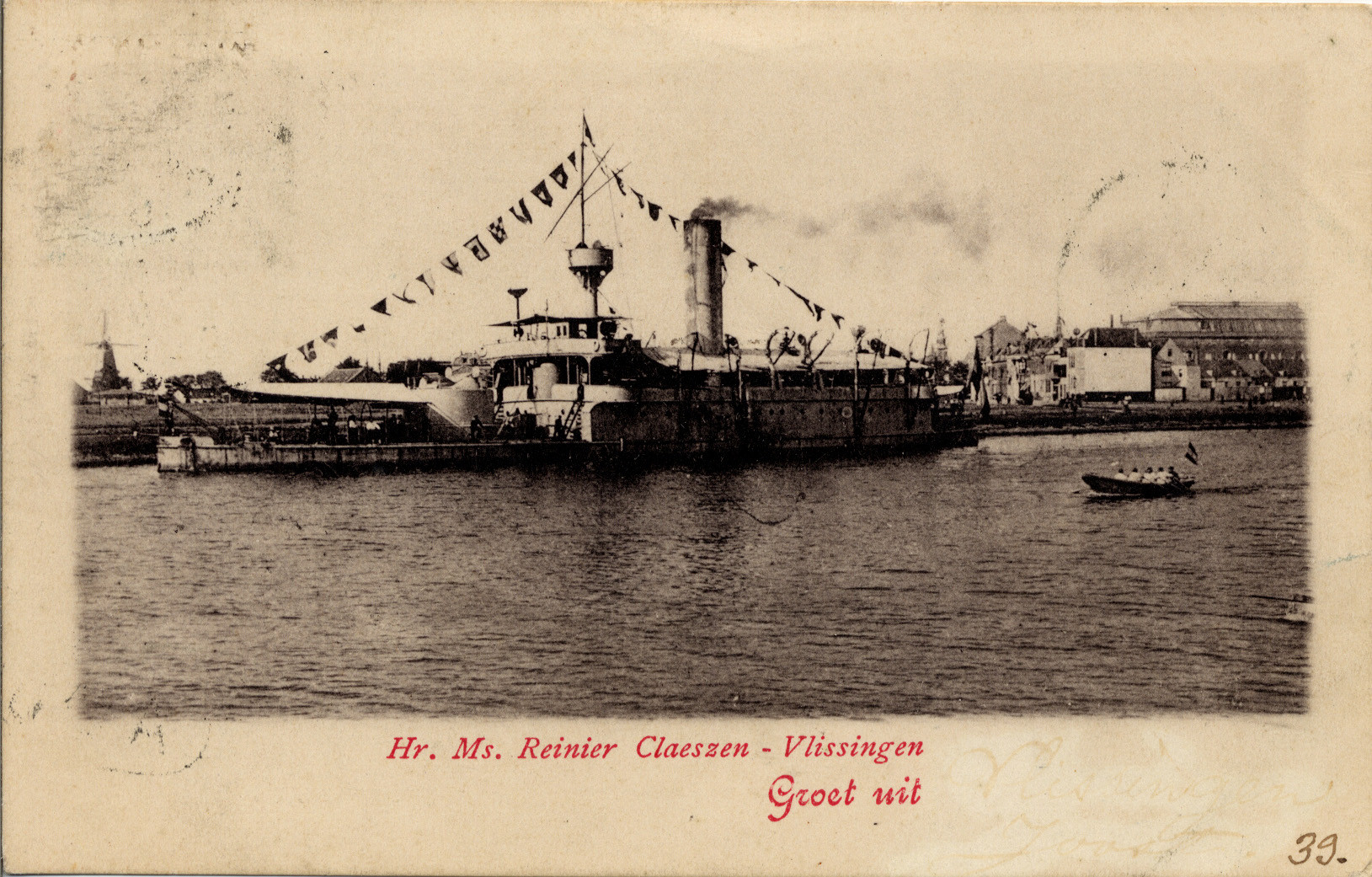

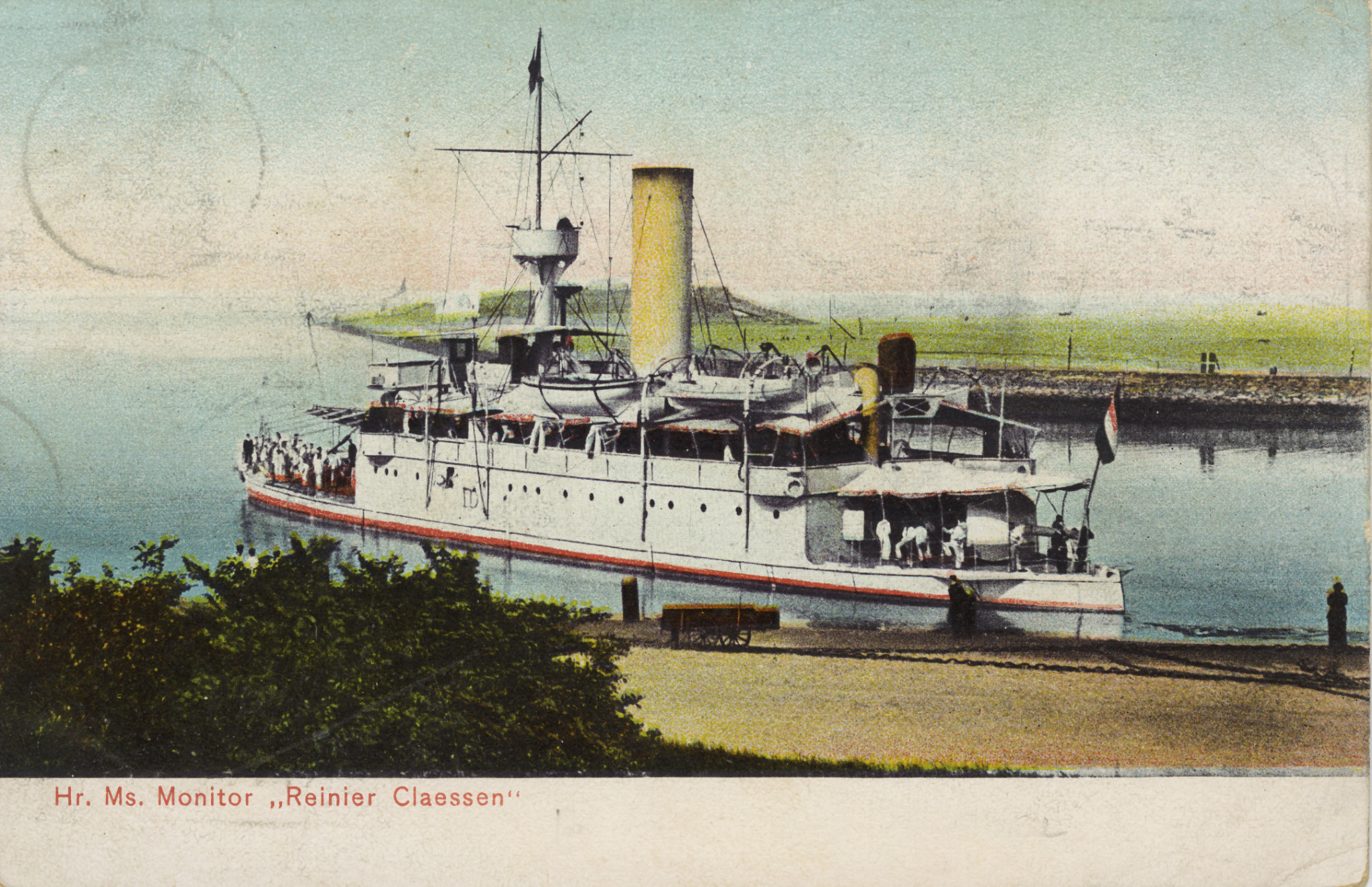

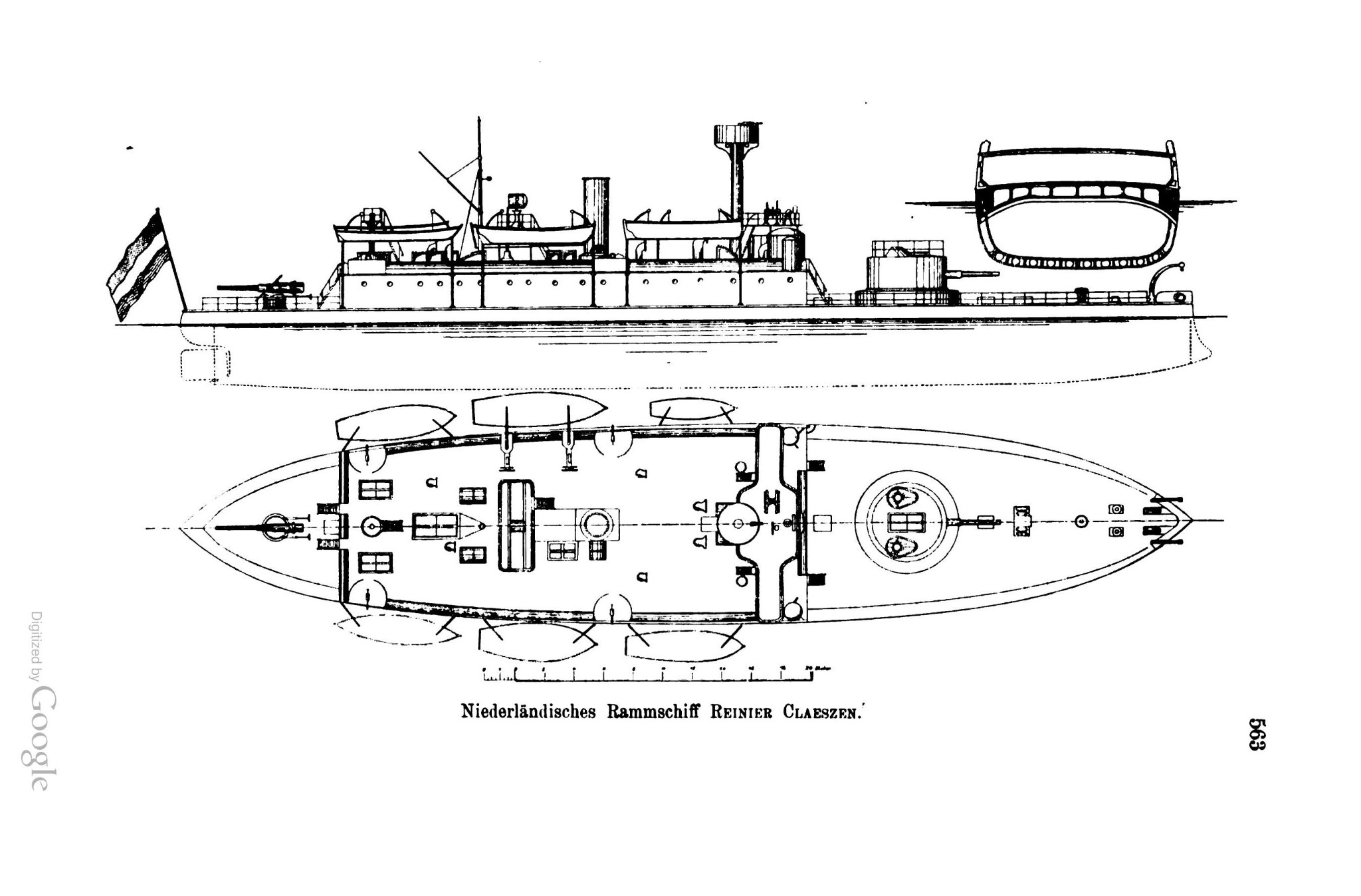

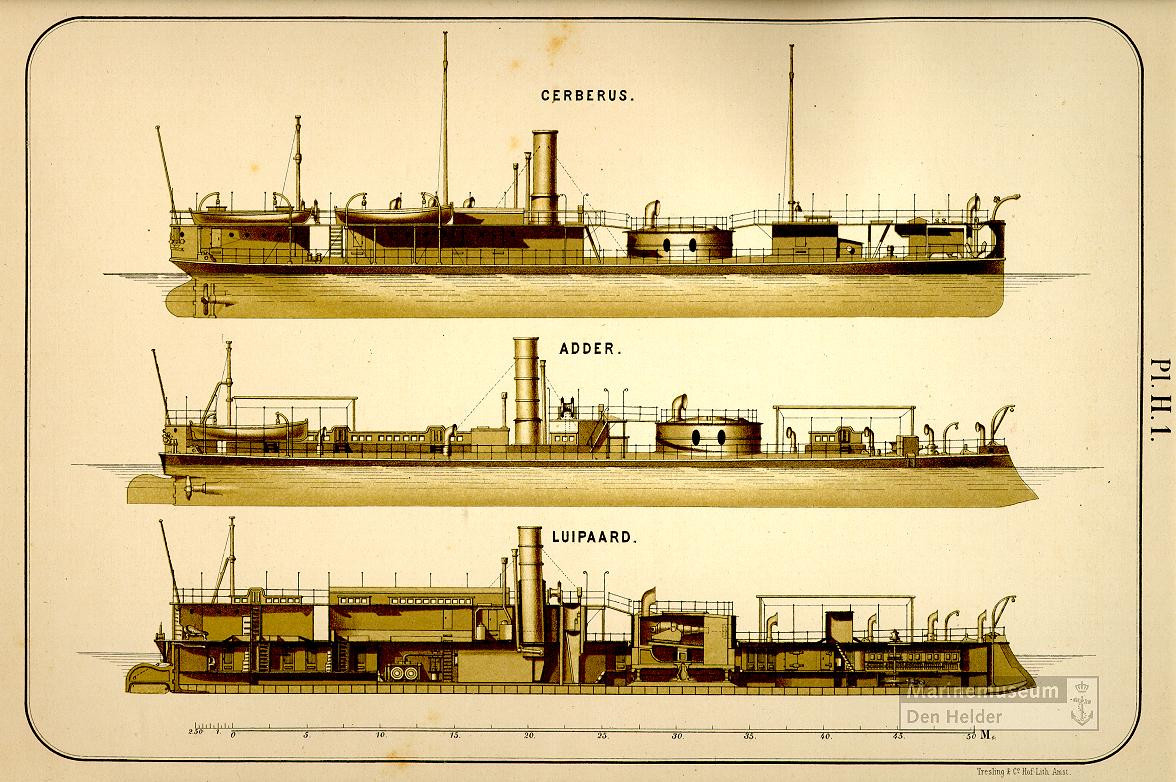

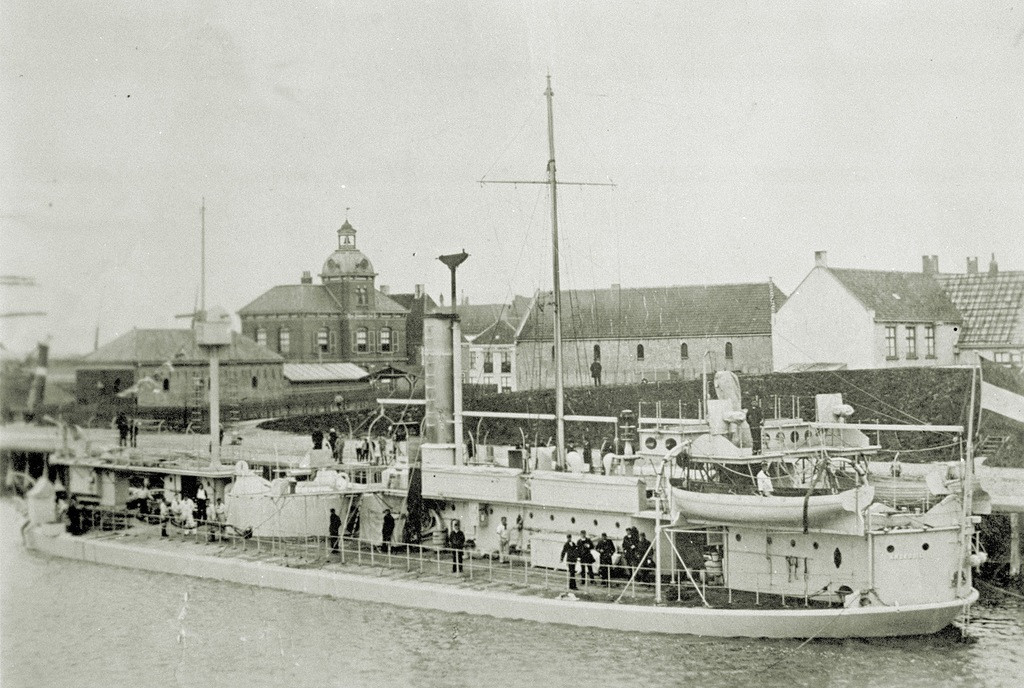

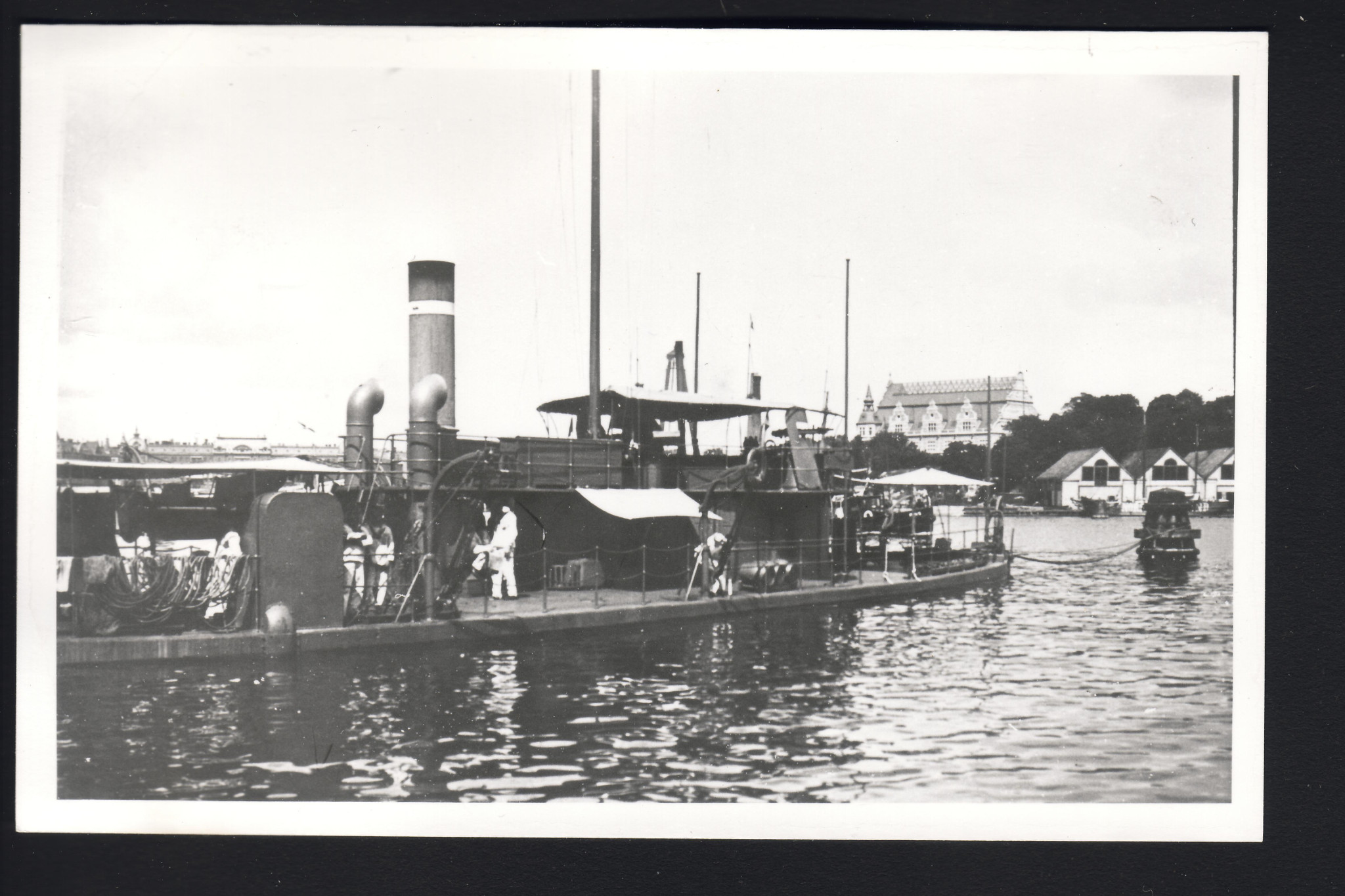

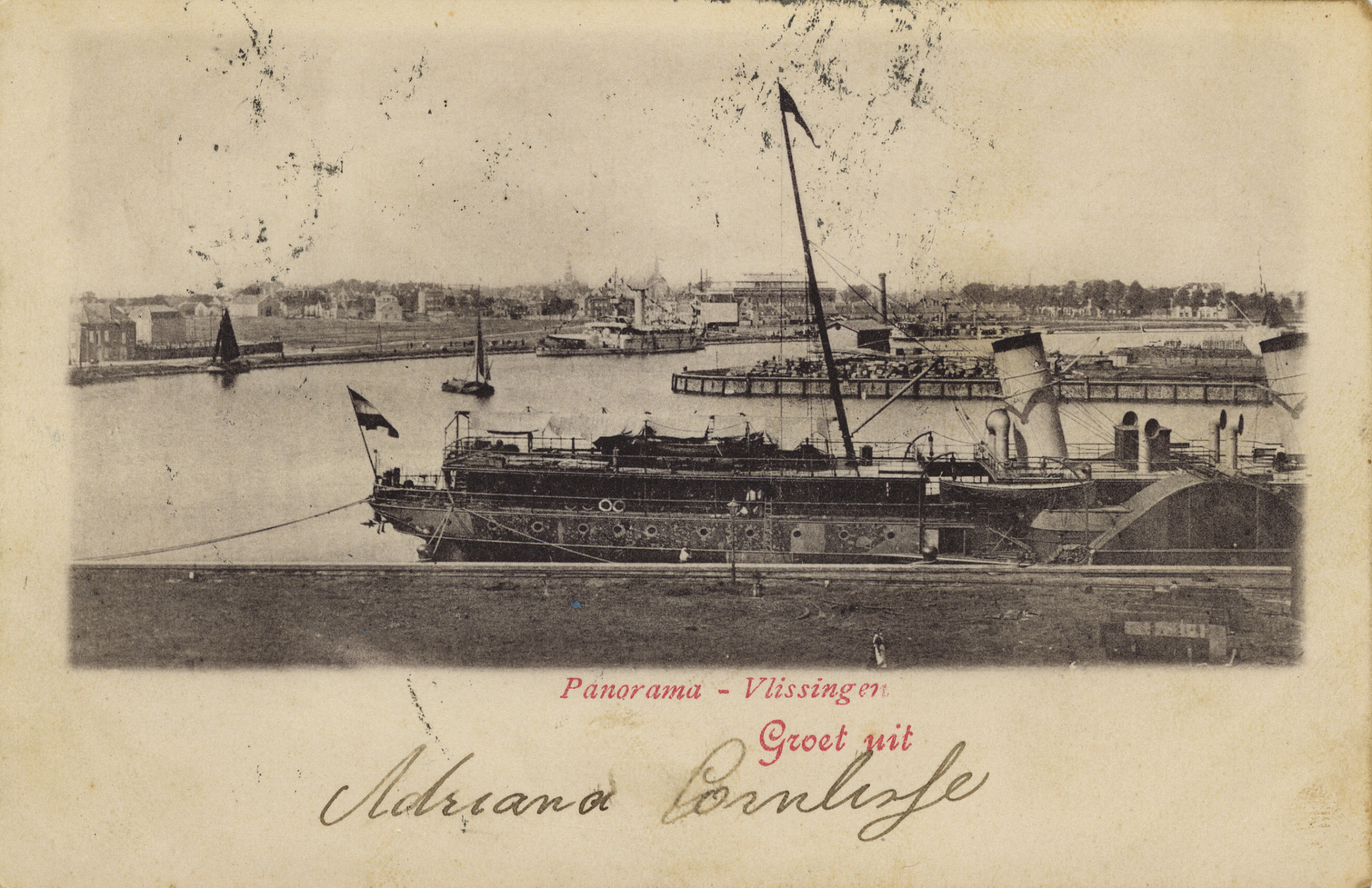

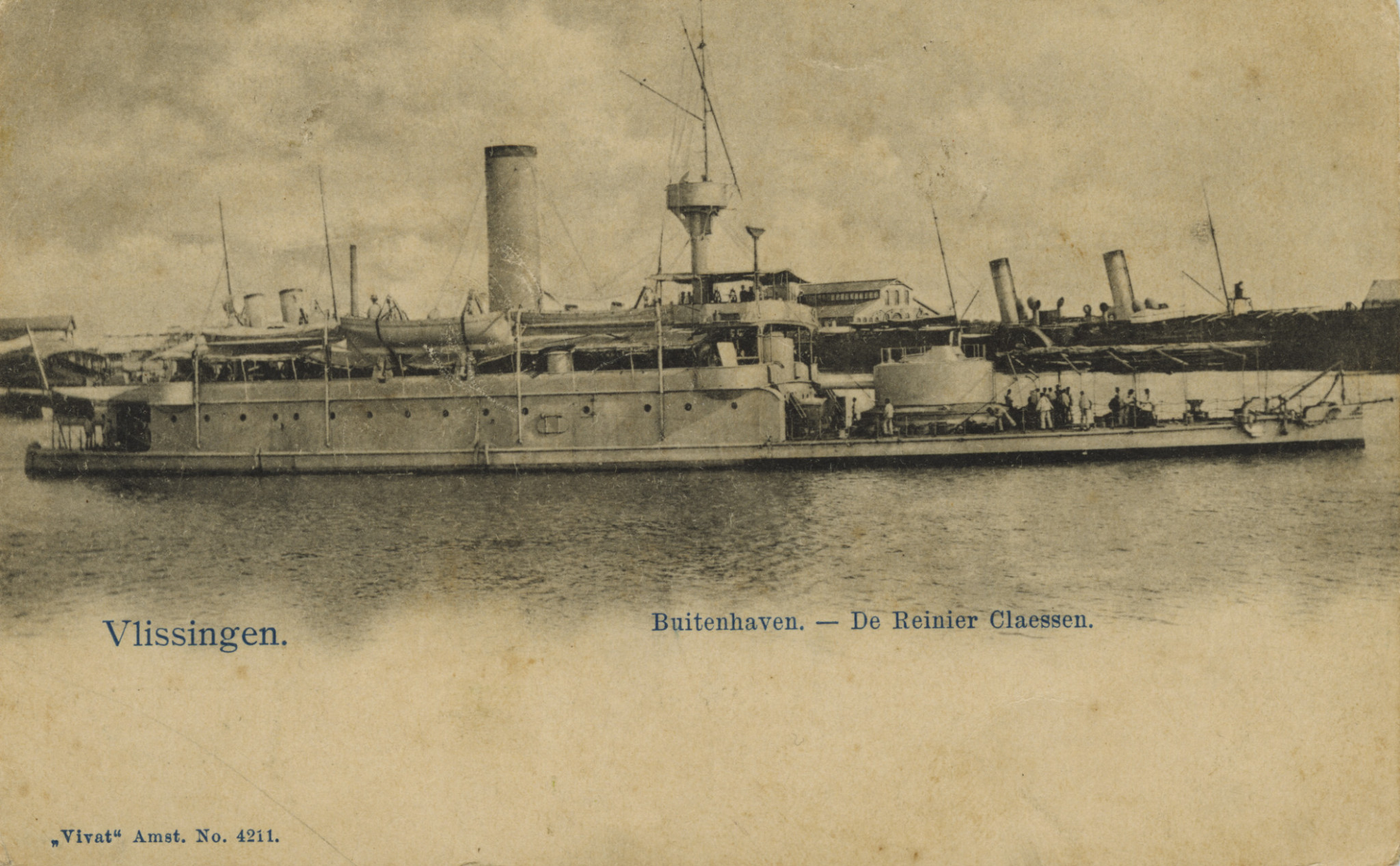

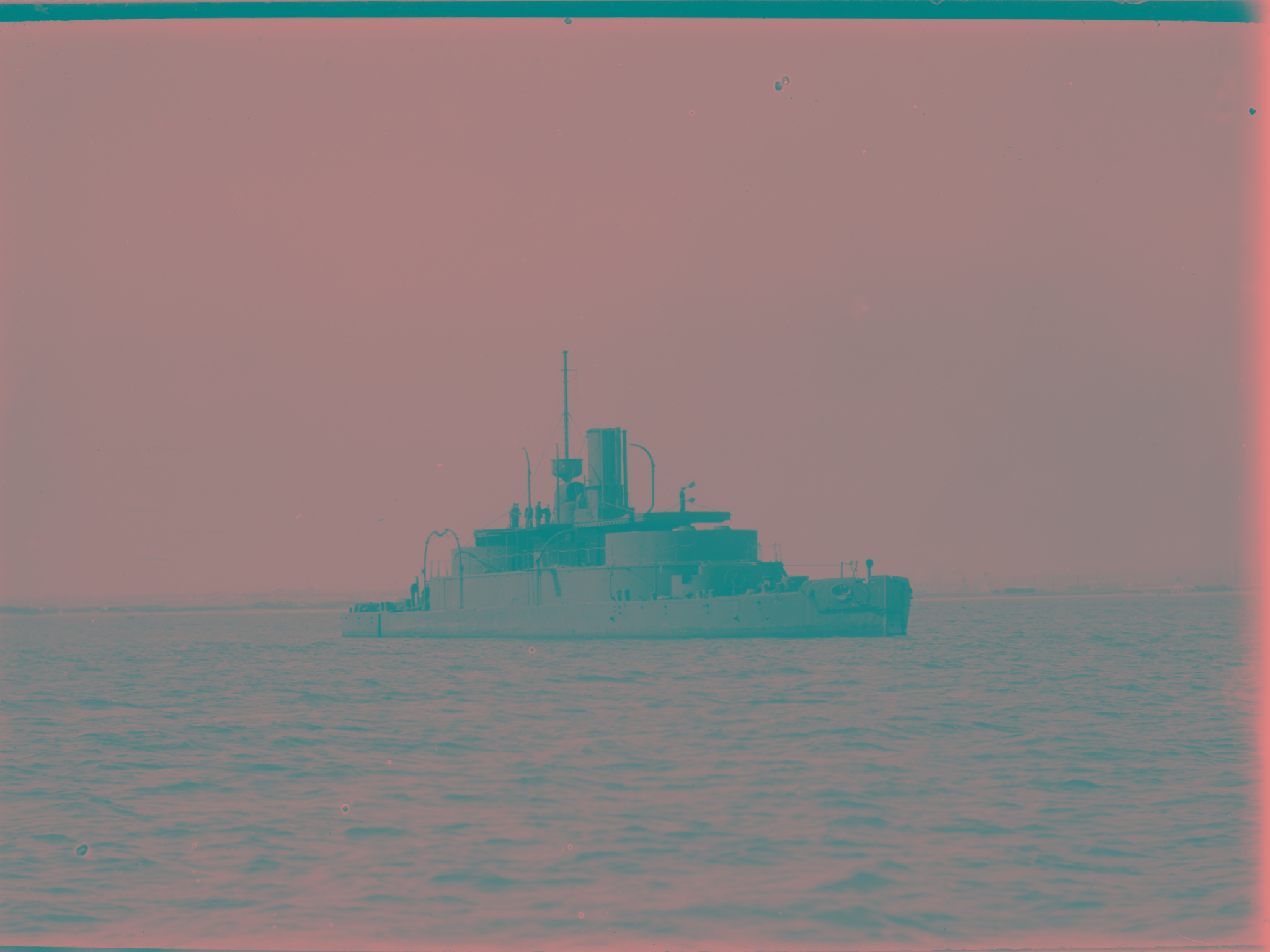

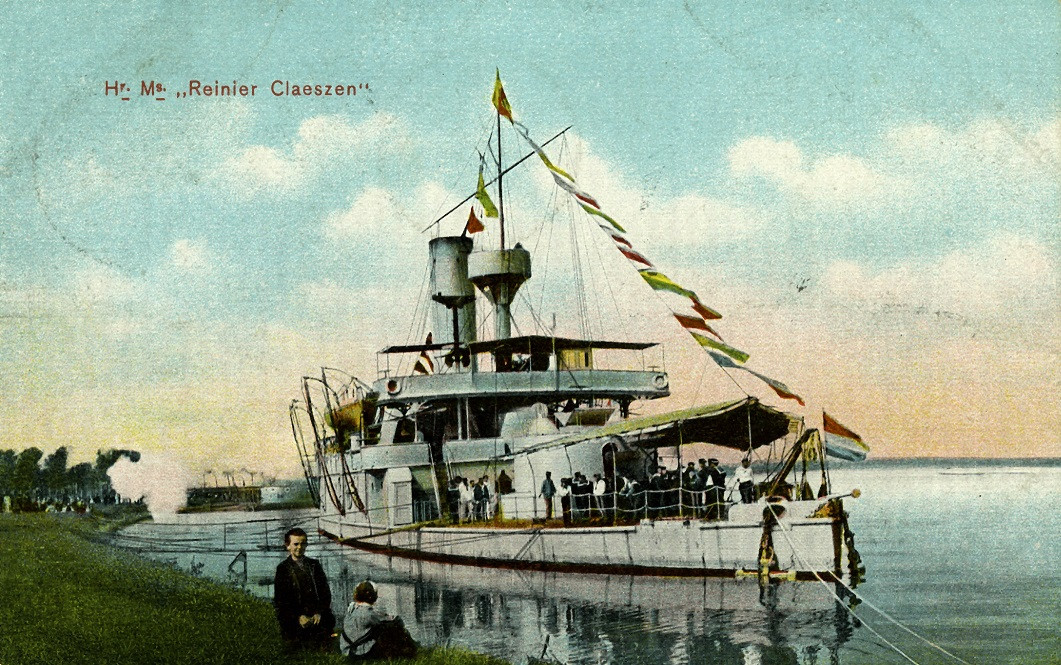

Holenderskie monitory. Zdjęcie - Krokodil.
Załączniki
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

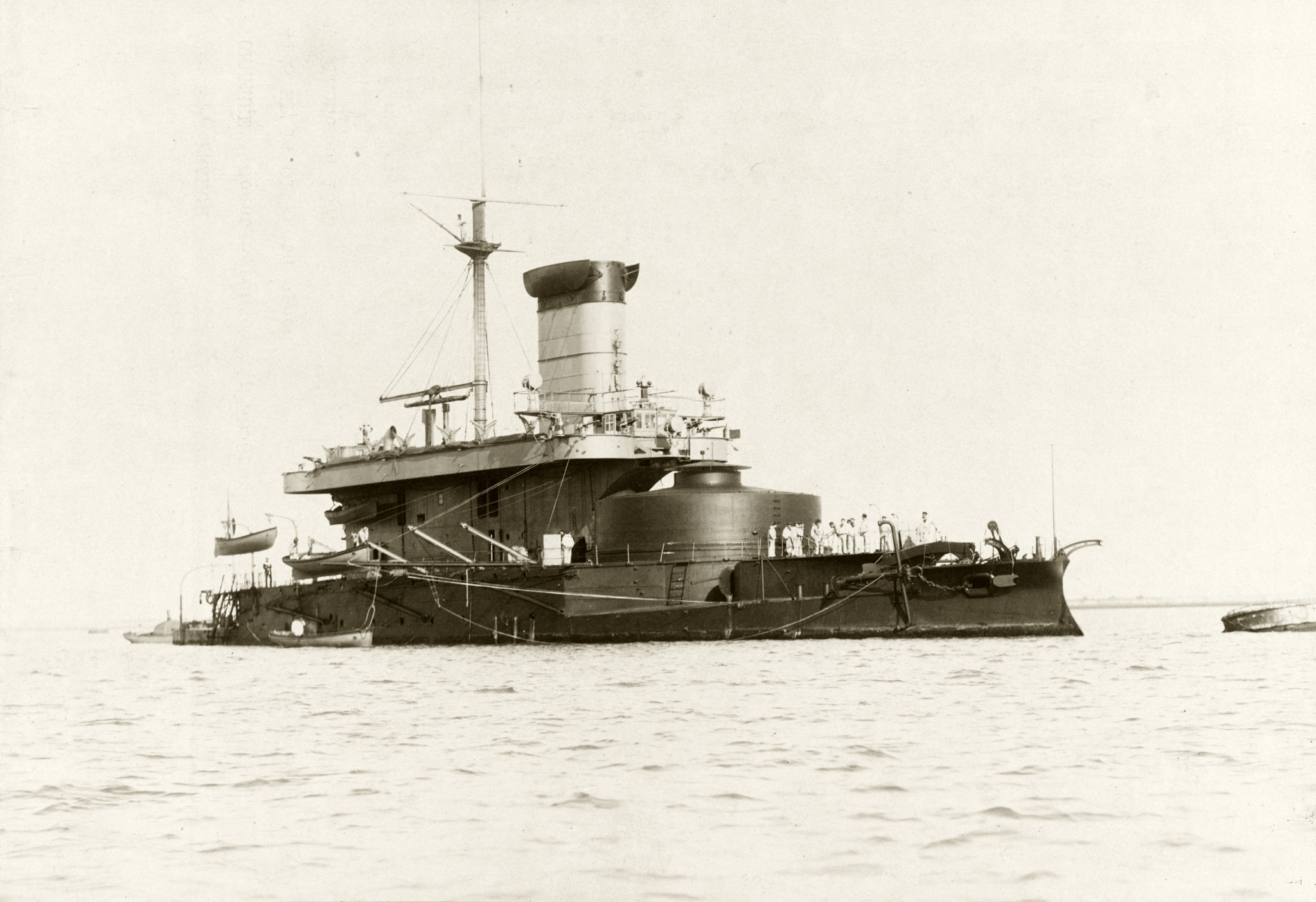

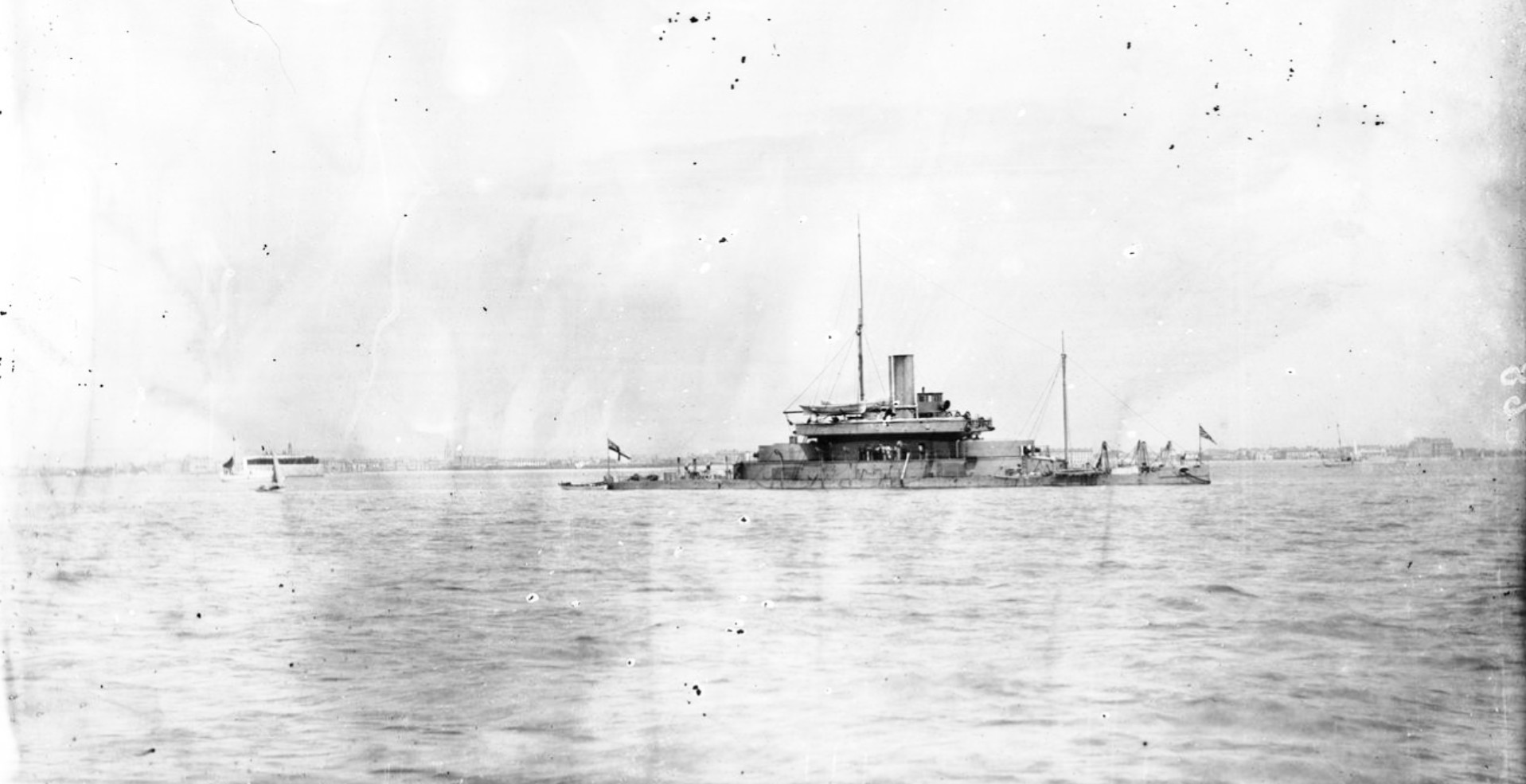

Brytyjskie duże monitory typu Cerberus
Załączniki
Cerberus 1.jpg
Cerberus 1.jpg (489.12 KiB) Przejrzano 178 razy

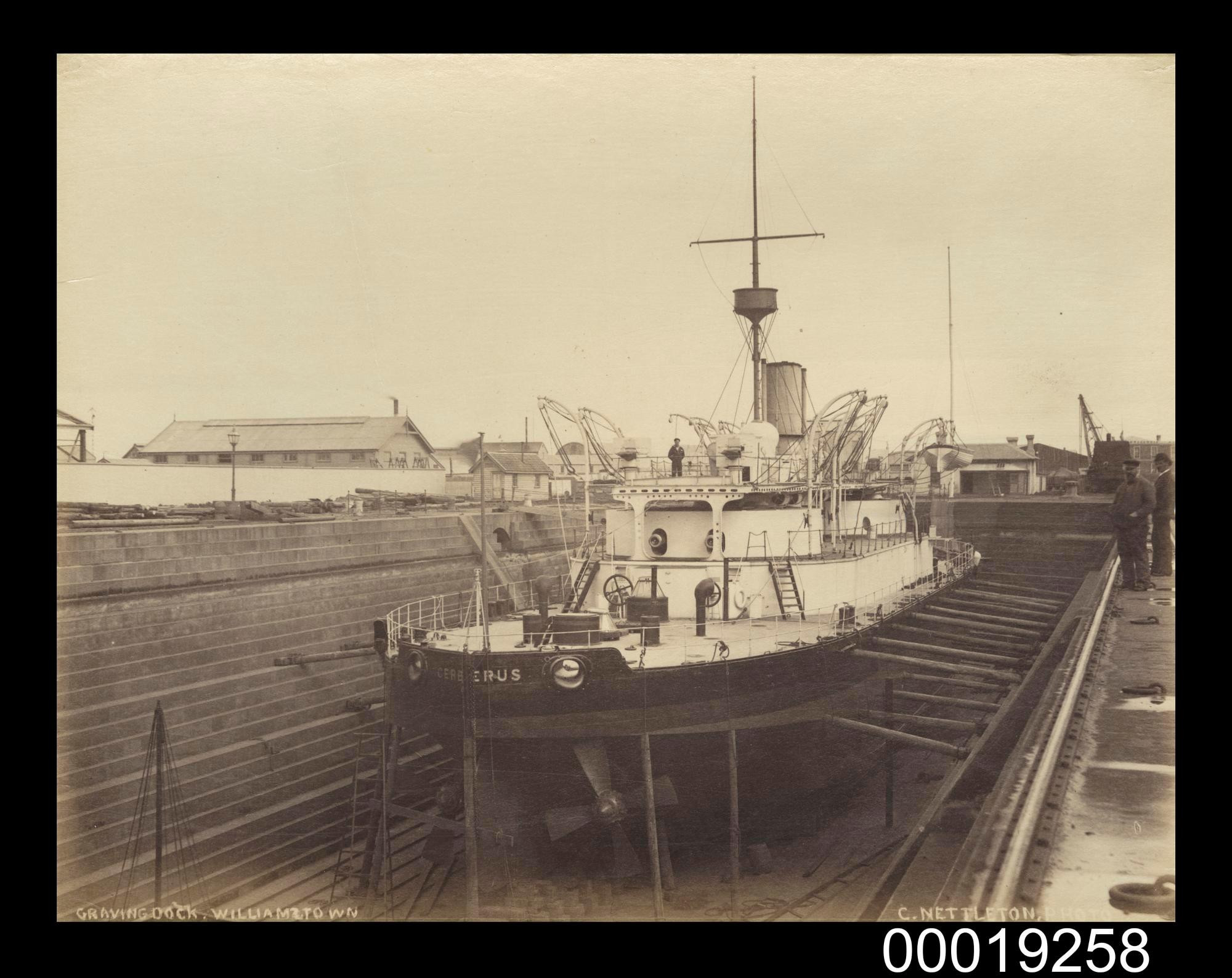

Cerberus w doku.jpg
Cerberus w doku.jpg (403.28 KiB) Przejrzano 178 razy
Cerberus 3.jpg
Cerberus 3.jpg (656.83 KiB) Przejrzano 178 razy
cerberus (Williamstown).jpg
cerberus (Williamstown).jpg (460.31 KiB) Przejrzano 178 razy
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

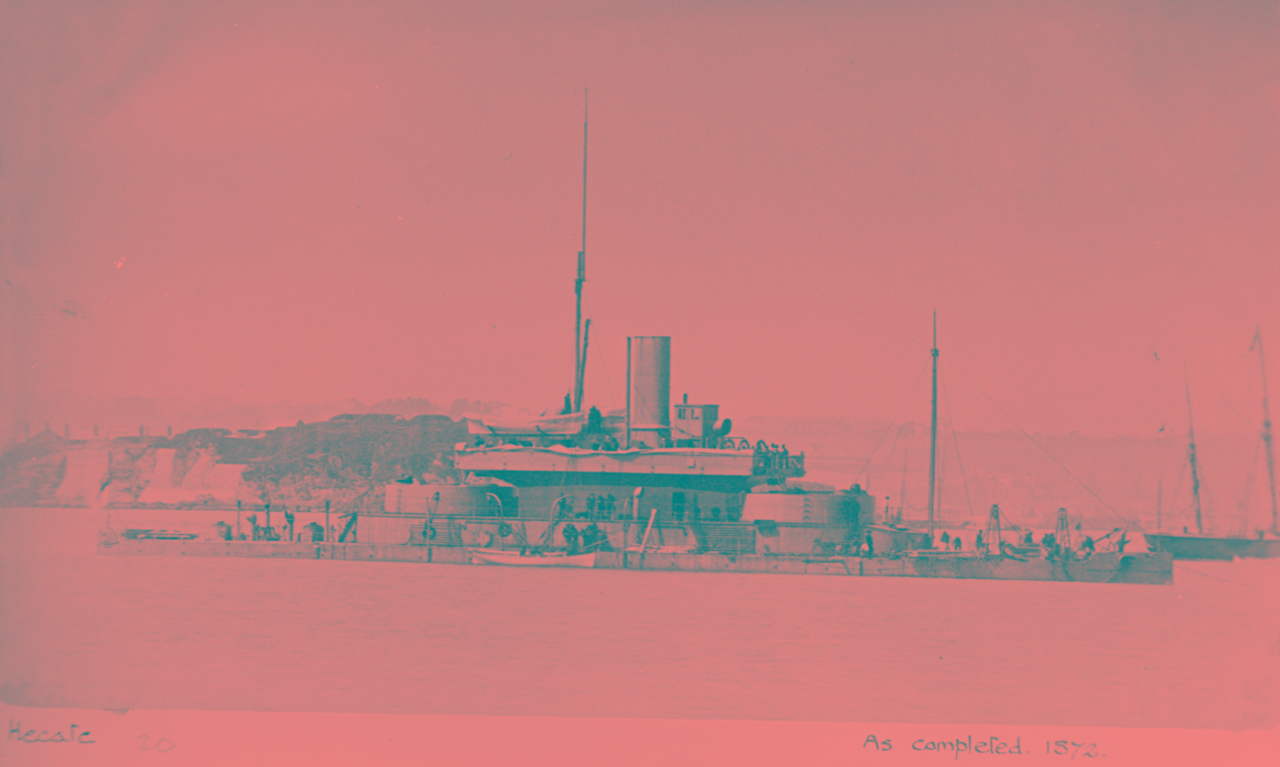

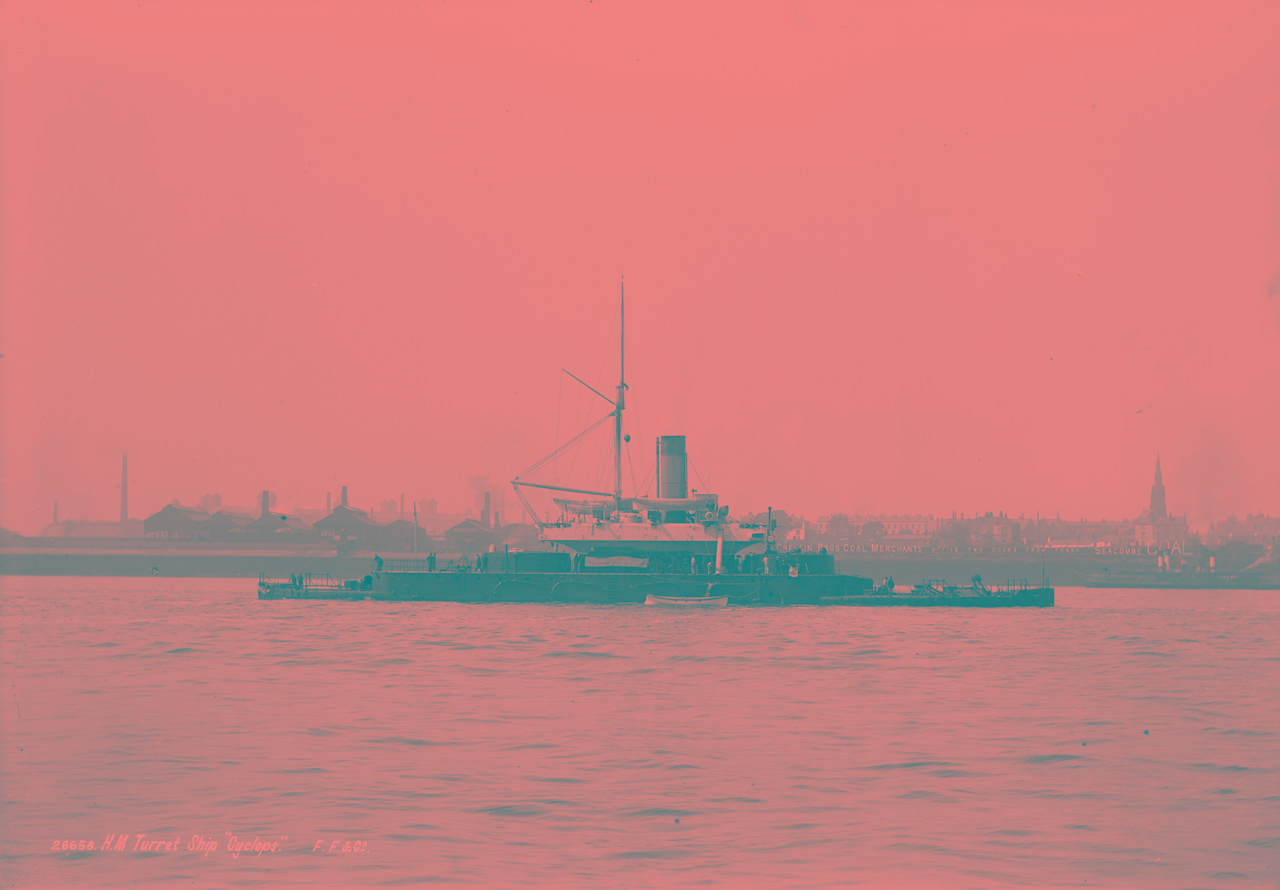

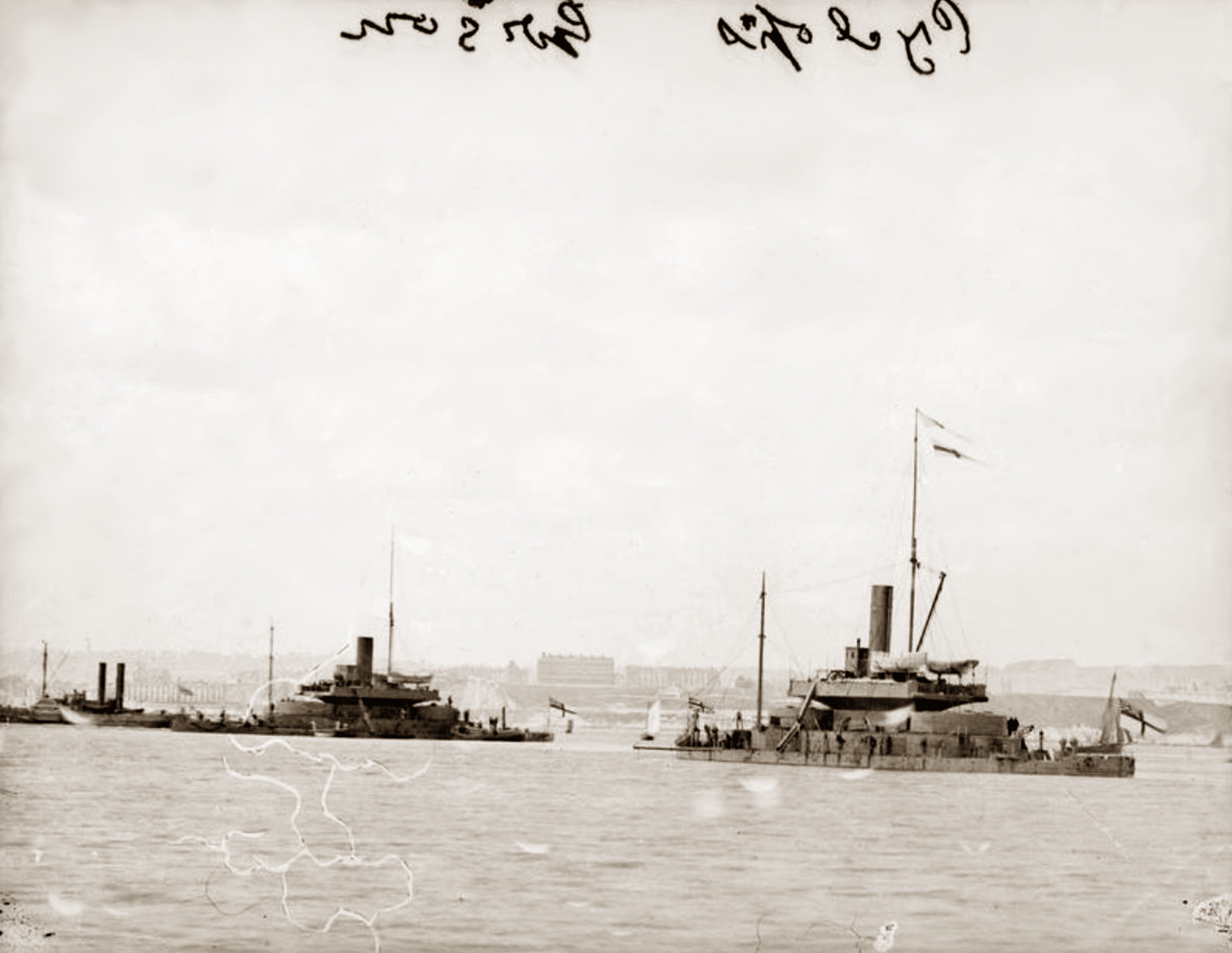

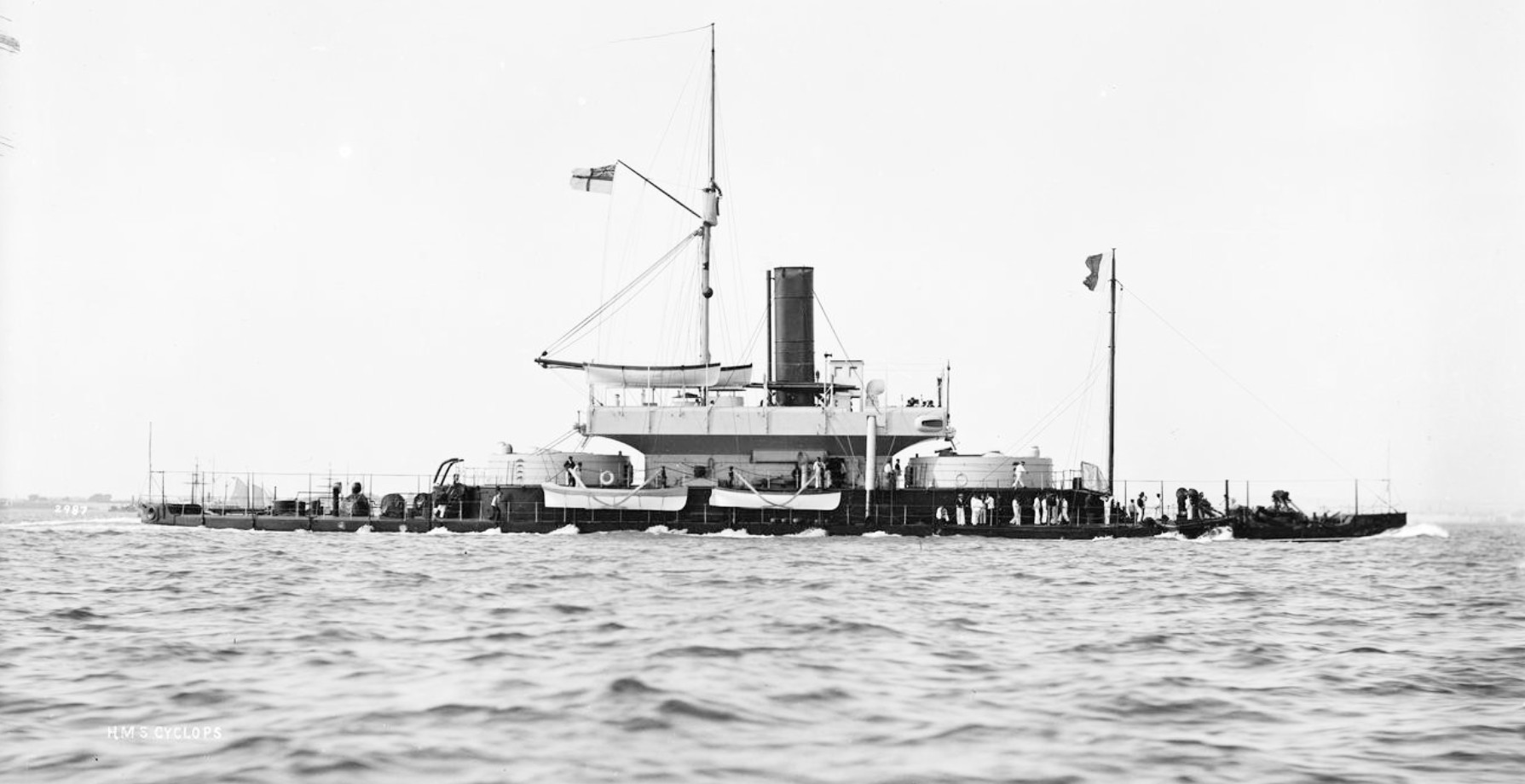

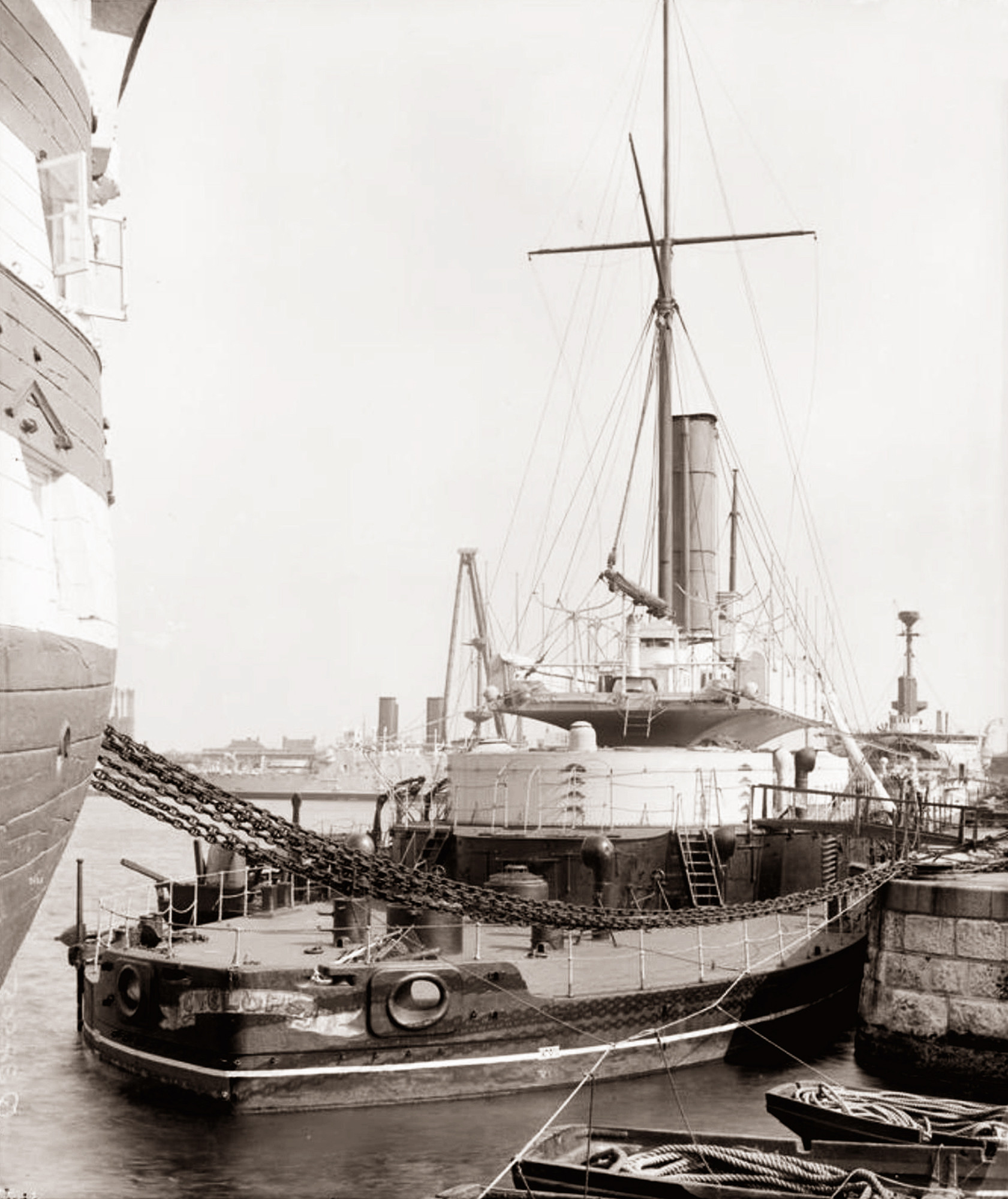

Brytyjskie monitory typu Cyclop
Załączniki

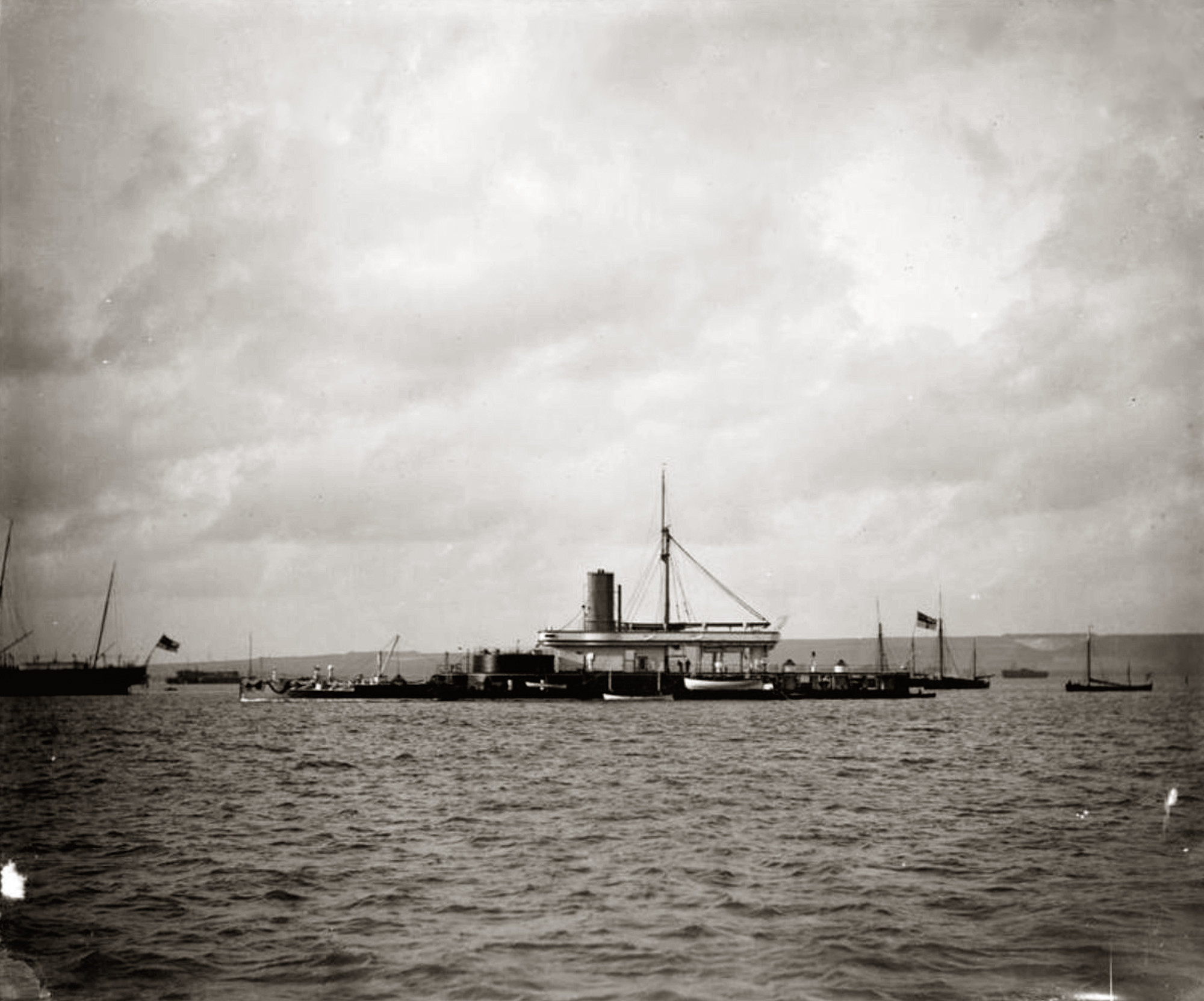

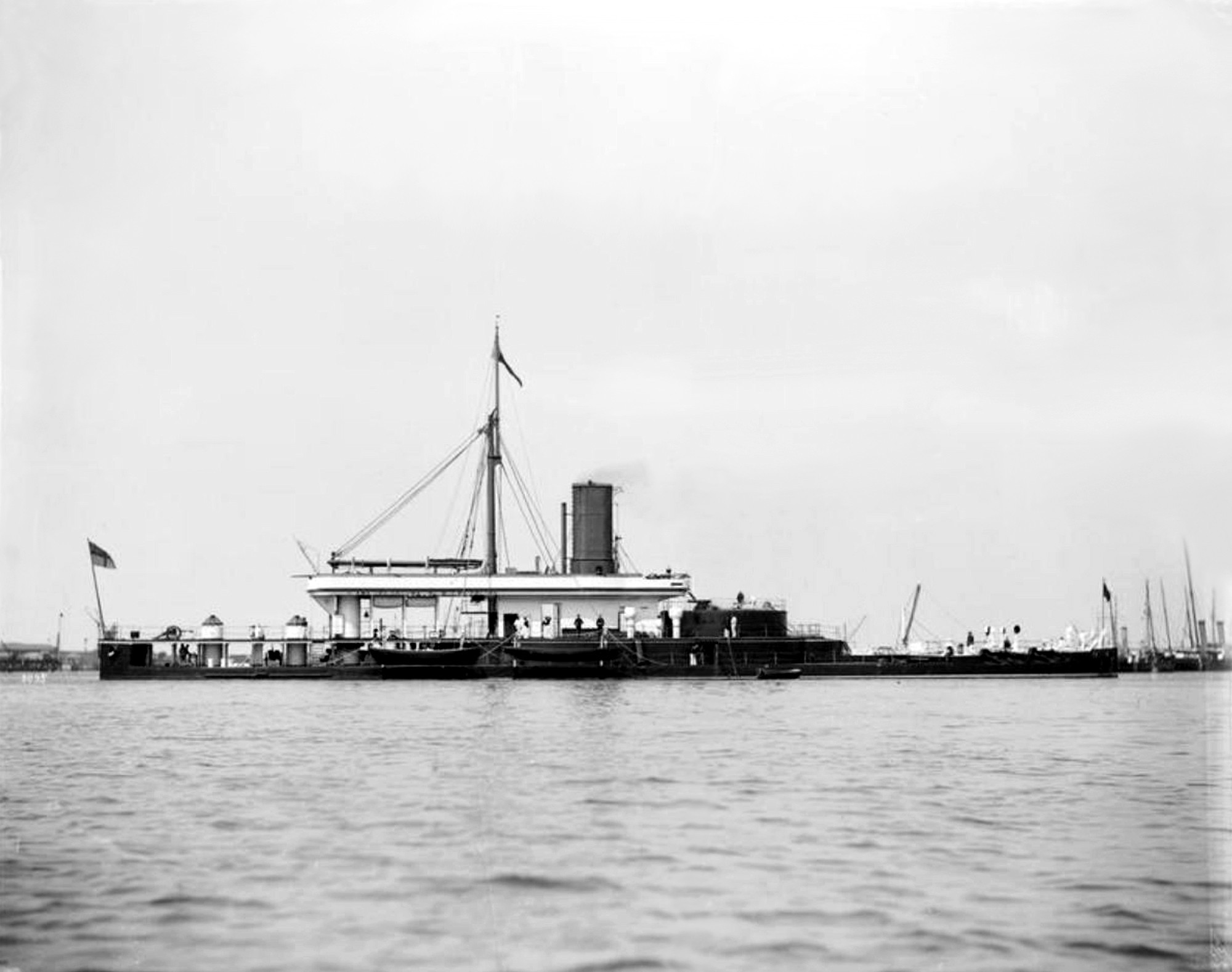

cyclops (1887).jpg
cyclops (1887).jpg (208.33 KiB) Przejrzano 162 razy
Cyclops 1.jpg
Cyclops 1.jpg (162.51 KiB) Przejrzano 162 razy

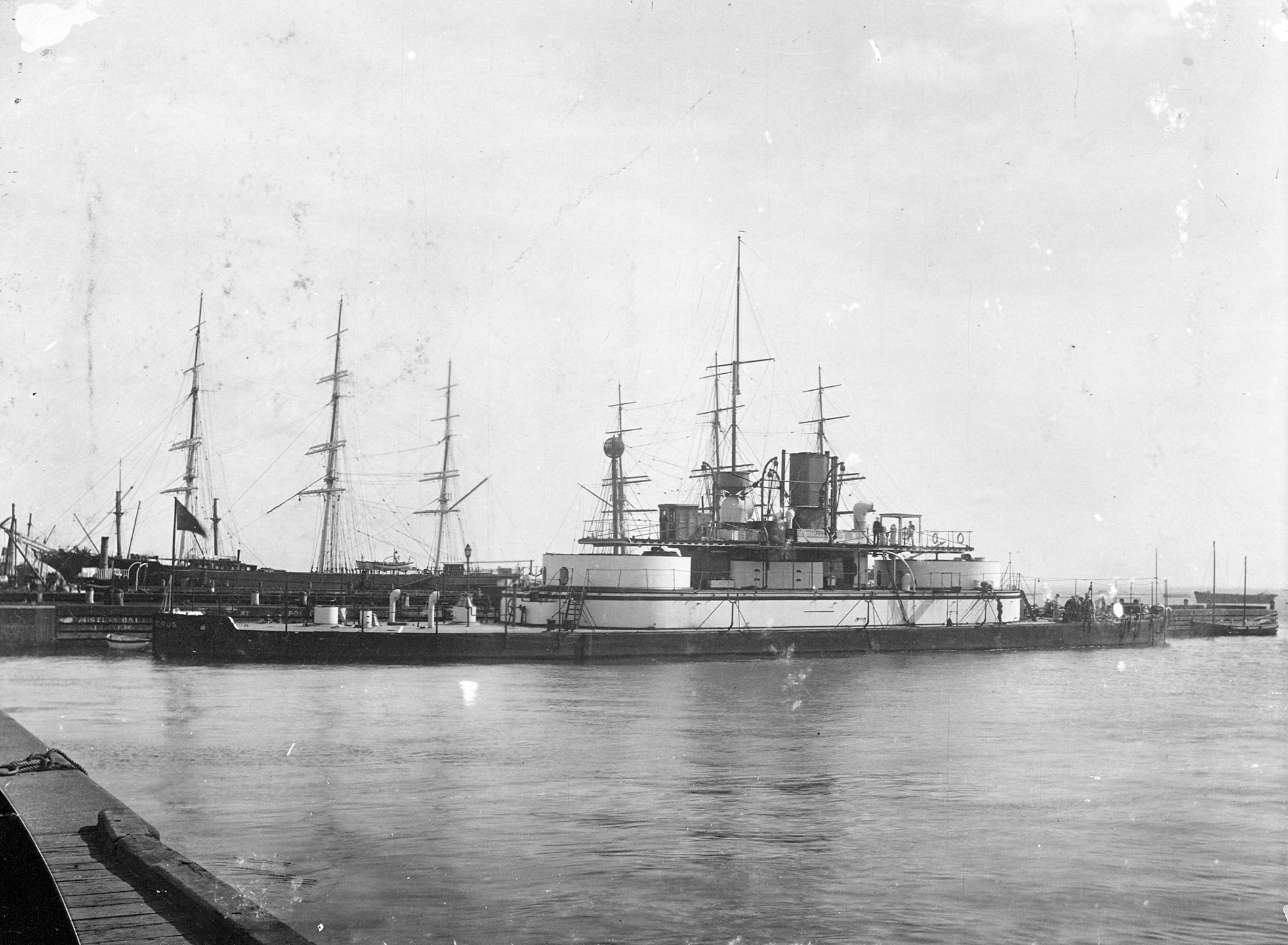

Cyclops (od dziobu).jpg
Cyclops (od dziobu).jpg (541.66 KiB) Przejrzano 162 razy
Cyclops i Gorgon.jpg
Cyclops i Gorgon.jpg (326.84 KiB) Przejrzano 162 razy

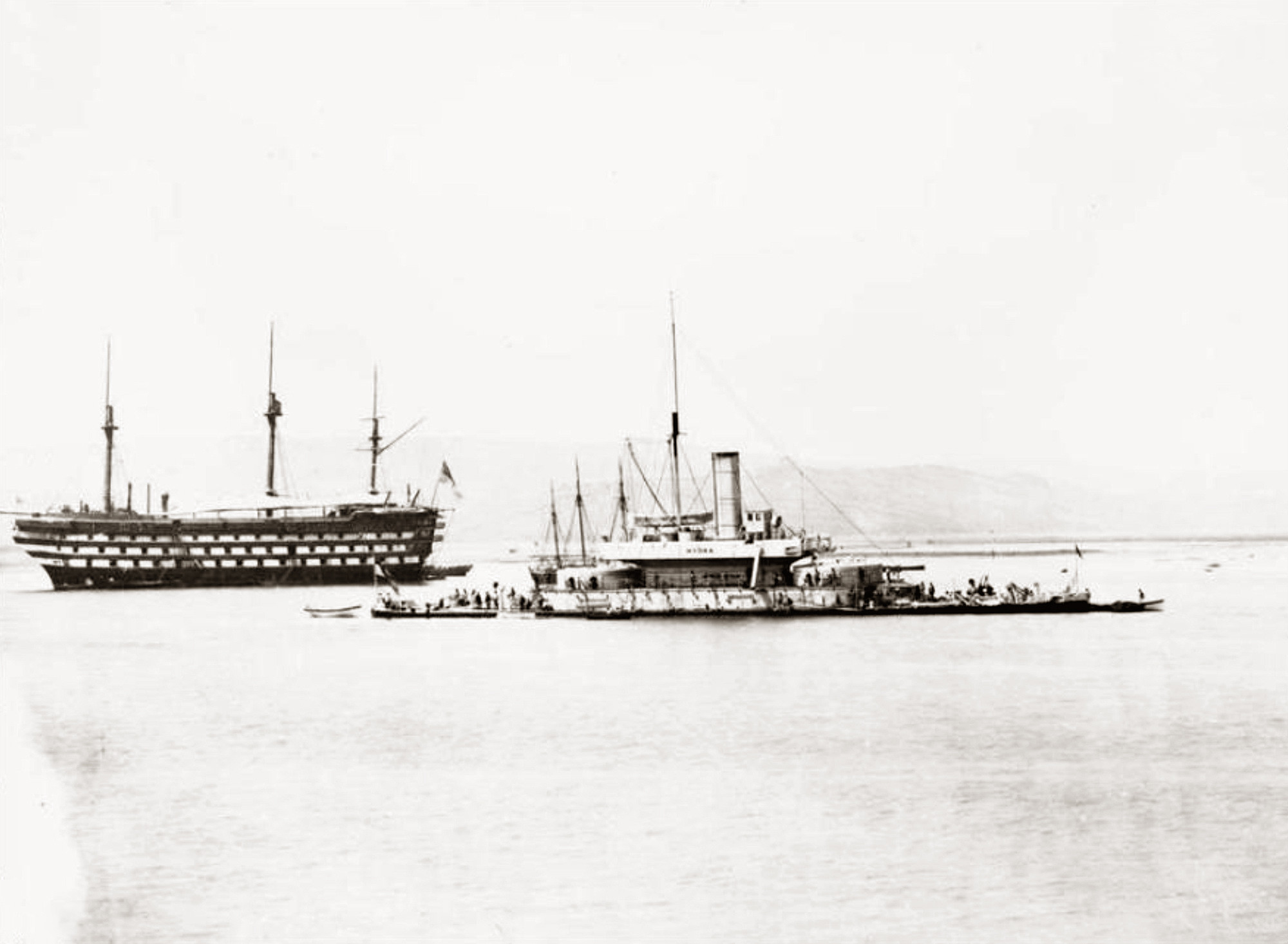

hecate (1872).jpg
hecate (1872).jpg (232.75 KiB) Przejrzano 162 razy
Hydra 2.jpg
Hydra 2.jpg (350.3 KiB) Przejrzano 162 razy
Hydra 1.jpg
Hydra 1.jpg (294.11 KiB) Przejrzano 162 razy
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

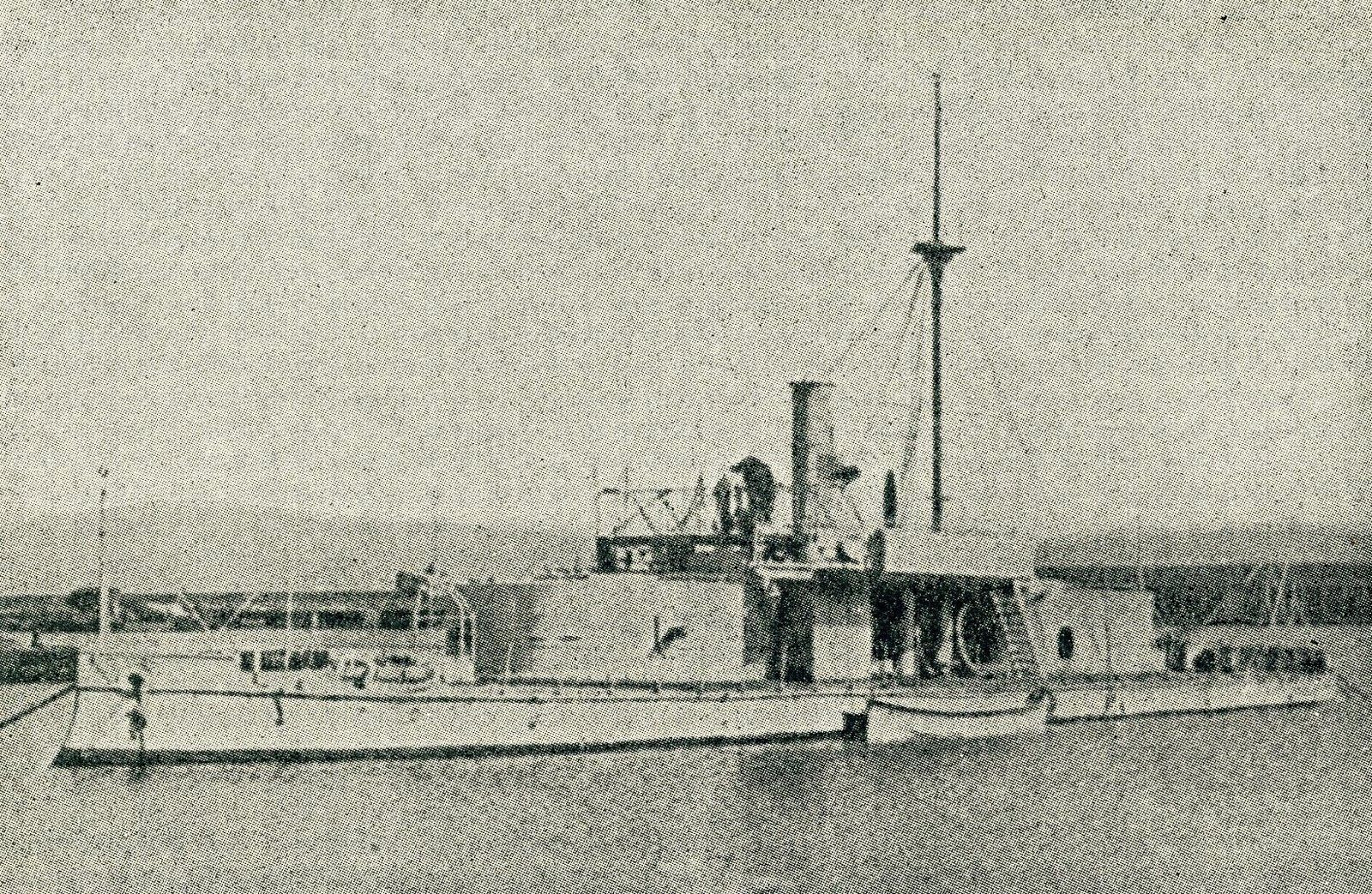

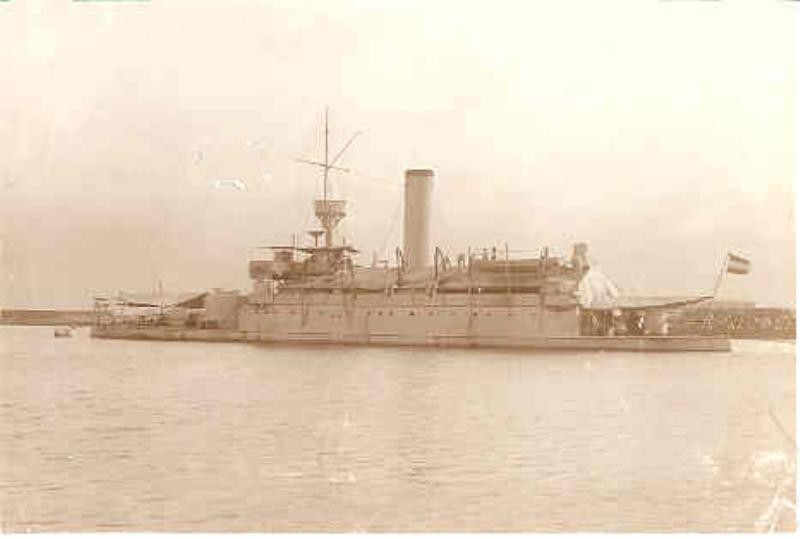

Hiszpański mały monitor Puigcerda. Zbudowany we Francji (La Seyne; wodowany w 1774 roku)) z myślą o walce z powstańcami karlistowskimi na północy kraju. Stacjonował w Bilbao i rzeczywiście w walkach uczestniczył. Wyporność ok. 550 ton. Uzbrojenie: 1x160 ML i 2x120 ML (armaty odprzodowe, gwintowane Trubia/Palliser). Prędkość ok. 8 węzłów. wieże opancerzone były płytami grubości 10 cm, kadłub 8-10 cm.
Załączniki
Puigcerda 1.jpg
Puigcerda 1.jpg (1.18 MiB) Przejrzano 83 razy
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Monitory

Post autor: Napoleon »

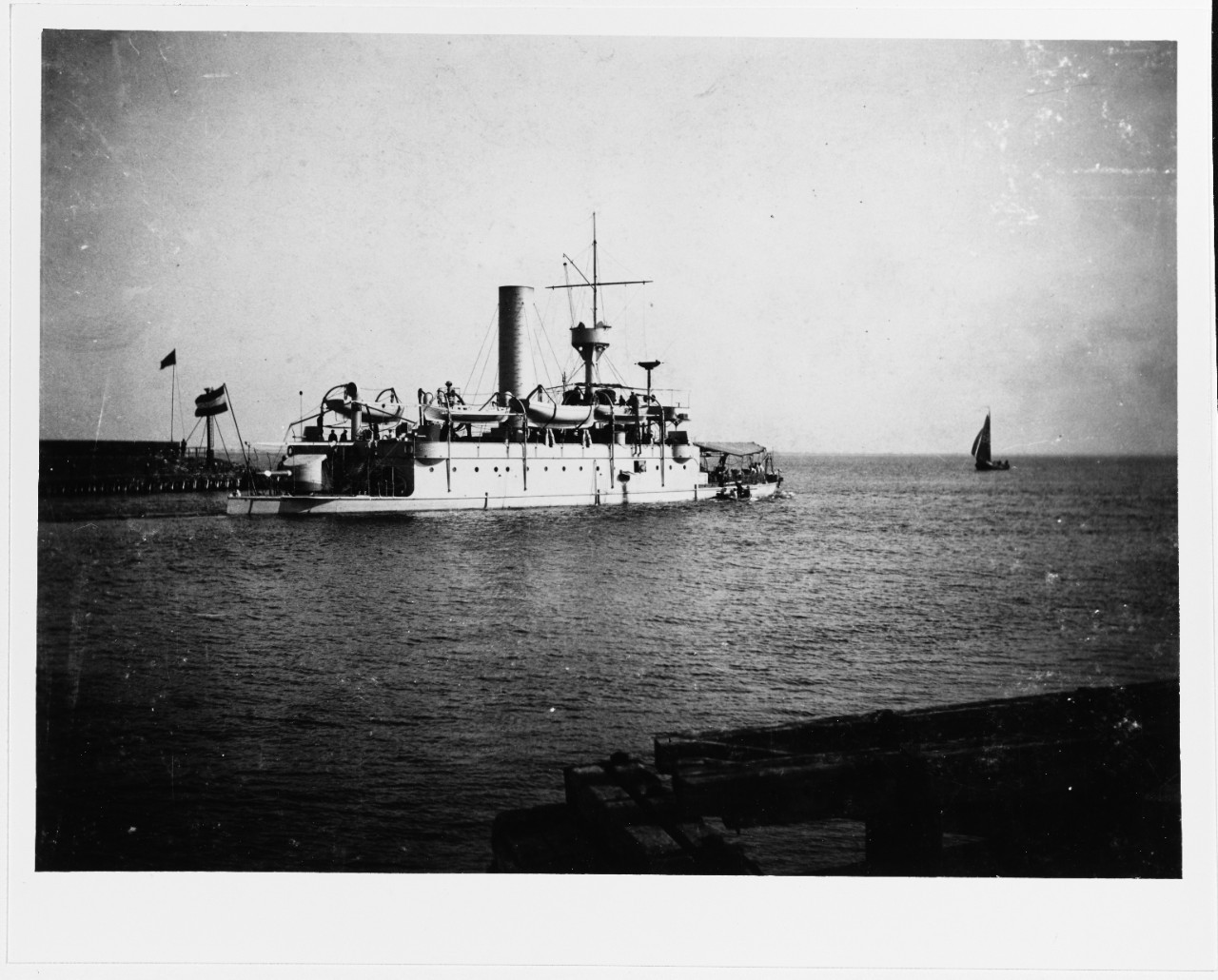

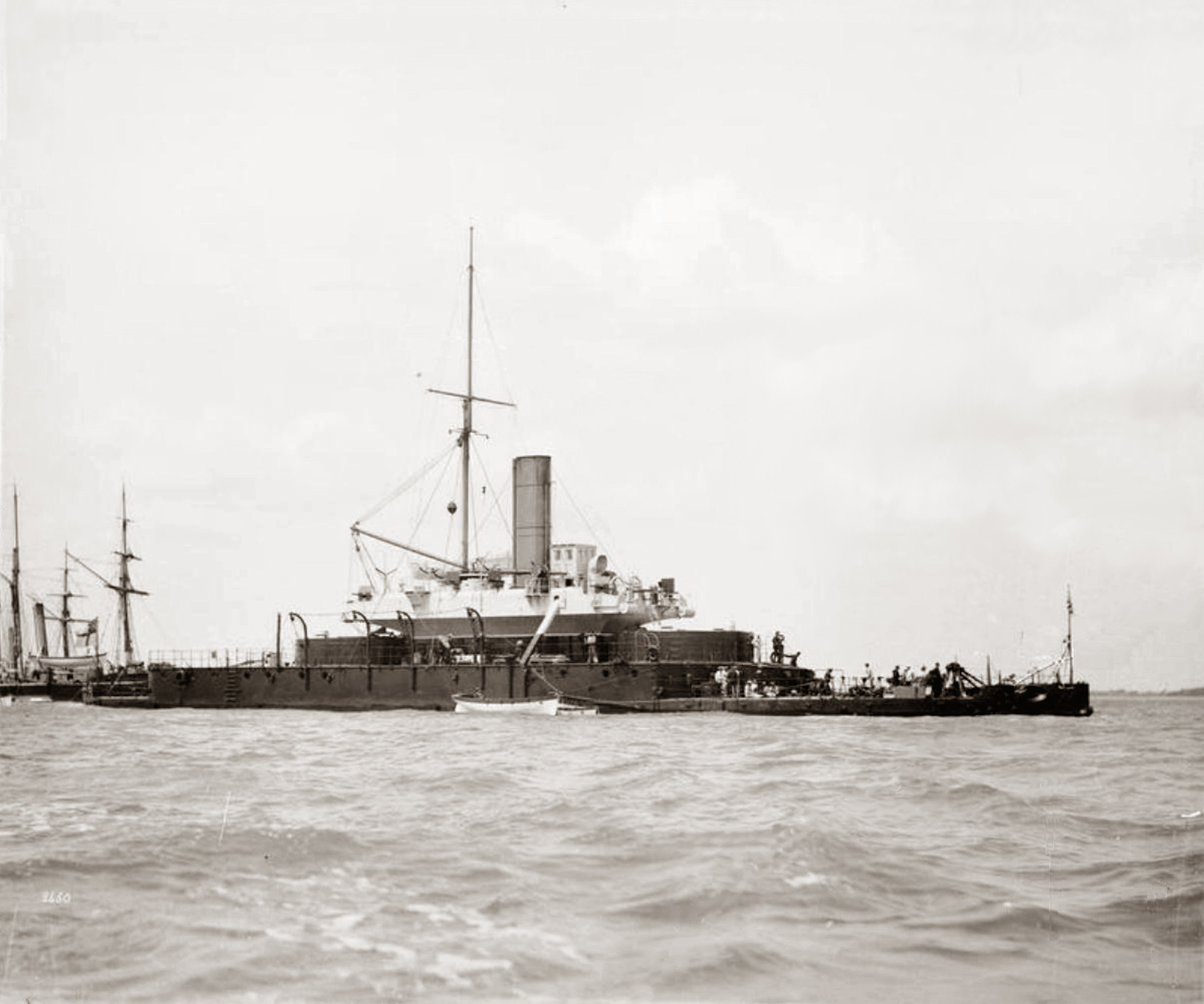

Brytyjski monitor Glatton. Zbudowany tak jako okręt obrony wybrzeża jak i do atakowania (ostrzału) wybrzeży npla. Wyporność 4900 ton, prędkość 12 węzłów. Uzbrojony w 2x305 ML. Stosunkowo dobrze opancerzony (pas pancerny na linii wodnej do 305 mm, wieża - 356 mm).
Załączniki
glatton (1887).jpg
glatton (1887).jpg (299.78 KiB) Przejrzano 46 razy

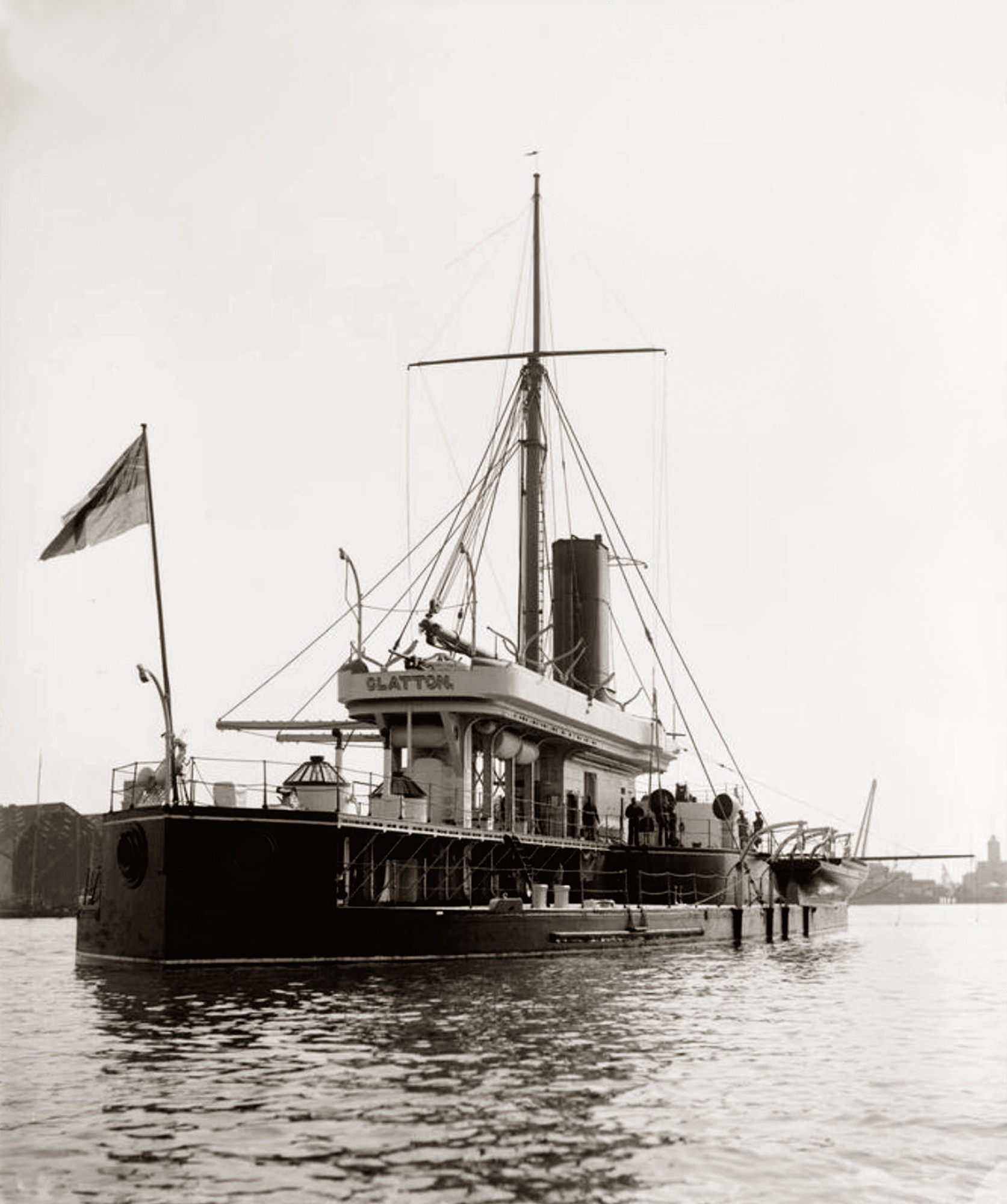

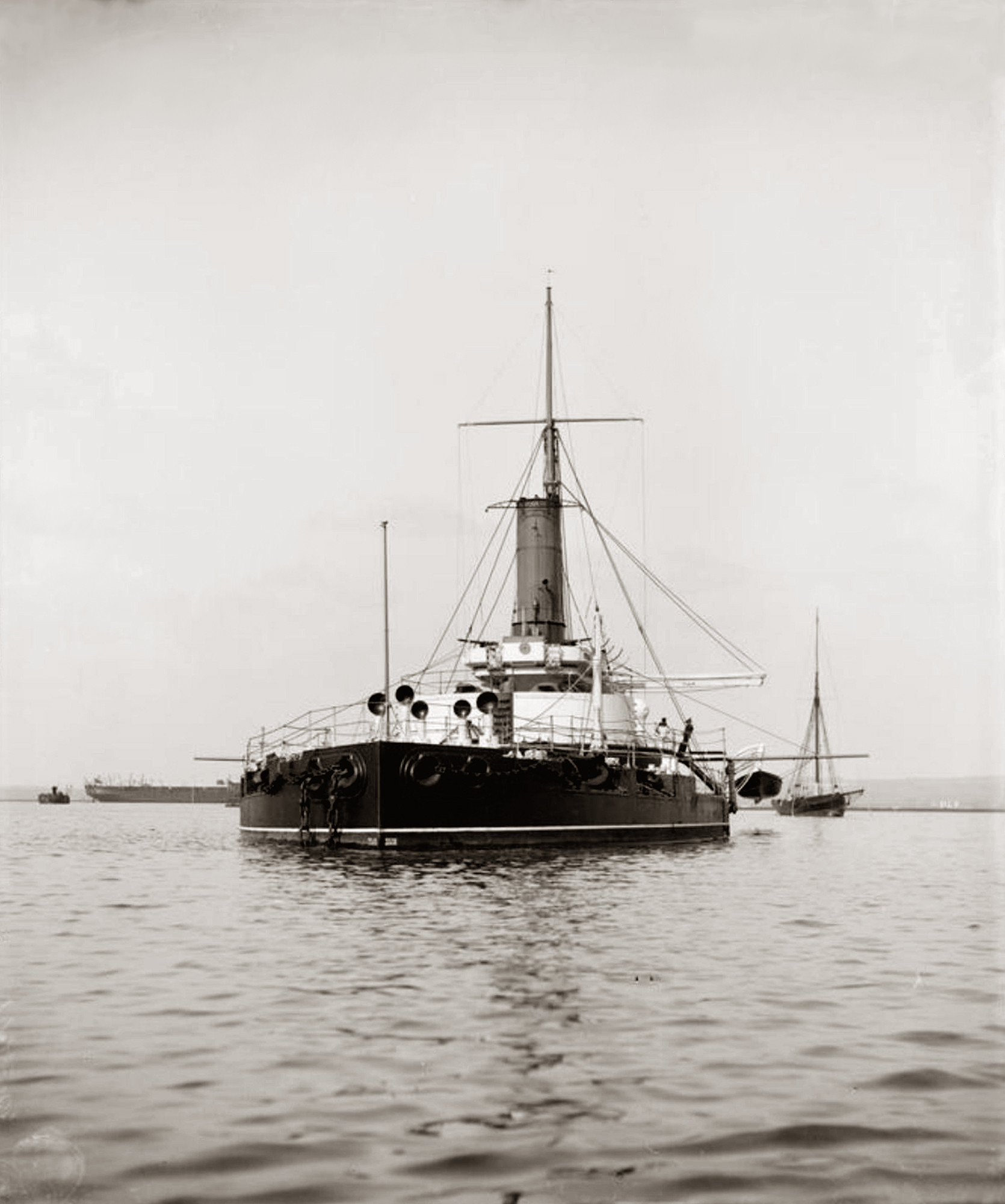

Glatton (od dziobu).jpg
Glatton (od dziobu).jpg (359.52 KiB) Przejrzano 46 razy
Glatton 1.jpg
Glatton 1.jpg (431.71 KiB) Przejrzano 46 razy
Glatton 2.jpg
Glatton 2.jpg (441.05 KiB) Przejrzano 46 razy
Napoleon
Posty: 2387
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

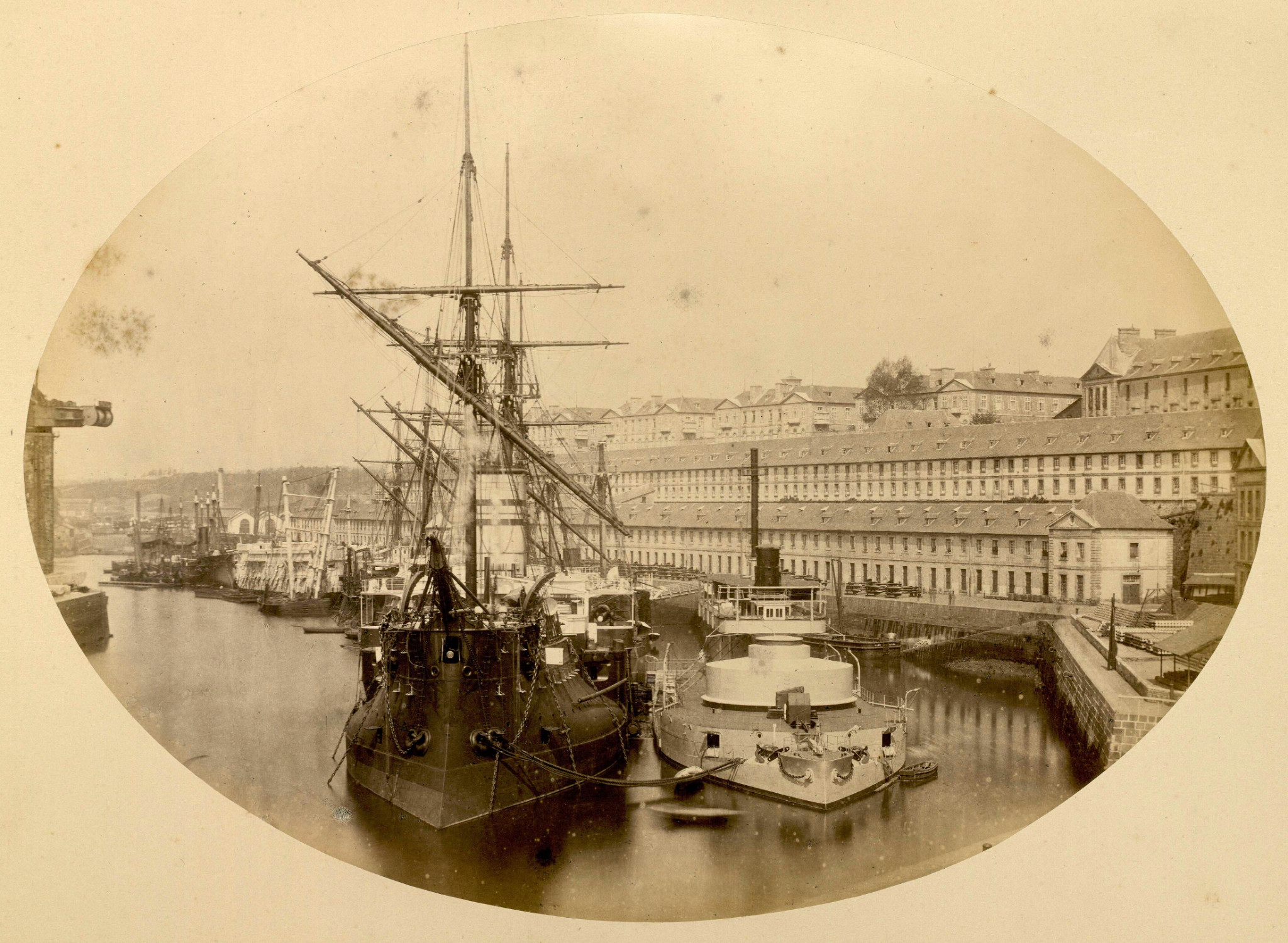

Monitory

Post autor: Napoleon »

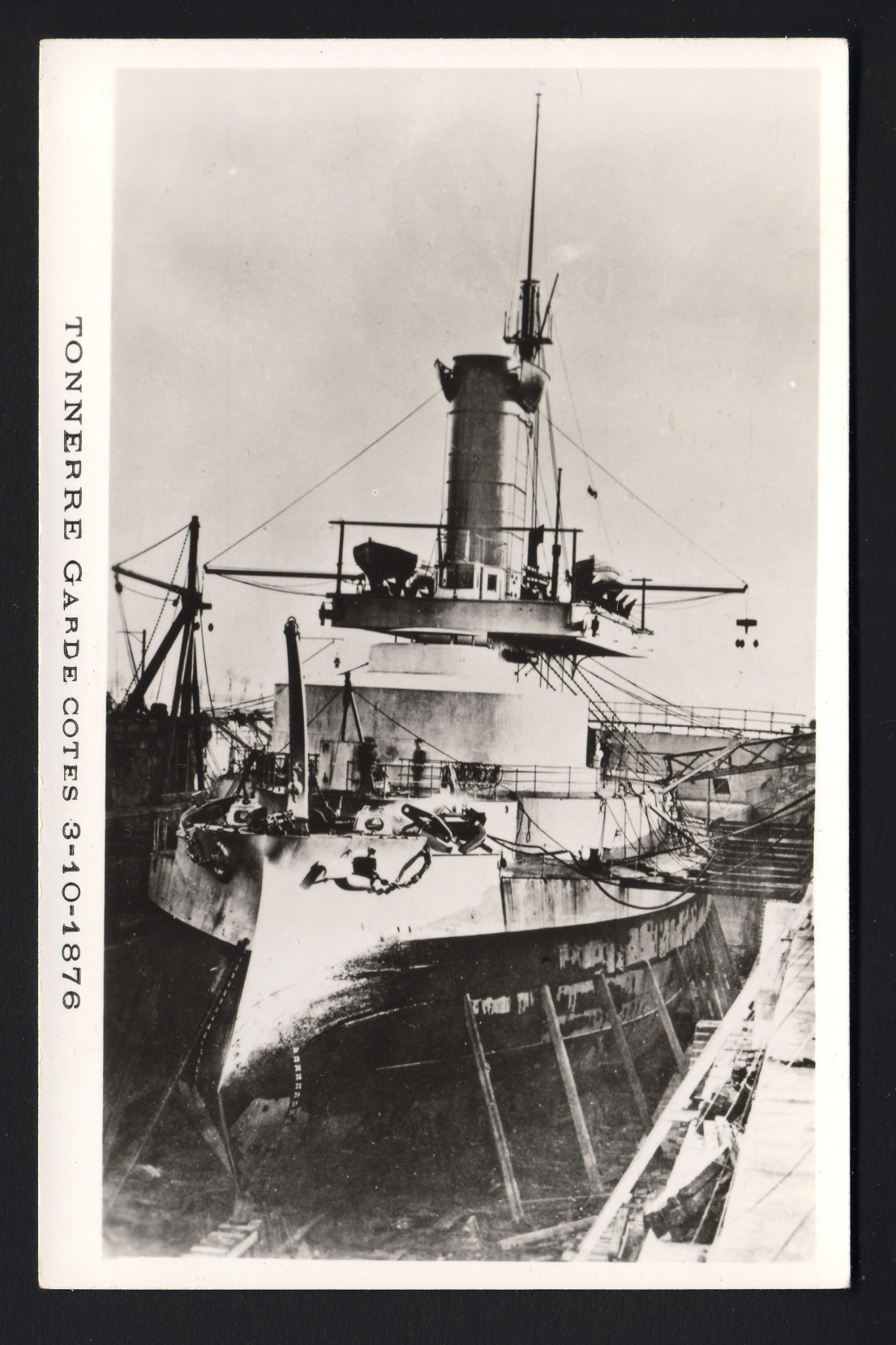

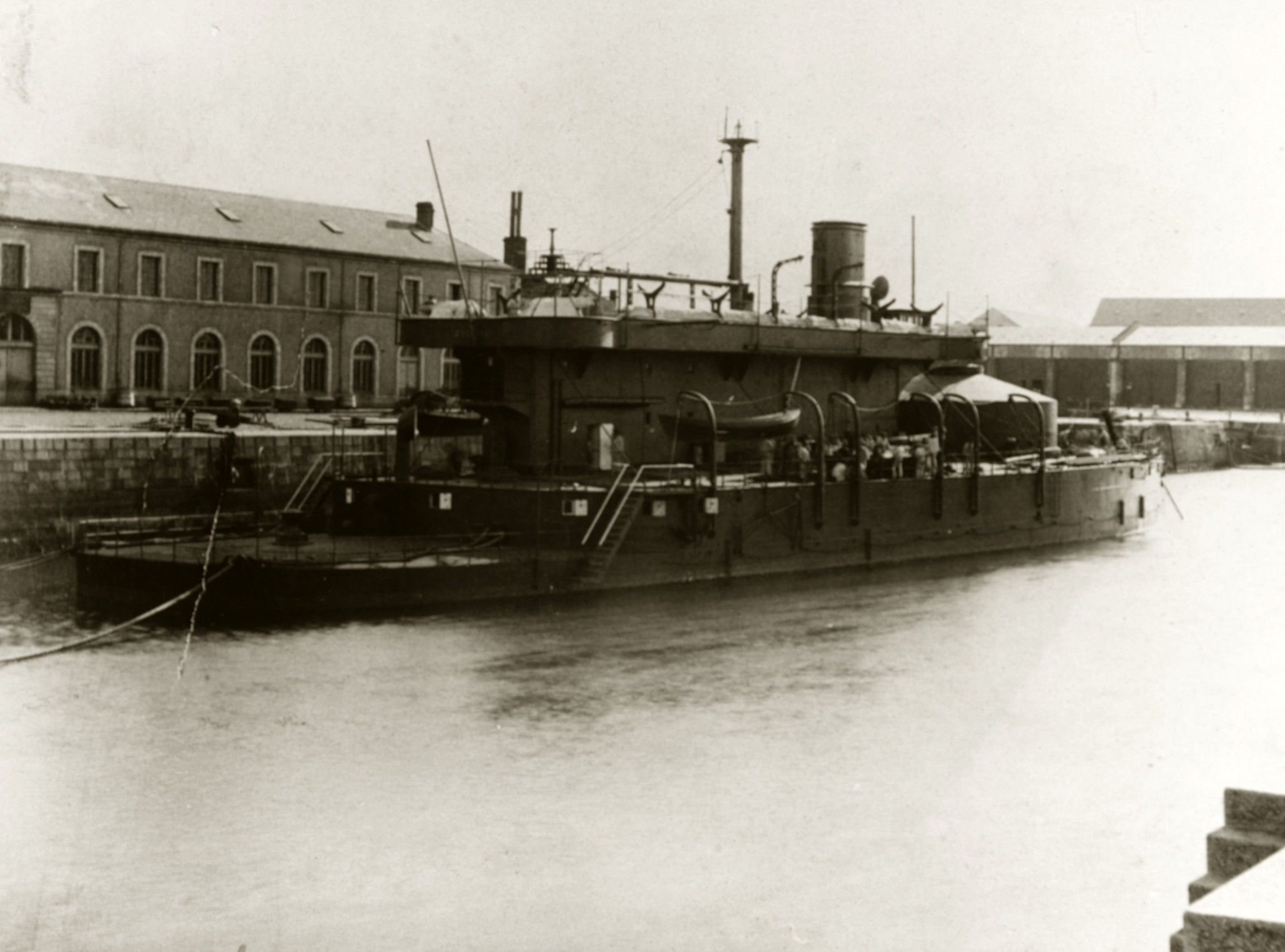

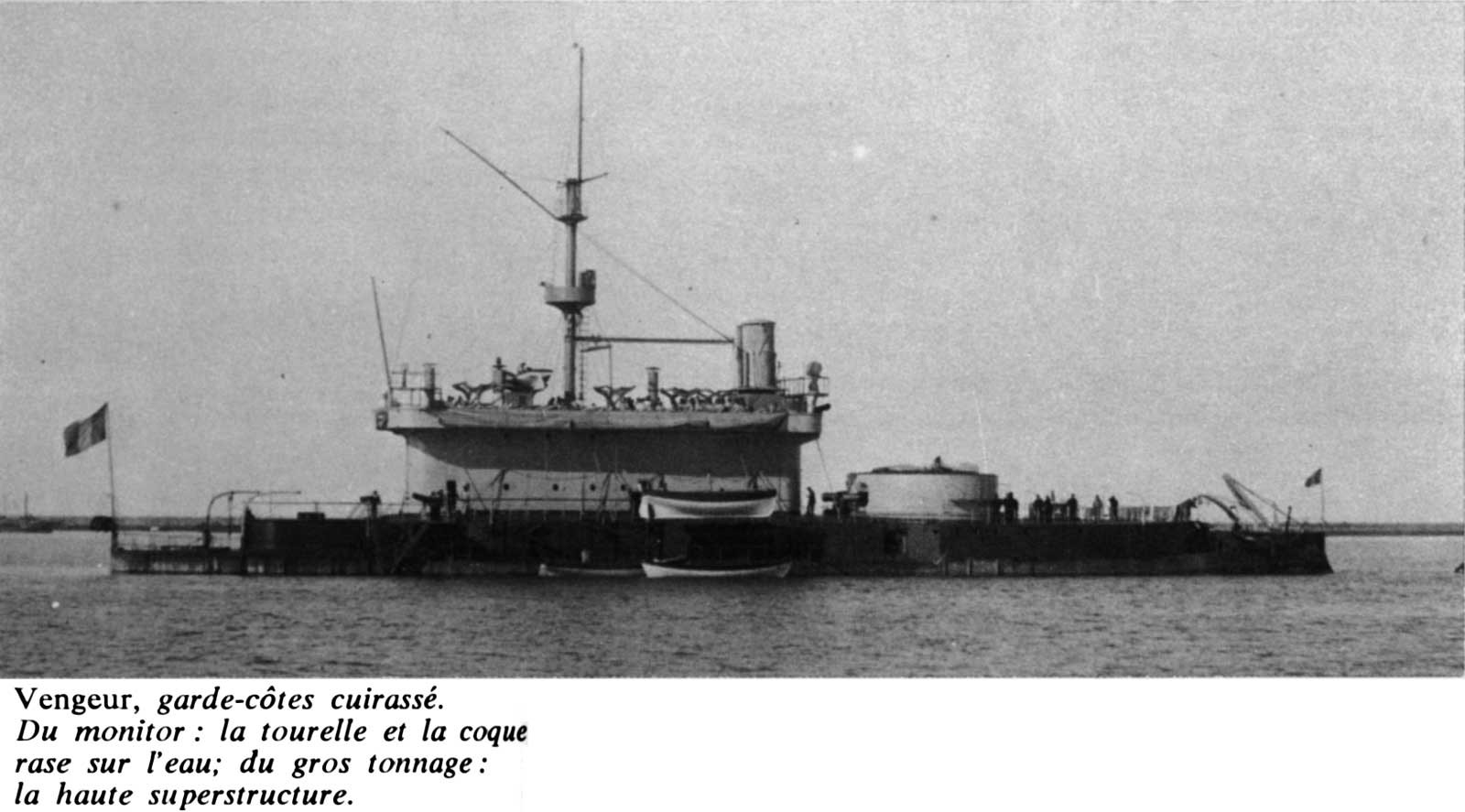

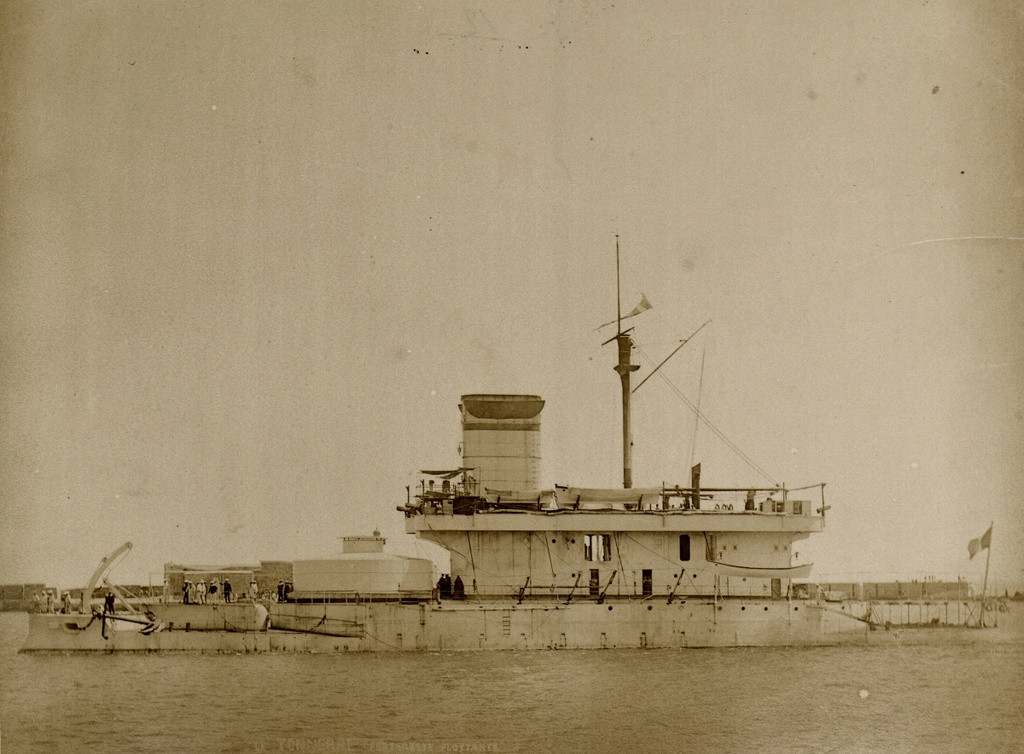

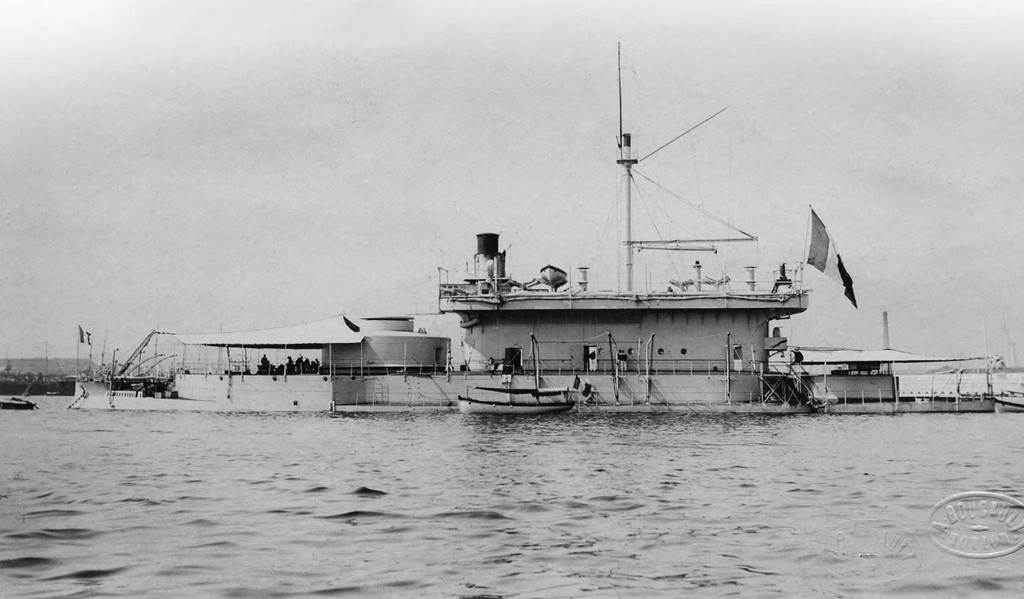

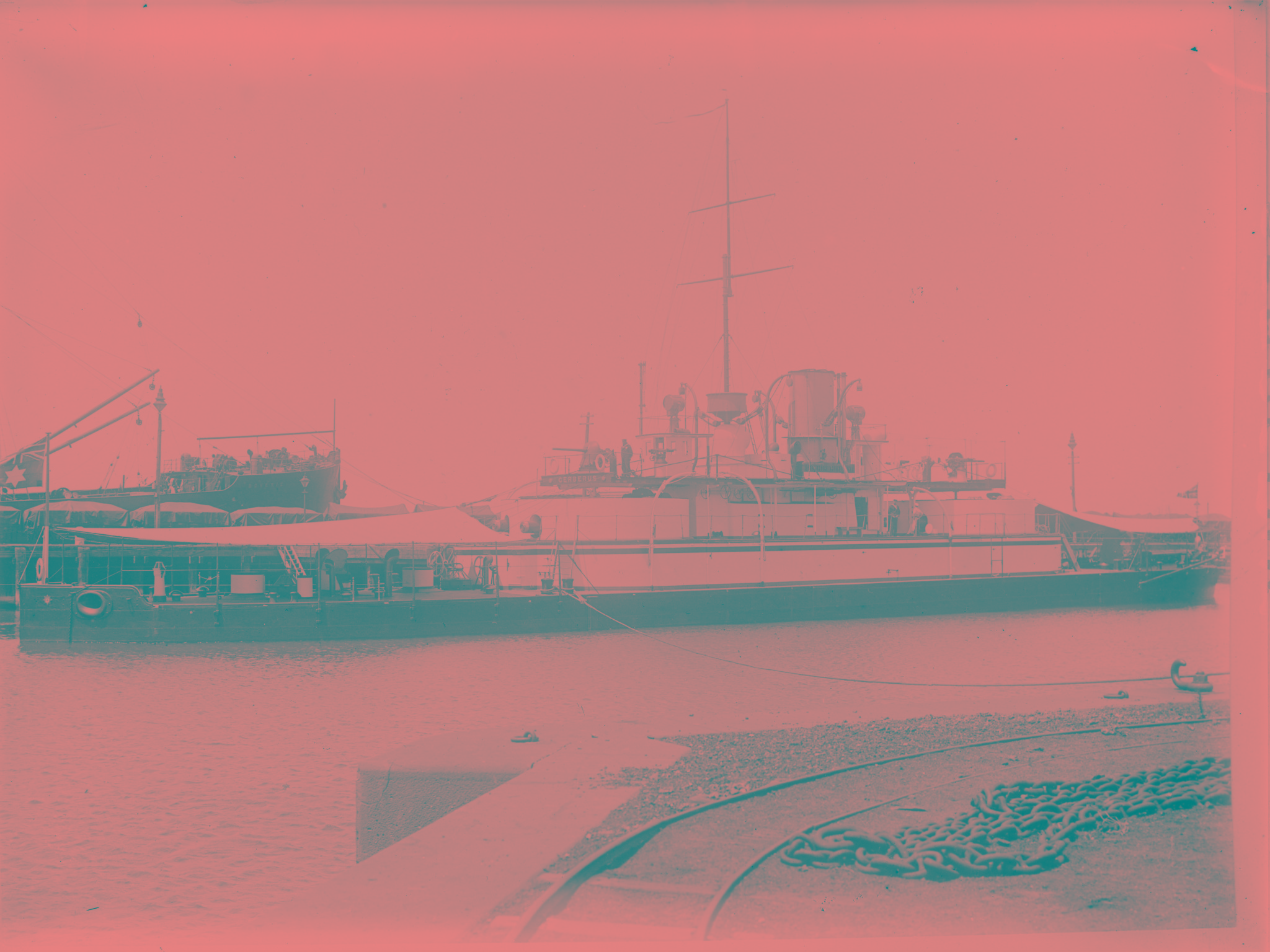

Francuskie monitory typu Tonerre (drugi - Fulminant). Zbudowane (Tonerre wodowany został w 1875 a Fulminant e 1877 roku) tak do obrony własnego wybrzeża jak i atakowania wybrzeży n-pla, przede wszystkim wybrzeży niemieckich. Wyporność 5760-5870 ton, prędkość ok. 13,5 węzłów. Uzbrojone w 2x274/20 BL plus kilka lekkich. Nadbudówka wyglądała bardzo pokaźnie, ale miała zaledwie jakieś 2,5 metra szerokości, co teoretycznie miało umożliwiać strzelanie do tyłu. Ale gdy w 1884 roku Tonerre próbował tak strzelać, poważnie sobie nadbudówkę uszkodził.Od końca lat 90 wykorzystywane już tylko do zadań pomocniczych.
Załączniki
Tonerre 1.jpg
Tonerre 1.jpg (531.71 KiB) Przejrzano 31 razy
Tonerre 2.jpg
Tonerre 2.jpg (209.27 KiB) Przejrzano 31 razy
Tonerre w doku.jpg
Tonerre w doku.jpg (503.46 KiB) Przejrzano 31 razy

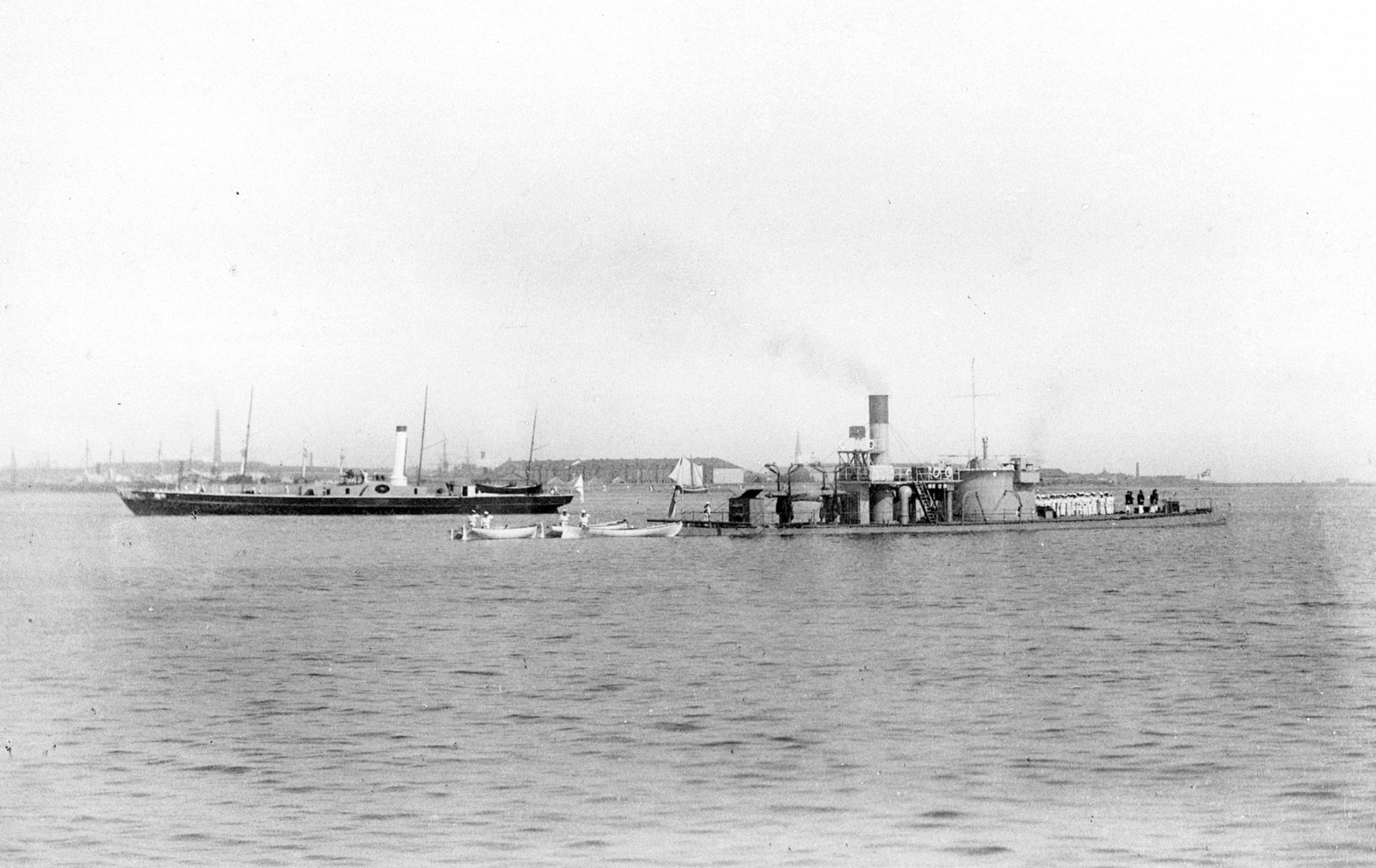

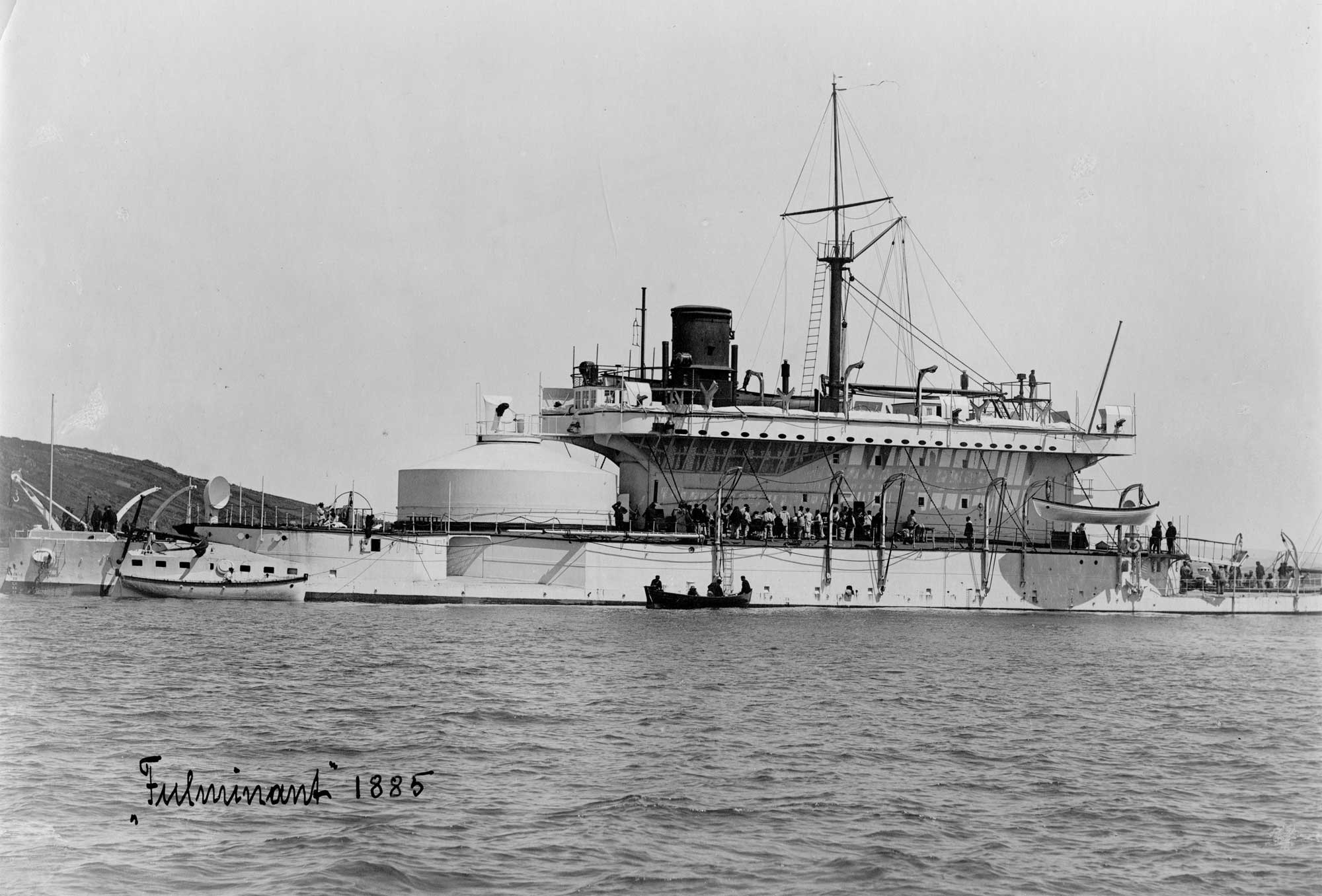

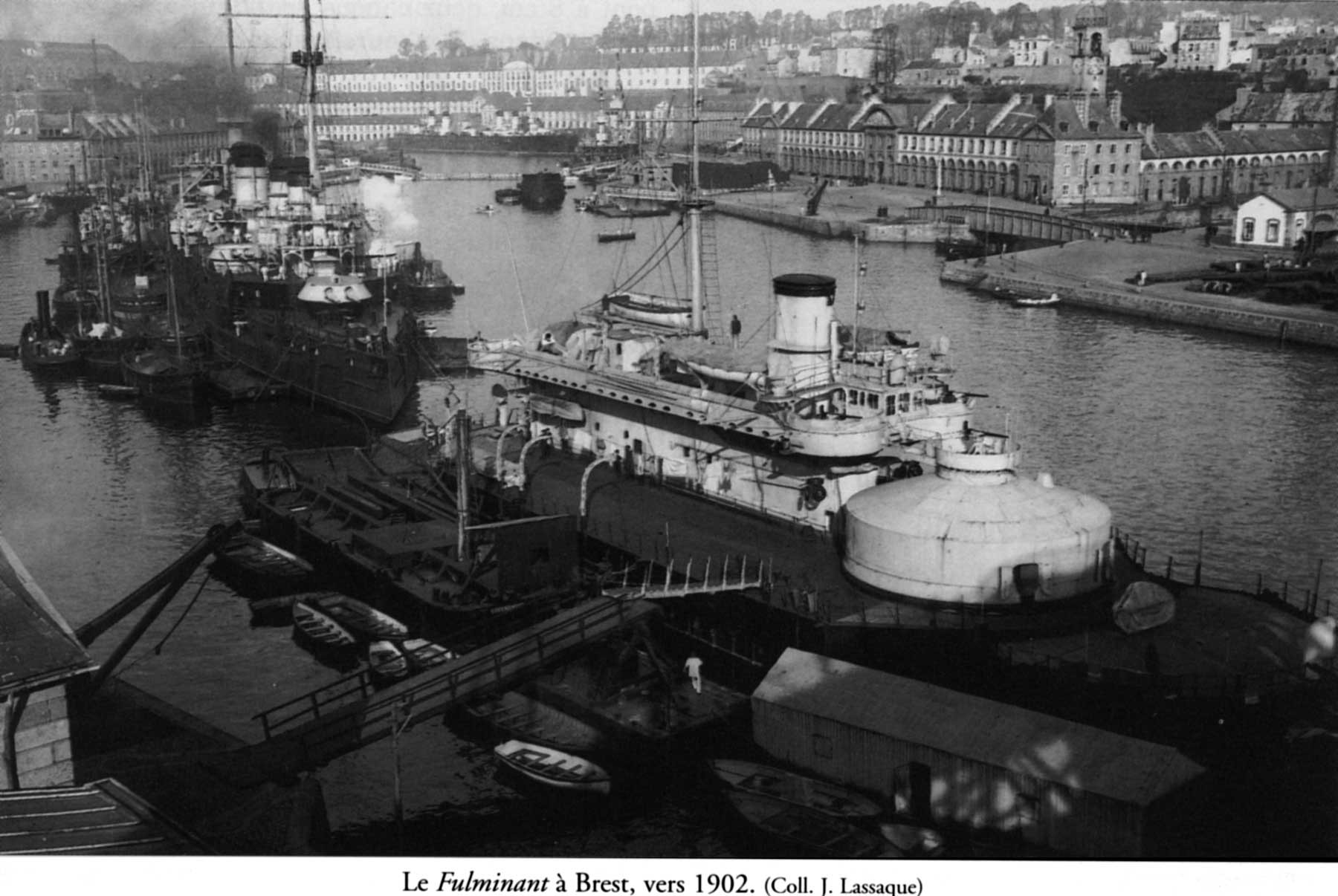

Fulminant 1885.jpg
Fulminant 1885.jpg (473.83 KiB) Przejrzano 31 razy
Fulminant 1902 (Brest).jpg
Fulminant 1902 (Brest).jpg (344.24 KiB) Przejrzano 31 razy
