JB prosil mnie o skany PMW z miedzywojennych rocznikow flot

Jane's Fighting Ship 1924

Les Flottes de Combat 1931
(nie wiem czemu sa poprzewracane?)

Jane's Fighting Ship 1931

Dziękuję AvM.
Zdjęcia i sylwetki okrętów (z rocznika 1924) dostarczył kapitan/kmdr ppor. Władysław Filanowicz, który był kierownikiem Sekcji Informacji DSM, a później Samodzielnego Referatu Planów i Ewidencji Marynarek Obcych KMW. Komórki te zajmowały się m.in. gromadzeniem danych wywiadowczych.
W dokumentach archiwalnych można znaleźć wewnętrzną korespondencję na temat, co można przekazać wydawnictwom typu JFS. Czasami wysyłano lekko zmienione dane.
W opublikowanych zdjęciach kanonierka to ORP KOMENDANT PIŁSUDSKI, a fotografia dwukominowego torpedowca przedstawia ORP MAZUR, a nie ORP KASZUB.

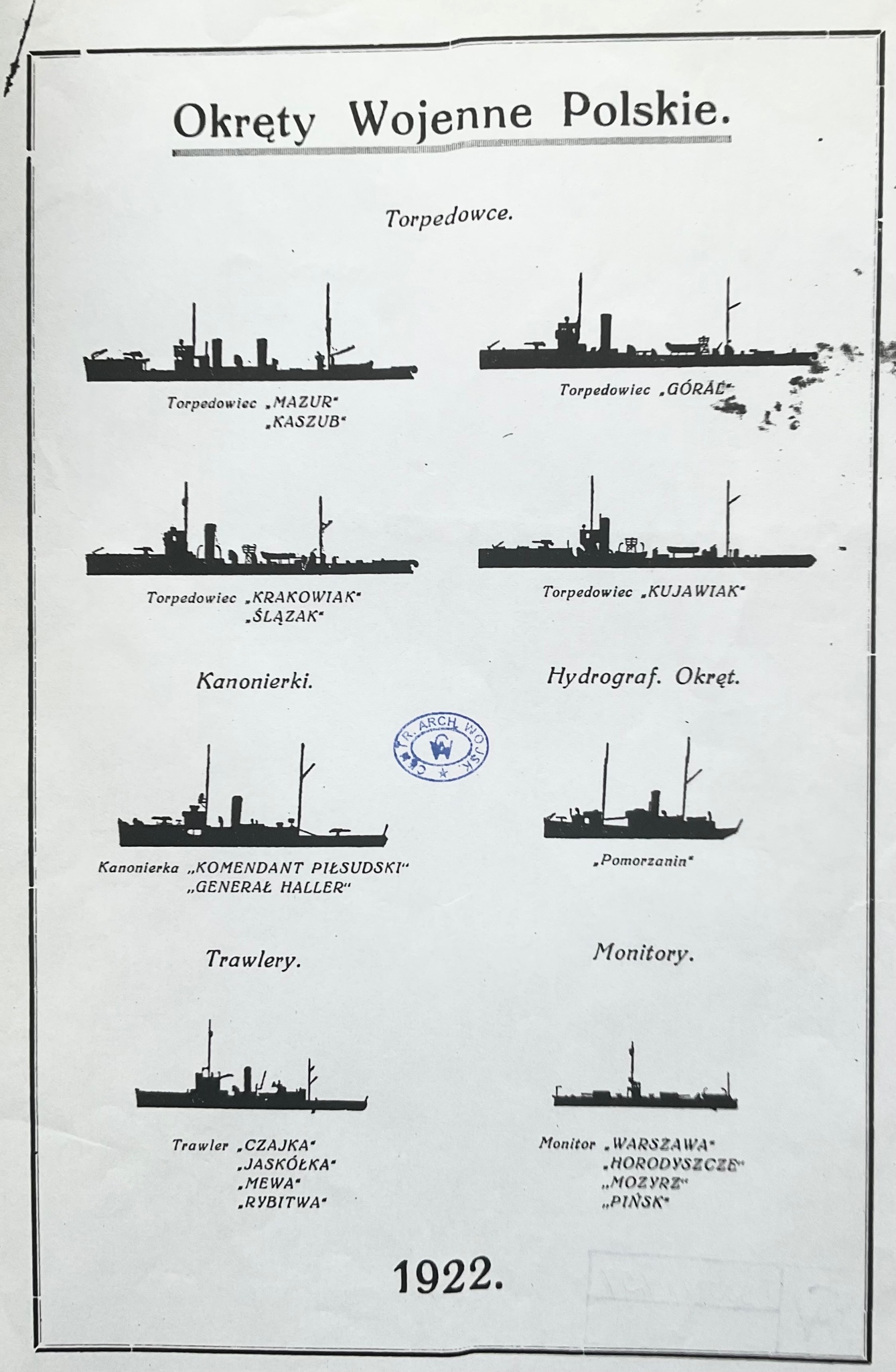

Sylwetki zostały przygotowane w 1921 roku w DSM, a kopia znajduje się w zasobach CAW. W JFS nie wykorzystano sylwetki ORP GÓRAL (późniejszy ORP PODHALANIN).

Ciekawe jest zdjęcie ORP RYBITWA z podwójnym systemem szybkiej identyfikacji (litery RY na burcie na dziobie i 4 opaski na kominie). Taki układ używany był bardzo krótko.

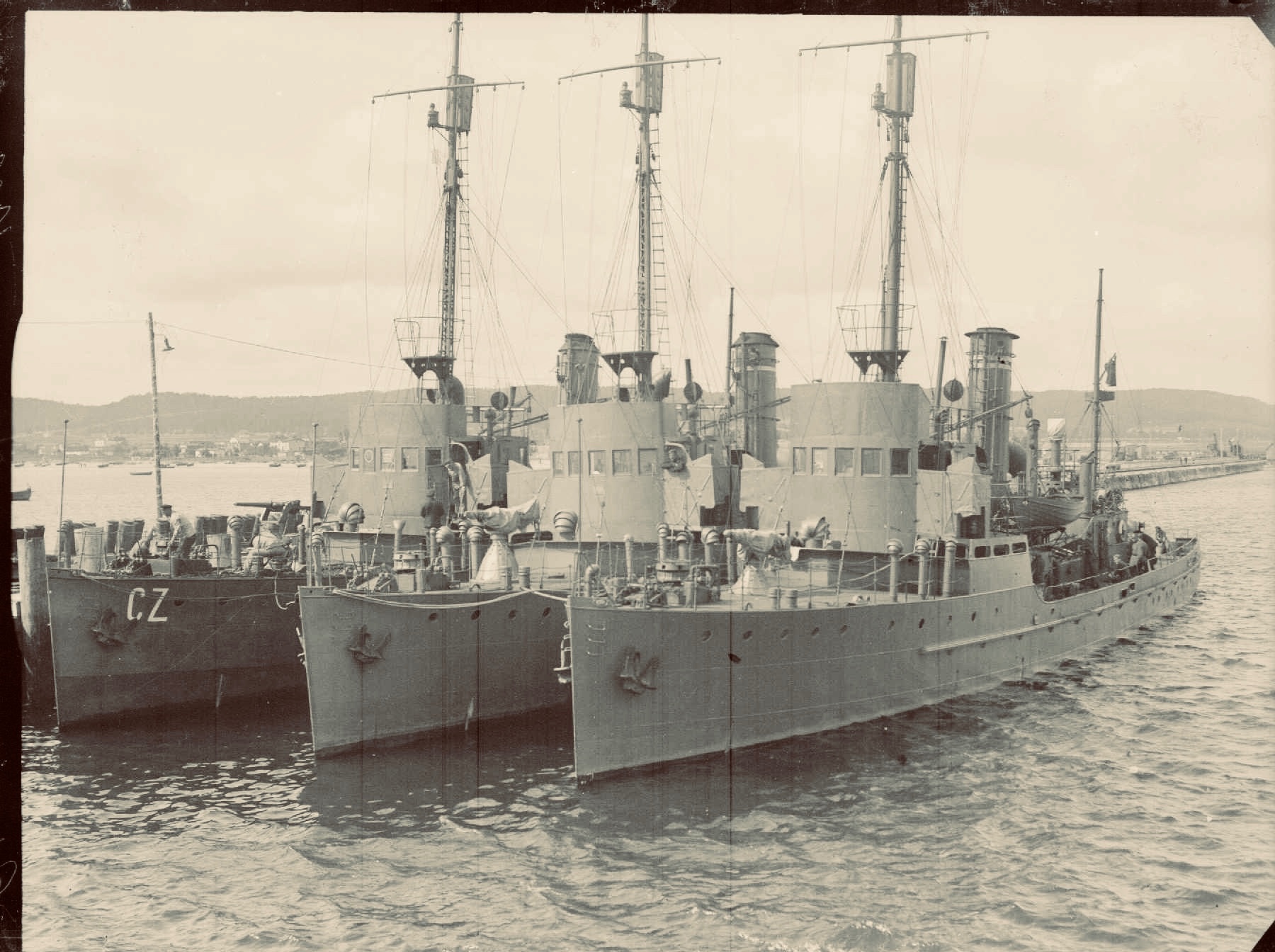

I jeszcze zdjęcie ORP CZAJKA z literami CZ na burcie. Stojące obok: ORP JASKÓŁKA i ORP MEWA nie mają takiego oznaczenia, mają tylko opaski na kominach.

Między Góralem, a Ślązakiem i Krakowiakiem jest różnica w umiejscowieniu podestu reflektora i typu rufy? A Mazur też miał zdaje się podest reflektora na śródokręciu.

Weyers 1936

Jane's Fighting Ship 1922

Jane's Fighting Ship 1937

Weyers 1937

Błędne nazwy kanonierek, trzeci OP z Holandii, i niepodobna sylwetka typu "Grom". Ciekawe.

Niemcy przez jakiś czas twierdzili, że 3 OP w Holandii nazywa się JEŻ
To musiała być jakaś wkrętka naszego wywiadu, ale jak nie było niczego na pochylni to Abwehra w końcu wyprostowała raporty.

Chyba malo znane roczniki
Wedlug mnie wyszly tylko 2 : 1944 i 1946-Victory Edition

Warships of the World
von Roger Kafka (Editor), Roy L. Pepperburg (Editor), D. R. Merrill (Illustrator)

Czemu te striny sa poprzewracane?

Przy okazji rocznikow
Przynajmniej of 1934
Talbot-Booth wydawal "British Merchant Ships", wychodzilo przynajmniej do 1944
od 1937
wydawal miedzynarodowe "Merchant Ships", ktore po IIWW przeksztalcilo sie w Janbe's Merchant Ships

Tu z wydania 1937 roku, gdzie rysunki statkow byly jeszcze przy poszczegolnych panstwach.
W czasie wojny TB sluzyly do ropoznawania statkow, byly wiec posortowanane wg wygladu (maszty, kominy, itd)

Weyer 1926
