Szukam Zdjęć Orła

[goral_44]

Witam.
Szanowni Panowie, wiele lat temu Nikodem Nijaki zamieścił na Forum zdjęcia Orła.
W wyniku złośliwości elektroniki, utraciłem cały zbiór.
Zwracam się z ogromną prośbą do Wszystkich, którzy posiadają zdjęcia, plany i rysunki Orła i mogą się nimi podzielić, o udostępnienie tych materiałów.
Zależy mi na materiałach w dobrej jakości, a nie ściągniętych z neta. Śledzę większość stron z materiałami zdjęciowymi dotyczącymi Orła.
Jeśli posiadacie zdjęcia Sępa, też chętnie je przygarnę

Mam w swoich zbiorach ogromną ilość materiałów Flot wszelakich i w zamian za Orła zaproponuję coś z moich zbiorów.

Pozdrawiam,

Waldek

waldemar.goralski@wp.pl

GG 1801333
Skype waldek_hiei

[crolick]

Czy ktoś z PT Użytkowników widział / ma zdjęcie ORŁA/SĘPA z obróconą wieżą?
Mam to zdjęcie przed oczami, za cholerę nie mogę za to sobie przypomnieć gdzie to widziałem (starość nie radość) - byłbym zobowiązany za poratowanie linkiem (ew zdjęciem).

[Miner]

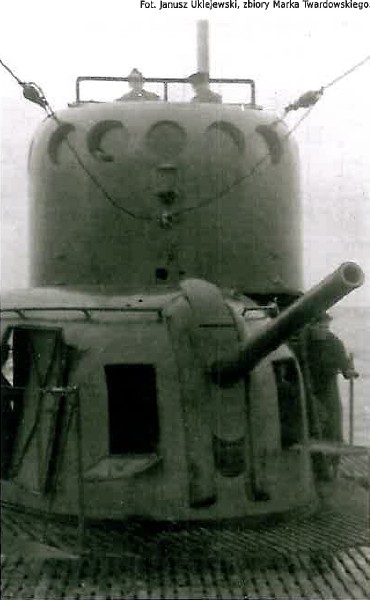

Chodzi o coś takiego?

[crolick]

Dziękuję, ale nie. Na zdjęciu o którym mówię było widać tył wieży. Wicher wie o jakim zdjęciu mówię, ale też ma sklerozę i nie pamięta gdzie to widział

[Miner]

A tak z ciekawości zapytam - co oprócz armaty może być w środku wieży?
http://upload.wikimedia.org/wikipedia/c ... _kiosk.jpg

[dolek2]

A tak z ciekawości zapytam - co oprócz armaty może być w środku wieży?

Andrzejowi pewnie biega o sam widok tyłu rzeczonej wieży. Bo jak widać na podlinkowanym zdjęciu modelu autorowi coś nie ten tego wyszło z tą wieżą ... jak na mój mały rozumek to wchodziło się do niej(tej wieży) przez zewnętrzne drzwi a nie bezpośrednio z kiosku ...

[ptasznik]

Rzeczona wieża to raczej długa maska ochronna, otwarta od tyłu, co pozwalało wejść między ściany kiosku.
Rysunki nie pokazują żadnej ścianki działowej,nie ma tam też przejścia w głąb okrętu. Na zdjęciu z czasu budowy, przed założeniem maski , widać wewnątrz hmm obudowę rury peryskopu.

[dolek2]

Rzeczona wieża to raczej długa maska ochronna, otwarta od tyłu, co pozwalało wejść między ściany kiosku.

Hmm, to nie mój target ale patrząc na budowę Orła to jednak obstawiałbym że armata znajdowała się w zamkniętej wieży. Gdyby to była tylko długa maska ochronna to armata obracałaby się razem z nią a tymczasem armata wraz z wieżą/maską obraca się razem z fragmentem pokładu tak jakby stanowiła odrębną całość. Poza tym po co wchodzić między ściany kiosku przy przyjęciu twojego rozumowania skoro w przedniej części kiosku (na obu burtach) znajdują się drzwi i takie same są również w wieży/masce działa...

[ptasznik]

Nie wiem po co i kto to wymyślił, ale na zdjęciu powyżej, tym z obróconą armatą, widać z lewej strony marynarza w drzwiach a za nim morze.
Jako wieżę rozumuję stanowisko zamknięte od tyłu. Tutaj jest otwarte, wiec nazwałem to maską, przedłużoną. Może powinno być, że to półwieża.
Widoczny odsłonięty fragment kiosku też nie wygląda jakby to była ścianka, no i na przekroju (plany) też jej nie ma.
Jakieś takie skomplikowane to zbudowali.

[dolek2]

Nie wiem po co i kto to wymyślił, ale na zdjęciu powyżej, tym z obróconą armatą, widać z lewej strony marynarza w drzwiach a za nim morze.
Jako wieżę rozumuję stanowisko zamknięte od tyłu. Tutaj jest otwarte, wiec nazwałem to maską, przedłużoną. Może powinno być, że to półwieża.
Widoczny odsłonięty fragment kiosku też nie wygląda jakby to była ścianka, no i na przekroju (plany) też jej nie ma.

Wszystko OK, tylko że w takim razie po co z obu stron maski/wieży są drzwi wejściowe??? Skoro ta maska/wieża ma być otwarta z tyłu to można do niej wejść przez drzwi które są po obu stronach kiosku ... A może to co widzisz na wspomnianym zdjęciu to widok przez otwarty otwór do podawania amunicji ... Przecież przy całkowitej zabudowie armaty (wieża) w jakiś sposób trzeba było podawać do niej amunicję ...

[Peperon]

Wszystko OK, tylko że w takim razie po co z obu stron maski/wieży są drzwi wejściowe??? Skoro ta maska/wieża ma być otwarta z tyłu to można do niej wejść przez drzwi które są po obu stronach kiosku ...

Może dlatego, że w pozycji "0" tył maski jest zasłonięty przez kiosk.

[ptasznik]

Może drzwi było tak dużo, żeby nie robić tłoku przy zajmowaniu stanowisk, każdy wchodził swoimi ?

Jakie korzyści można by osiągnąć przez zabudowanie armaty od tyłu, no i kiosku od przodu? Ja widzę tylko możliwą stratę, na zwiększeniu masy.
Jaki w ogóle był sens/cel obudowania armaty ? 99% OP nie miało takiego rozwiązania.
Chyba jedyne co, to poprawa opływu i eliminacja zawirowań, a za tym zmniejszenie emisji szumów ?

[dolek2]

Może dlatego, że w pozycji "0" tył maski jest zasłonięty przez kiosk.

No tak, ale przyjmując wersję ptasznika to w takim razie w pozycji "0" do armaty można się dostać przez te drzwi po obu stronach kiosku i w takim przypadku drzwi na masce są zupełnie zbędne ... jak na mój mały rozumek to te drzwi w kiosku mogły służyć załogantom obsługującym parki amunicyjne natomiast obsługa armaty wchodziła do wieży/maski drzwiami które znajdowały się w niej.

Może drzwi było tak dużo, żeby nie robić tłoku przy zajmowaniu stanowisk, każdy wchodził swoimi ?

Ale tłok raczej się nie robił bo zapewne po wynurzeniu załoganci armaty wychodził spod pokładu w określonej kolejności i każdy zajmował swoje stanowisko.

Jaki w ogóle był sens/cel obudowania armaty ? 99% OP nie miało takiego rozwiązania.

Tak ale te 99% op nie wyglądało tak ślicznie jak nasz Orzeł i Sęp....

[ptasznik]

Uzasadnieniem braku zamknięć była by oszczędność na ciężarze.
Uzasadnienia istnienia obudowy z tyłu stanowiska nie widzę.
Nawet na niszczycielach tamtego okresu nie stosowano takich rozwiązań.

[Marmik]

A wszystko rozwiązałoby zwykłe zdjęcie. Czy naprawdę nikt takiego nie widział? Na Bismarcku wszystkie śrubki policzone, a tu taka ciekawa sprawa i nic?

[dessire_62]

A wszystko rozwiązałoby zwykłe zdjęcie.

Zdjęcie jest, tylko nikt nie chce go pokazać.

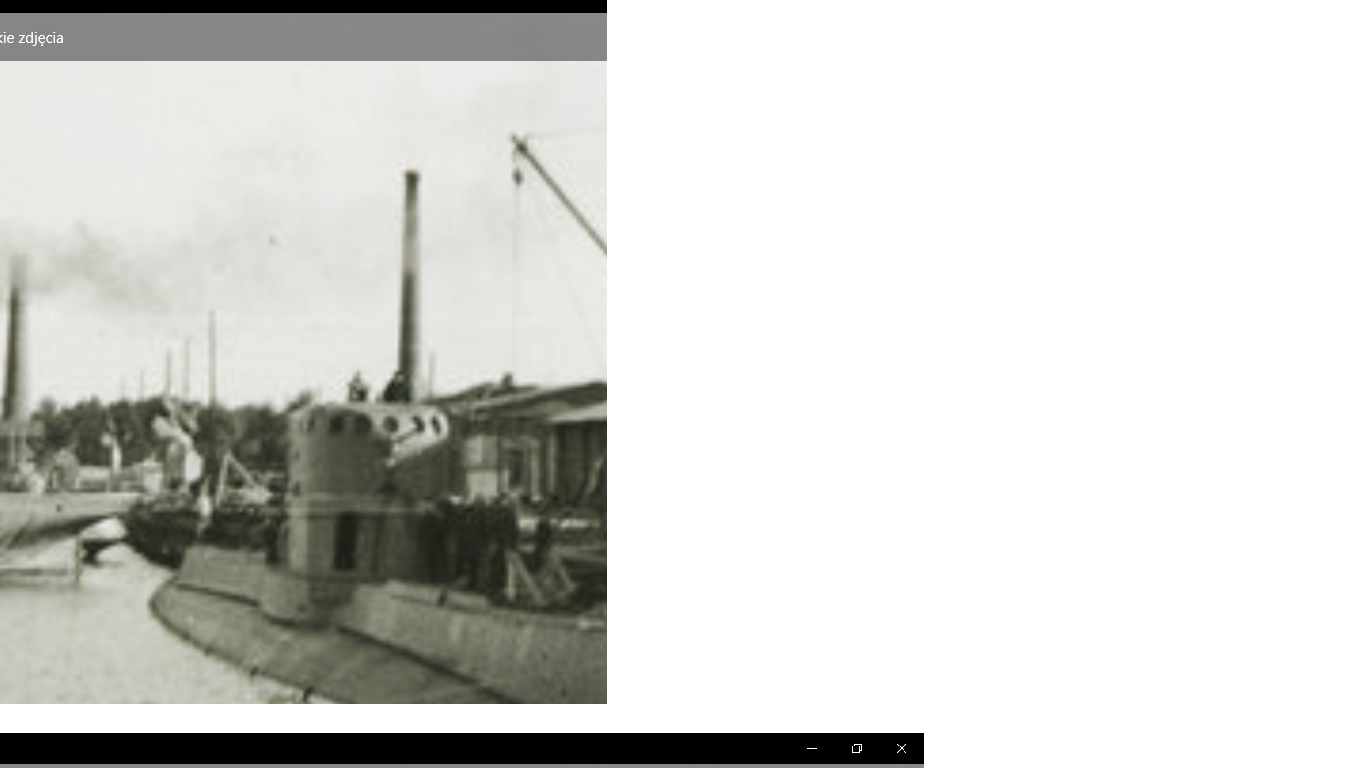

Inne z Tallina, działo obrócone w stronę nadbrzeża. Można się dopatrzeć tylnej ściany.
